[熊愛4C]擴張式網路系統MESH再添新兵,TENDA MW6 nova WiFi魔方即將在台上市,搶先上市前開箱安裝設定實測(上)!

現代生活人手一機,這網路與陽光、空氣、水一樣重要年代,怎樣把WiFi無線網路變成易用、方便、速度快、好管理,最好還能涵蓋所有生活(或工作)的區域,甚至要像積木一樣可以隨需要變化調整網路的涵蓋,增加使用的彈性與便利。你在找這樣的網路設備嗎?那找MESH設備就對了!也很恰巧的TENDA推出MW6的MESH設備,名字就叫nova WiFi 魔方,他的外型就像積木一般、也像魔術方塊,白色的方型設計幾乎可以說是近年來TENDA最具美感、兼帶時尚品味也最不像網路設備的無線網路設備了…,與TENDA AC18 電競無線網路路由器(*註)的威猛金剛造型剛好成為強烈對比,也恰好符合使用族群的意象需求^_^。



N01



商用設備早已達成這樣的架構與需求,但費用與管理不適合你的小規模區域應用嗎?的確因為使用環境需求的不同,一般家居甚至是小型的商用場域,其實用不到專業商業WiFi漫遊解決方案(**註),商業設備自然有它的優勢,不過這不在我們這一篇文章的討論範圍。

這篇主要是針對在市場發展多年的MESH,MESH擴張式網路(又稱網狀網路)以多方向擴張方式把點連成線、構成面,讓WiFi無線網路訊號的涵蓋就像空氣一樣的存在我們的身邊,而且使用上也有若呼吸一樣的輕鬆與隨意,只要登錄TENDA MW6 nova WiFi 魔方建構的MESH網路一次,就可以在網路訊號有效涵蓋範圍內恣意遊走,享受WiFi漫遊環境下無束縛使用網路的便利。

*註 「[熊愛4C] TENDA AC18旗艦無線路由器-刀鋒戰機開箱實測,智慧束波5G強訊!(內含台灣特仕版大爆料)」(點擊前往)

**註 「物聯網議題下網路佈建與設備整合的兩三事-開箱旅館業與多樓層大園區適合的無線建置套組TENDA AC500與W330A」(點擊可閱)



(^(T)^) 熊言熊語

因為MESH擴張式網路的優點,由去年起市售的MESH相關產品陸續上市與推出,相信有在關注家用網路環境的使用者、或是對MESH長期注意的人應該早有發現,當然各家的MESH在共同的MESH標題之下…也各自發展了自家不同的架構、管理…等,換言之~MESH在短短的一年的時間裡,已經迅速發展的跟一般無線路由器一樣,也就是各家自有特色,所以身為使用者的你就要做一些功課,然後依自己的需求、喜好、預算、建置環境…等因素來挑選MESH產品,當然也包括評估完之後,如果不適合使用MESH套組的話就回頭去選購一般的無線路由器、再依需要搭配訊號中繼器來延伸無線訊號咯。不然就是要挑選像TENDA MW6 nova WiFi魔方一樣可以單兵作戰,也可以三人為伍成進攻隊形的MESH網路設備,原因繼續看下去就知道了!





N02



TENDA MW6 nova WiFi魔方進到熊窩之後,對外型部分的進步,前面已經說過就不再贅言,雖然台灣熊希望他的高度可以低一點、底部可以有壁掛孔,不過話說回來…這是科技控台灣熊自己的想法,熊窩的成員對這樣的外觀造型都稱讚不已,表示這樣擺在家裡、放在公司裡都顯得美觀,是的~誰說無線網路設備都要長的像網路設備(好像在繞口令…XD)。



N03



這邊文章台灣熊為了抓出TENDA MW6 nova WiFi魔方的能耐與分進合擊的特點,還有超輕鬆容易的安裝啟用,手機三兩下完成設定與管理的特色,將以下列幾個重點來跟大家分享:

※ TENDA MW6 nova WiFi魔方規格與開箱

※ MW6 nova 魔方單兵攻擊含訊號涵蓋測試

※ TENDA MW6 nova WiFi魔方挑戰建築叢林

※ MW6 nova 魔方成伍攻擊隊形5G網路達陣

※ TENDA MW6 nova WiFi魔方比想像中更好用

※ 熊熊想說…找出更多魔方組合應用







(^(T)^) TENDA MW6 nova WiFi魔方規格與開箱

雖然還是有不少人會誤把MESH與WiFi中繼器的功能給搞混,相關MESH的一些特性台灣熊在另一篇文章中有提到,而在GOOGLE中搜尋也可以得到很多MESH這方面的資訊。只是書面文字對有些人來說還是需要配合一些實務、實際測試比較能讓人了解,希望這一篇TENDA MESH設備的開箱及實測文,能增加你對MESH應用有進一步的了解。



N04 (本圖來源TENDA官網)

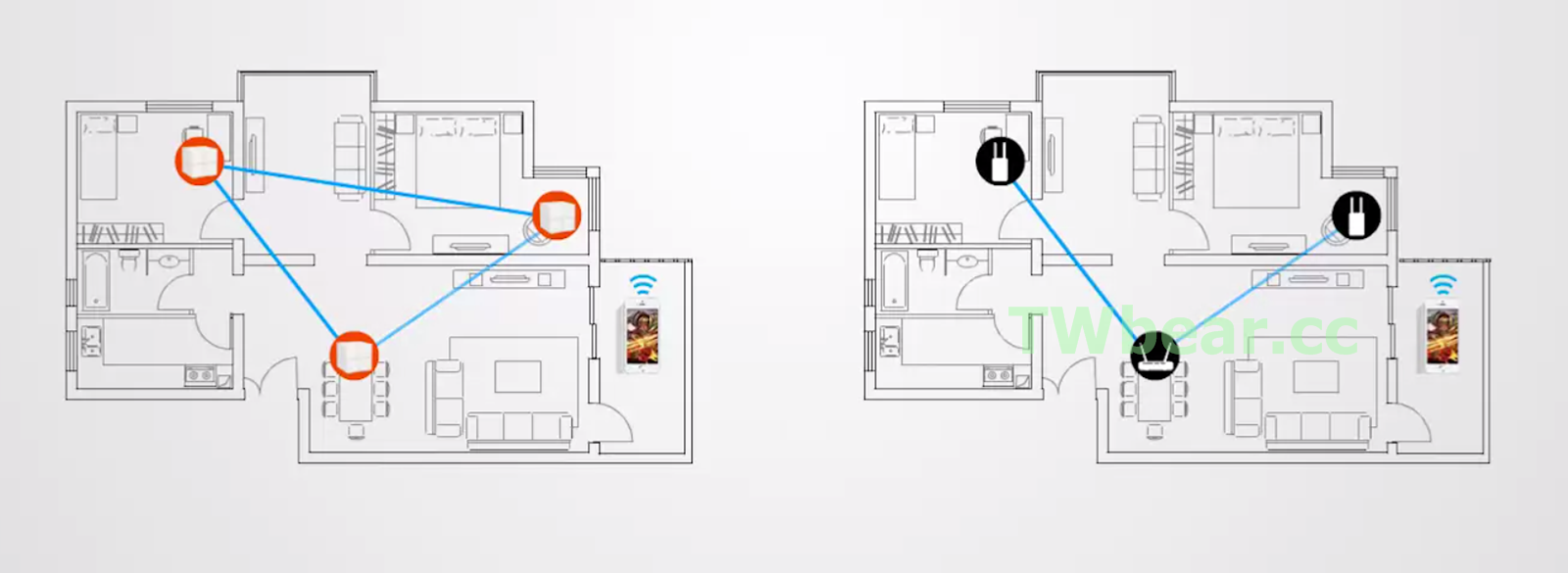

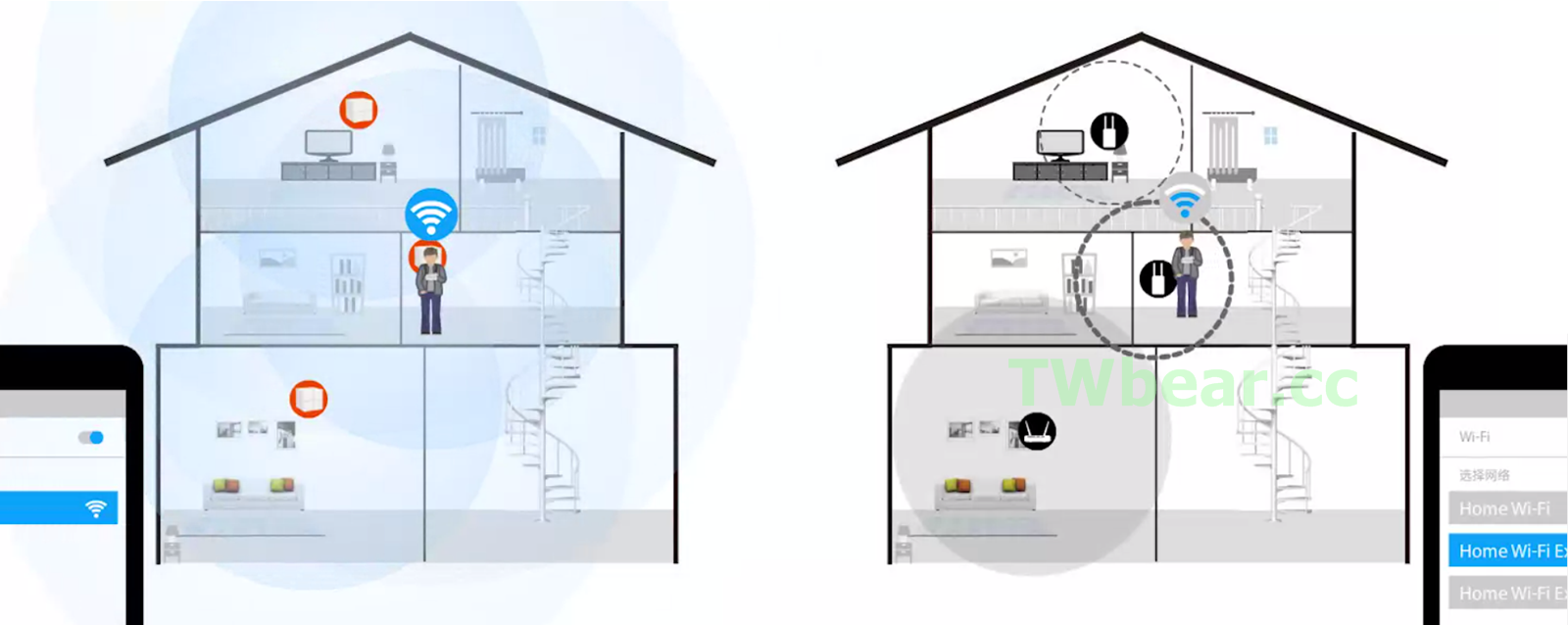

訊號的接取與傳遞、設備架構與管理方式都不一樣,這是MESH WiFi與WiFi訊號中繼器最基本上的不同。



N05(本圖來源TENDA官網)



接下來就先來看TENDA MW6 nova WiFi魔方的開箱與規格資訊咯!

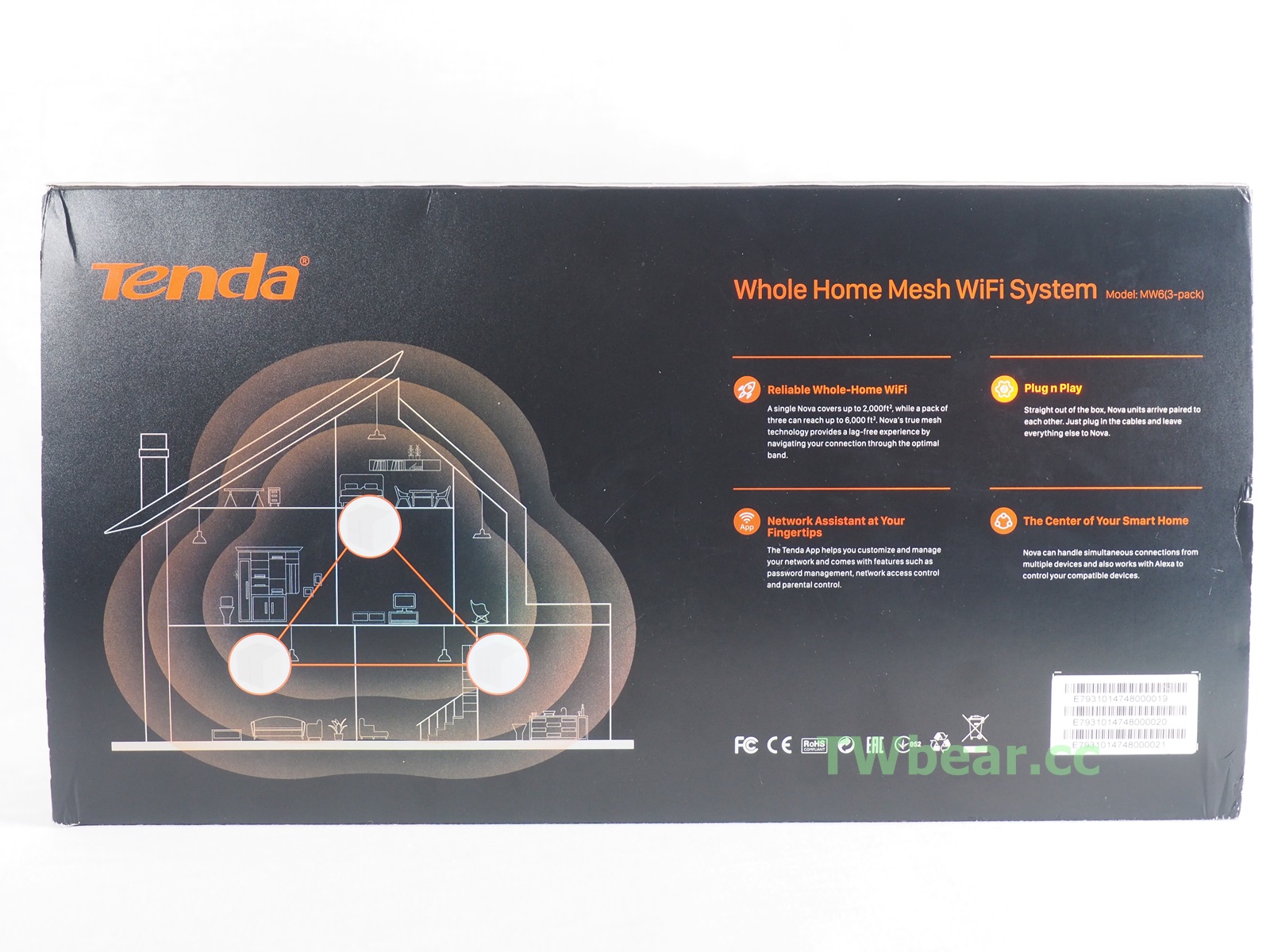

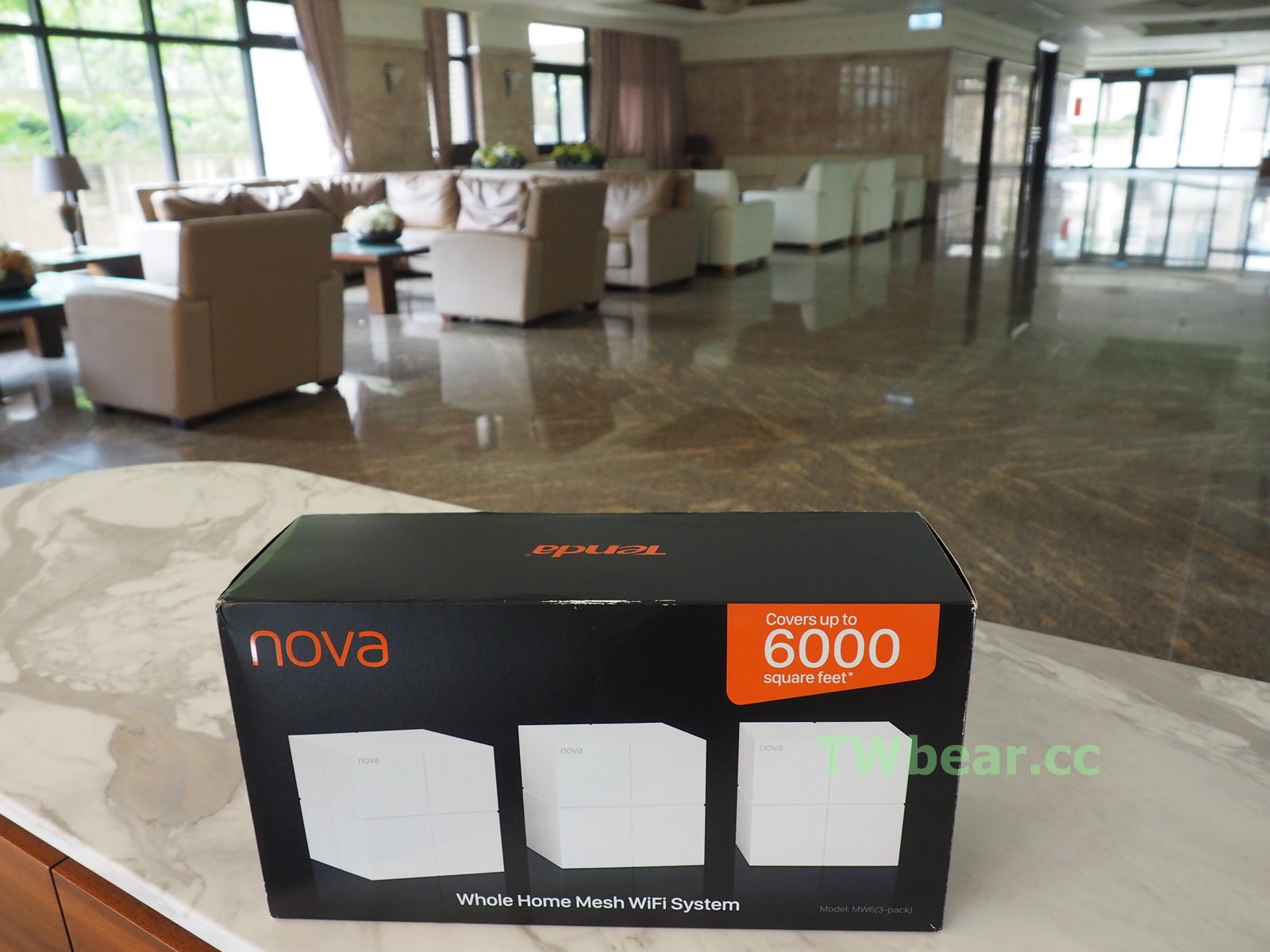

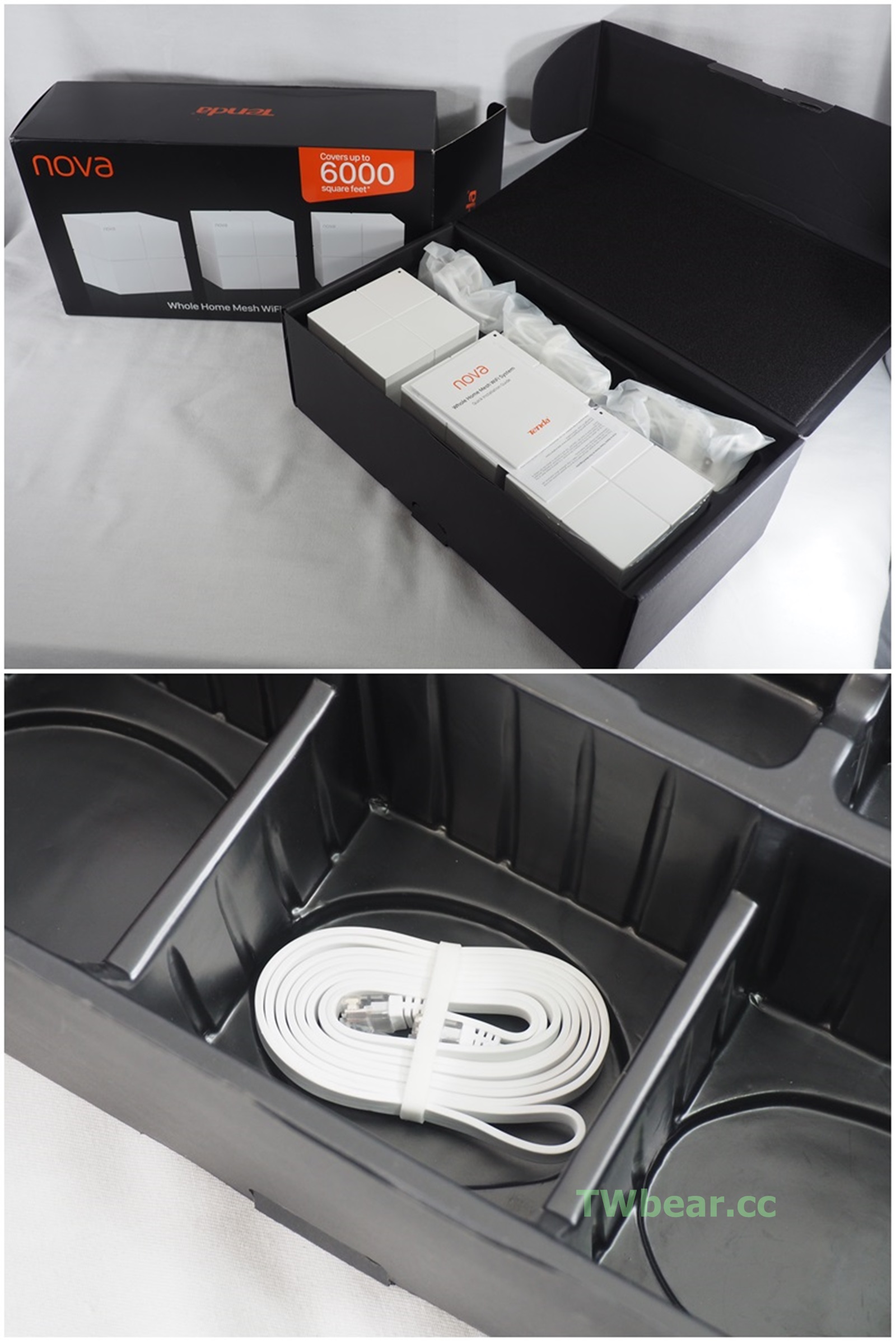

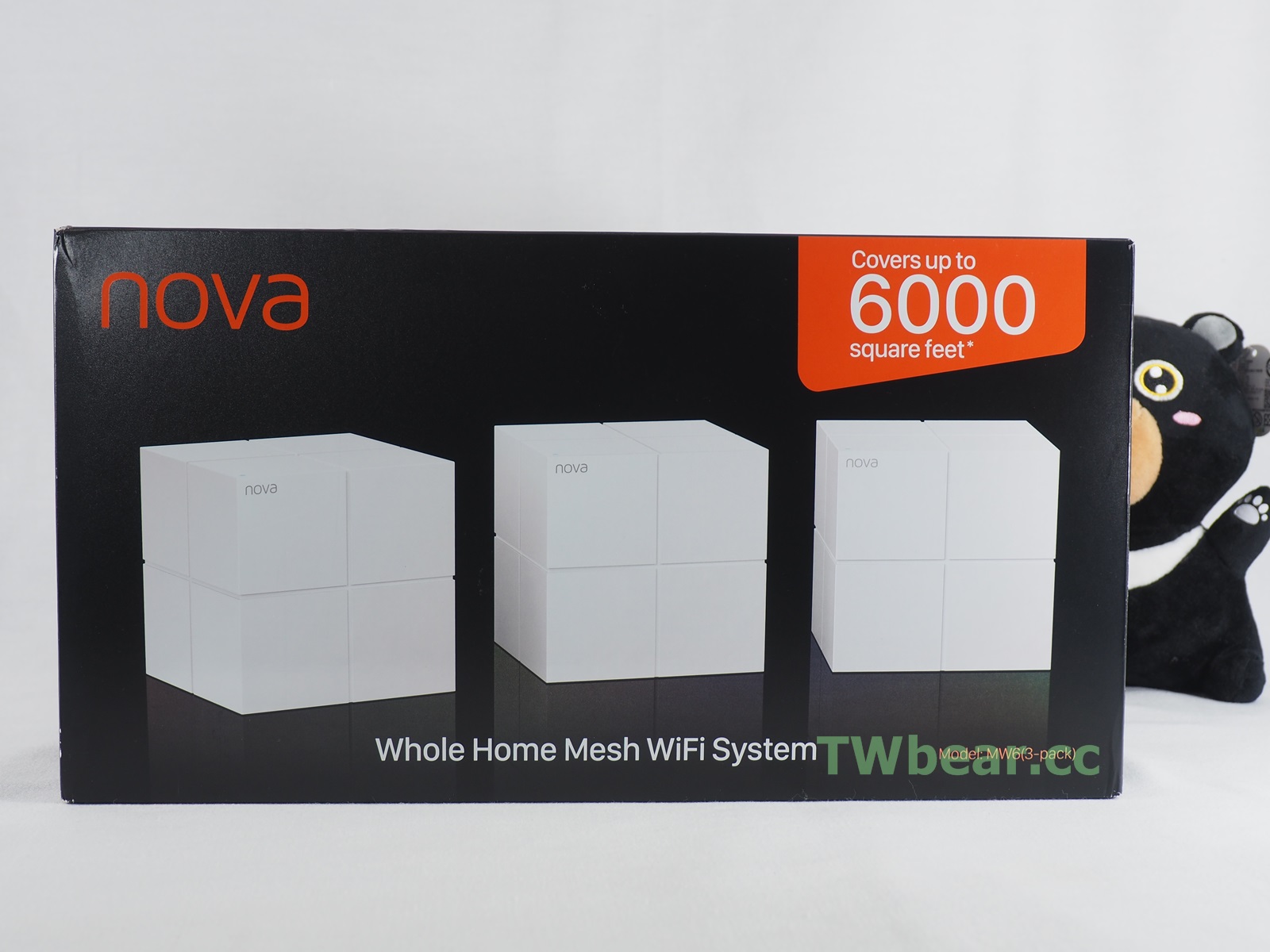

TENDA MW6一組的包裝裡內含三顆nova WiFi魔方,包裝強調是全家可靠的WiFi、隨插即用、動動手指就可以完成網路的管理、當然這也就成為你智慧家庭的核心。智慧家庭可以說完全建構在網路上,尤其是無線網路成為這最重要的一哩路!



N07

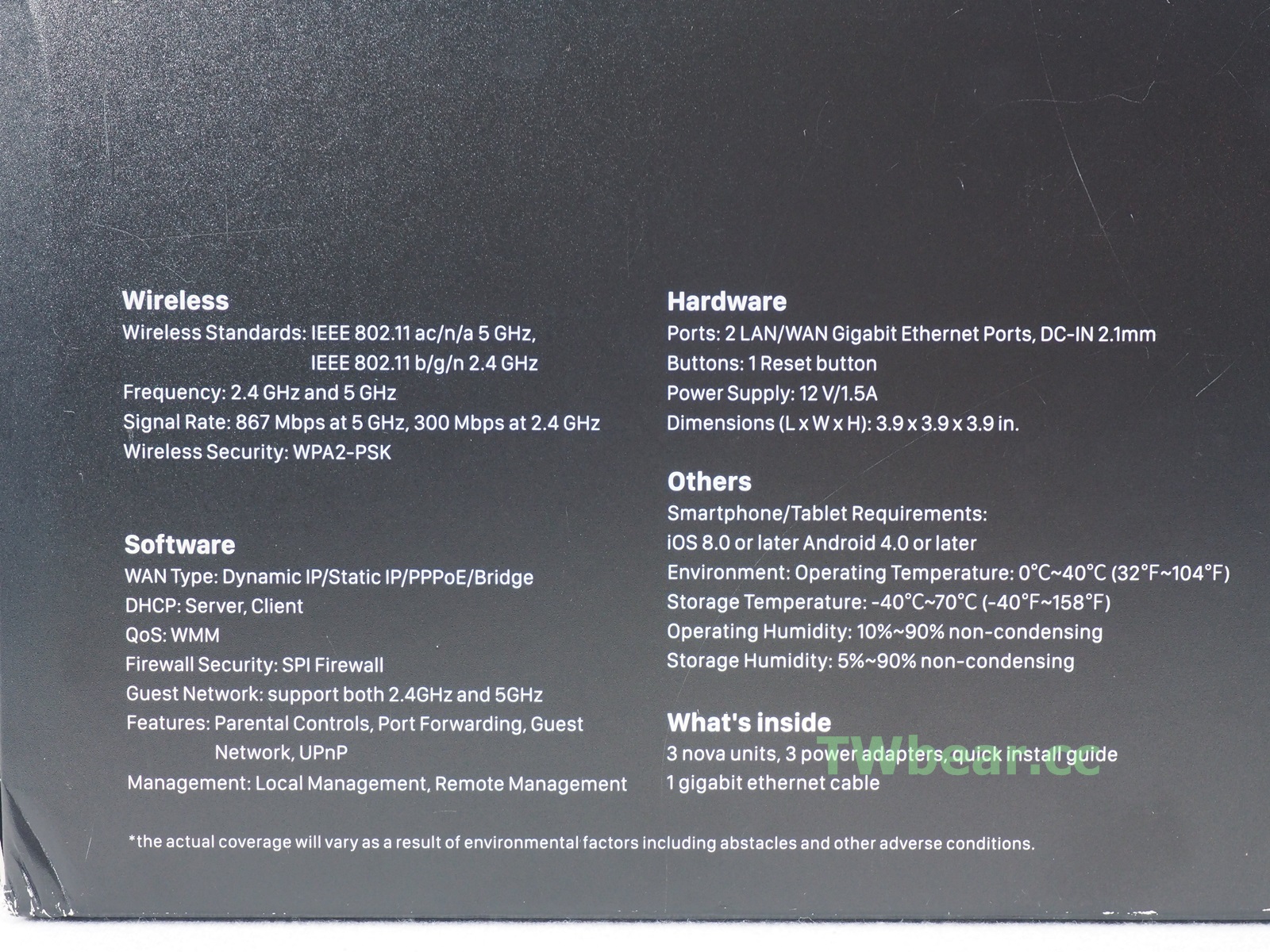

上圖的規格資訊整理LIST如下(更多資訊可以上官網查閱)

有線標準:IEEE802.3, IEEE802.3ab

連接埠:每個nova有2Gbit乙太網路埠,WAN/LAN 各一。

天線:隱藏式雙频全向性天線

按鈕: RESET

指示燈:系统兼訊號狀態指示燈

無線標準:IEEE 802.11ac/a/n 5GHz 、 IEEE 802.11b/g/n 2.4GHz

Mesh標準:IEEE 802.11s

無線頻段與速率:5G最高867Mbps(802.11ac)、2.4G最高300Mbps(802.11n)

無線功能:SSID廣播、支援MU-MIMO、支援Beamforming

無線加密:預設WPA2加密

無線漫遊:支援802.11v/r協議

網路連線方式:PPPoE(ADSL撥號) 、自動取得IP、 固定IP、有線橋接

系統功能與設定:DHCP伺服器、DHCP 客户端列表、端口映設、UPnP

安全與管理:客户端過濾、家長管理、遠端管理

防火牆: UDP、TCP、ICMP

VPN:支援IPsec、PPTP、L2TP穿透

特色功能:Tenda App本地及遠端管理、訪客網路設置、線上韌體更新(iOS8.0及以上、Android
4.0及以上版本)。

工作環境:溫度 0℃~ 40℃、濕度 10% ~ 90% RH 不凝結

保存環境:溫度 -40℃~70℃、濕度:5% ~ 90% RH 不凝結

出廠預設管理網址: 192.168.5.1

認證CE、FCC、 RoHS、 EAC、 IC、BSMI

包装内容:nova魔方X3、 電源X3、網路線X1、安装指南X1

電源:INPUT AC 100~240V 50/60Hz ,OUTPUT DC 12V / 1.5A。

尺寸資訊:100X100X100 mm (每一個nova魔方)

nova魔方重量資訊:410 g (每一個nova魔方)



N08-N09

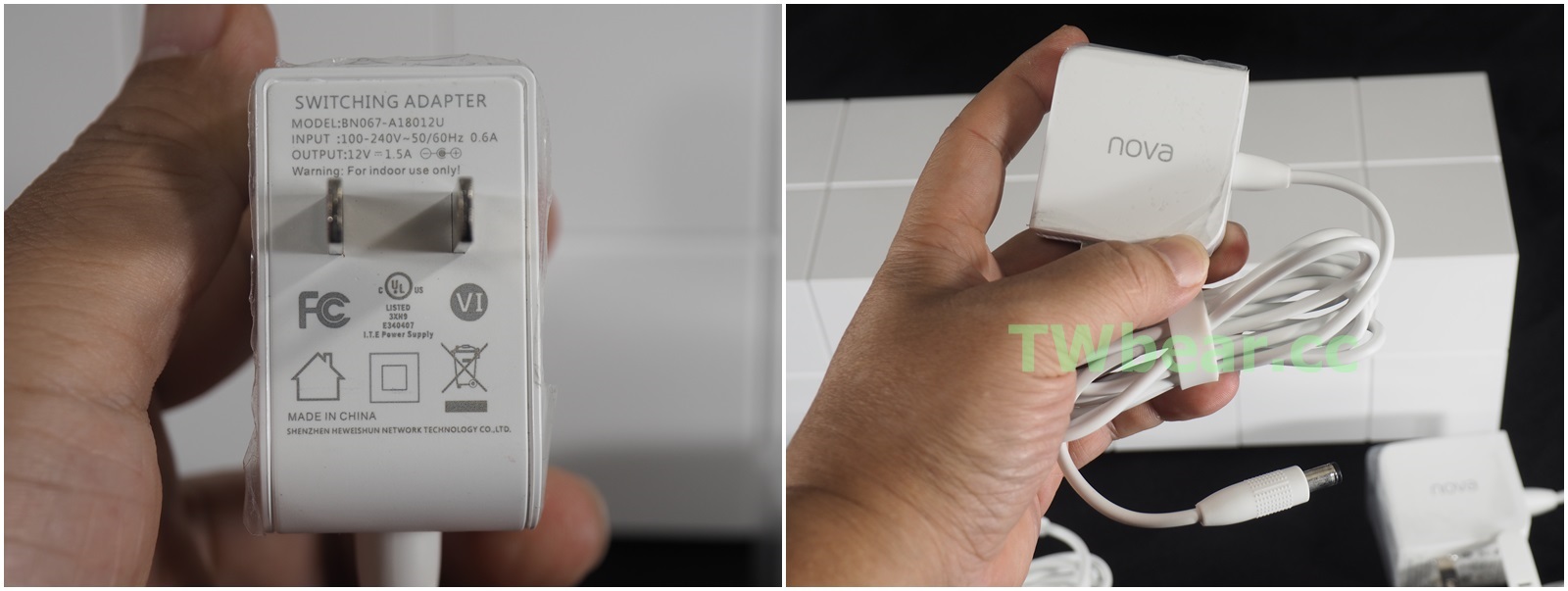

INPUT AC 100~240V 50/60Hz 0.6A ,OUTPUT DC 12V / 1.5A。



N10

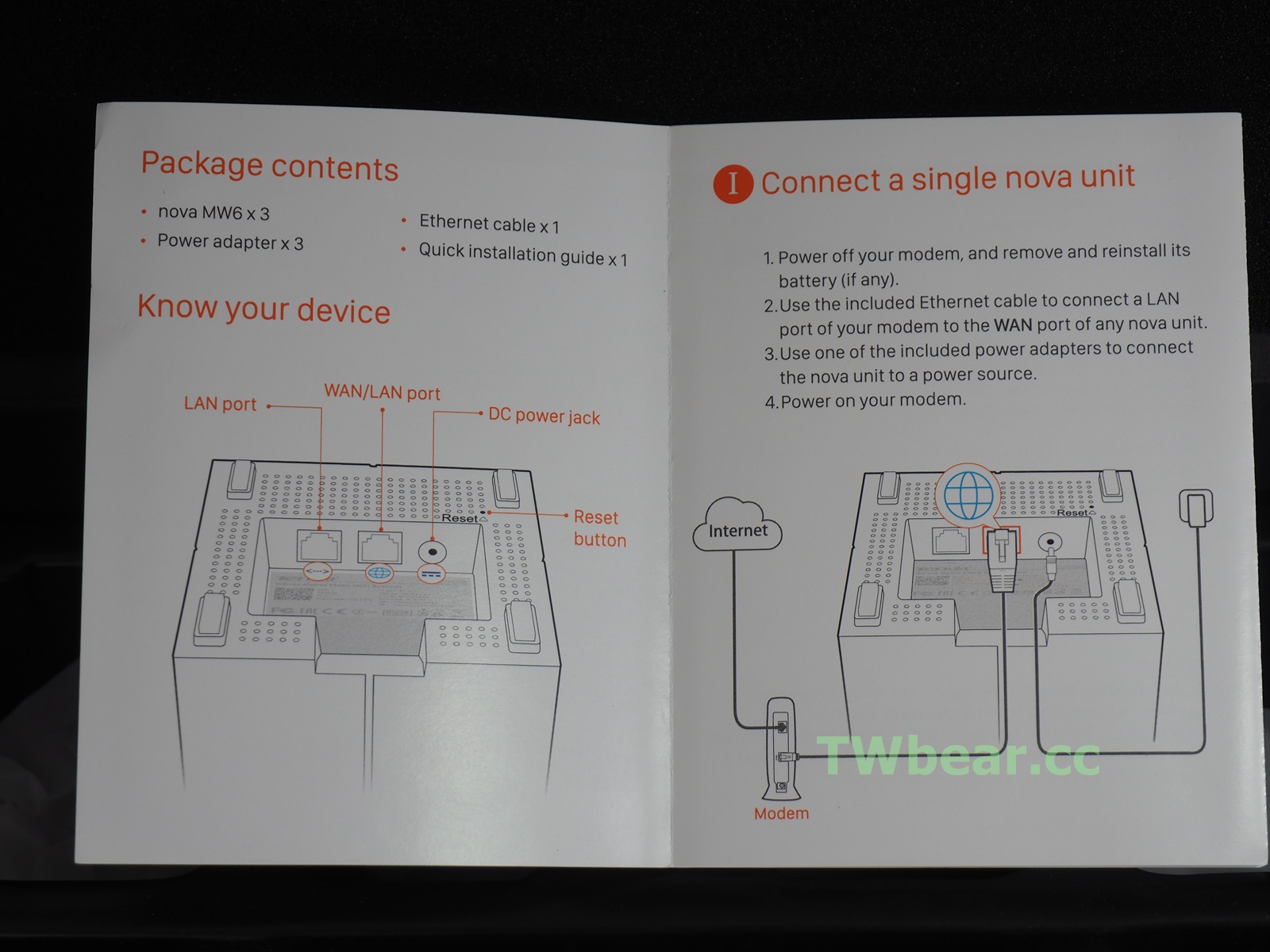

手冊簡潔扼要,就順便收錄最重要的,也是安裝中會用到的這四頁 ^_^ 。



N11-N12

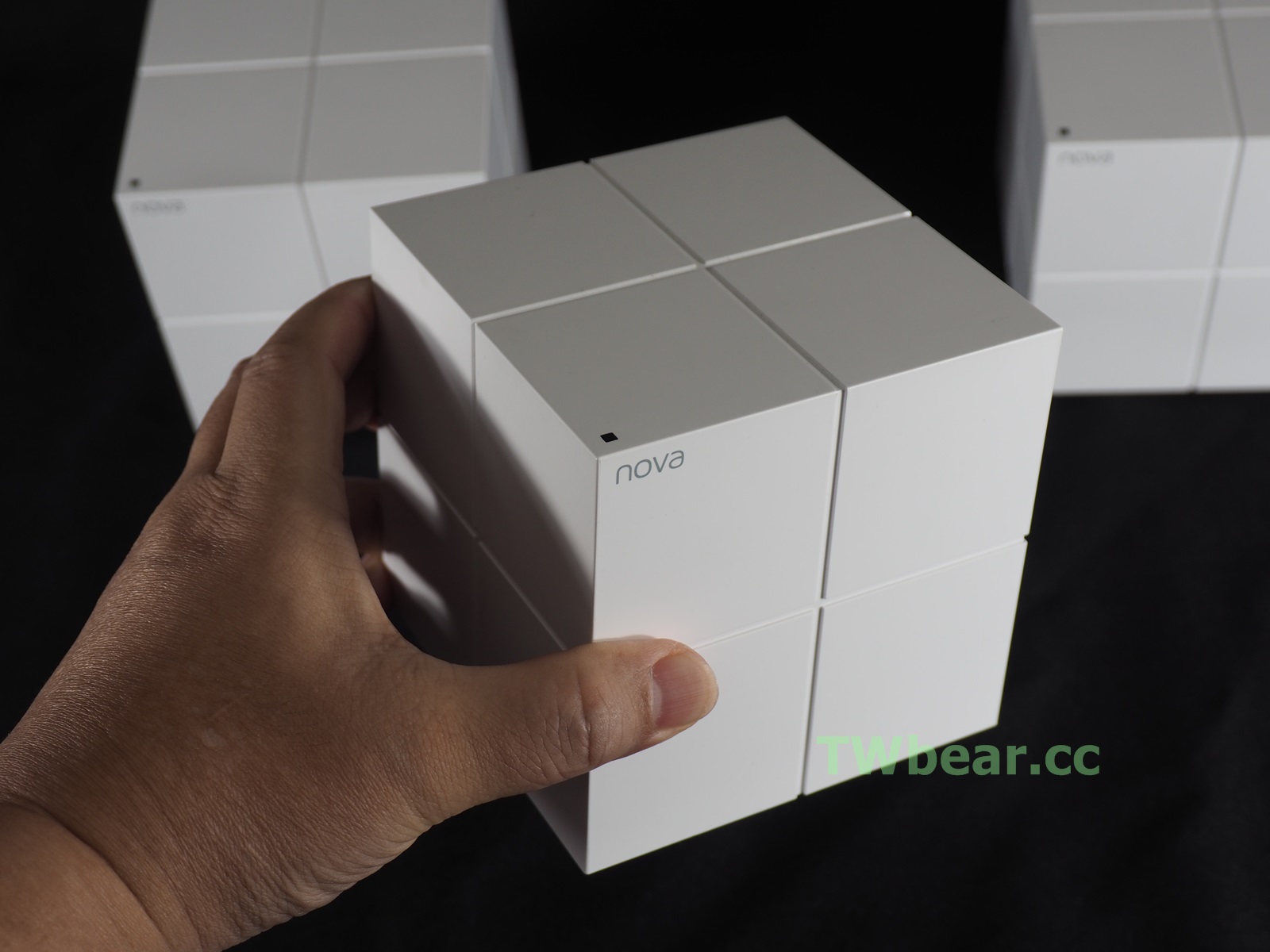

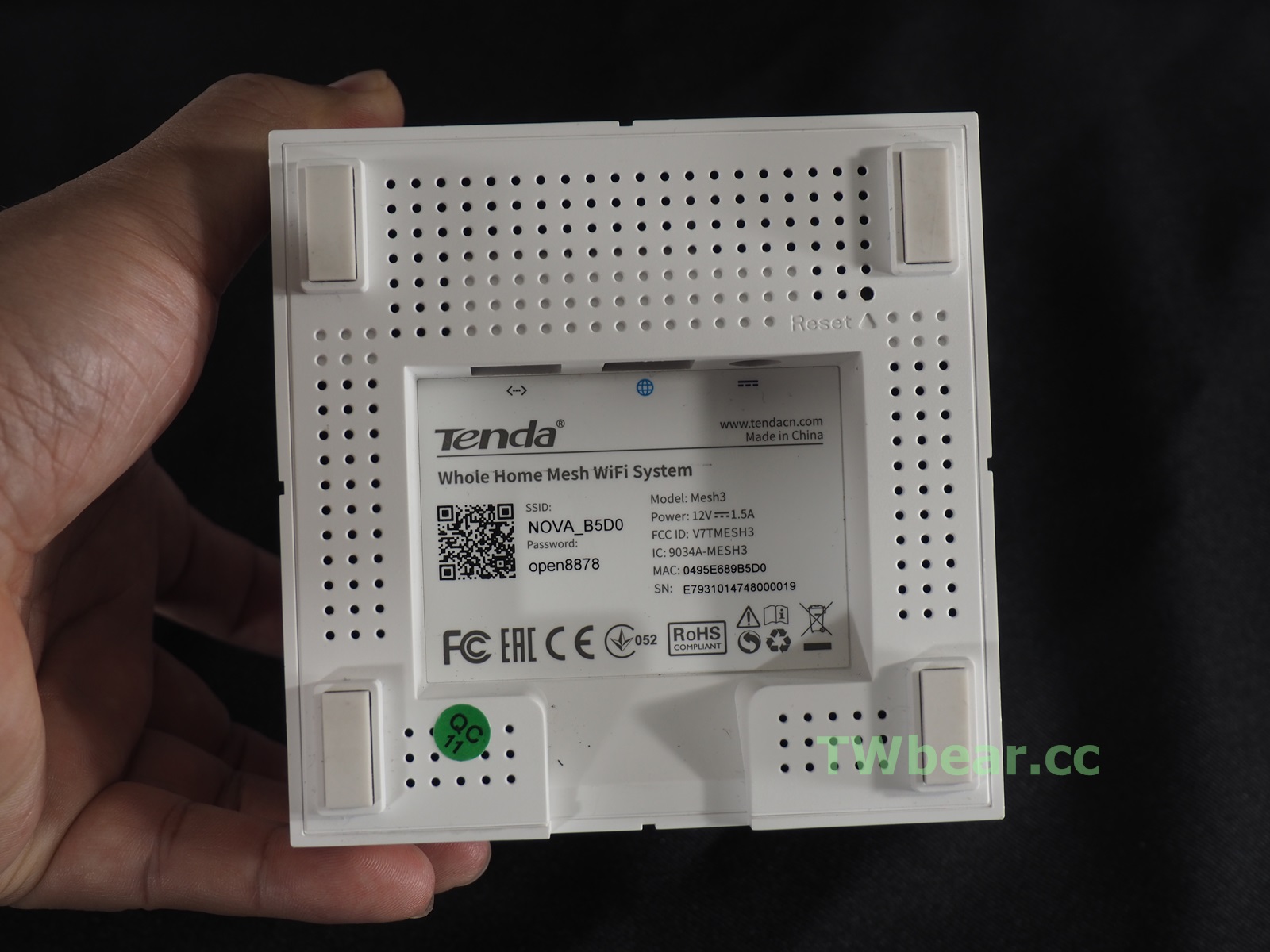

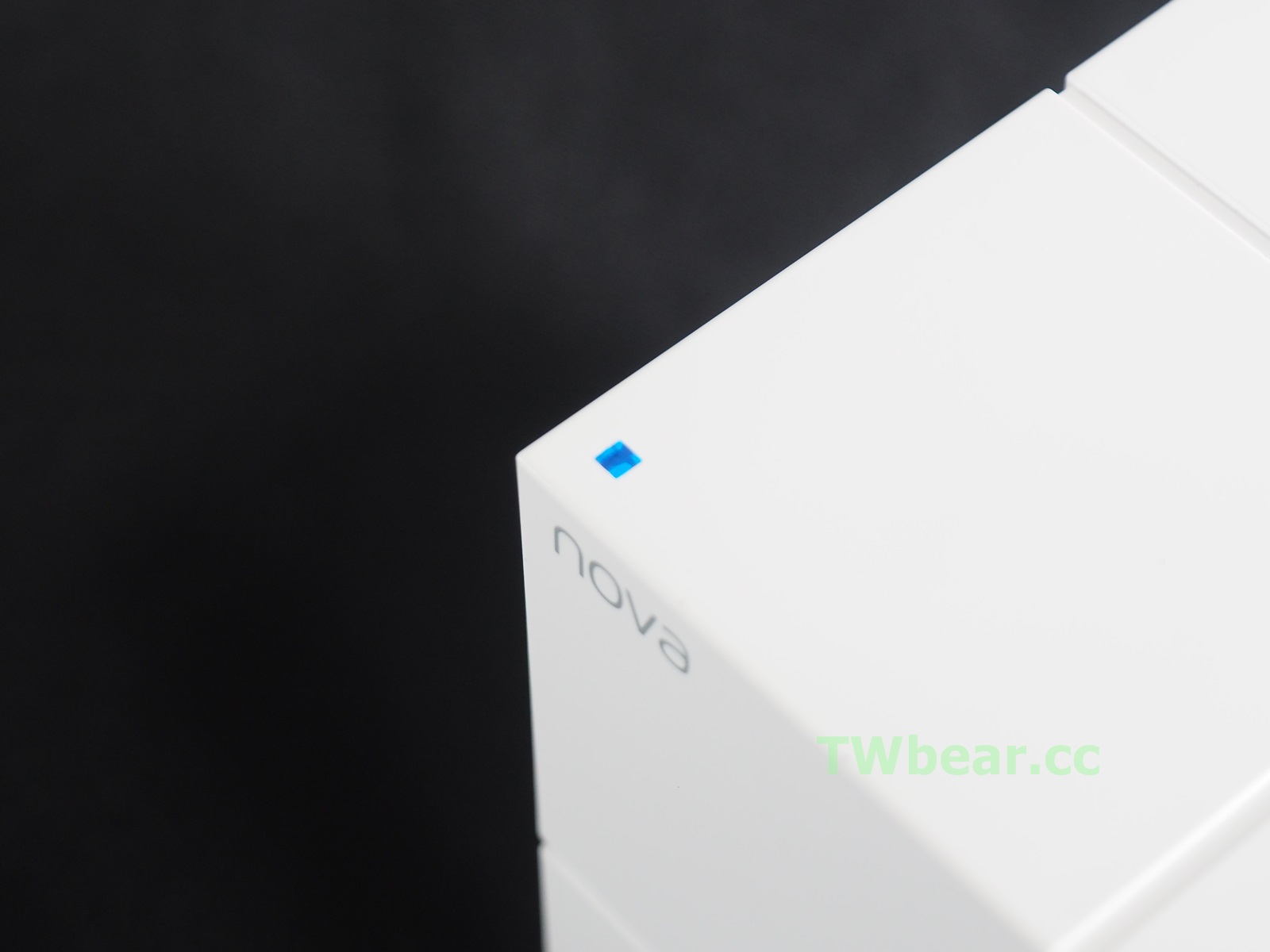

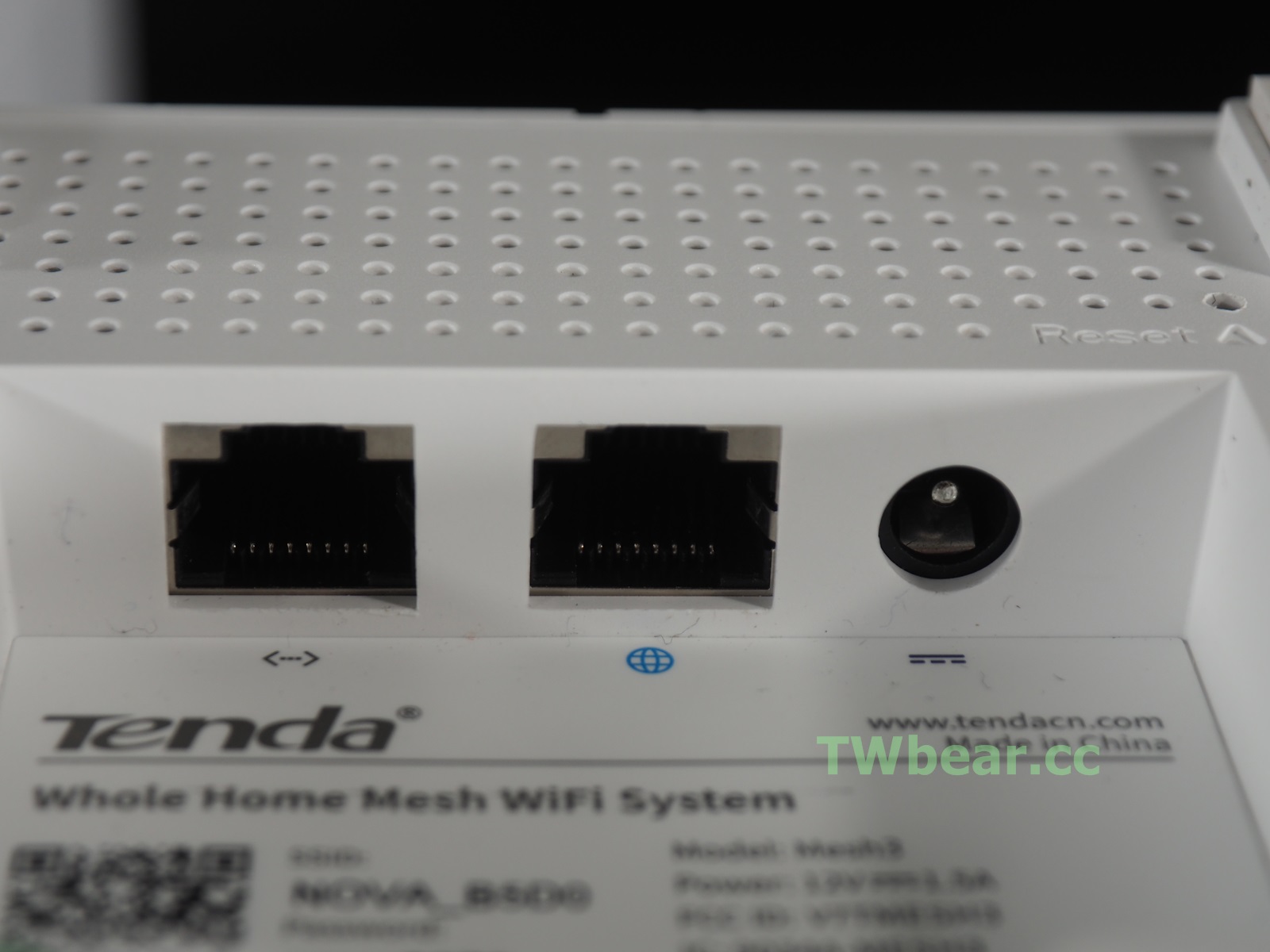

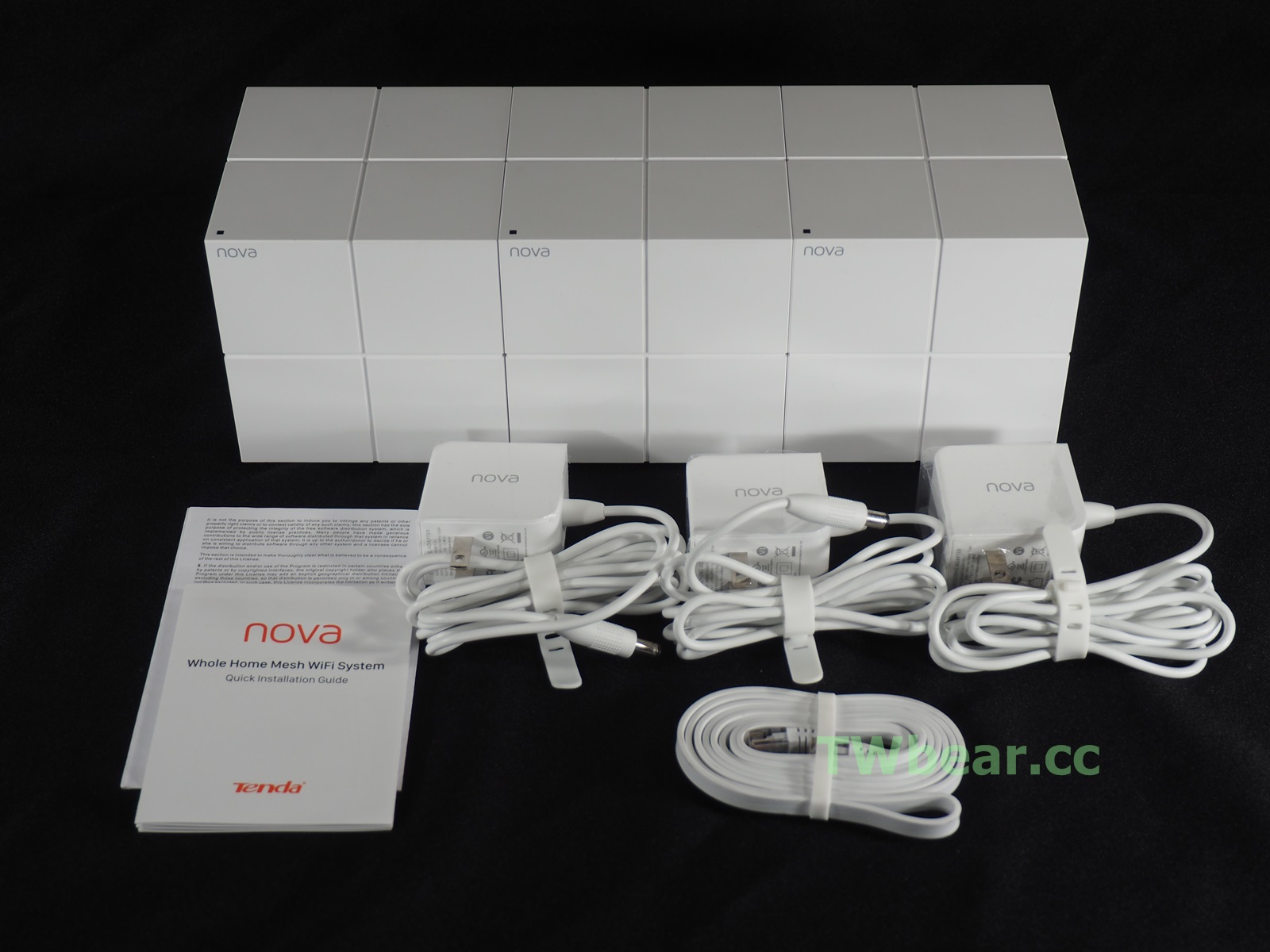

主角現身~真的是魔方 ^_^ WiFi 魔方無誤!



N13-N15



沒有網路線的nova魔方擺在桌上、櫃子上應該很多人不會知道它是WiFi網路設備。

開箱完接下來就繼續進行實測咯!







(^(T)^) MW6 nova 魔方單兵攻擊含訊號涵蓋測試

既然是大範圍區域適用的MESH擴張式WiFi網路系統,當然要要來挑戰一下超大空間咯!

同時因為TENDA WM6的魔方不只可以聯合組成一個MESH WiFi網,同時每一個nova魔方都具有單獨獨立運作的能力,也就是說…如果你的大區域環境改變,或是依需求必須分成三個獨立的WiFi網路,那只要單獨設定個別的nova魔方就可以了,所以台灣熊才說nova魔方是有單兵作戰能力的,這樣的可聯合又可依需要彈性分開使用的特性,應該對不少人有吸引力,所以這個單元就先利用一個nova魔方實測,順便看看單一nova魔方的訊號表現情形。

另外Tenda MW6 強調用手機搭配app就可以輕鬆搞定安裝、設定、管理,所以另一個測試的重點就在安裝的施作與app的管理畫面資訊。



N16

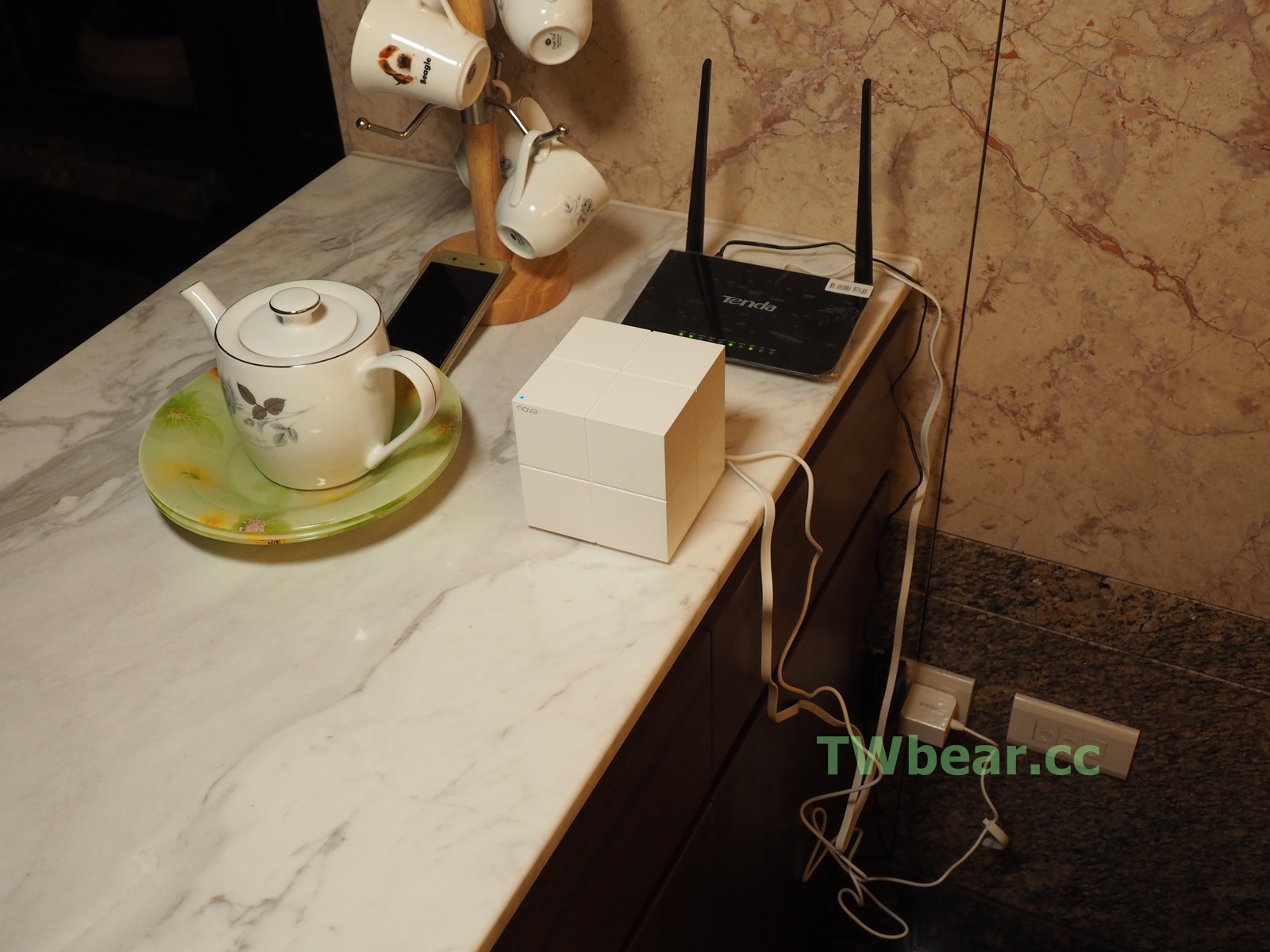

除了想要了解訊號的表現,當然也想要知道實際上網的傳輸速度,所以台灣熊利用TENDA 4G800無線路由器(***註),接取SONY XP的網路,提供給TENDA MW6使用。



N17



當然要有數據可以比對,就要先進行初測,尤其是電信公司的4G網路速度幾乎可以說一定無法滿足802.11AC 867 Mbps,又加上TENDA 4G800本身是802.11n的無線路由器,搭配的又是100M的有線網路,對應到TENDA MW的Gb網路一樣是餵不飽,所以初測的數據就成了可以有效觀察nova魔方表現的主要數據了!也因為這樣的好奇心與堅持進行初測,所以也發現了很有趣的事情,讓這樣的測試更有意義。



N18

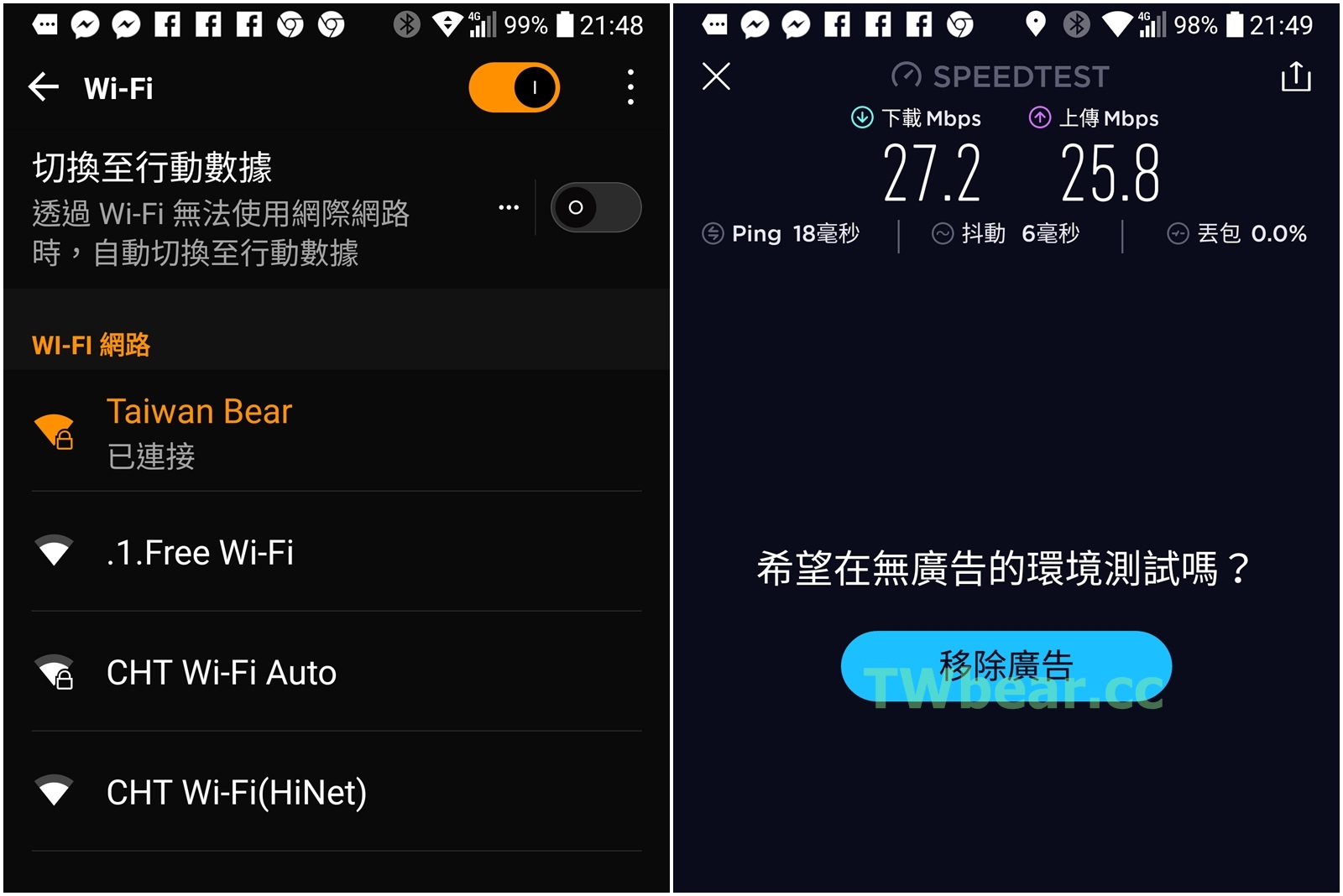

上面看到的是使用LG G6連接手機在一公尺的位置測得的數據,27 Mbps / 25.8 Mbps!

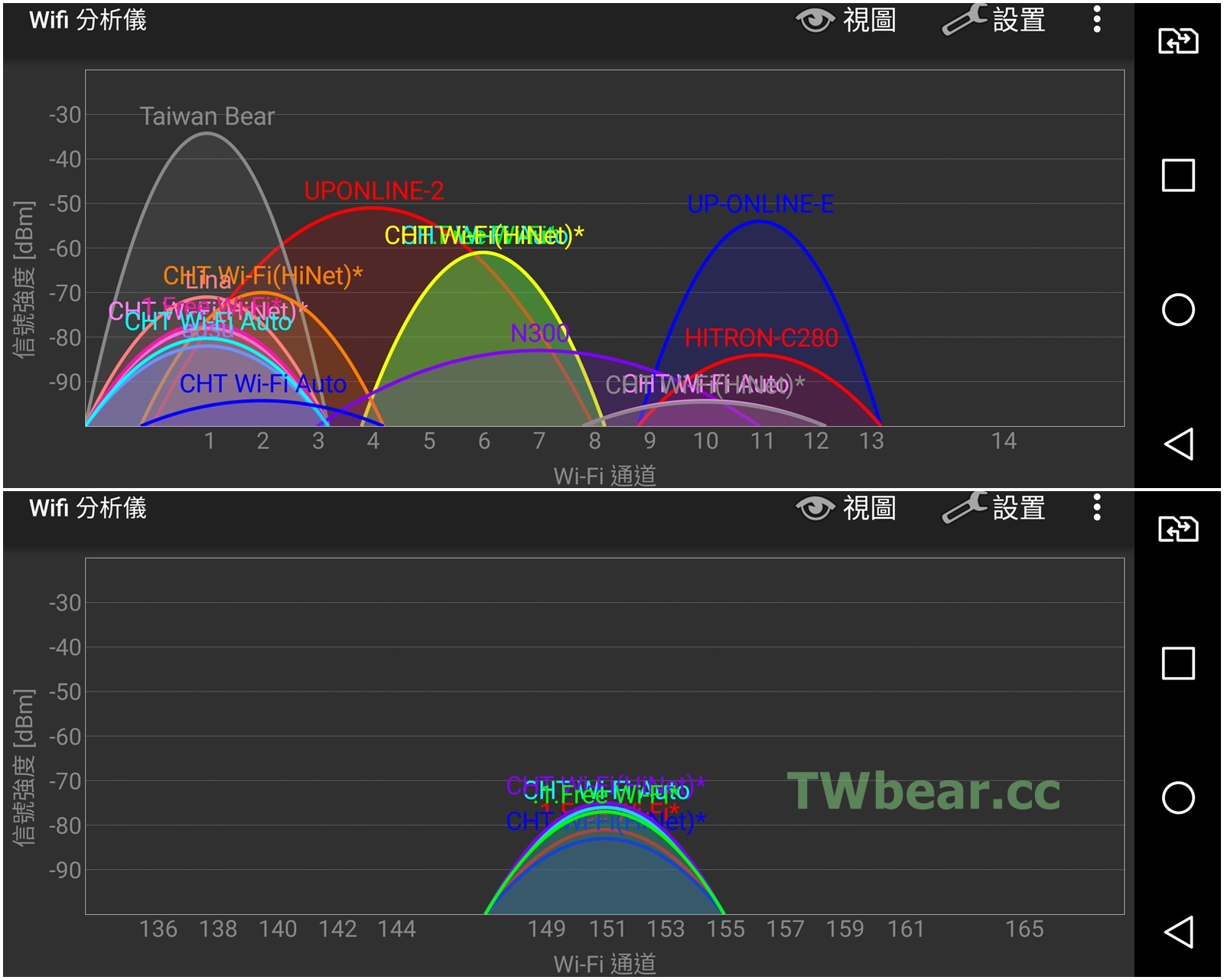

下面這張圖則是現場偵測到的一堆 2.4G、5G網路的SSID。



N19



接下來是使用LG G6連接TENDA 4G800在一公尺的位置測得的數據,18 Mbps / 20.6 Mbps!TENDA 4G800是使用無線橋接方式(Client+AP),把SONY XP的4G網路轉發出去。話說…2.4G的網路有夠多,相互間的干擾就成了所謂的網路汙染!



N20



初測數據有了,接下來先回頭進行TENDA MW6 nova魔方的安裝、設定、啟用,過程相當簡單,其實大家看圖就能清楚,手機操作截圖原則上就是3張併在一起,由左而右依序排列。

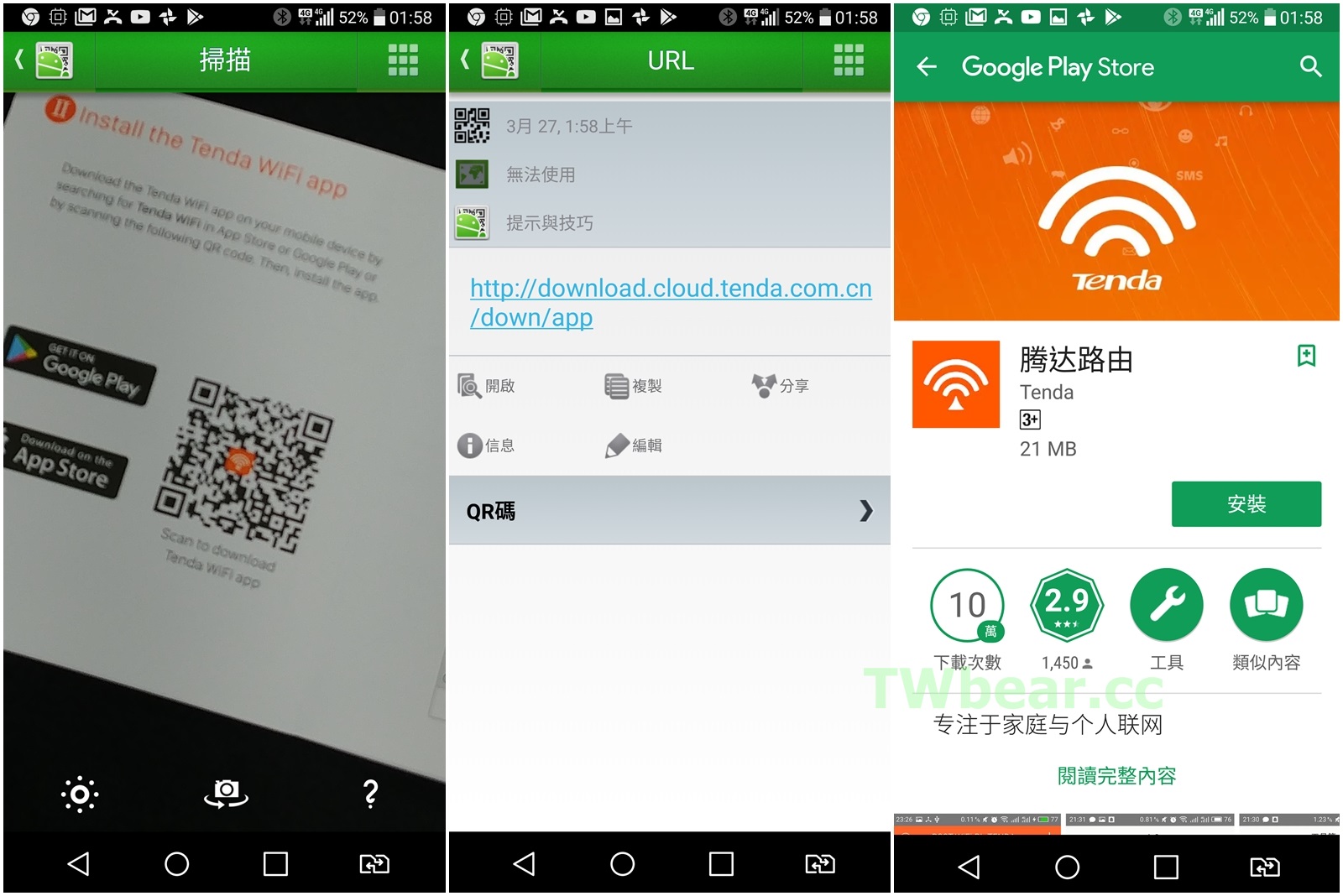

前面開箱完成了,這裡就拿手機執行QR CODE掃描剛剛拿的那本手冊,先下載TENDA app。



N21

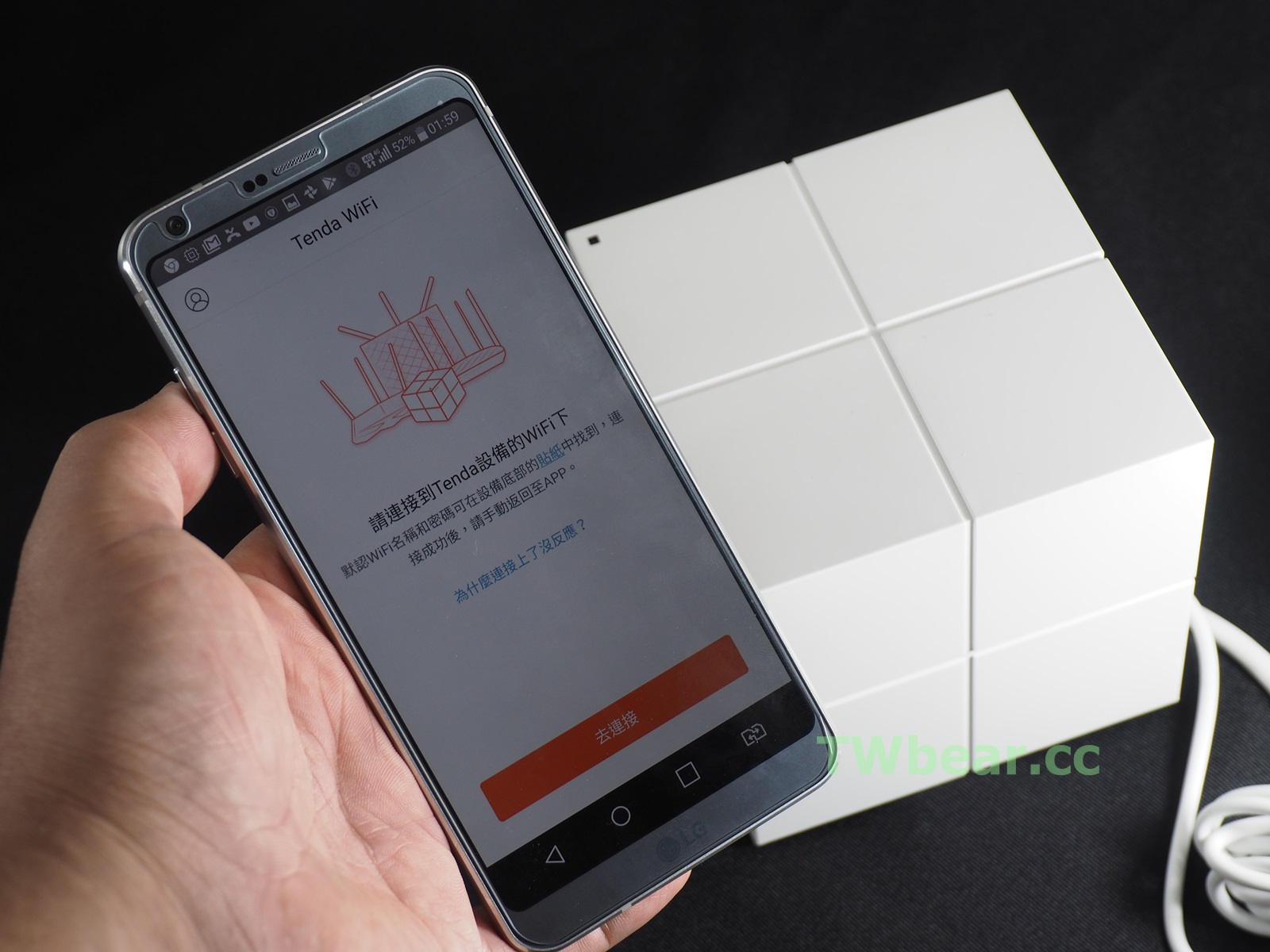

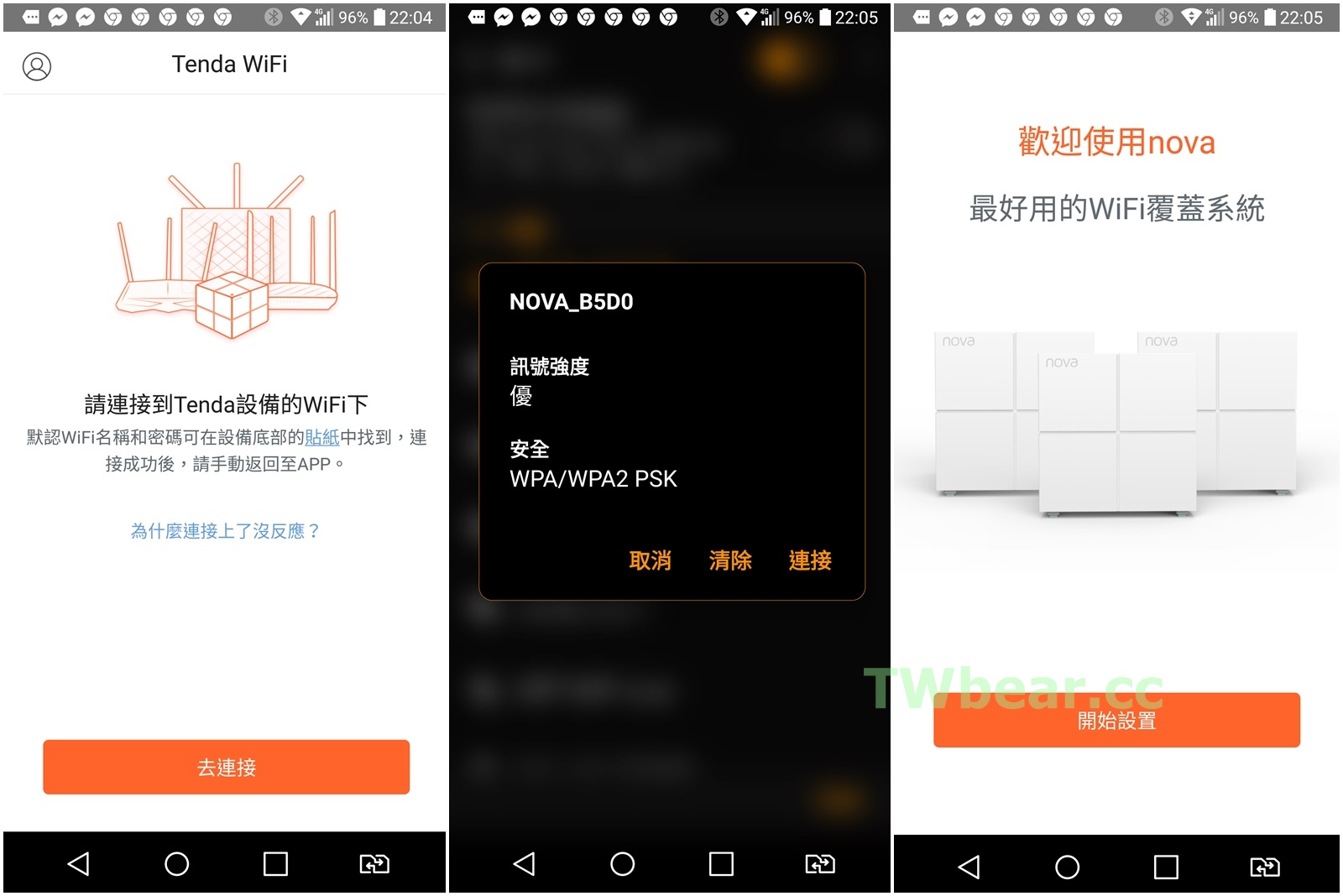

剛剛連線都已經接好了,所以就直接開啟電源、執行TENDA WiFi app,連接NOVA的SSID並開始設置。



N22-N23

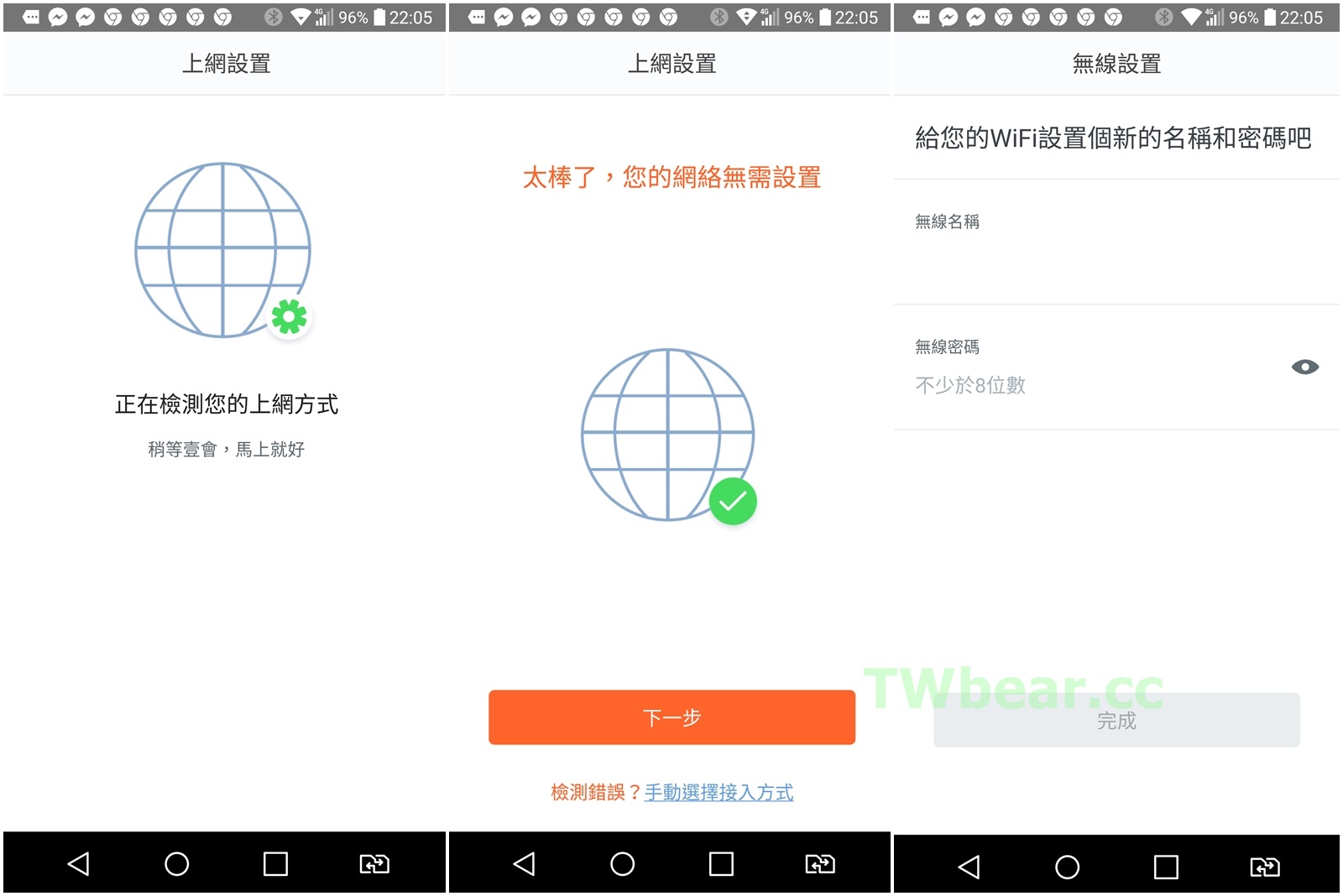

好~就這樣完成了,在你依指示輸入”自訂的SSID名稱與密碼”,點下完成的這一刻就完成了~時間就是那一分鐘左右!這裡的寬頻來源是自動取得IP方式,nova魔方自動識別,所以如果你家裡或是公司使用的是自動取得IP的,那這就是你的參考樣本!



N24



既然輕鬆完成安裝設定啟用,就順便瞧瞧Tenda WiFi app的操作畫面吧,不需要先看畫面的就快速捲到速度測的部分繼續往下看 ^^ 。



N25

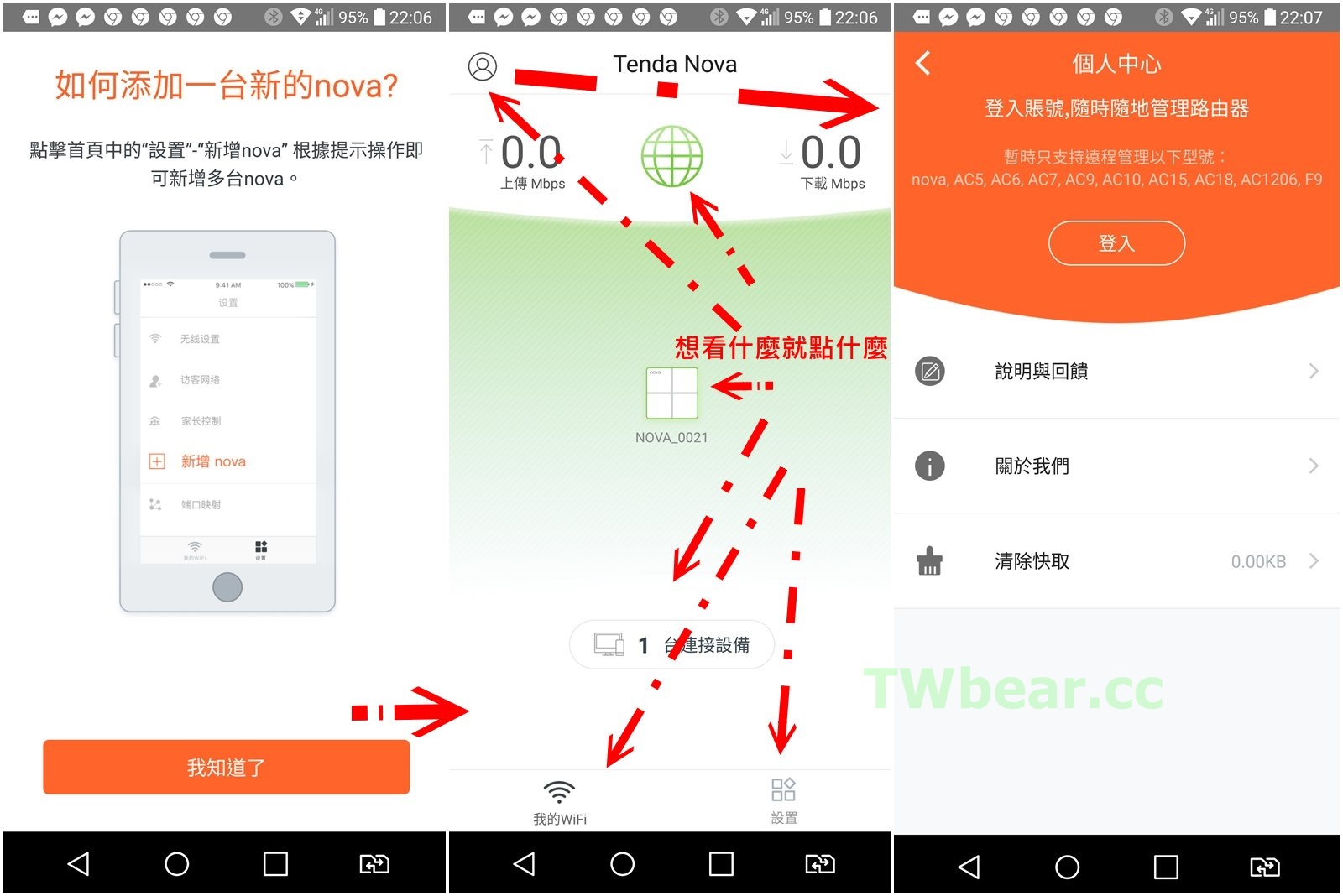

Nova魔方可以一台一台添加近來,但這一部分我們留到後面實測在來操作。

就先由乾淨簡潔的直覺式介面開始,可以點擊的如圖所示!

左上角的人頭就是”個人中心”



N26

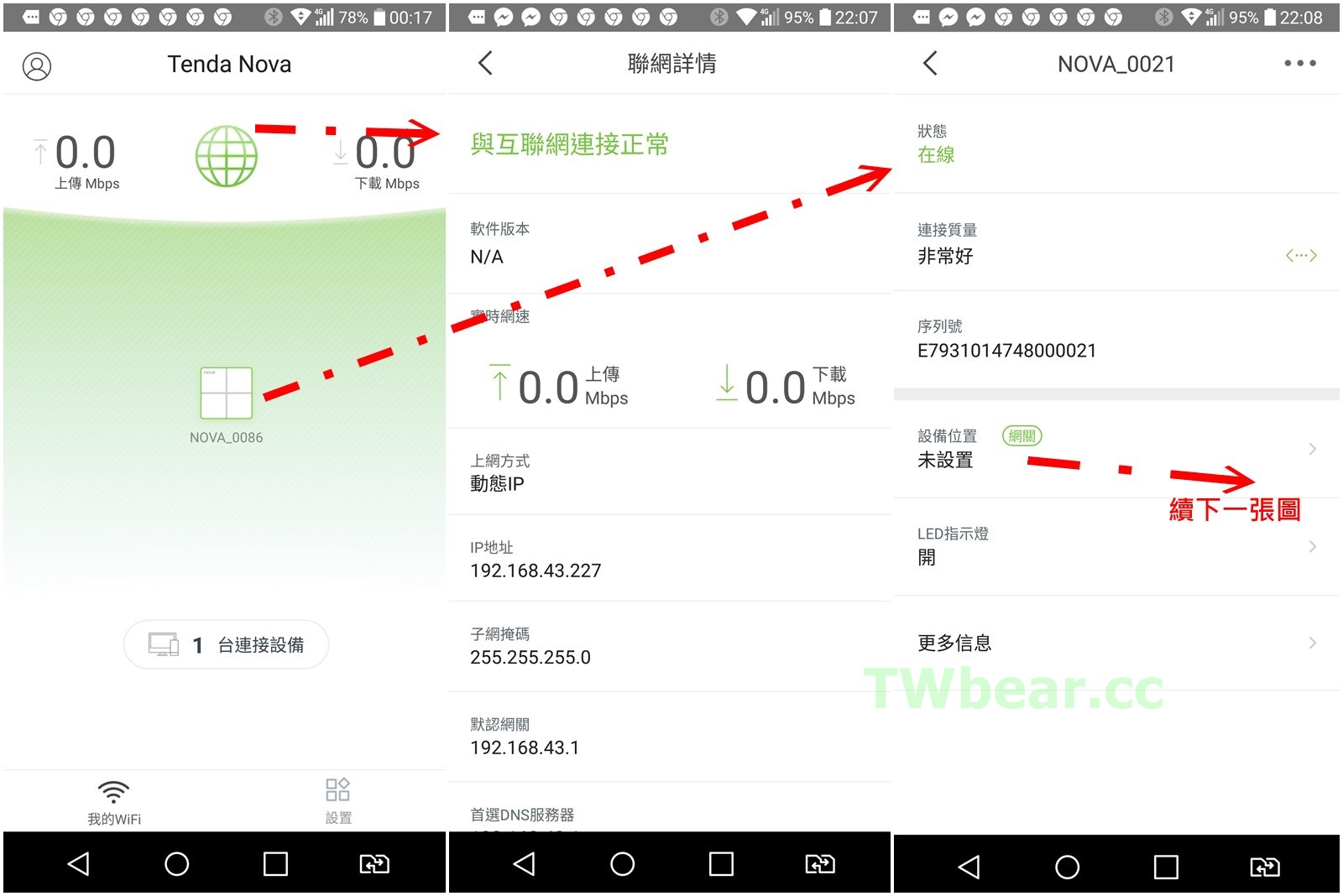

連線情形、設備狀態、登入的裝置資訊…,可以幫nova魔方設備標示所置放的位置,這樣的設計相當好,方便設備管理與問題排除作業等需求。



N27-N28

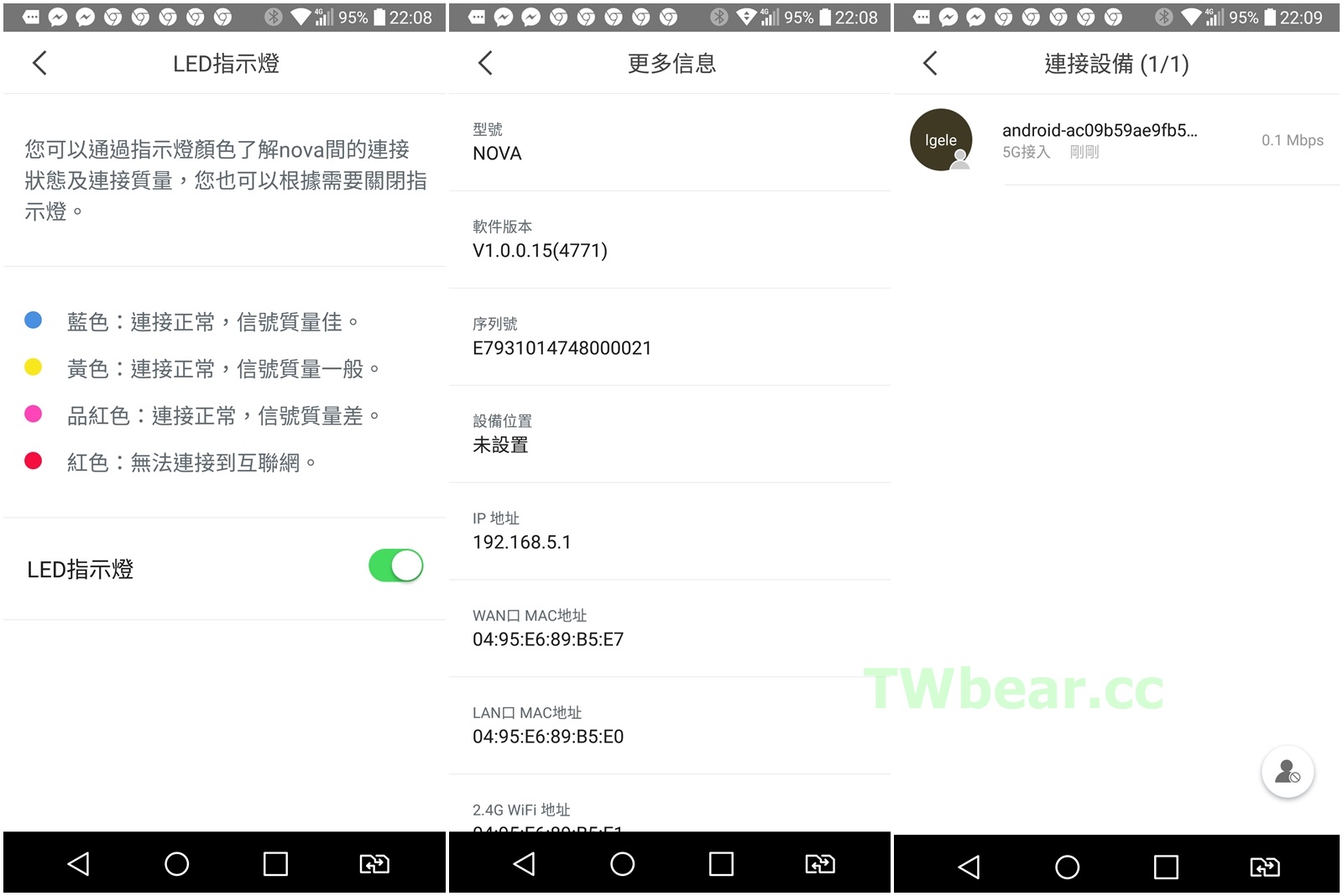

這裡也有LED指示燈的狀態說明,所以不一定要去翻使用手冊!依照上面的燈號指示調整nova魔方,你就可以在訊號品質與涵蓋面積上取得最佳的配置,訊號質量差就移近一點,不知道信號質量優可以涵蓋多大…就慢慢移到出現黃燈然後再移回來一點,想要覆蓋面積最大就移到出現紅色然後移回到品紅色區域,涵蓋面積與訊號品質都要兼顧…那就繼續由品紅色移回到紅色燈號區域就對了,一切就是這麼簡單^_^。



N29

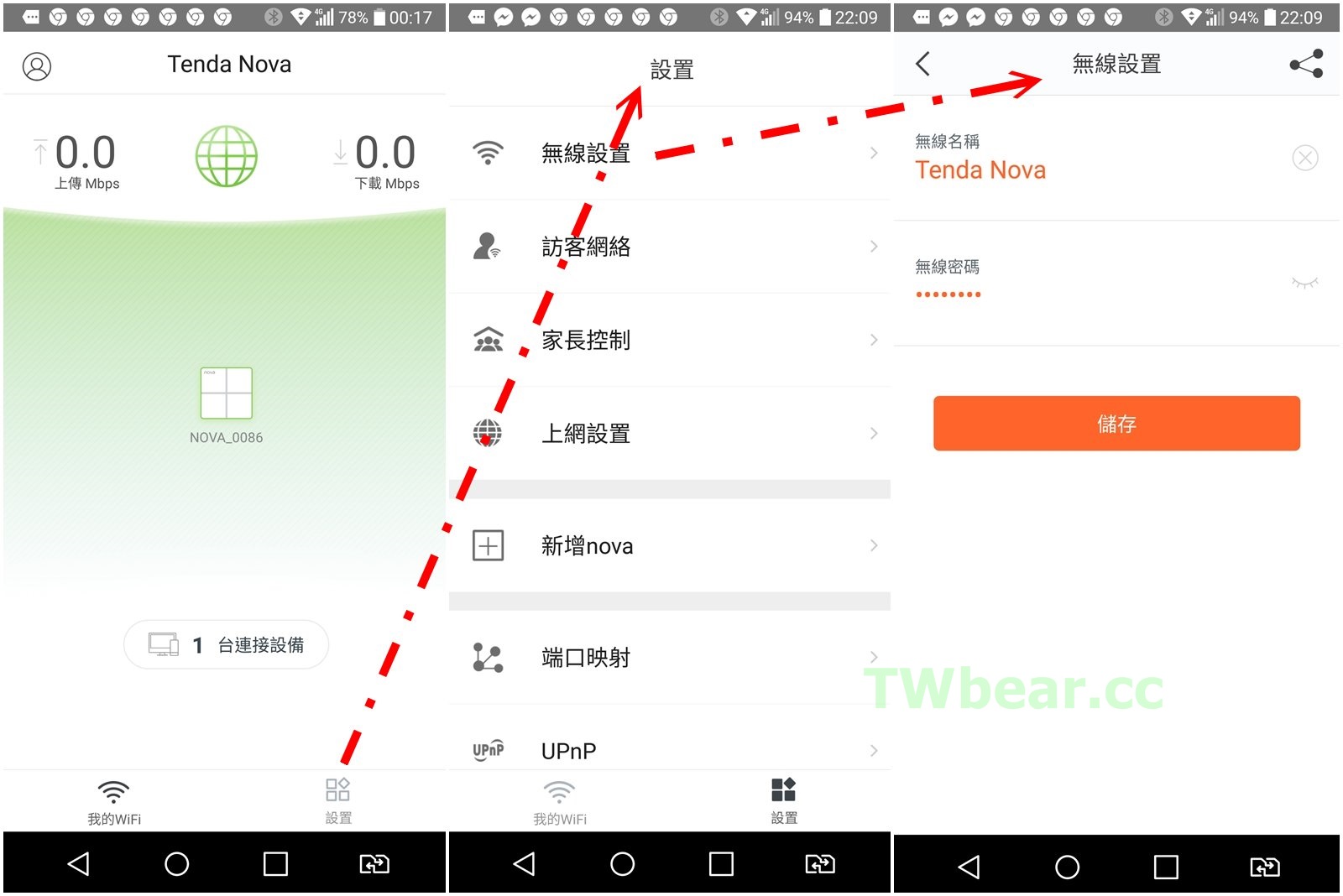

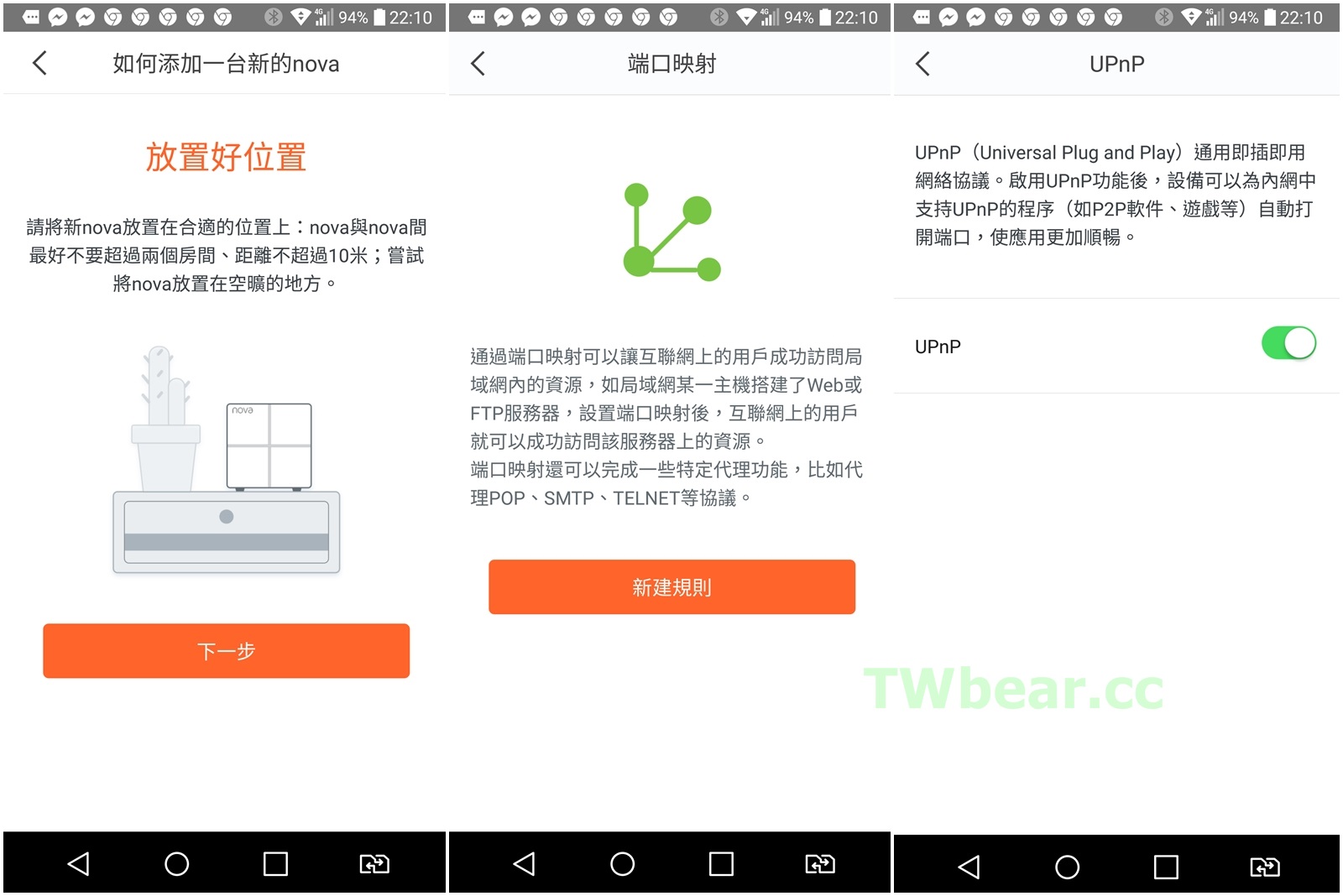

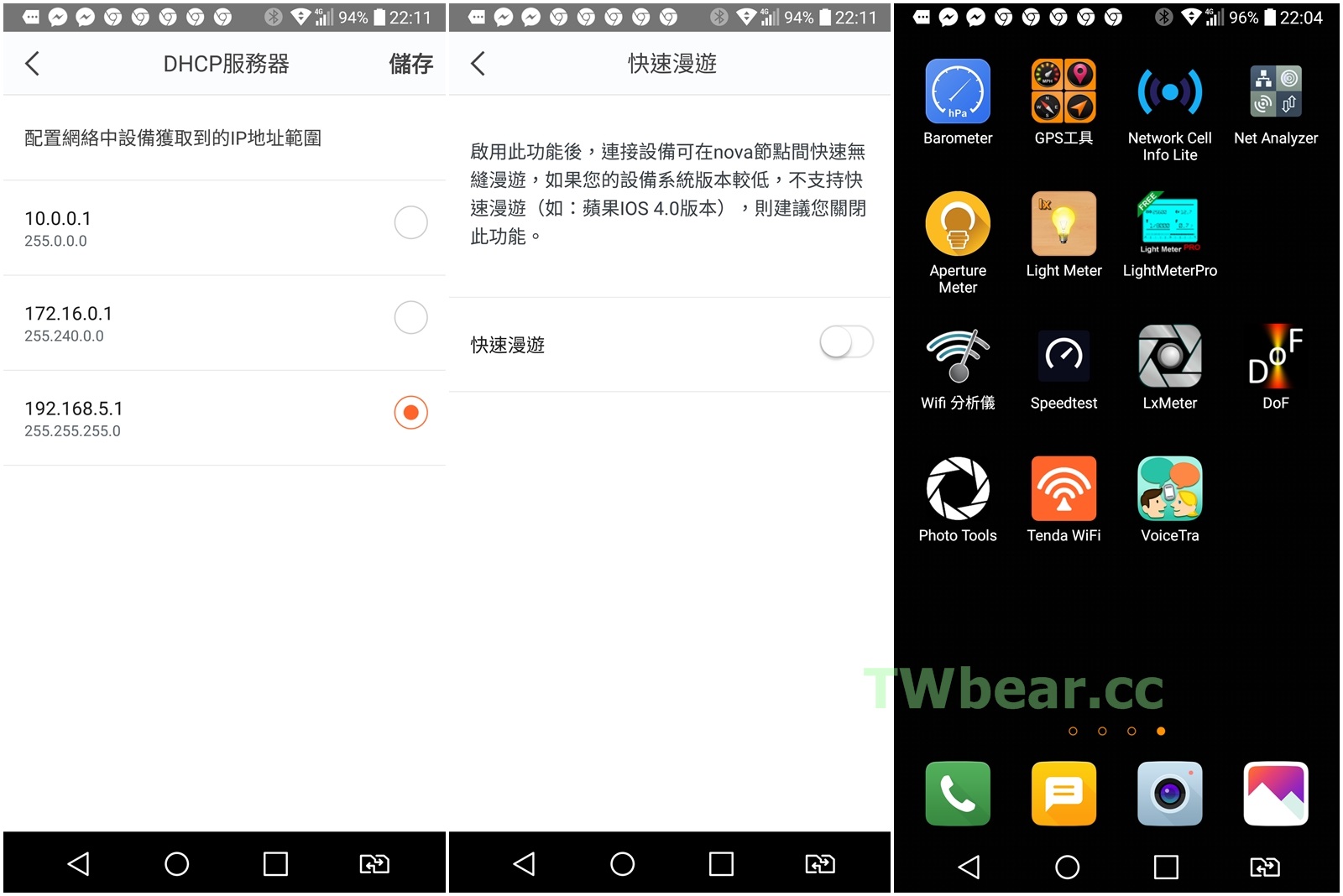

點設置就進入主要的管理介面,有需要的就瞧瞧唄,新增nova魔方的步驟下一個單元會有喔~不要心急。



N30-N34

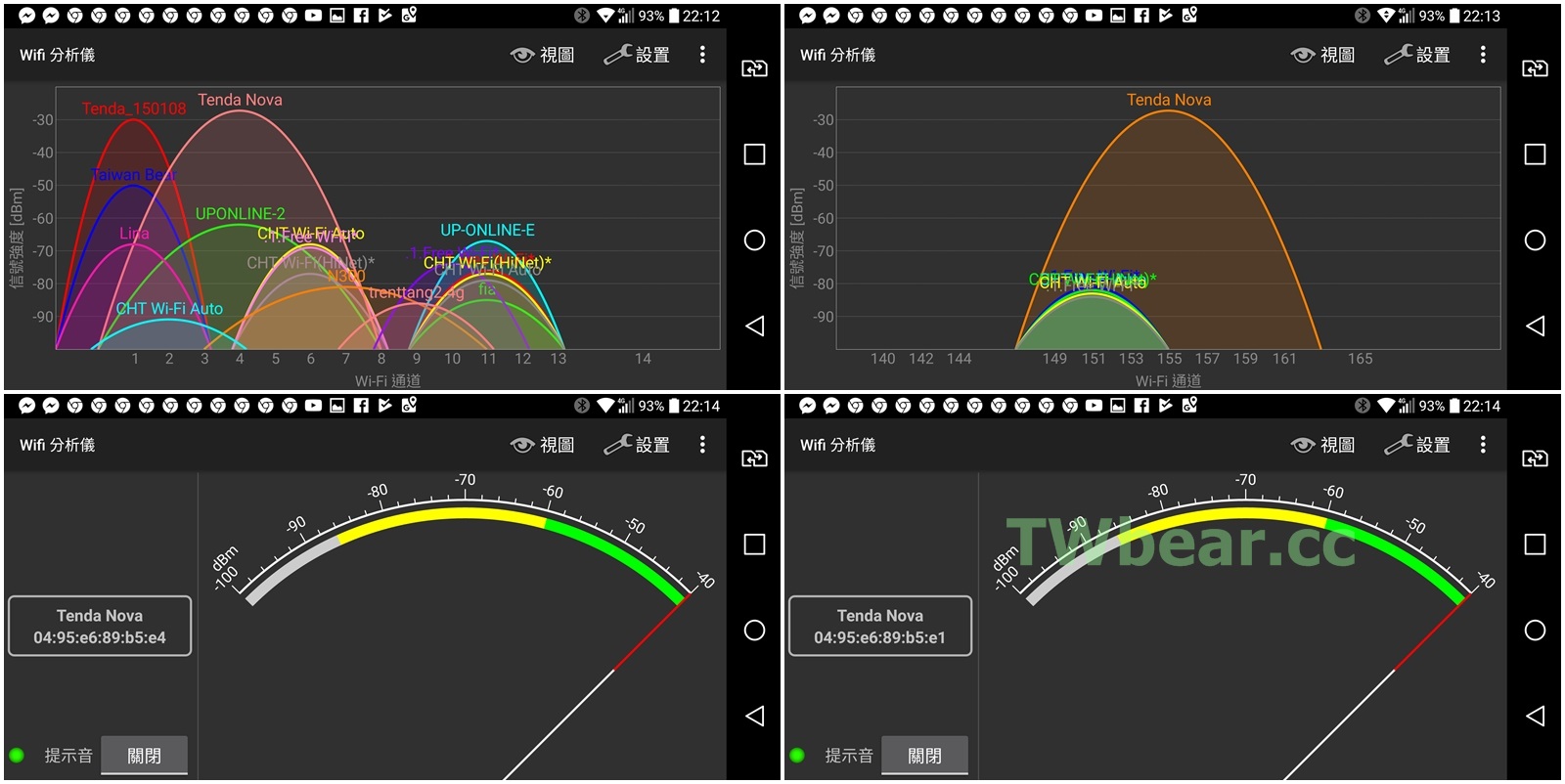

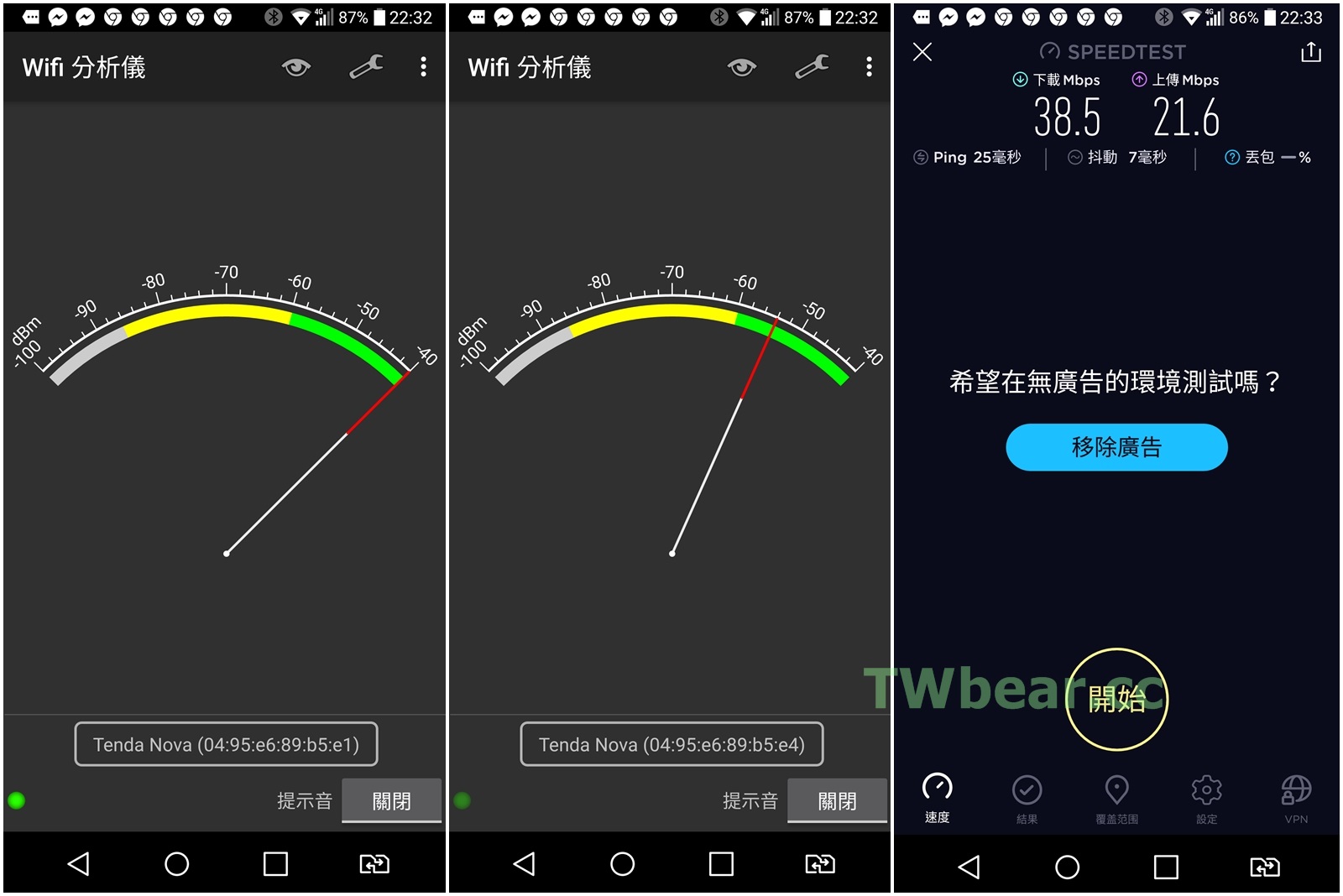

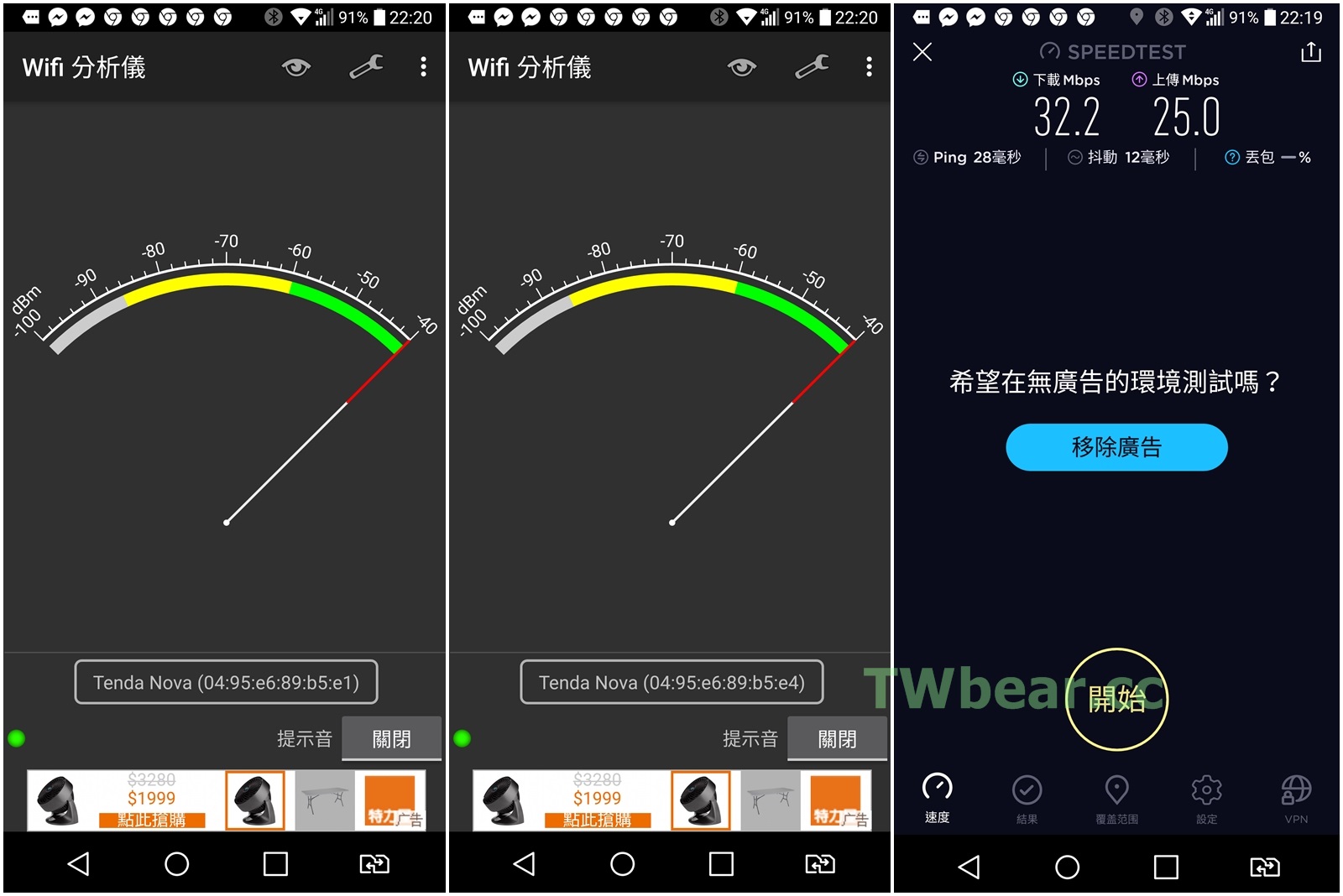

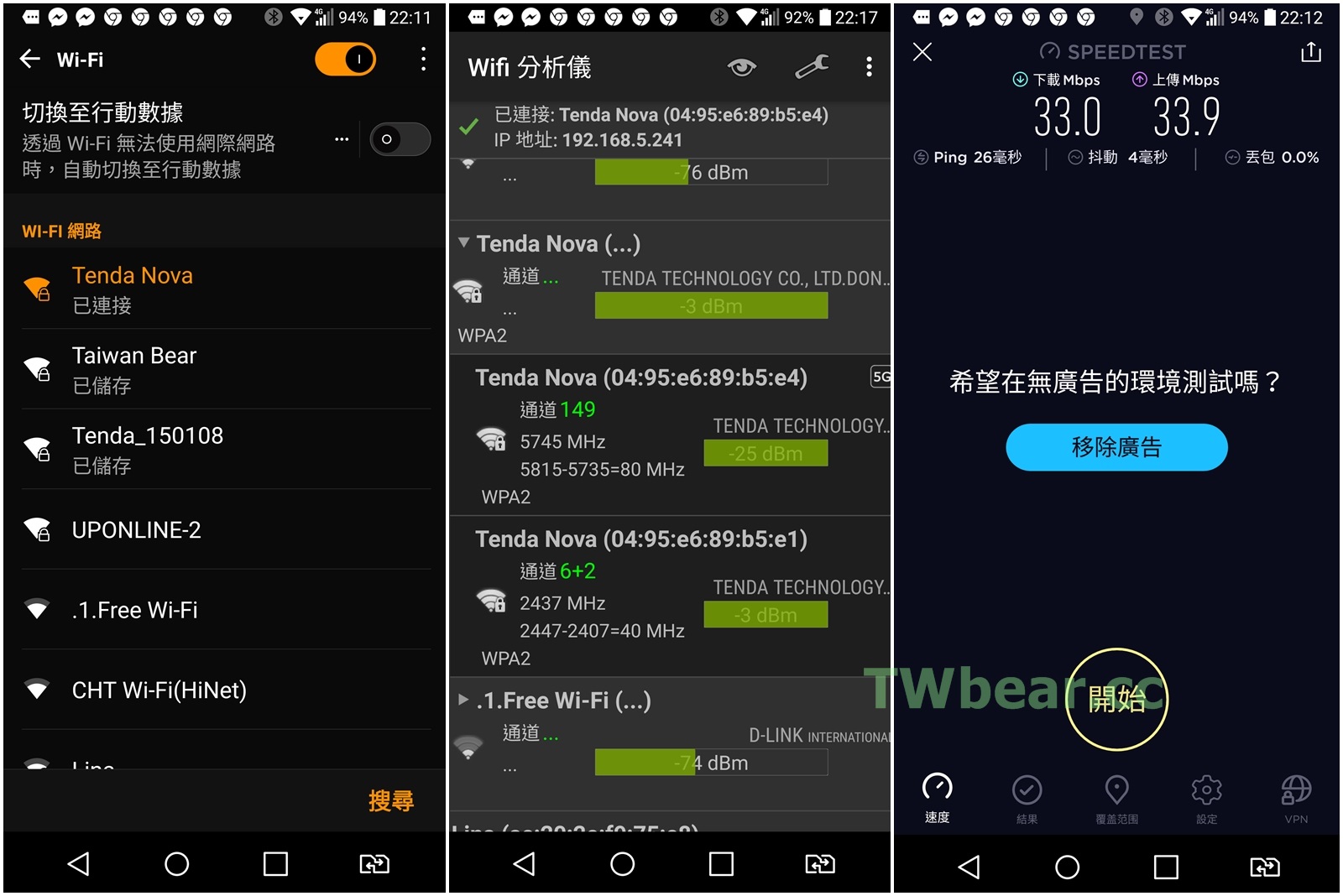

完成設定後可以看到2.4G、5G兩個頻段的Tenda nova,LG G6連接MW6在一米處的速度與訊號強度情形如下圖所示,可以看到速度都比剛剛直接連接SONY XP的27 Mbps / 25.8 Mbps、TENDA 4G800 的 18 Mbps / 20.6 Mbps都來的快,由WiFi分析儀可以知道這時候連接的是5G頻段,所以比剛剛的2.4G頻段測得的數據還要快是絕對合理的,這也告訴大家…直接接取手機分享出來的WiFi有時候不是最快的,想要充分享受電信公司的4G/3G網路速度,有時候是要加工一下^_^,以這次的實測案例是如此的。而且5G網段不只較寬,也比較乾淨,nova魔方很明顯的同時提供2.4G、5G喔!而且隱藏式天線不簡單,訊號比手機WiFi強…正常啦~但是還比有長長天線的無線路由器強…這就有下點功夫了!



N35-N36



第一個點(A)測試成功,接下來就是繼續這個單元的另一個重大任務→挑戰大區域環境!這現場橫寬約為12米、縱深室內以A點向右起算約為72米,想要知道一顆nova魔方的訊號極限應該夠了(其實原先只計畫做12M*12M…沒想到…好吧~繼續看下去再說)。



N37

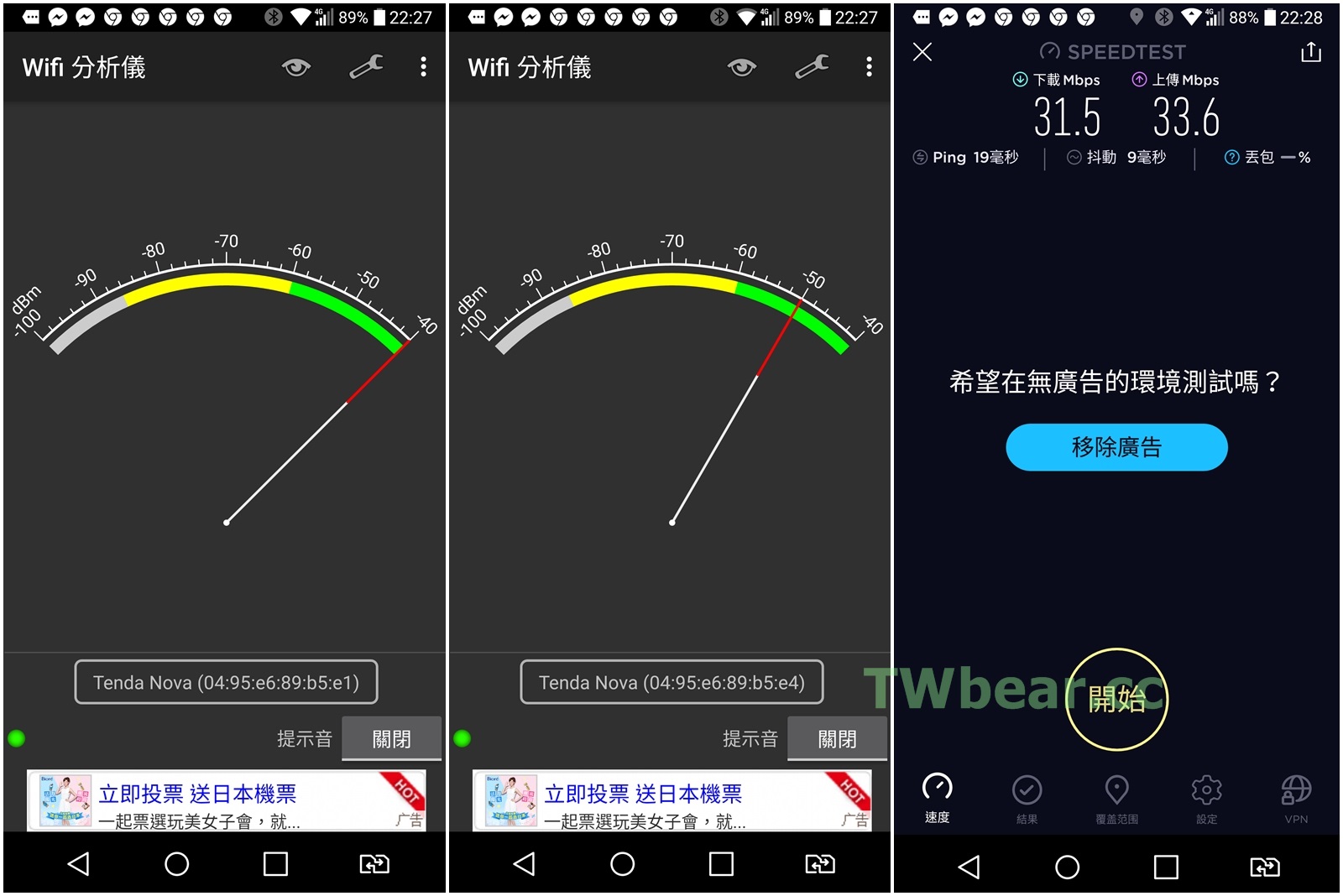

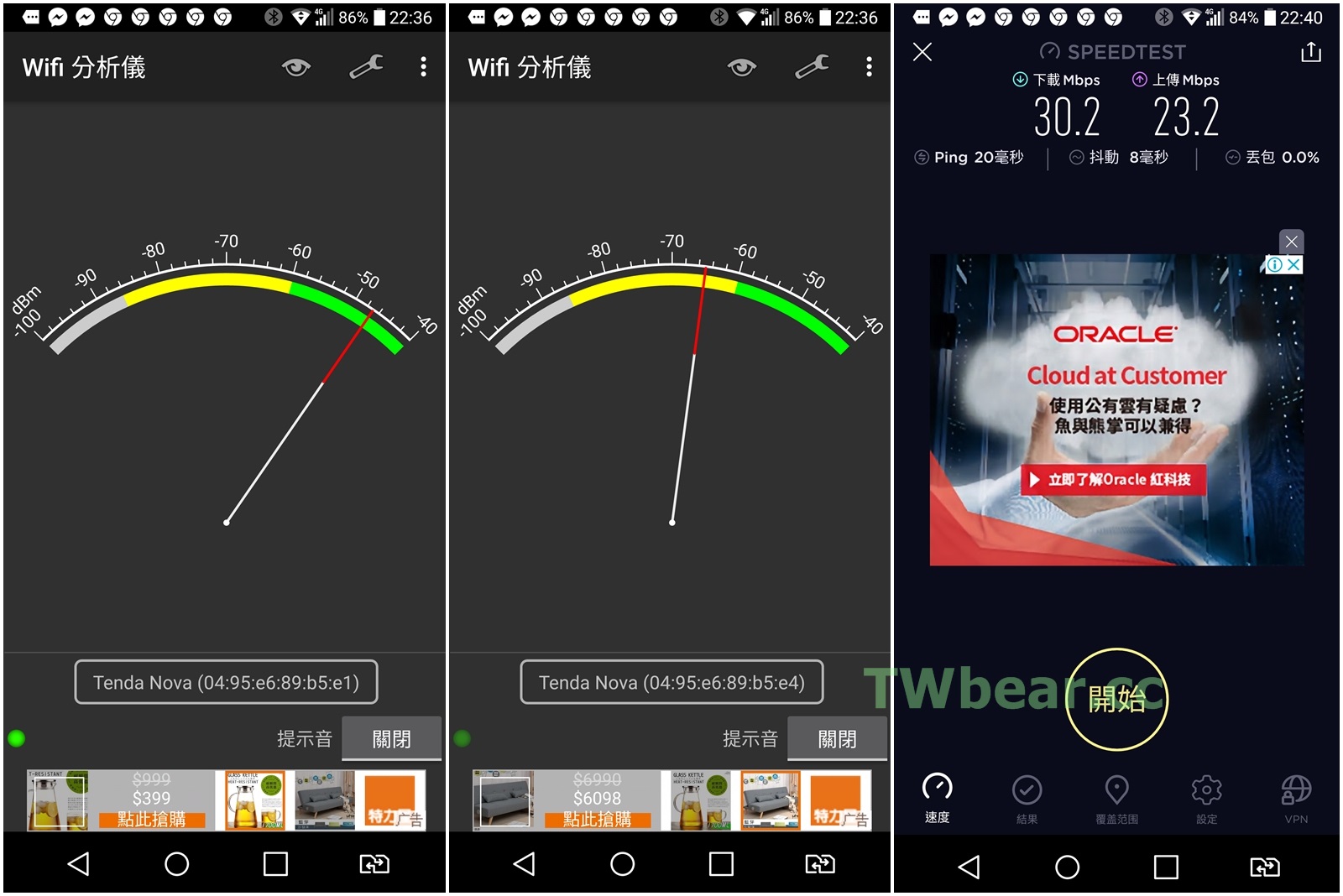

以下依序為B~E個點的測試數據,圖左一為2.4G訊號值、圖中為5G訊號值、圖右為使用LG G6連上nova魔方測得的5G上網速度。



N38-N41

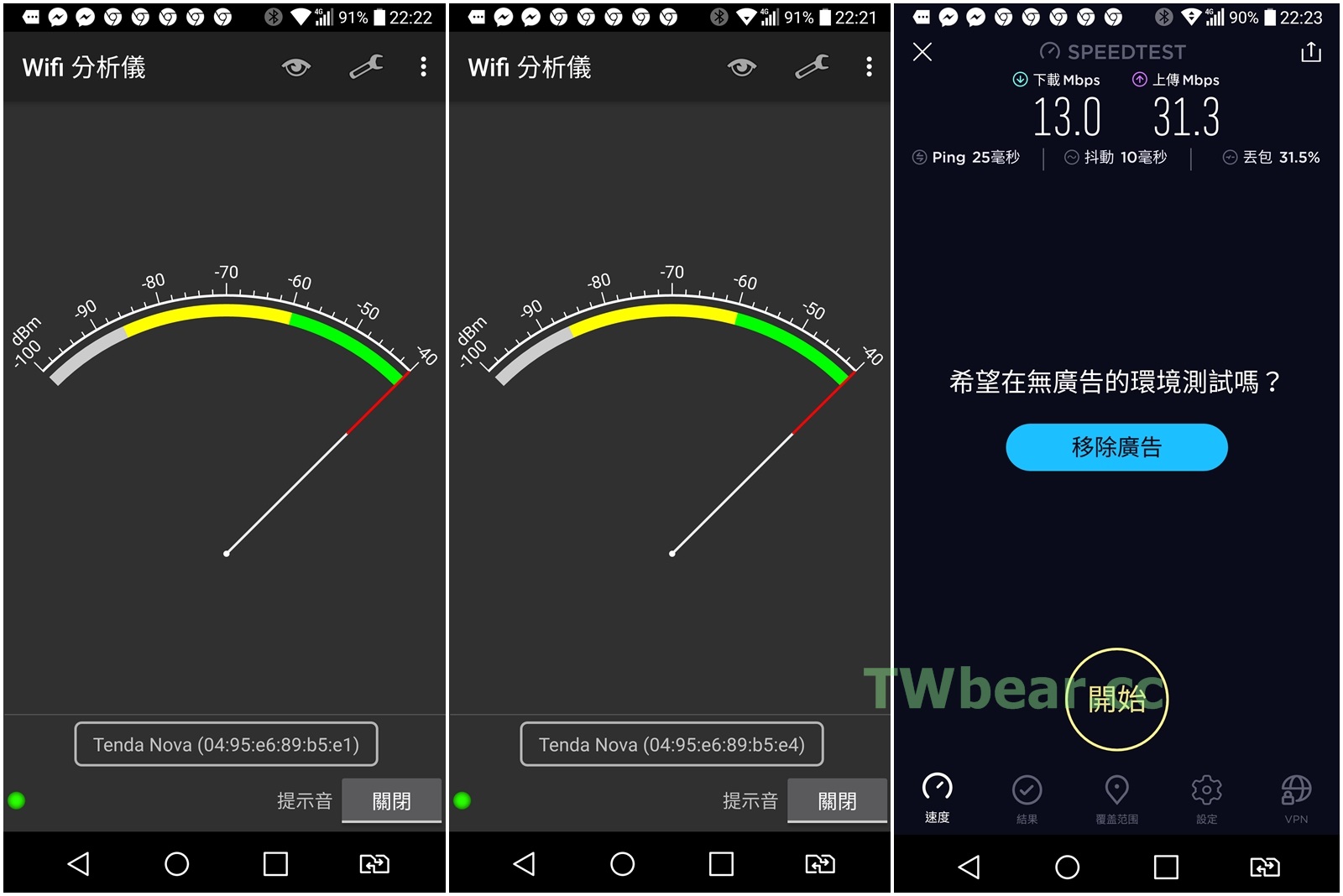

可以看到數字相當漂亮,最低的數據是在C點,測得13.0、31.3;最高為D點,測得 35.3、34.7,這由B~E組成的方塊面積大約是12M*17M=204平方公尺,大約就是一般五六十坪的居家空間(當然這是開放式無隔間阻擋訊號),沒想到nova魔方可以輕鬆以5G訊號涵蓋,速度還比初測A點的33.0、33.9來的快(4G/3G網路速度本身隨時間不同也會有不同,特別說明。)。



N42



所以只好繼續向外發展,往F~I的方向一路測出去咯~~~XD,以下為F與G的測試數據!



N43-N44

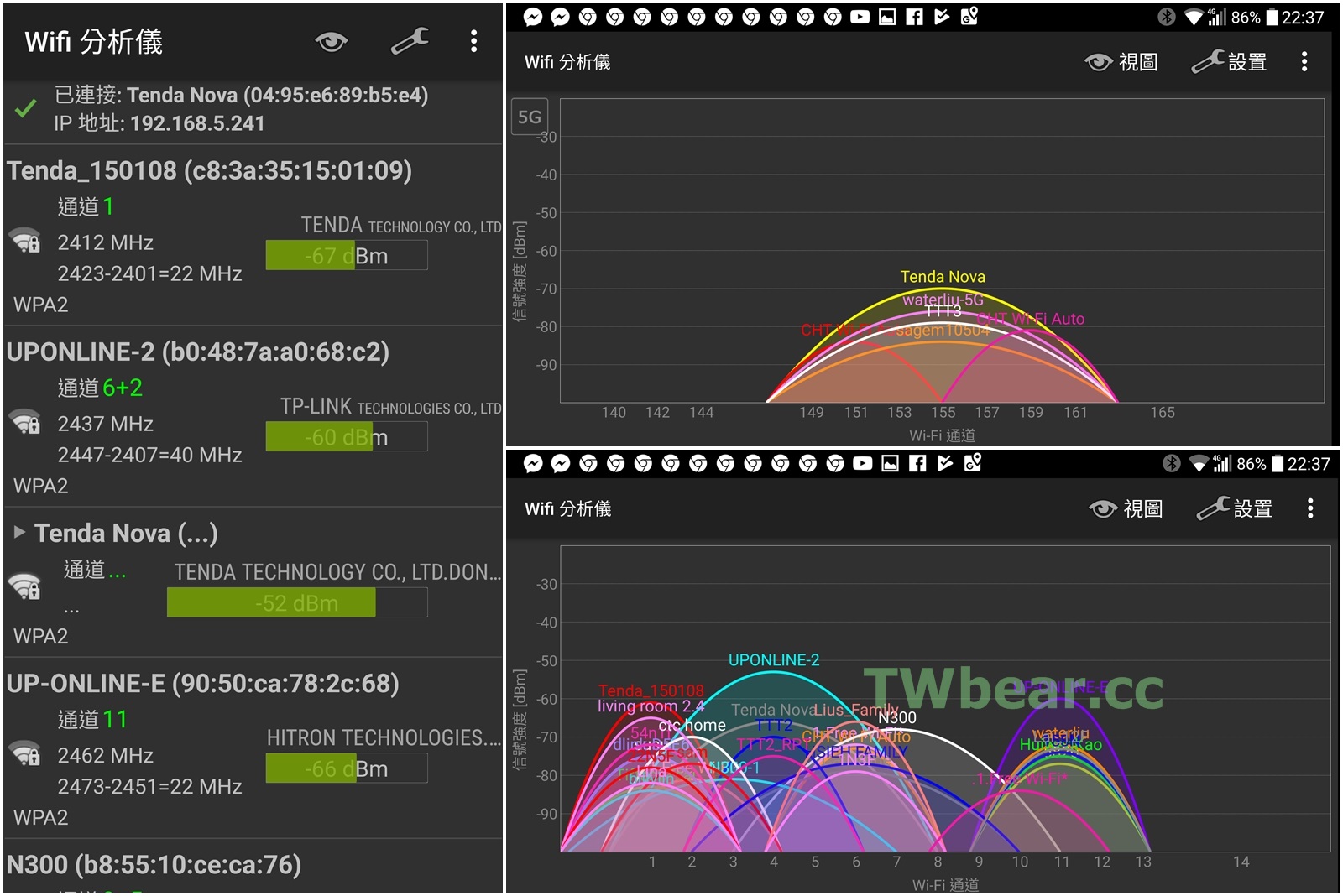

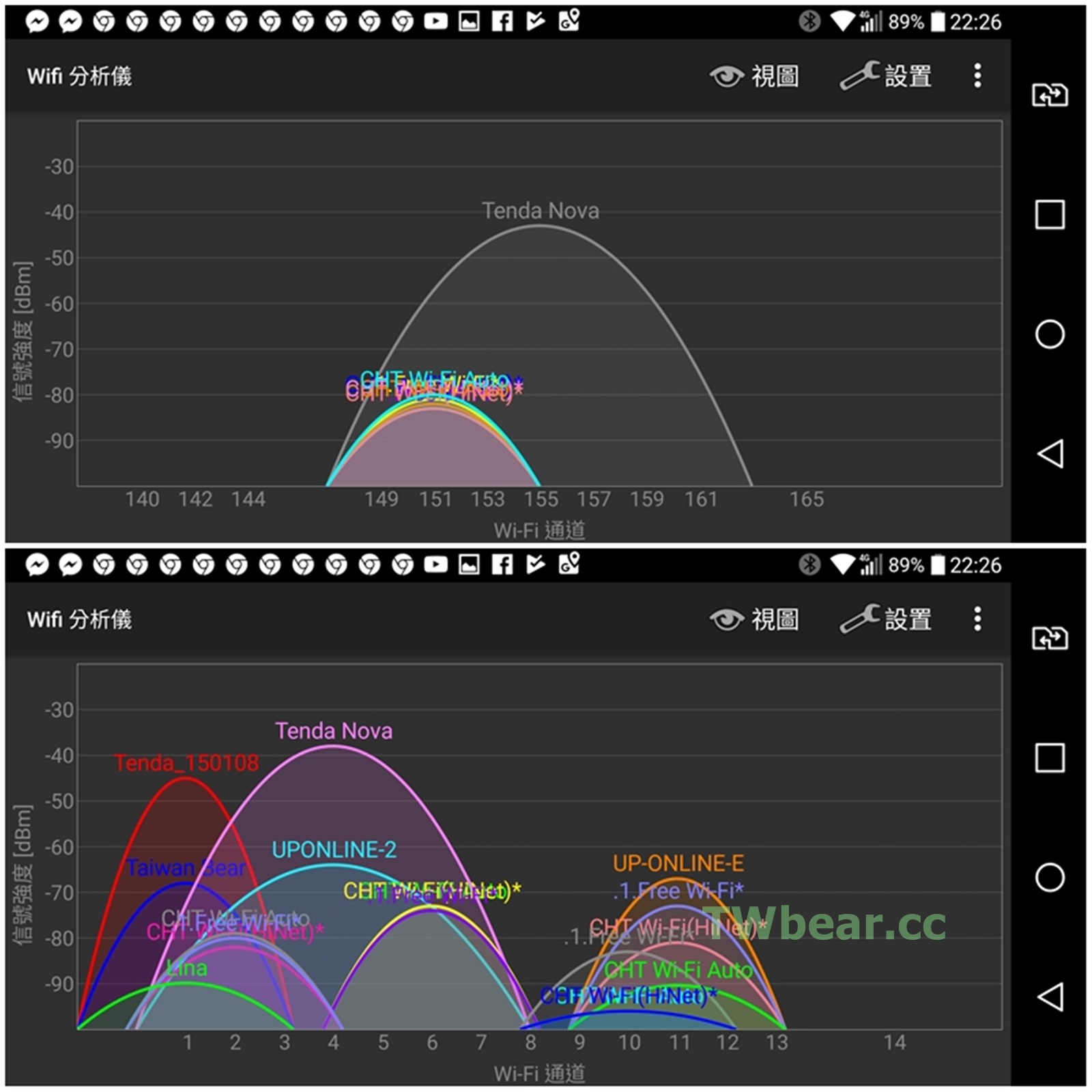

G點就是室內空間的右極限,落地玻璃…所以這邊先喘一下,順便用WiFi分析儀瞧瞧…這TENDA NOVA還真的是最高的,不管是5G還是2.4G。



N45



繼續下去…H、I…這數值也都太好了吧~~~,這時nova魔方還是用5G連線耶~~~,這天線真是不簡單,還有相信跟支援Beamforming技術有關係,利用波束成型技術把訊號往接收裝置送,加上這裡屬於乾淨沒有汙染的5G環境助攻有成。



N46-N48



這單元測試到這做個小結,單兵實測設定超簡單,搭配自動取得IP(DHCP)的環境,直接無腦設定完成!只要加入SSID、密碼就OK了!

還有一大重點就是它會自動進行5G、2.4G的連線,所以原先連接手機、2.4G無線AP所做的初測速度,竟然都比TENDA MW6都要低,換句話說就是TENDA MW6單兵出擊就所向披靡了…XD。

在寬敞區域環境下表現超乎想像的好,原先對美觀隱藏的天線沒有很高的期望,也因為如此…所以當實測得到這樣的測試成果,不是用意外可以形容,簡單的說就是TENDA MW6的訊號涵蓋範圍與速度表現真的沒話說,跟HighPower、長天線的無線路由器表現一樣亮眼(****註)

****註 找訊號穩、範圍廣、距離遠、價便宜的好用802.11AC無線路由器嗎?開箱TENDA FH1208 High Power實測征服超大室內空間與開闊花園庭院!

單兵就成功達陣…所以接下來就轉換戰場,讓TENDA挑戰都市叢林好了。



接下來分享的單元包括:

Tenda MW6挑戰厚實結構的大樓建築

nova魔方的添加操作程序

台灣熊挑戰建構AC完全涵蓋的MESH WiFi網全室高速上網

實測推論驗證官方宣告的500平方公尺涵蓋

大家好奇與關心的MESH節點傳遞,網路會不會掉速。

跟著這樣做舊筆電也可以享受高速無線上網



[熊愛4C]擴張式網路系統MESH再添新兵,TENDA MW6 nova WiFi魔方即將在台上市,搶先上市前開箱安裝設定實測(下)!
