ioT (Internet of Things) 物聯網議題正夯,數位應用、internet、智慧行動裝置、智慧家庭…等,促成網路如陽光、空氣、水、電一般成為不可或缺的生活需求,所以如何達成高效與經濟的網路佈建與設備整合就是重要課題!

#gric #台灣熊 #開箱 #評測 #Tenda # TEG1009P-EI #TMST #AC500 #W330A #POE #AP #access #controller #surveillance #網路攝影機 #安全監控 #AVTECH #IPBX #旅館業 #莊園與民宿業 #數位辦公室 #數位總機系統 #訊號增強 #推薦 #挑選 #評價 #internet #騰達 #分享器 #數位家庭 #SOHO #無線上網 #PON

#台灣熊生活部落 #居家的台灣熊就是愛分享

方便apple行動裝置閱讀 台灣熊生活誌app上線咯,另外Android版台灣熊生活誌app準備中…也請期待!感謝愛用~!







(^(T)^) 熊言熊語

在前一篇「物聯網議題下網路佈建與設備整合的兩三事-開箱網路建置的好幫手騰達9埠PoE Giga乙太網路交換器TEG1009P-EI 」( 點擊可閱 https://twbear.cc/blog/post/111489931 ) 文章裡,我們聊到萬物連網的物聯網iOT世代,有線、WiFi無線與通訊無線網路建構了生活、通訊與安全的基礎網路,在這基礎之上搭配AP、網路攝影機、IP PBX數位網路電話總機…還有其他繼續發展的智慧家庭與環境安全及環境品質偵測設備,因為基礎網路的建設完善,所以已經不只是提供電腦聯網傳輸資料與進行基本網路通訊而已…^^。

W01§ W01

一如先前提到的,如何有效的、經濟的、便捷的建構自己的有線與無線網路,讓相關設備都可以在對的位置連上網路,且能穩定與擁有適足的頻寬來達成你賦予他的聯網工作,達成有效的涵蓋與高可靠度。在TEG10009P-EI PoE交換器的搭配下,可以讓TENDA AC500與W330A這樣的組合可以有更好的應用,可以幫你建置多AP環境而且便於管理,希望看過這一篇之後能對您的多AP無線環境建置與集中管理需求有所幫助。







(^(T)^) 熊與您分享

這一篇文章一樣走輕鬆路線,伴隨產品的開箱實測導入與確認這樣的應用概念是可用的,實證主義的評測就是喜歡實際操刀與確認,延伸與擴大的應用就交給大家自己去發揮^^。

W02§ W02

這篇的主角就是以旅館業與多樓層大園區適合的無線建置套組TENDA AC500與W330A的開箱分享為主,搭配TENDA TEG10009P-EI PoE交換器時測驗證為輔,就請大家繼續看下去咯!

W03§ W03

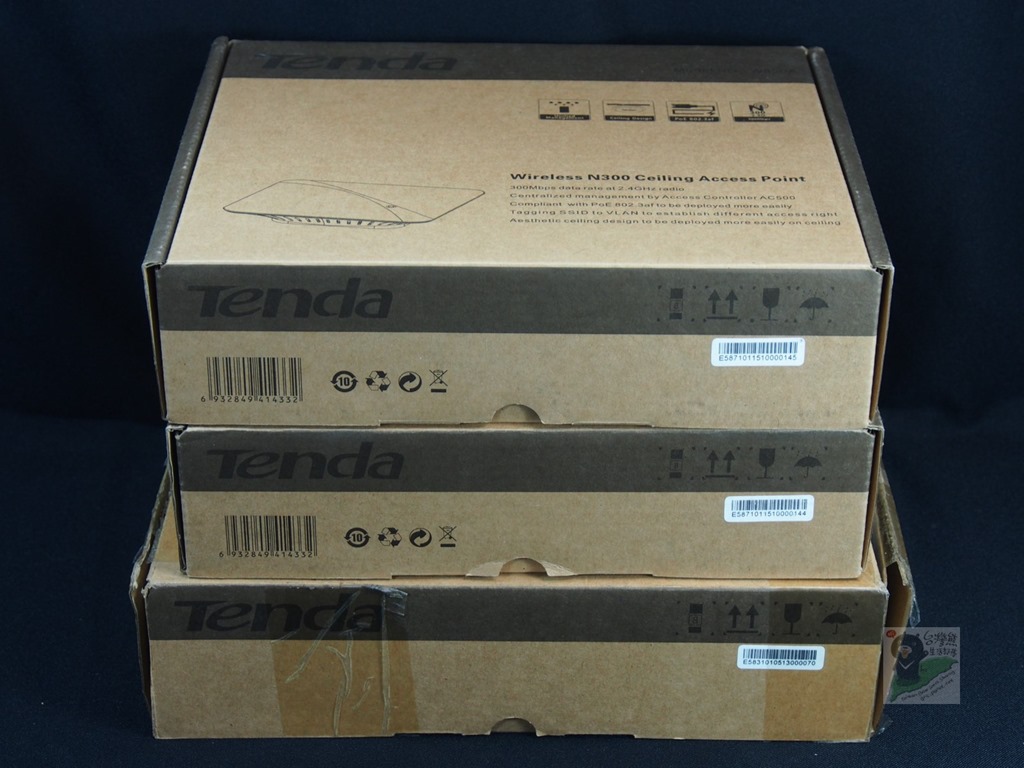

這次的開箱採用2台TENDA W330A搭配一台TENDA AC500,這樣的組合可以依需求安排,一台AC500可以支援最大64個AP,所以這模組可大可小。







(^(T)^) 為何需要TENDA PoE交換器就由W330A開箱說起

網友應該會好奇TENDA AC500與W330A既然是”可以搭配的組合”,那中間為何一定要”夾”一台TENDA TEG10009P-EI PoE交換器呢?所以就讓咱們先由TENDA W330A開箱,這樣大家很容易明白!

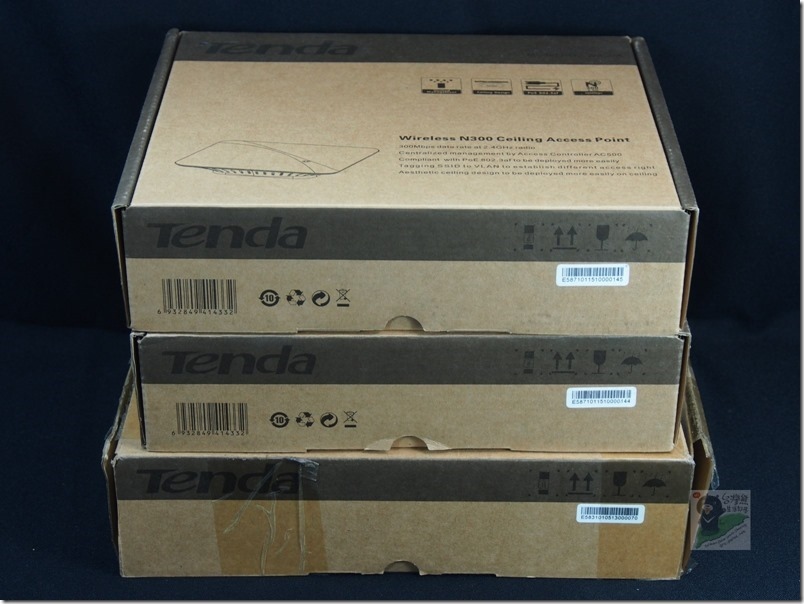

圖 W04-W05 雖是工業包裝但是由包裝上仍然可以清楚看出TENDA W330A是802.11n 2.4G 300Mbps的無線AP。而且因為他就只是無線AP的功能,所以他必須搭配TENDA AC500來進行其他的管理,同時由規格中也可以知道W330A是支援802.3af,也就是支援PoE供電的端點裝置。

W04

W05§ W04-W05



W330A的硬體規格:

AP Type: Fit AP

Dimension : 159X159X40mm

CPU: 300MHz BCM5357C0

Interfaces: 1*FE LAN Port

Antennas: 2*3dbi printed antennas

LED indicator: SYS

Button : 1*Reset

Maximum Consumption: 6.5w

Power : PoE 802.3af

Operating Temperature: -10℃~45℃

Storage Temperature: -30℃~70℃

Operating Humidity: 10%~90% non-condensing

Storage Humidity : 10%~90% non-condensing

Certifications: FCC/CE/RohS

W330A的軟體規格:

Compliant Standards: IEEE 802.11n/g/b

Maximum Concurrent Clients : 30

Maximum output power : 20dbm

LAN Setting: Dynamic IP

Wireless Basic Settings: 4 SSID 、 Channel 1-13 、 Output power adjustable 、 QLAN

Wireless Security Settings: 64/128 WEP 、 WPA-PSK 、 WPA2-PSK

AP Management function: Centralized managed by AC500 、 Support Reset from AC500 、 Support upgrade firmware from AC500 、 Support reboot at regular time

需要其他規格、參考資料,可以上官網或是洽詢代理商極速網訊( http://www.tmst.com.tw )。

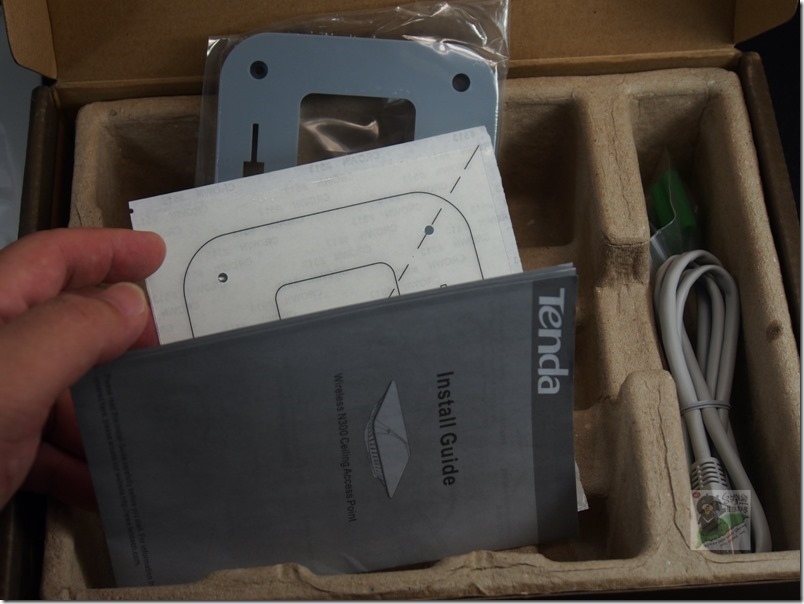

圖 W06-W07 開箱咯~,TENDA W330A是一台2.4G 300M吸頂/壁掛式 POE 無線基地台,所以相關的壁掛與固定用的定位紙卡也都有附,相當貼心。

W06

W07§ W06-W07

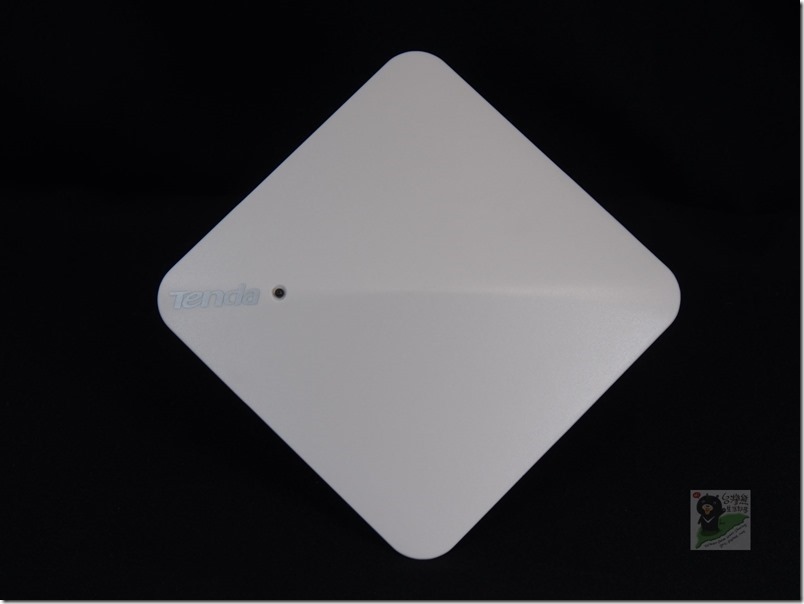

圖 W08 熊曾經在臉書單獨PO了W330A的圖片,因為W330A的造型真的是簡單俐落又不失美感,所以有網友猜他是手機使用的無線充電盤^^。

W08§ W08

圖 W09-W12 其他角度的W330A

W09

W10

W11

W12§ W09-W12

圖 W13-W15 騰達W330A的RESET鍵與RJ45接頭…對~他沒有變壓器的插孔設計,也沒有實體的電源開關,電源的啟閉都可以透過PoE由控制端來控制,所以可以降低在設備端被誤關閉這類不該存在的問題^^。

W13

W14

W15§ W13-W15

也因為沒有變壓器供電孔的設計,所以除非用電源轉換套件(但多此一舉…XD),所以PoE集線器就是必備了,看到這應該疑問已解^_^







(^(T)^) 開箱主控的TENDA AC500

前面開箱TENDA W330A的時候TENDA AC500多次被提及,相信他的主控地位與W330A的組合運用不難了解,沒有AC500時W330A也就沒有辦法發揮他AP應有的角色。同時因為AC500最多可以同時支援64組AP,所以分布在各房間或是各樓層,甚至是各個Villa裡的無線AP就不需要一個一個去到現地作處理,除非線路鬆脫或是硬體故障!

W16§ W16

事實上,現在不管是民宿或是飯店,無線上網已經是標準配備,反而很多飯店房間已經沒有看到RJ45網路孔,這代表無線網路的成熟也是趨勢。相對的由建置到管理與維護就更加重要!即便是六個房間的民宿也是一間一台無線路由器,「[熊愛恆春][民宿] 台南恆春墾丁2 天一夜醬玩之好好住、好好睡、有特色的民宿-阿嘉耕逃,南國熱情的所在!智慧旅遊就要這樣~.~」( 點擊可閱 https://twbear.cc/blog/post/111505561 ),跟以前只有一樓大廳有無線上網的時代已經大大不同。



但是這樣的一間房一AP各自一個SSID的方式,在小房間數的民宿還可以負擔管理的壓力,還有SSID之間不一致的困擾可以利用公告來補足,但對多房間的飯店業,還有多單位的企業就不是合適的作法!而AC500搭配W330A就是這問題的解決方式,尤其是現在是服務當家的數位時代,除了客戶使用的無線網路SSID之外,行政管理使用的SSID、安全監控使用的SSID……甚至ROOM SERVICE與點餐使用的SSID……如果要採用傳統的有線搭配AP方式,不只線路佈線的繁複,整個管理與安全上的維護更是課題。





圖 W17-W18 AC500屬桌上型應用設備配件簡單,但是內部卻是採用1GHz Broadcom ARM CPU、16MB series flash、128MB parallel flash、128MB RAM,所以不要輕看他。

W17

W18§ W17-W18

以前在規劃與施做無線網路建置,看到一台無線分享器的安裝,由有線網路到電源的佈線,還有之後的分享器設定與更沉重的日後維後與問題排除,現在看過AC500以下功能特色,你應該就不會煩惱了,搭配W330A你就可以中央管控,現地只要進行線路鬆脫或是硬體故障時的替換這樣簡單的動作就可以了!

無線基地控制台功能特色:

※可遠端管理最多 64 個 AP

※支援跨 VLAN 管理

※支援多組 SSID

※Web 管理介面

※具備即時或定時重啟所有AP

※具備中央控制統一或批次進行 AP 韌體更新

※具備 5 Gigabit LAN Ports,可設定連接不同的 VLAN

※支援 AP 隔離功能



另外 TENDA AC500相關規格如下:

Maximum Manage numberof APs : 128

Dimension : 210mm*130mm*30mm

Weight : 3.5kg

CPU : 1GHz BCM4708

Interfaces : 5*GE LAN Ports

LED indicator : SYS, PWR

Button : 1*Reset

Maximum Consumption : 9w

Power : AC10~240v 50/60Hz 0.6A

Operating Temperature : -10℃~45℃

Storage Temperature : -30℃~70℃

Operating Humidity : 10%~90% non-condensing

Storage Humidity : 10%~90% non-condensing

Certifications : FCC/CE/RoHS

AC500軟體規格部分:

Compliant Standards : IEEE 802.3ab/3u/3

DHCP Server : Support

VLAN : Support

Wireless Basic Settings : 4 SSID 、 Channel 1-13 、 Output power adjustable、 QLAN

Wireless Security Settings : 64/128 WEP 、WPA-PSK 、 WPA2-PSK

AP Management Function : Discover AP Automatically 、 Distribute Configuration、Automatically 、Modify the Description of Aps 、 Manage SSID, channel, security, 、 output power 、 Monitor the AP online status 、 Monitor the client’s online status 、 Upgrade firmware for AP 、 Define reboot schedule for AP 、 Email and desktop alert 。

需要其他規格、參考資料,可以上官網或是洽詢代理商極速網訊( http://www.tmst.com.tw )。

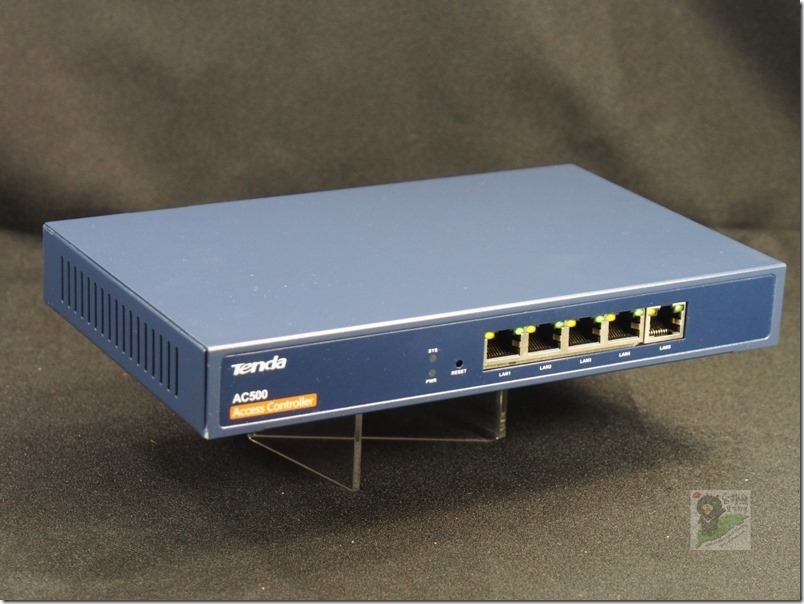

圖 W19-W22 正面就是5個主要gigbit RJ-45,指示燈與RESET按鈕。

W19

W20

W21

W22§ W19-W22

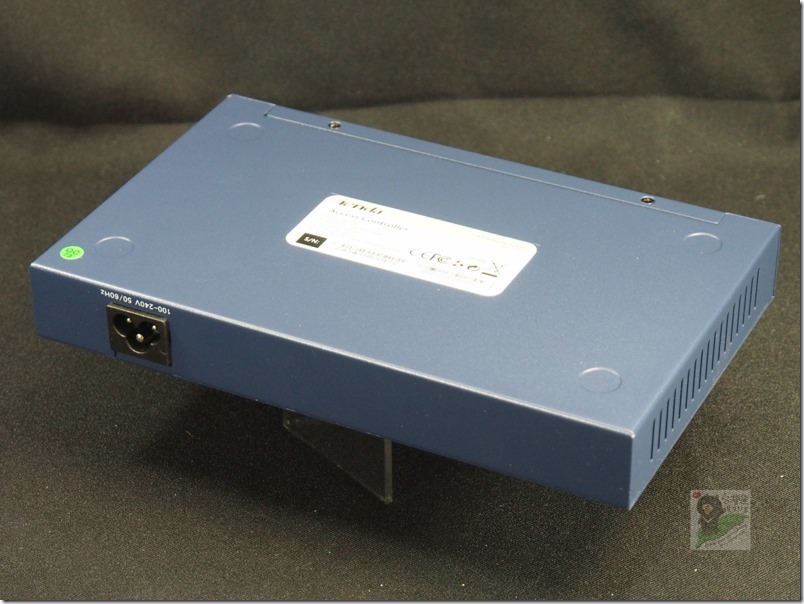

後面就是電源孔,外觀就像一般鐵殼5 PORT giga交換器。

圖 W23-W24 再來就是將AC500 → TEG1009P-EI → W330A 串接起來…作簡單實測。

W23

W24§ W23-W24

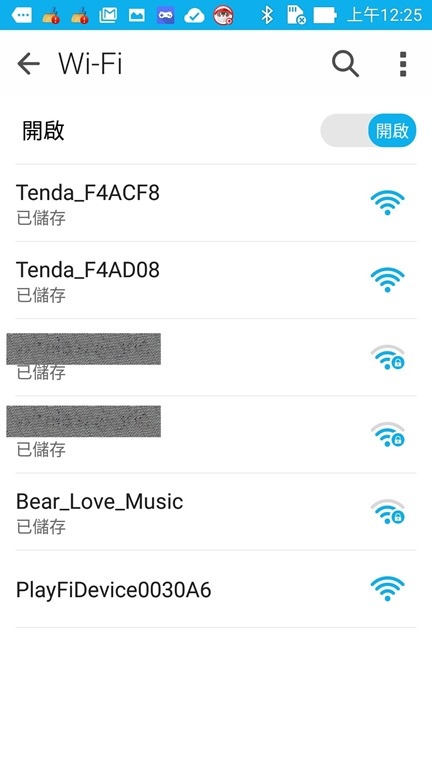

圖 W25 經由手機進行偵測,正確抓到,至於AC500的設定畫面就不多占版面,日後有進階應用的時候再來跟大家依應用實例分享好了。

W25§ W25

經過這樣的簡單開箱與測試,相信對有這方面需求的已經不難了解像這樣的組合的應用領域,尤其他可以是單一模組的應用,也可以構成多模組的整合應用,規模就依您的需求來做為調節與規劃咯!利用AC500搭配多個W330A THIN AP,這樣就可以建構一個跟現實生活的3G/4G網路相同原理的”WIFI無線漫遊網路,透過AC500的單一管理頁面,輕鬆的將多個W330A THIN AP建構為單一的SSID提供使用者在其間輕鬆的漫遊,使用裝置在不同的W330A之間游動,不須再經歷辨識、登入、登出的繁複認證與中斷,由AC500的管理機制來讓他輕鬆進行WiFi無線漫遊。



當然一如前面提及的,善用W330A可以同時支援4SSID,加上利用AC500可以支援64AP,要同步建置4SSIDWIFI無線環狀網路絕非難事,這時可以將其中各環分別應用在提供客戶使用、公司或飯店的行政無線網路、特定服務網路或是安全無線網路,來使用尤其這一陣子校園巡守與安全監控議題正受關注,這樣的WiFi無線漫遊的較大頻寬與穩定傳訊對校園、社區、飯店的安全都是有助益的!所以善用AC500TEG10009P-EIW330A這組合,在建置的規畫與一置性、還有管理方便性、應用的多元化上,可以做的比想像多更多,這就讓大家自己來發揮想像力了!









(^(T)^) 熊熊想說……

對很多有佈線經驗的人來講,放網路線、佈電源線相信大家都同意這是件相當辛苦的事,尤其是水電施工還有證照上的需求,網路線+電源線…常常讓管線肥大到不行,不只難度增加、線材費用、人力工資還有重要的日後維護都不可忽視,所以善用PoE供電網路集線器,再加上有線與無線的搭配佈建,相信較大網路環境的佈建與維護會變得較為輕鬆。加上以騰達 AC500+W330A 這樣的集中式管理延伸式的大範圍面積無線網路涵蓋做法,可以降低有線網路的鋪設數量,標準型無線路由器的使用,也因為AC500+W330A的組合特性,集中控管也讓管理與維護負擔降低,相對的人力成本與維護本也會減少,就現在的佈建施作與往後長期的維護都是省荷包的妙方。

W26

W27§ W26-W27

具有彈性與模組式擴充,也是AC500、TEG10009P-EI、W330A這組合的優點,簡單的講就是好的基礎網路就夠好了之後,好擴充也好管理,這樣才是MIS網管人力往往不是很足夠的旅館業與多樓層及大園區面積商辦民宿等可以優先考慮的應用概念,就提供大家參考。有實際規劃與施作上的疑慮,也可以進一步跟擁有豐富規畫經驗的極速網訊官方網站技術人員詢問,熊問過了…他們這一部分是沒有額外收費的,還會就近介紹鄰近你的經銷商給你喔!這樣沒有MIS的業者也就不用擔心設定與維護的問題了!好啦~ HDCCTV話題最近持續發燒,熊要來去玩玩看,玩過後再來跟大家聊聊…^^,Bye~~~。
