[熊愛4C]MESH網狀網路技術再添新兵-TENDA MW6 nova WiFi魔方三顆組,搶先上市前開箱安裝設定實測(下)!

前一篇TENDA MW6派出nova魔方單兵就成功達陣…所以接下來就全軍轉換戰場,繼續挑戰都市叢林。

本篇文章分享主題有:

Tenda MW6挑戰厚實結構的大樓建築

nova魔方的添加操作程序

台灣熊挑戰建構AC完全涵蓋的MESH WiFi網全室高速上網

實測推論驗證官方宣告的500平方公尺涵蓋

大家好奇與關心的MESH節點傳遞,網路會不會掉速。

跟著這樣做舊筆電也可以享受高速無線上網



N49





回頭說明一下,這是即將在台上市的Tenda MW6 nova WiFi魔方開箱評測,如前所述MW6可以聯合作戰構成綿密WiFi訊號涵蓋的MESH網,也可以彈性分離讓單兵自行出任務,經過前一篇的開箱與實際測試,單兵就能征服超大坪數的無阻礙空間,真的超厲害!厲害之外還有一些意外的彩蛋,所以就請繼續看下去吧!

文章上集主題有:

※ TENDA MW6 nova WiFi魔方規格與開箱

※ MW6 nova 魔方單兵攻擊含訊號涵蓋測試

還沒看過(上集)的可以先前往閱讀→ [熊愛4C]擴張式網路系統MESH再添新兵,TENDA MW6 nova WiFi魔方即將在台上市,搶先上市前開箱安裝設定實測(上)!





(^(T)^) TENDA MW6 nova WiFi魔方挑戰建築叢林

人家說高樓大廈林立的都市,最可怕的其實還是都市叢林…不是啦~人家是說無線網路(包含通訊的4G、3G訊號)最怕的還是高樓大廈厚實的結構,遇到大樓所有的無線網路都會七折八扣,所以既然TENDA MW6在無阻隔室內空間表現遠遠超過他標示的涵蓋面積,那就回頭回來熊窩進行室內叢林挑戰考驗好了,看是不是可以輕鬆簡單的完全涵蓋台灣熊的活動場域 ^_^ 。



N49A

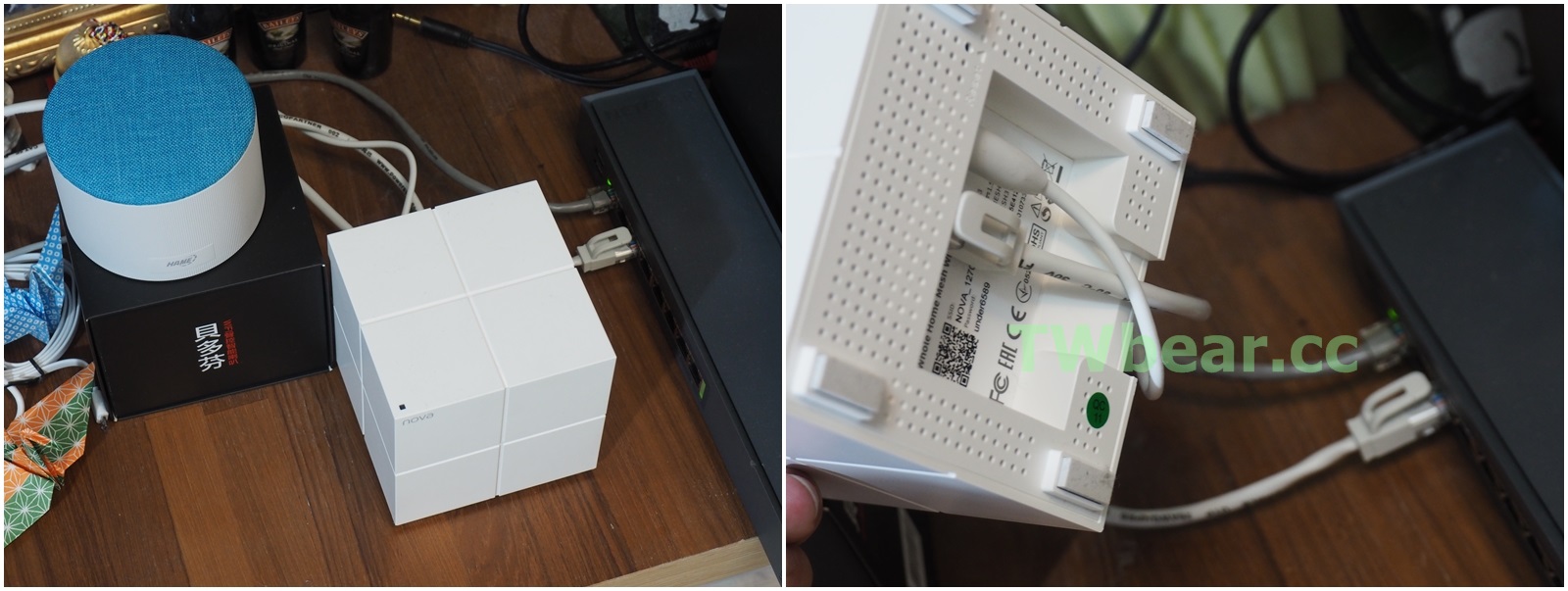

前一個單元單兵在大空間測試的是自動取得IP(DHCP)方式,既然在熊窩,那就測試PPPoE好了,這次直接把TENDA MW6 nova 魔方接到熊窩的寬頻網路,順便可以跟手邊的筆電在有線、無線網路交手一下,當然室內各角落還是利用LG G6來施測,這樣也可以跟無阻隔大區域測得的訊號強度做個比較。



N50

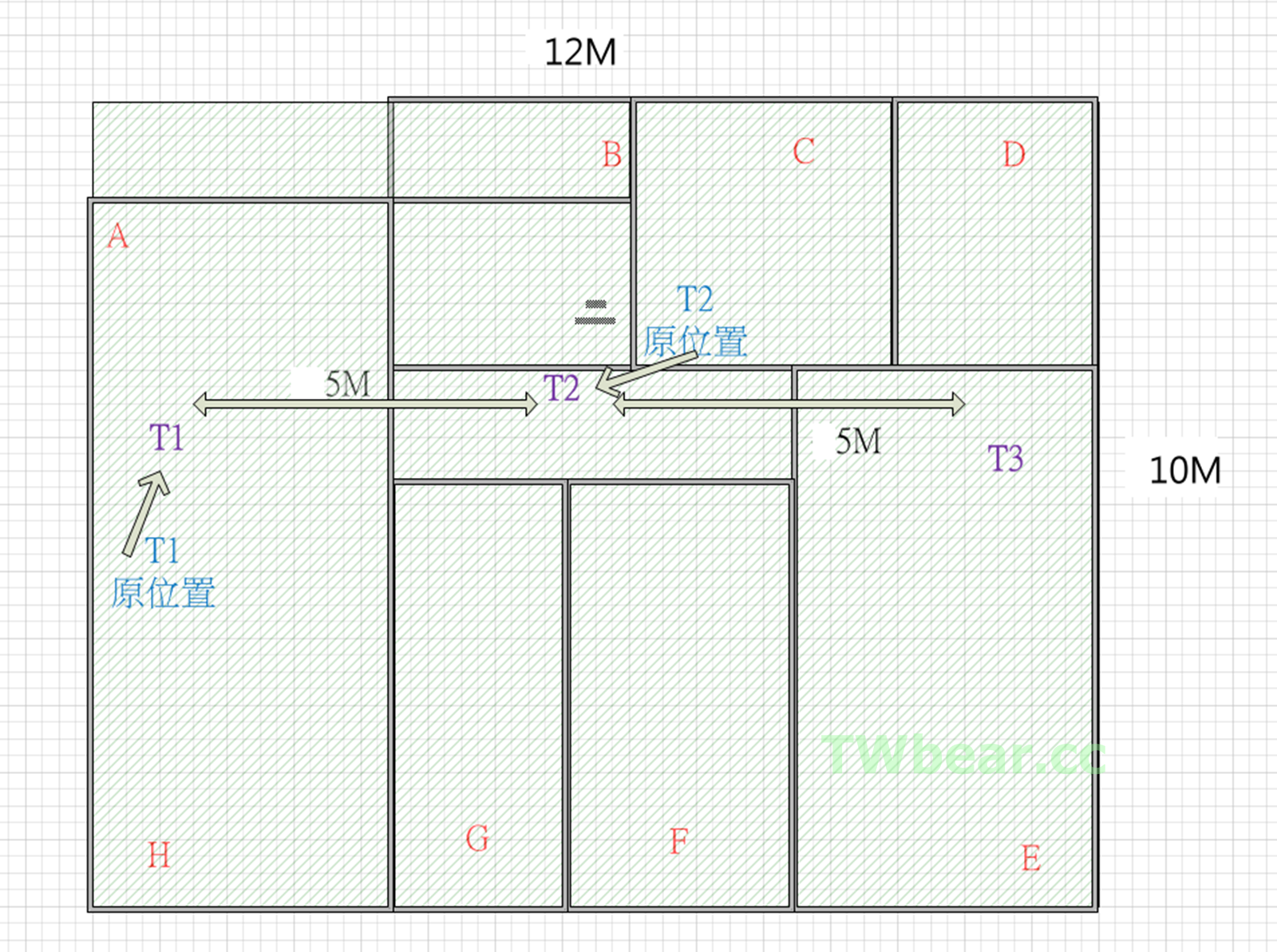

第一次測試的位置,一樣是採用單兵,擺放位置在藍色T1,後來依實測數據決定加入第二位nova魔方戰士在藍色T2位置,原先表現不佳的幾處測點B、C、F立即獲得明顯的改善,數據提升漂亮。但也觸動了好奇的台灣熊想要利用三台nova魔方組成伍戰鬥隊形(縱隊形式)來達成AC完全涵蓋的MESH WiFi網全室高速上網的想法,所以後來繼續添加第三顆nova魔方,並把藍色T1、T2位置移到了最後的紫色T1、T2位置,讓三顆nova魔方成趨近一直線的縱隊來提供AC訊號覆蓋熊窩。

換言之,原先藍色T1、T2確實已經達成熊窩全室WiFi訊號的提供,是這次最佳的解決方案。讓三顆魔方一起運作,除了要達成AC全室覆蓋的好奇之外,也是要設室MW6每個魔方之間速度傳遞的情形,是不是有大家最關心的掉速情形。後來為了測試否掉速同時也要抓一下在都市大樓建築中一組MW6是不是有機會真的涵蓋500平方公尺的面積(官方網站公告之面積),所以在把紫色T2拿掉,然後觀察初測訊號死角的速度表現,再來推估以此測試實力可以達成的涵蓋面積,藉以驗證一下TENDA MW6。不然一顆nova魔方在大面積無阻隔的環境完成任務,對好奇的台灣熊太沒有挑戰性了…XD。

所以測試數據就分成藍色T1、藍色T1+T2、紫色T1+T2+T3、紫色T1+T3四種組合,測具則有LG G6與熊窩測試使用的CQ62筆電(802.11n無線+100M有線),測點最終為A~H八個點,為了不太占用版面有些數據漂亮的就不重複放上來,所以怕圖多的人可以安心看下去 >.<” 。



N51

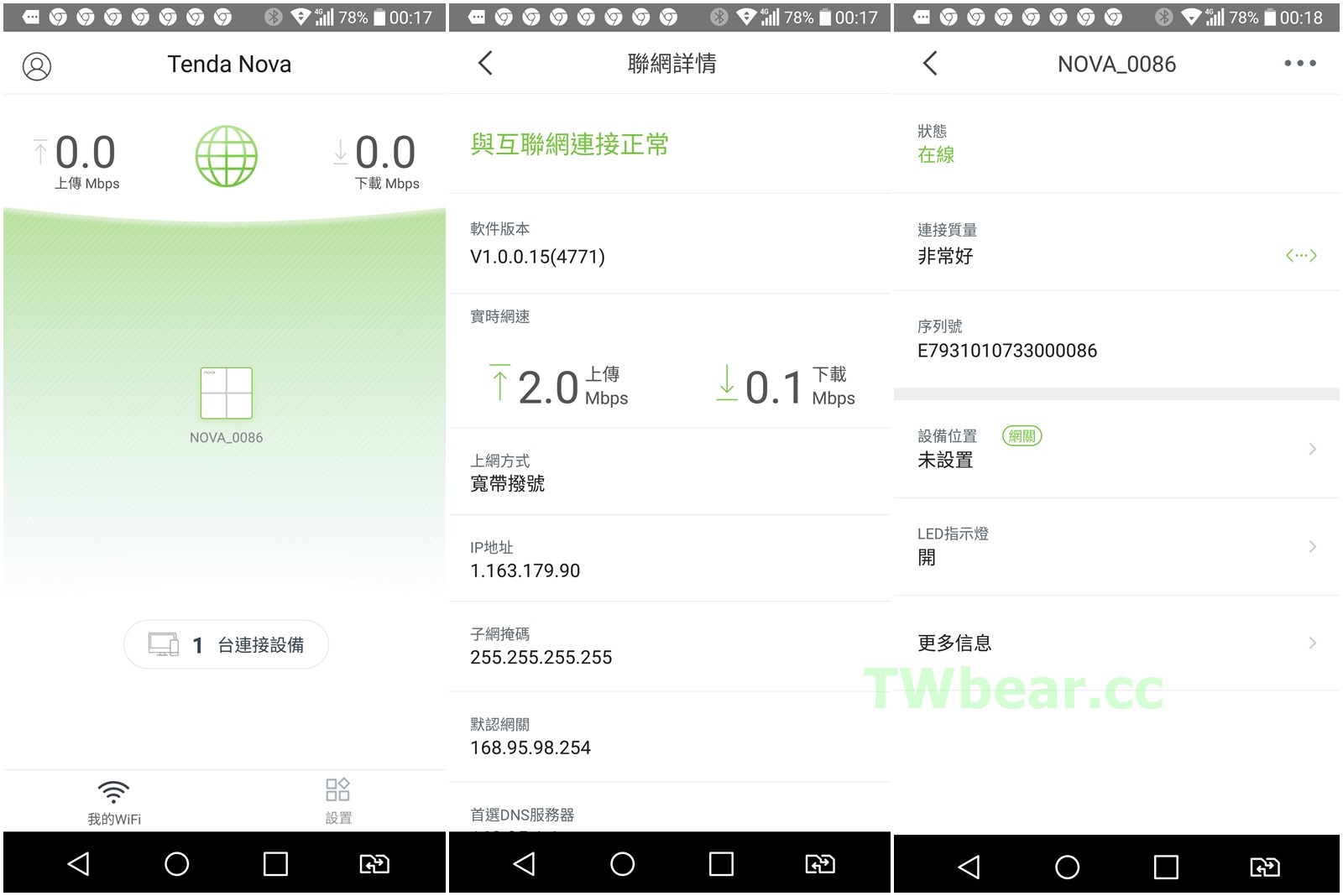

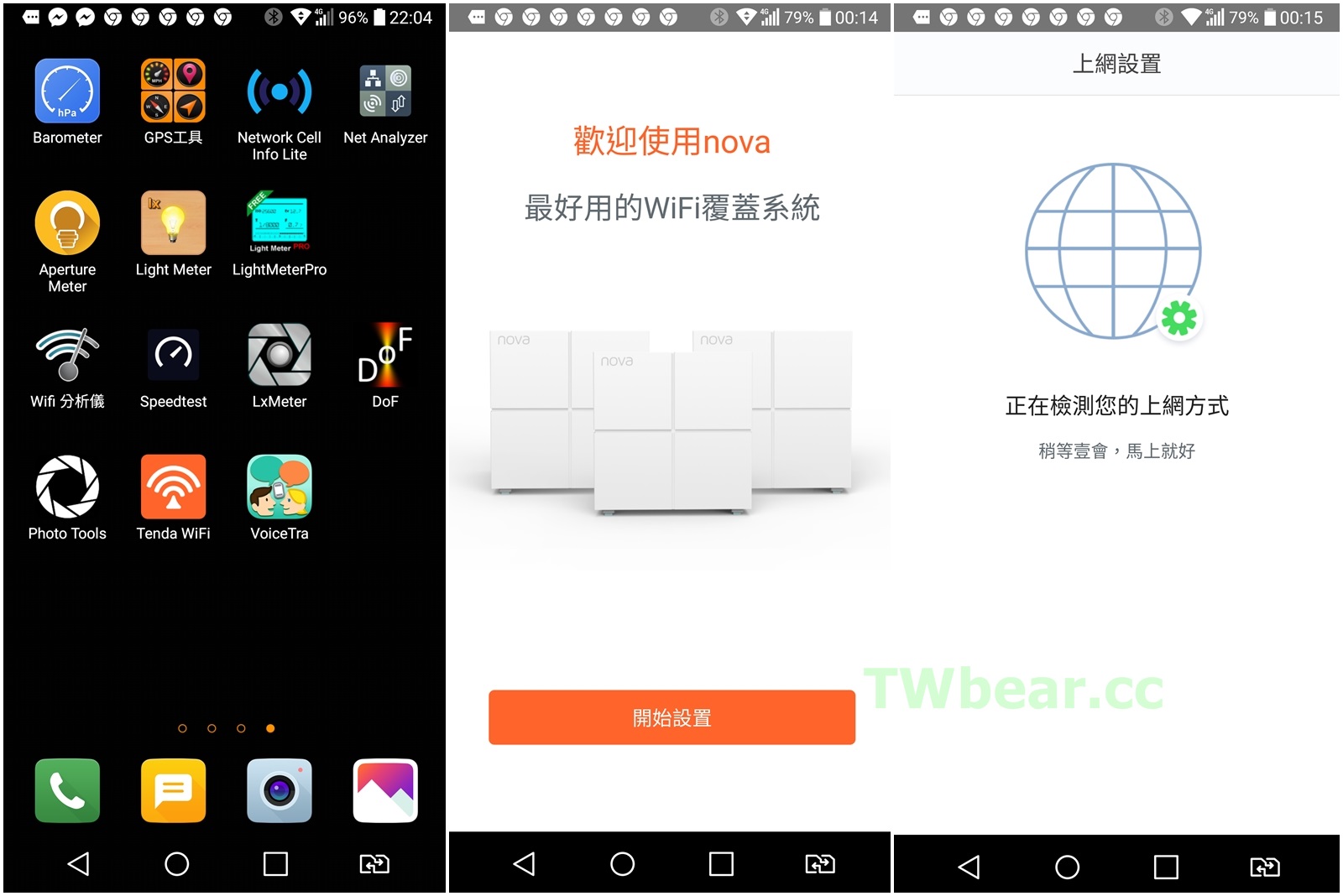

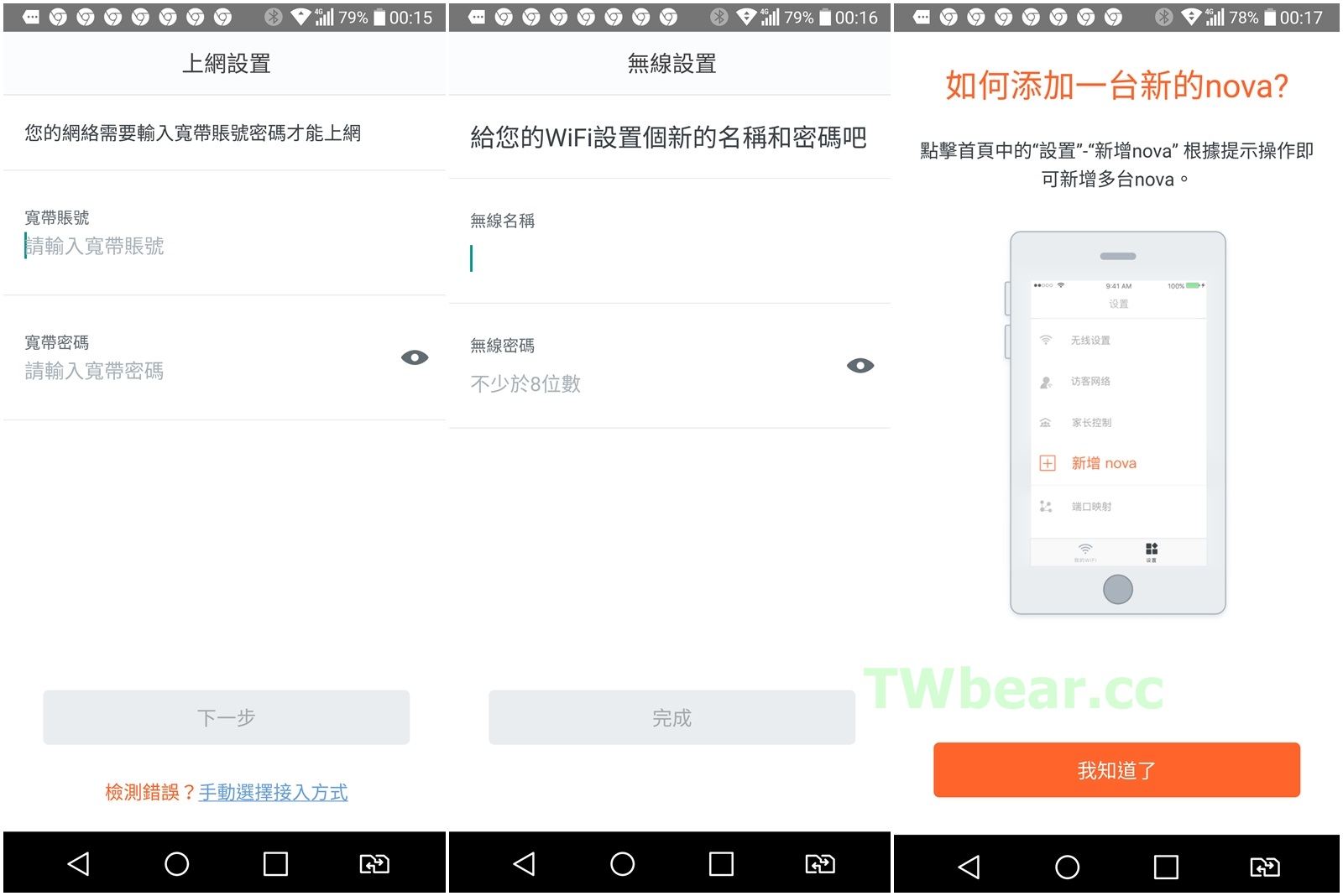

這次採用另一顆nova魔方,就是要驗證是不是每顆魔方都真的可以單獨當作WiFi無線路由器來使用,答案是肯定的!而且超輕鬆的…這次先把nova魔方擺到T1位置並通電,片刻之後再開啟TENDA WiFi app,他就直接抓到nova魔方並請我”開始設置”!



N52-N53

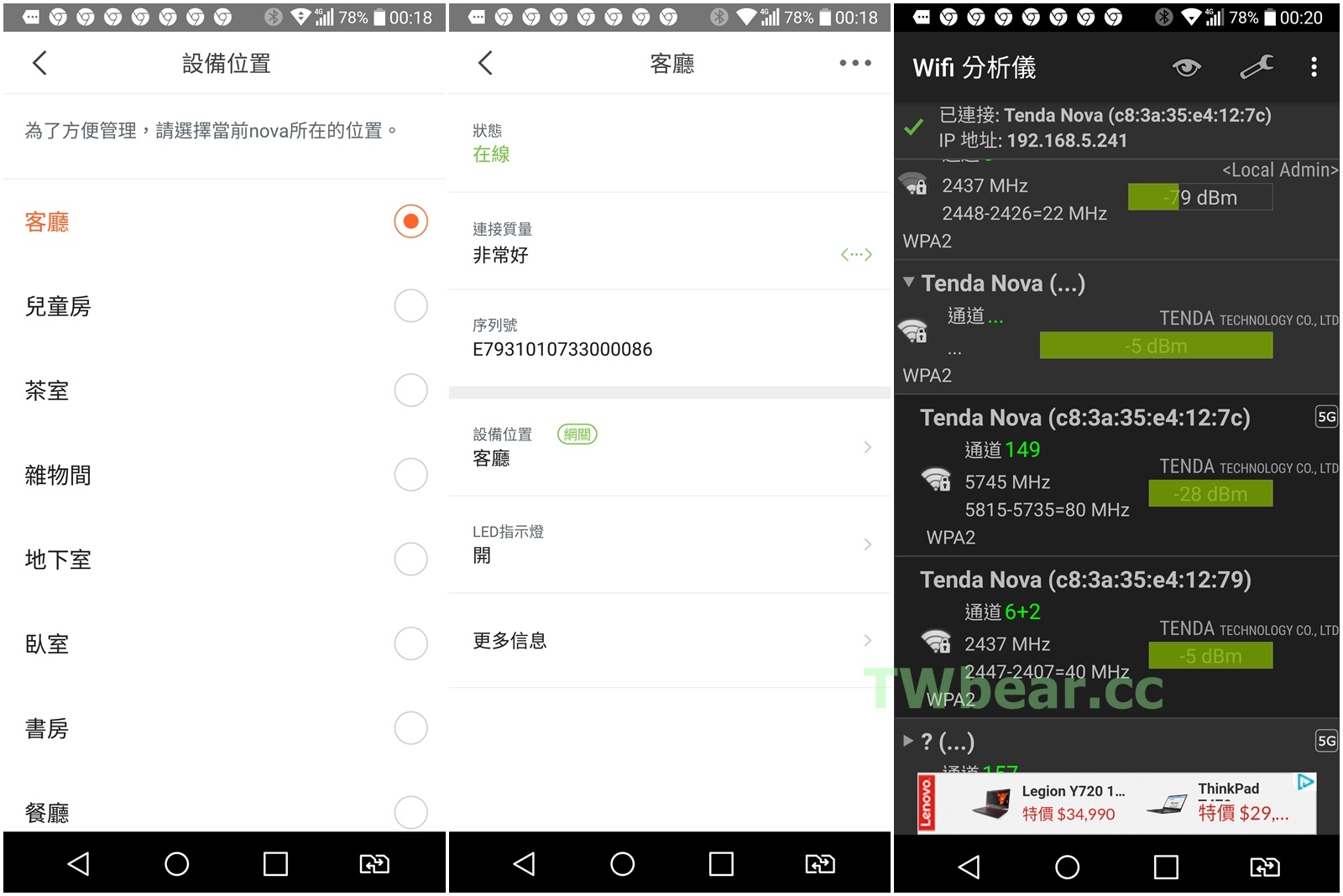

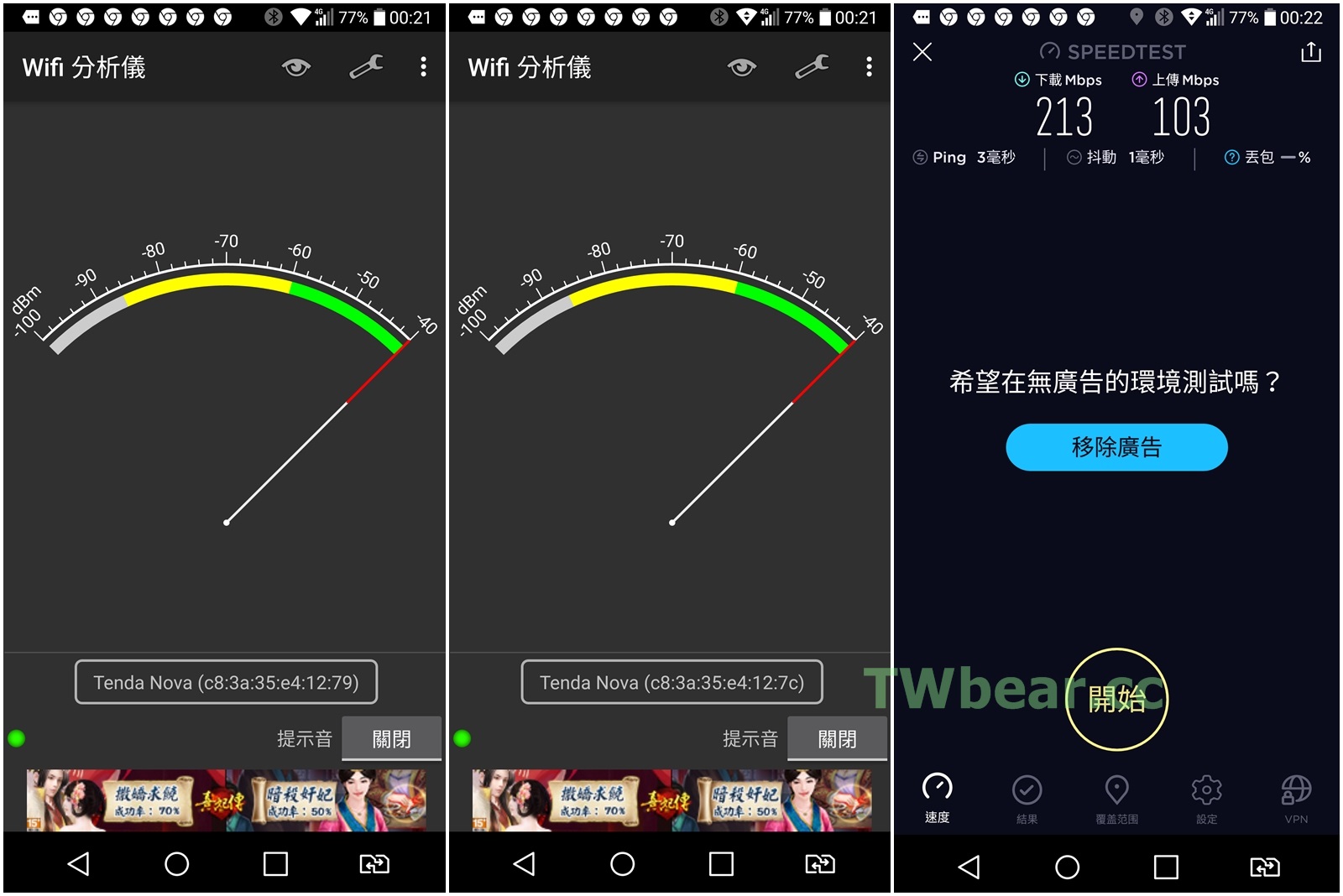

這次利用一下位置管理功能,把T1位置稱為”客廳”,由WiFi分析儀可以看到室接取802.11AC的訊號,直接利用LG G6測試上網速度為213 Mbps / 103 Mbps,速度表現相當好!

N54-N55

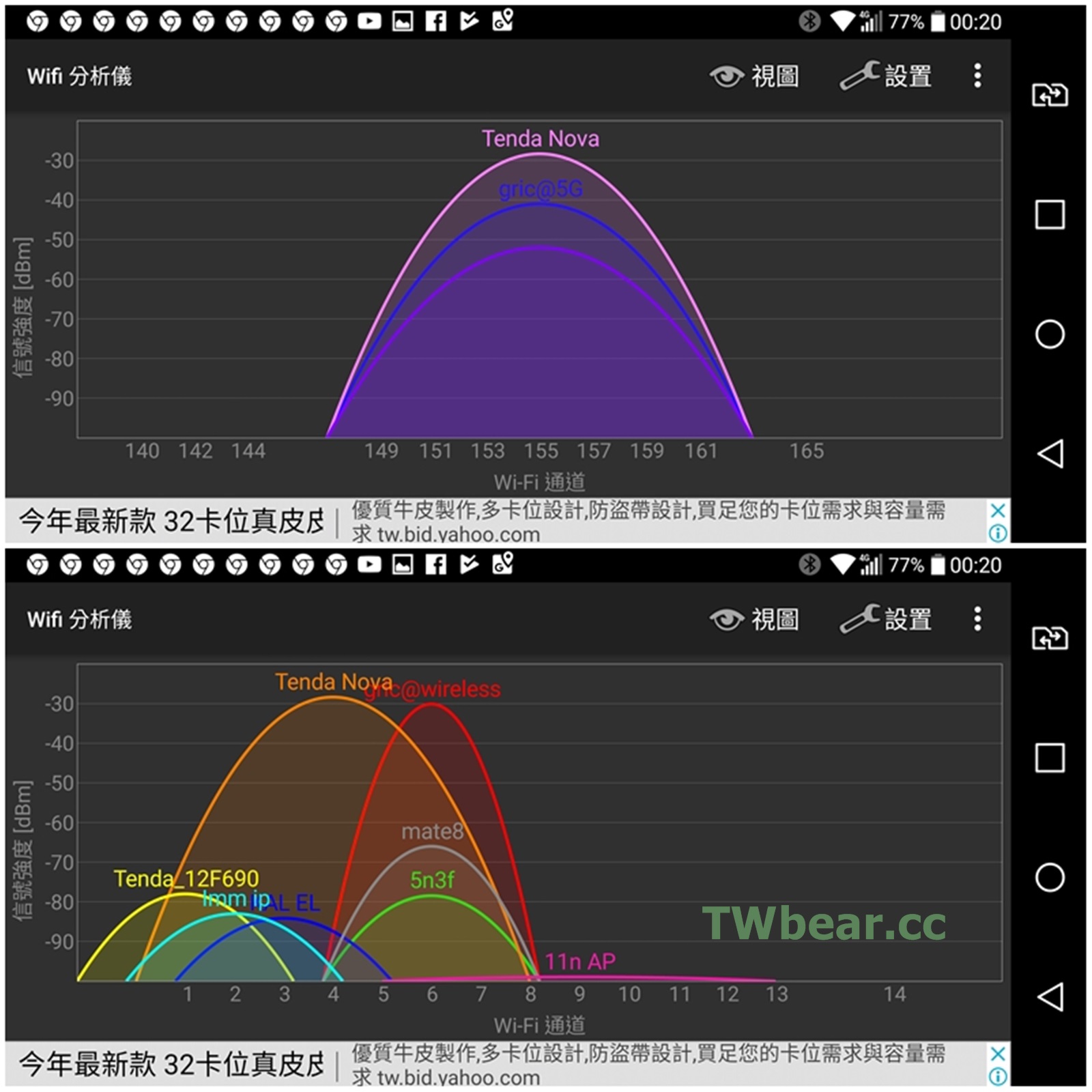

熊窩網路環境相對較沒有汙染,但還是看到7、8個2.4G頻段的SSID在那邊飄。



N56



直接挑戰已經知道的訊號死角,厚厚的牆壁、一堆電器做阻隔的B測點,還有鄰近B測點的C與最遠的測點D與F。



N57-N58

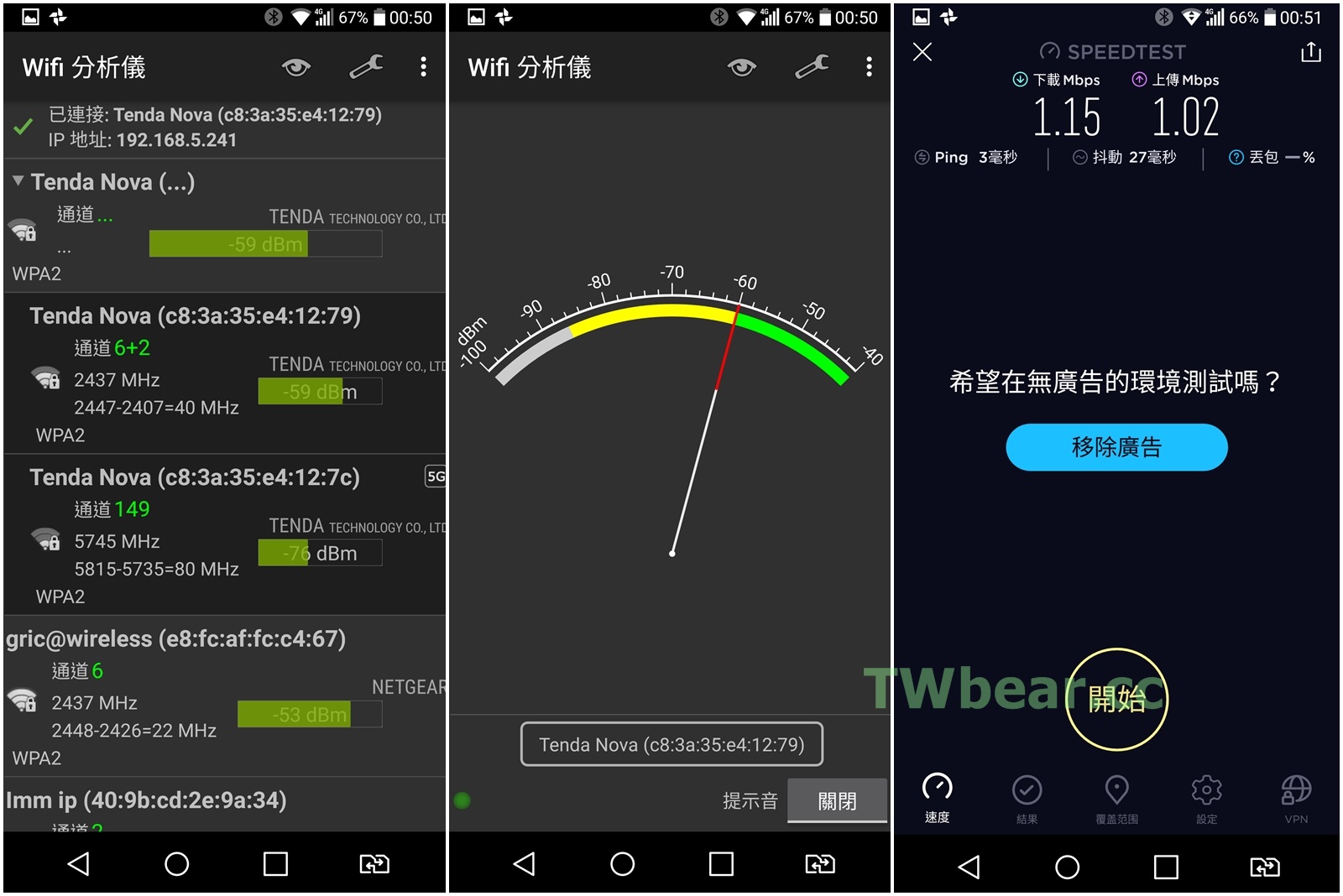

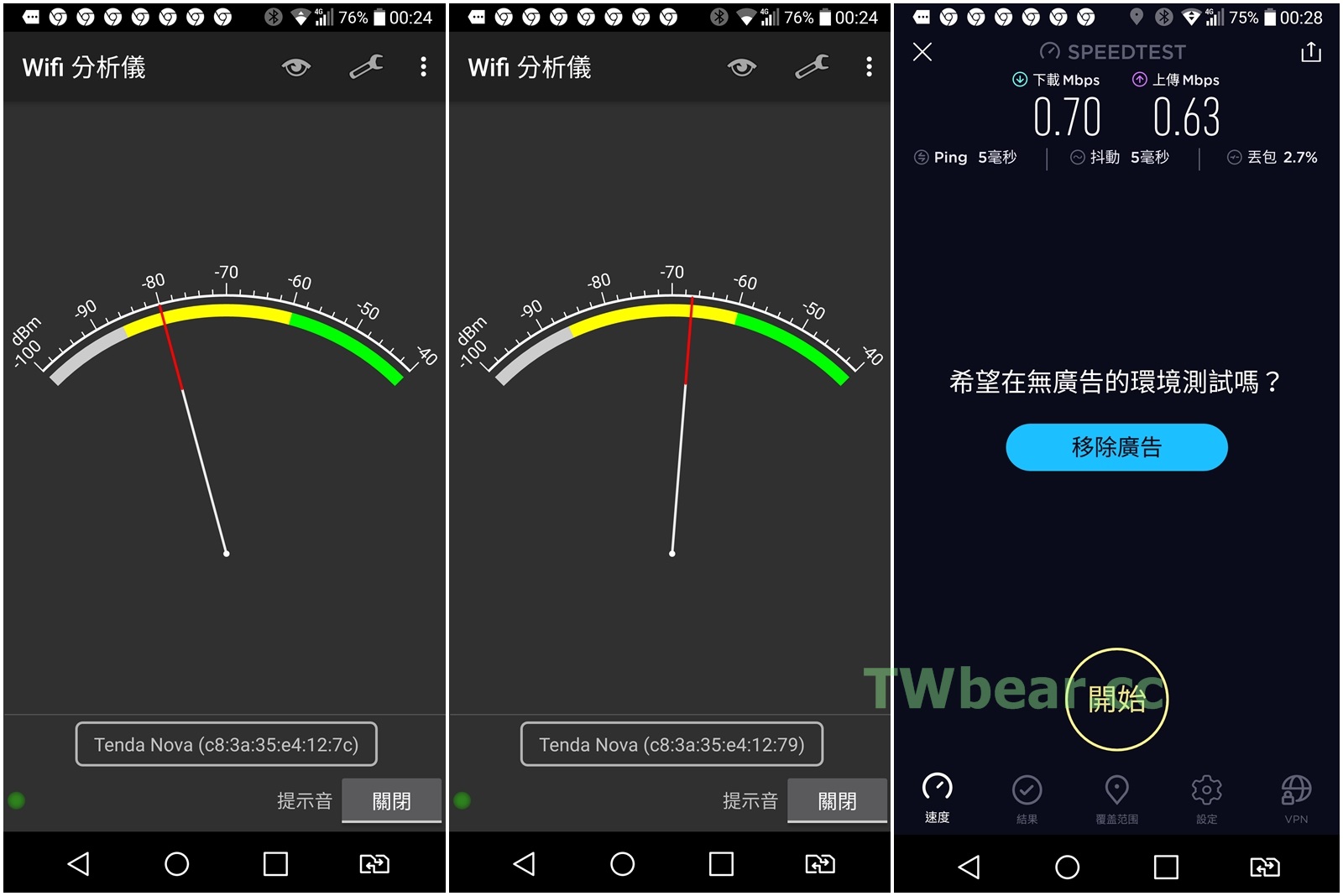

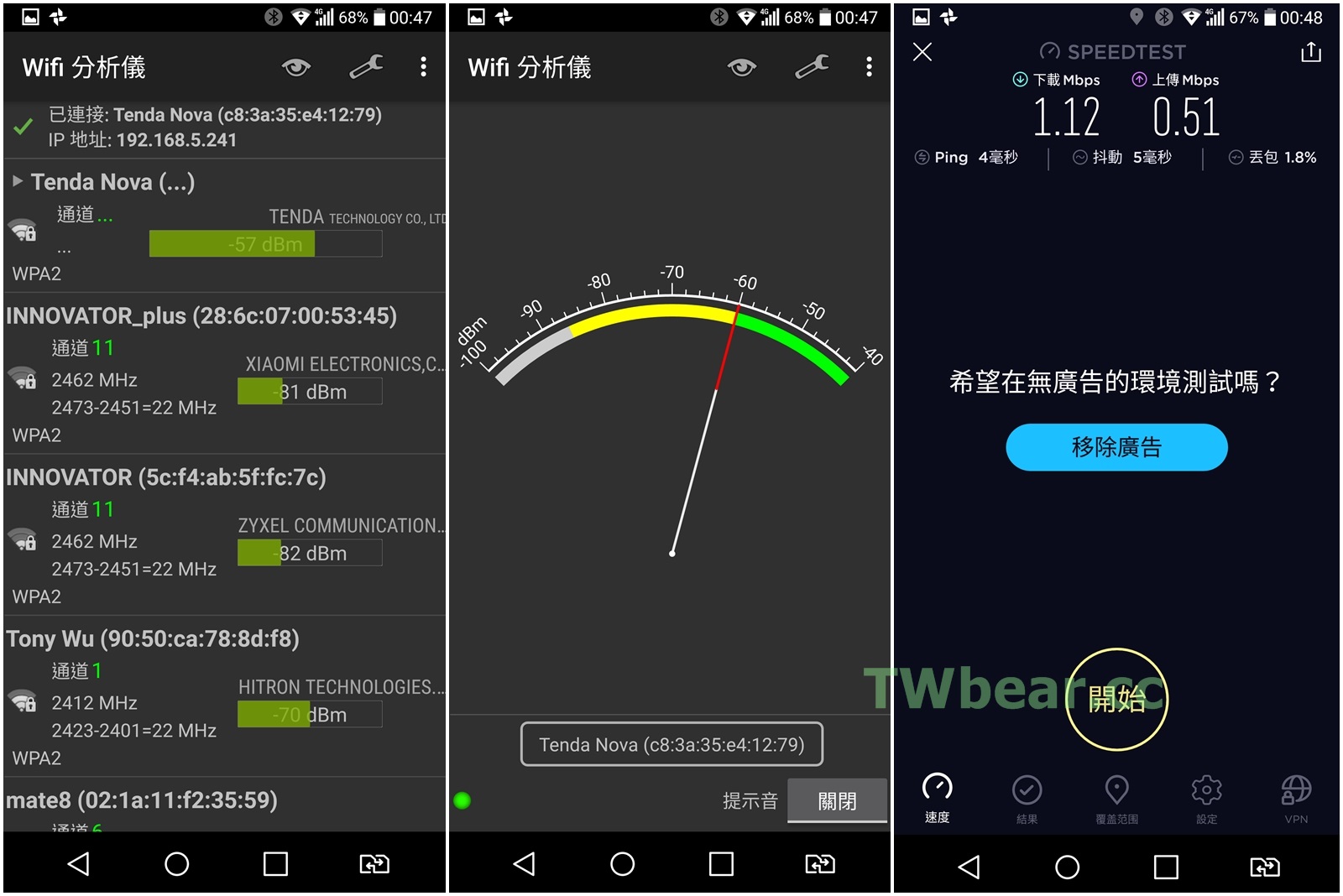

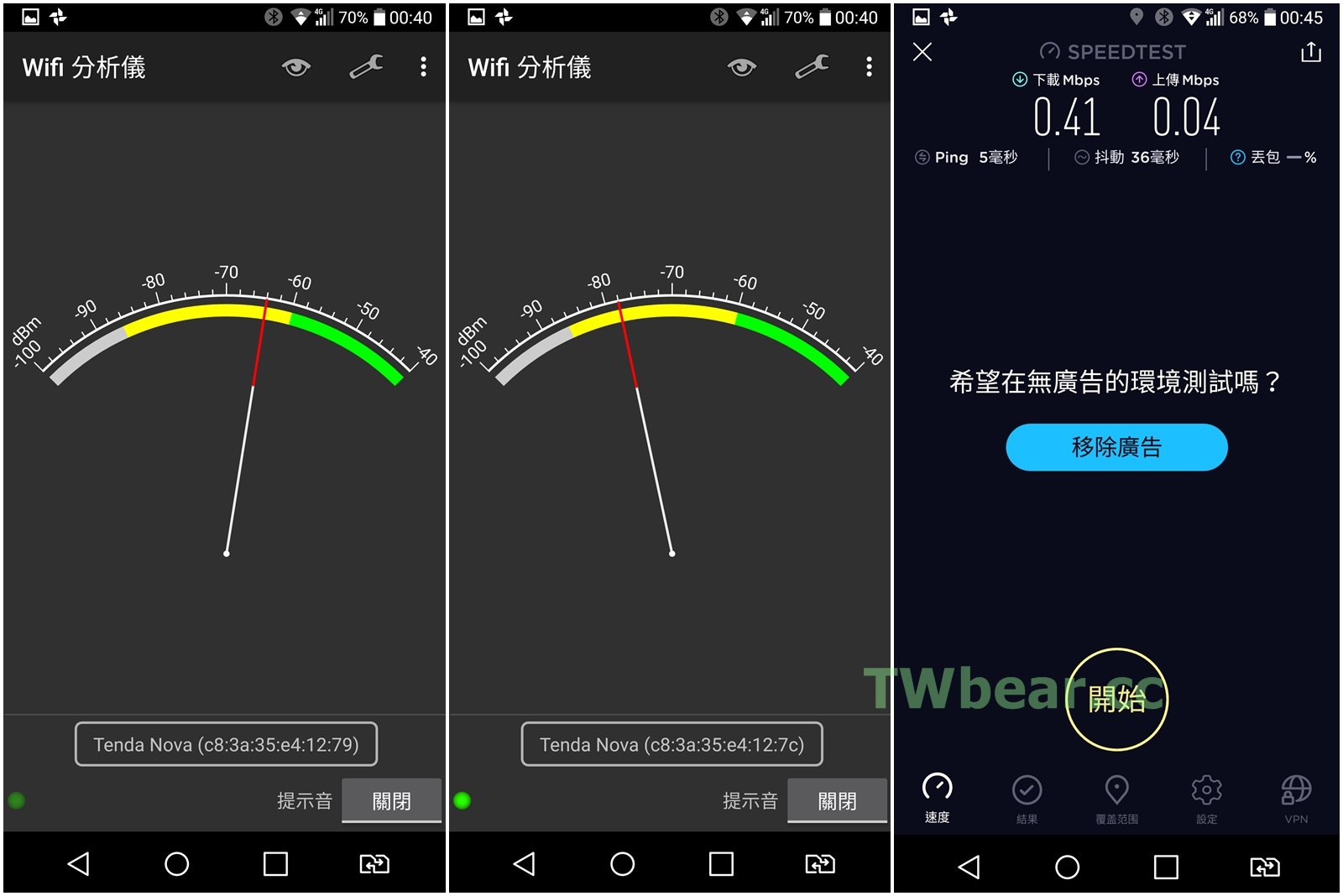

果然是都市大樓建築比叢林險惡,在B、C點訊號訊號低到不行,D、F點也只有1.x的速度,所以是該投入另一位nova魔方戰士的時候了!



N59-N60

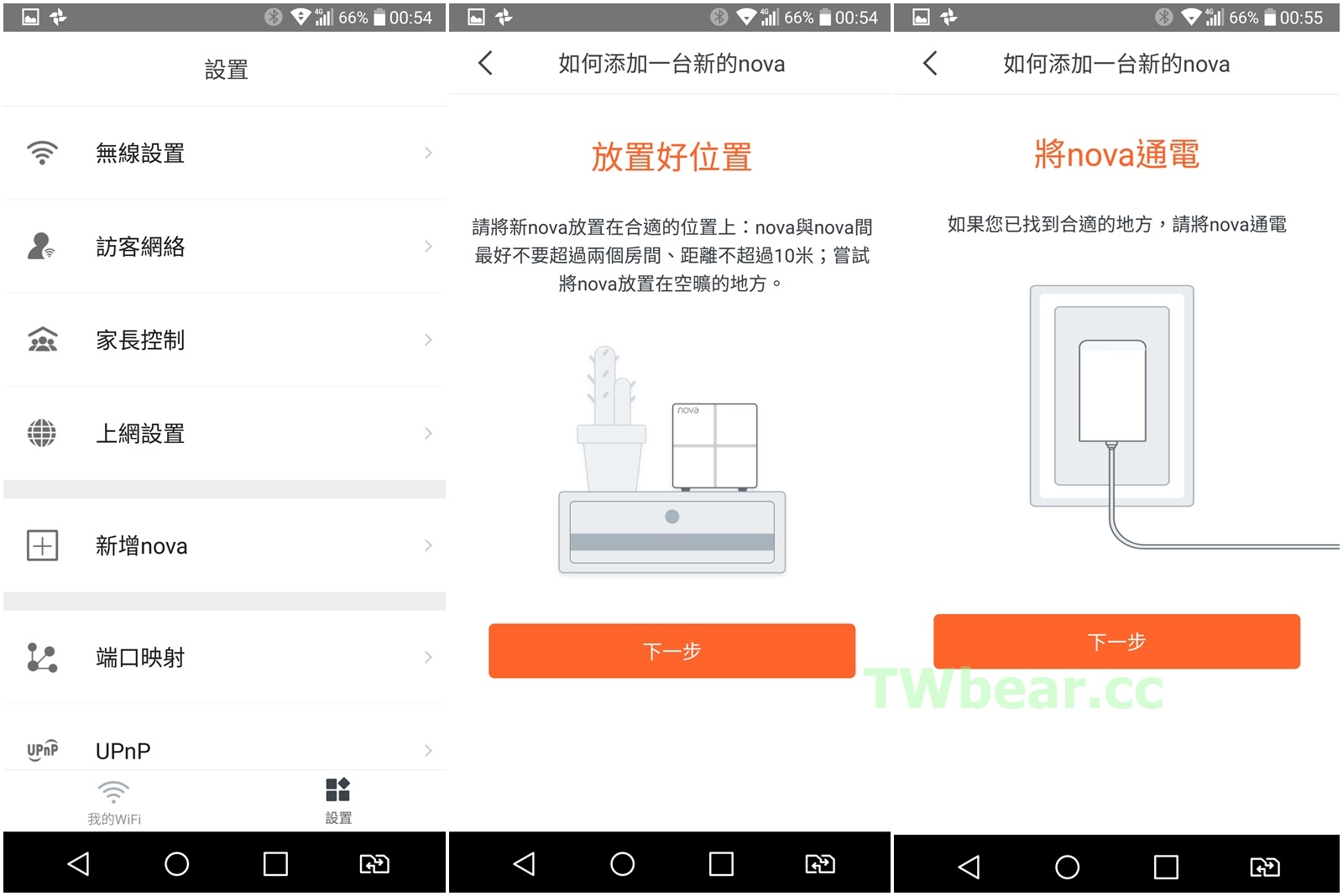

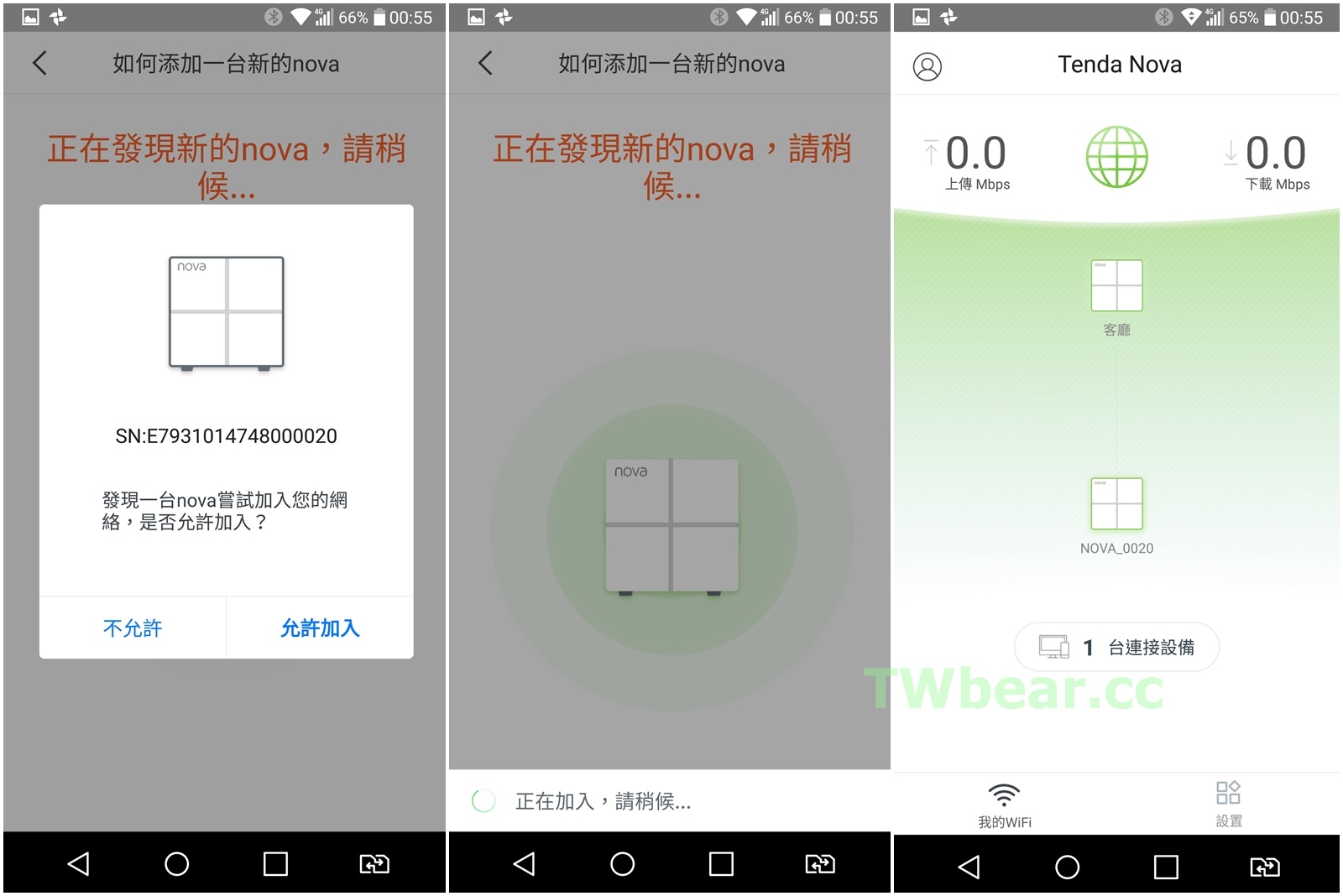

接下來就是新增nova的操作步驟實測,因為距離沒有超過TENDA官方建議的十公尺(雖然有隔著一道木門),所以台灣熊先把另一顆魔方擺到藍色T2位置並開啟電源,回到T1位置開啟app進行”新增nova”。



N61-N63

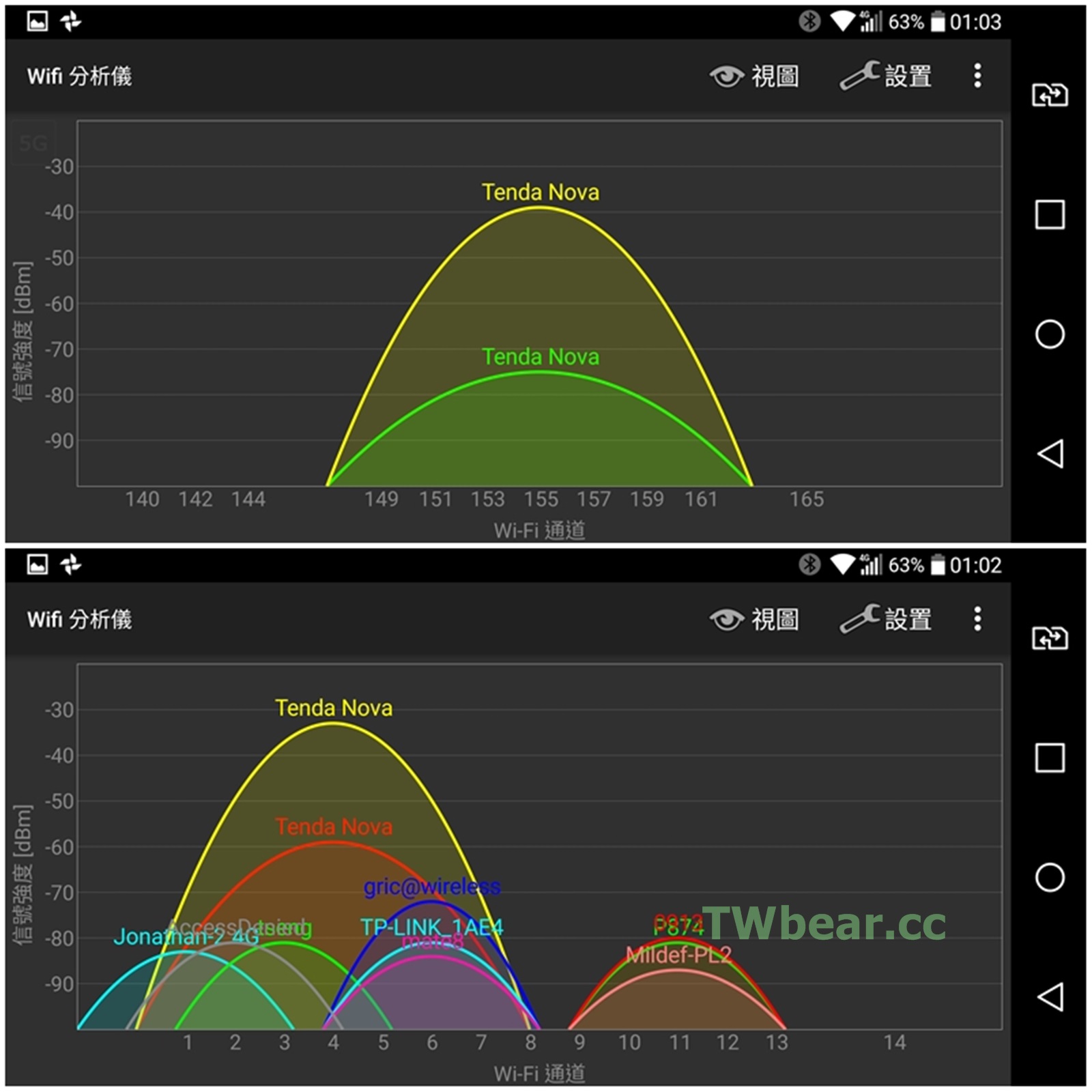

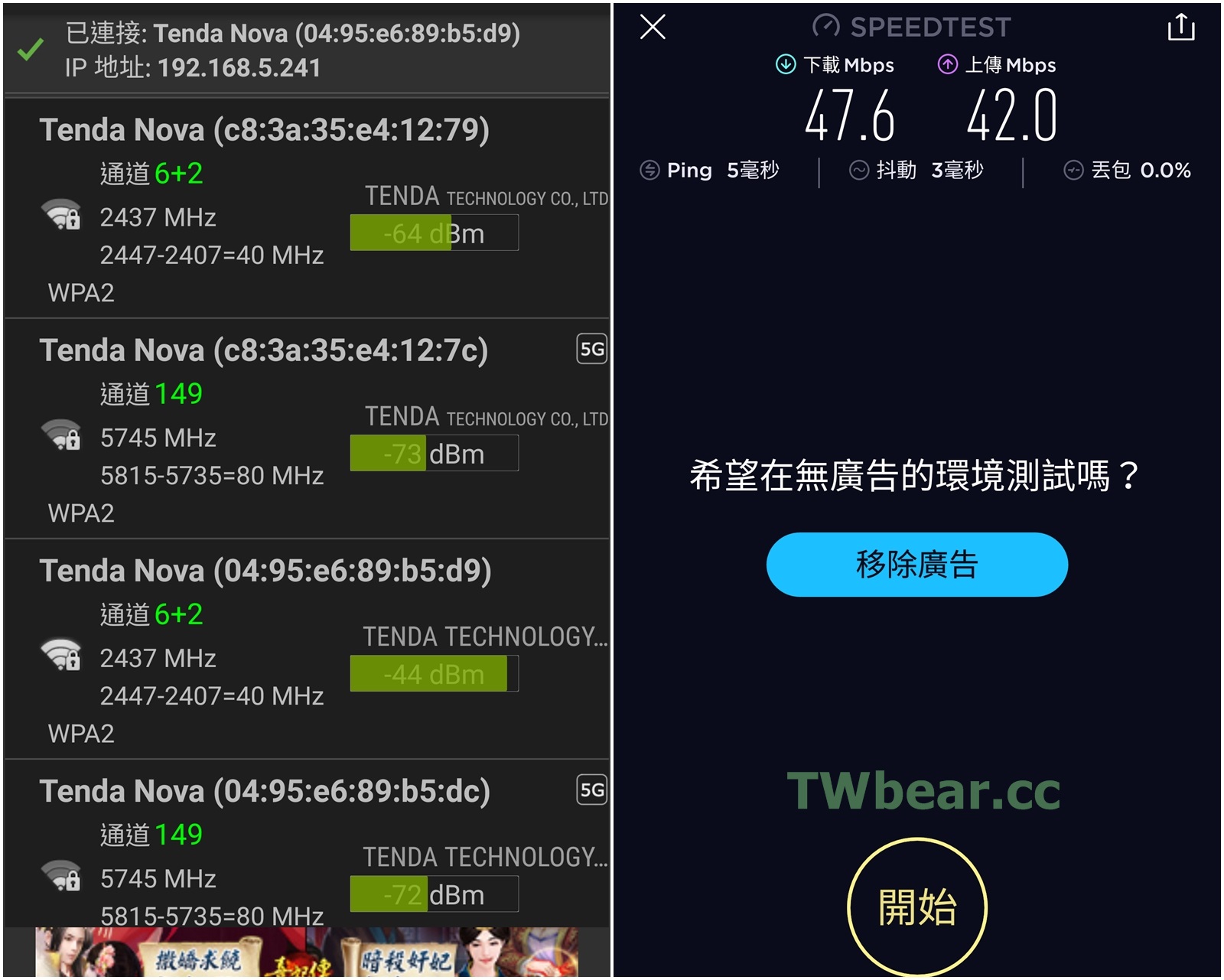

一樣不到一分鐘之內就完成了,在WiFi分析儀上出現了四個TENDA NOVA同名 SSID(2.4G、5G各兩個)。

立馬挑戰訊號死角B測點,走到B點點選TENDA NOVA…哇~速度改善超明顯,一下提升到47.6 Mbps / 42.0 Mbps,接取的是第二顆nova的2.4G。



N64-N65



測點B果然環境險惡,14~15個SSID飄阿飄的…不過…5G頻段很乾淨喔!

順便提一下另一種解決現有WiFi無線訊號死角的問題,適合使用面積雖大但手邊已經有採用的WiFi無線路由器,使用量也不是很大,所以不想花太多預算在WiFi網路設備上面,那就是想這樣採用WiFi無線網路中繼器來延伸你的網路,就像是有線網路的REPEAT類似作用,雖然不能像MESH一樣的近似無縫WiFi漫遊,但是價格先決、或是預算有限制的人可以考慮採用。→

消滅身邊的WiFi死角,簡單有效易用好設定的TENDA A301無線網路訊號延伸器開箱實測,一分鐘達成任務!







(^(T)^) MW6 nova 魔方成伍攻擊隊形5G網路達陣

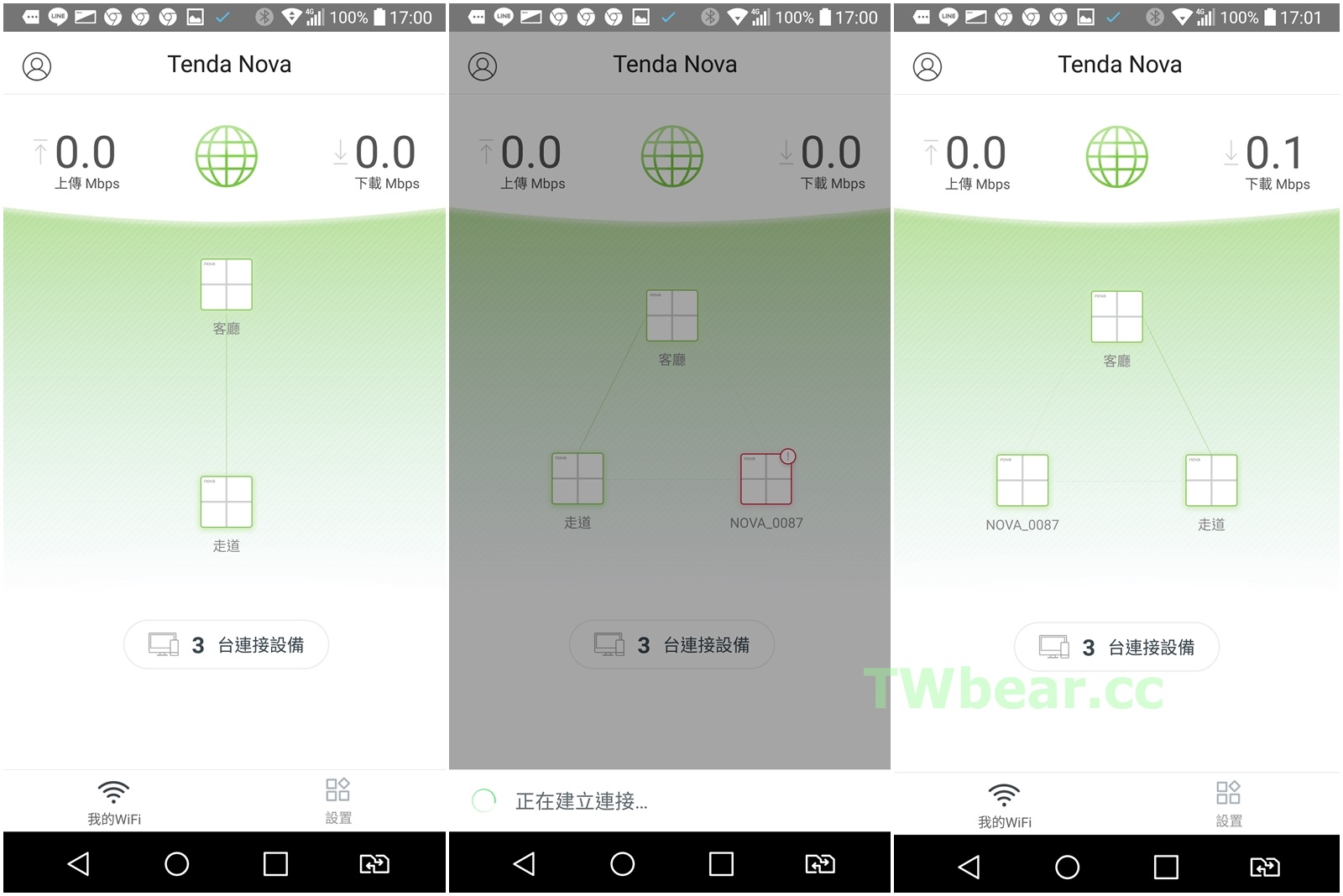

既然這樣…一不做、二不休…XD,來試試看改變一下T1、T2位置,同時投入第三顆nova魔方,看看是不是可以達成全室都是上網速度較快的5G WiFi訊號涵蓋 ^_^ 。



N66



新增nova的步驟就不再放上來占版面,請參考前面的文章。

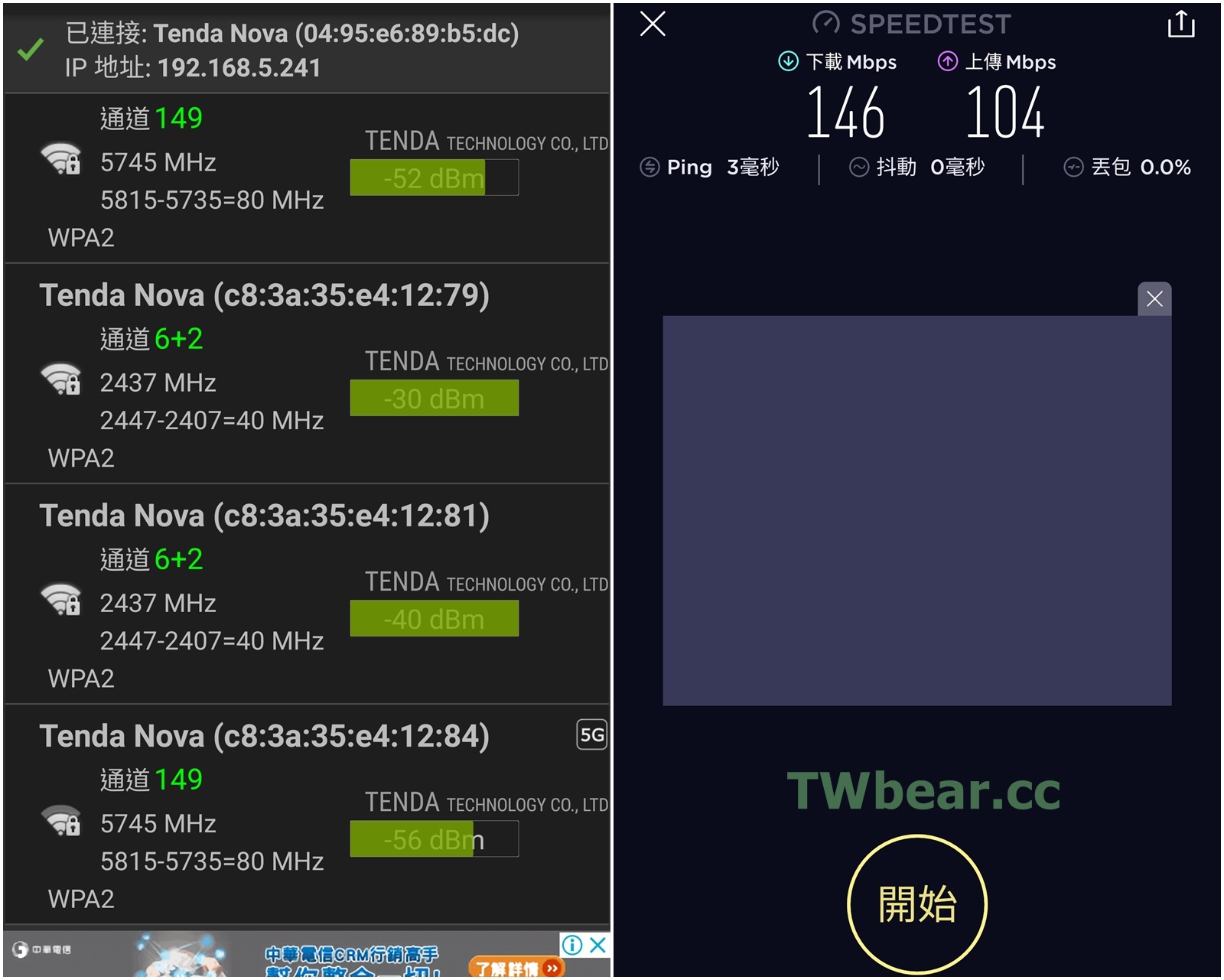

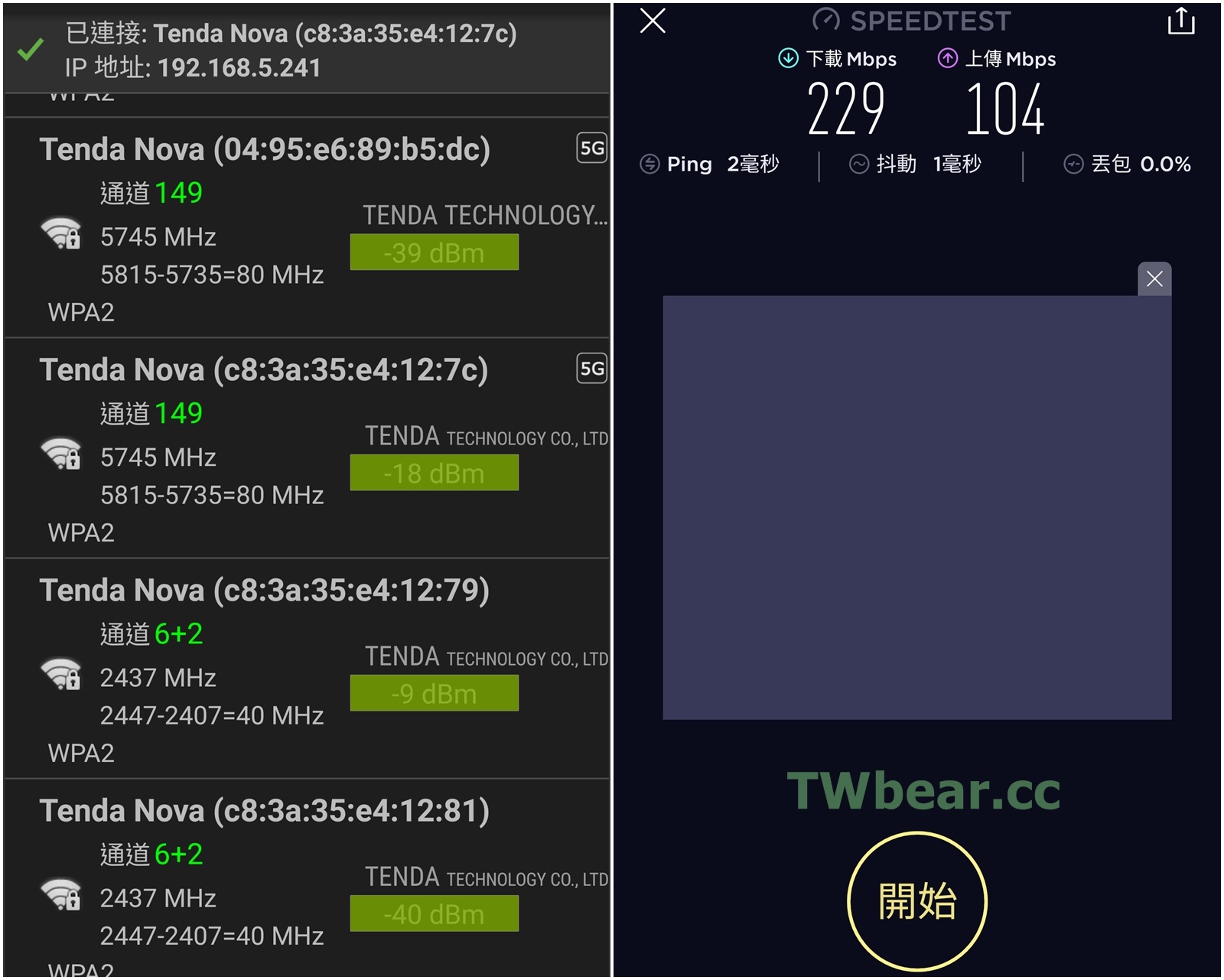

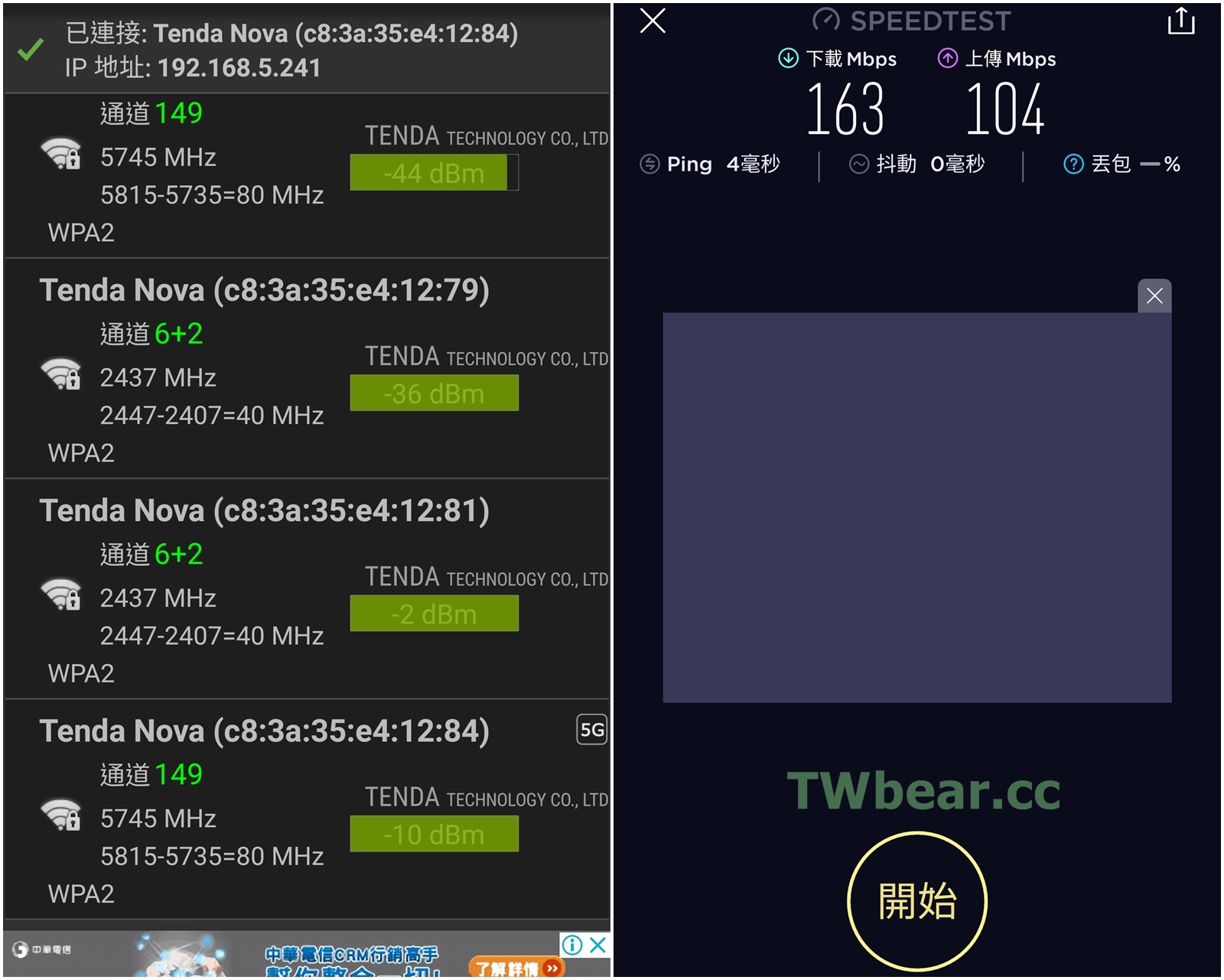

這裡直接來測一下T1、T2、T3之間的上網速度好了,點與點之間的距離約為米5~5.5米之間,速度測得 229 / 104、146 / 104、163 / 104,喔~~掉速…不是啦~大家要看仔細,nova 1是直接有線連接網際網路,所以LG G6接取到nova 1的時候就直接走有線出去了,所以跟MW6 nova間的訊號傳遞沒有關係!要比較nova 2、nova 3的速度才比較正確,以實測速度觀察…尤其是上傳速度都維持在104 Mbps,應該說MW6的整組運作很穩定。



N67-N69



點與點之間速度傳遞好是應該的,先瞧瞧訊號死角B點吧!

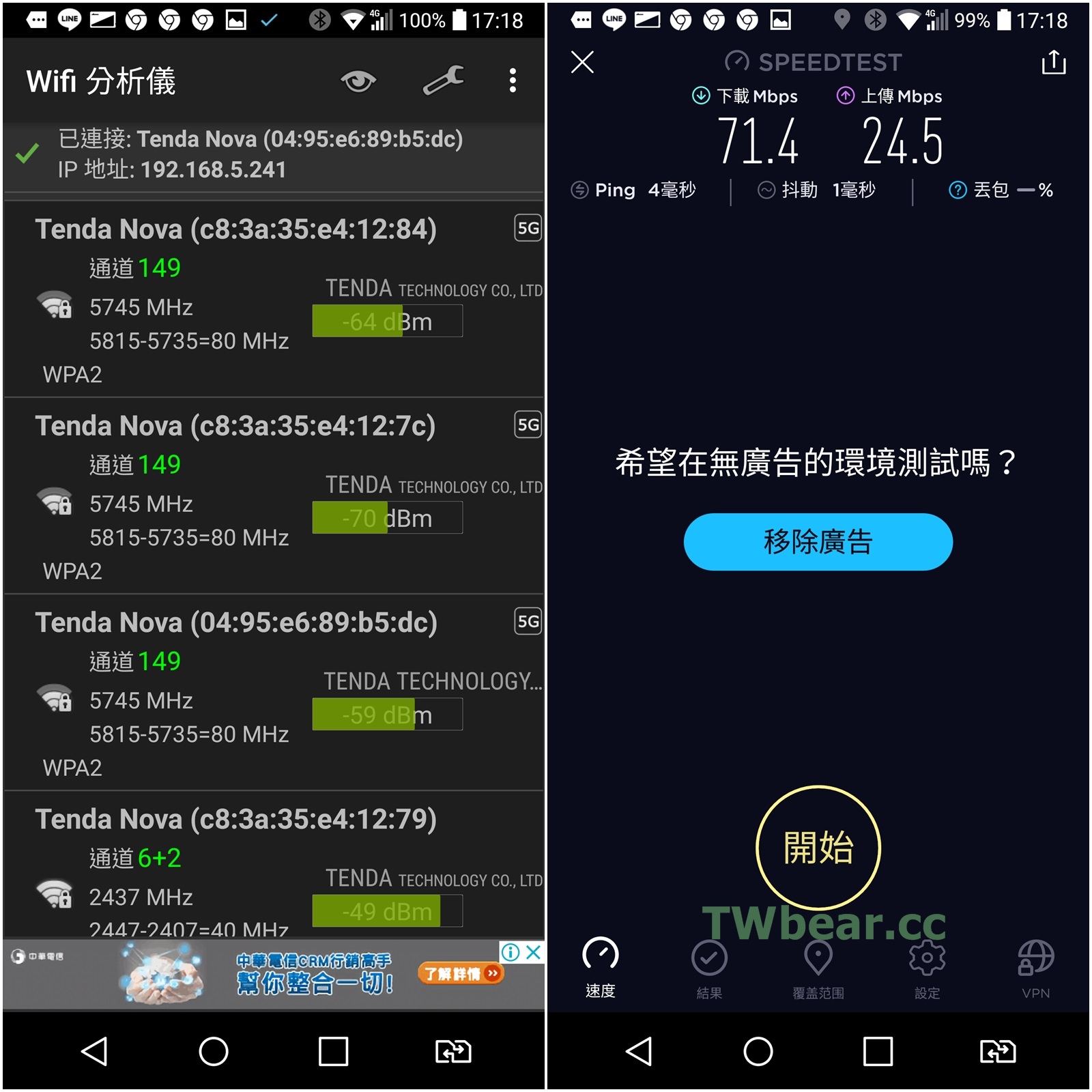

一樣走到B點之後點選TENDA NOVA,喔~成功接取5G WiFi SSID,速度提升到 71.4 Mbps / 24.5 Mbps!



N70



那其他的點呢?測看看就知道咯~。



N71-N72

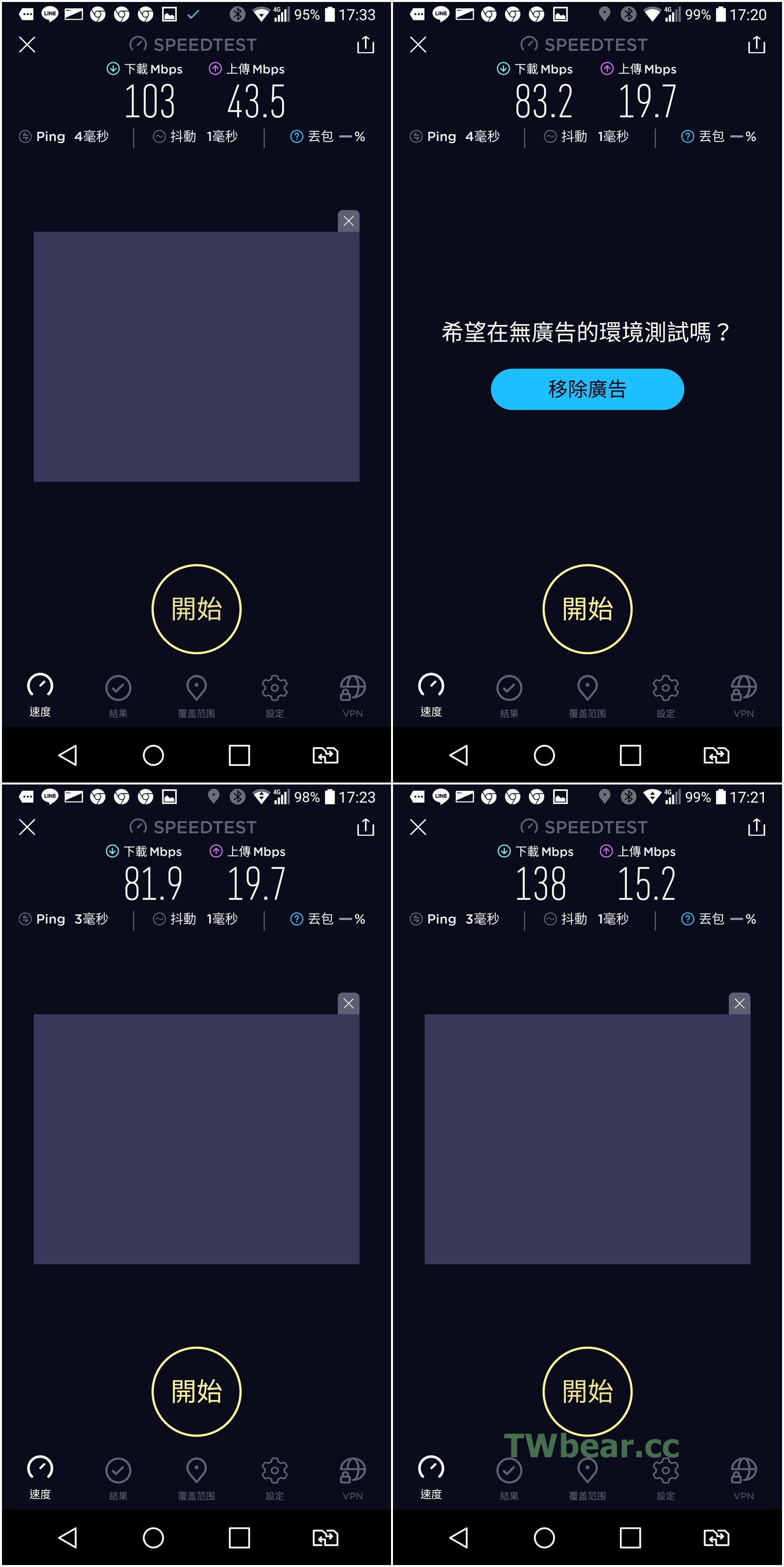

依序分布在28~143 / 10.8~43.5,不過熊熊有發現 H測點有一點點偏低,還有…由B測點開始接取到H~A點都測完…幾乎都是nova 2的5G頻段一機搞定,所以發現三個nova特性與一個熊窩無線網路佈建的黃金交叉點!

TENDA MW6 nova魔方的特性:一是依你所在位置登錄TENDA NOVA,接取時優先判斷訊號強弱情形,並以5G為優先登錄。二是當接取的訊號不佳時,nova會去選擇較優的訊號源接取,這也就是第一次測試時B測點一開始測速會卡卡,之後自動轉接2.4G訊號後就可以完成測速,雖然速度不快。三是如果訊號都處於一定的水準以上時,nova不會轉換接取點。

這就合理解答台灣熊心中的疑惑,也讓台灣熊發現熊窩原來只要在”走道”擺一顆nova魔方就搞定了(如果不強求全室都走802.11ac WiFi的話)。只是…你知道嗎?這走道沒有預先埋放有線網路孔,所以最好的方式還是要靠nova 1把訊號經由無線虛擬通道傳遞給nova 2,這是不得不的最佳佈建方式了。

相信這也是很多人在現實生活環境中所面臨的問題,這次的實測希望能提供你更多可以參考的資訊,也讓你更了解MESH,當然還有對TENDA MW6 nova 魔方有更深入的認識。所以~還以文章還沒結束,繼來大家一起繼續前進!







(^(T)^) TENDA MW6 nova WiFi魔方比想像中更好用



那既然完成全室802.11ac 5G WiFi全覆蓋之後的任務,是不是要來了解一下、MW6的nova點在都市大樓建築裡nova與nova間的距離,所以台灣熊抽掉了T2位置的nova 2,並刻意改變一下nova 3的位置,發現在熊窩裡大約超過11公尺距離時會出現跳轉黃燈,比官方公告的10公尺多一點還是藍燈,所以一開始建議的10米距離是有依據的,不過也提醒如果有建築結構阻擋在nova與nova之間,那這距離可能要縮減一點喔,所有的無線網路設備包含手機,都會有因為建物結構而有不同程度的訊號衰減,這是一定的…所以萬一在你家沒有間隔到10公尺也不要意外,也許你反而要開心…有可能真的是因為你家的建築用料更紮實…XD。





N74

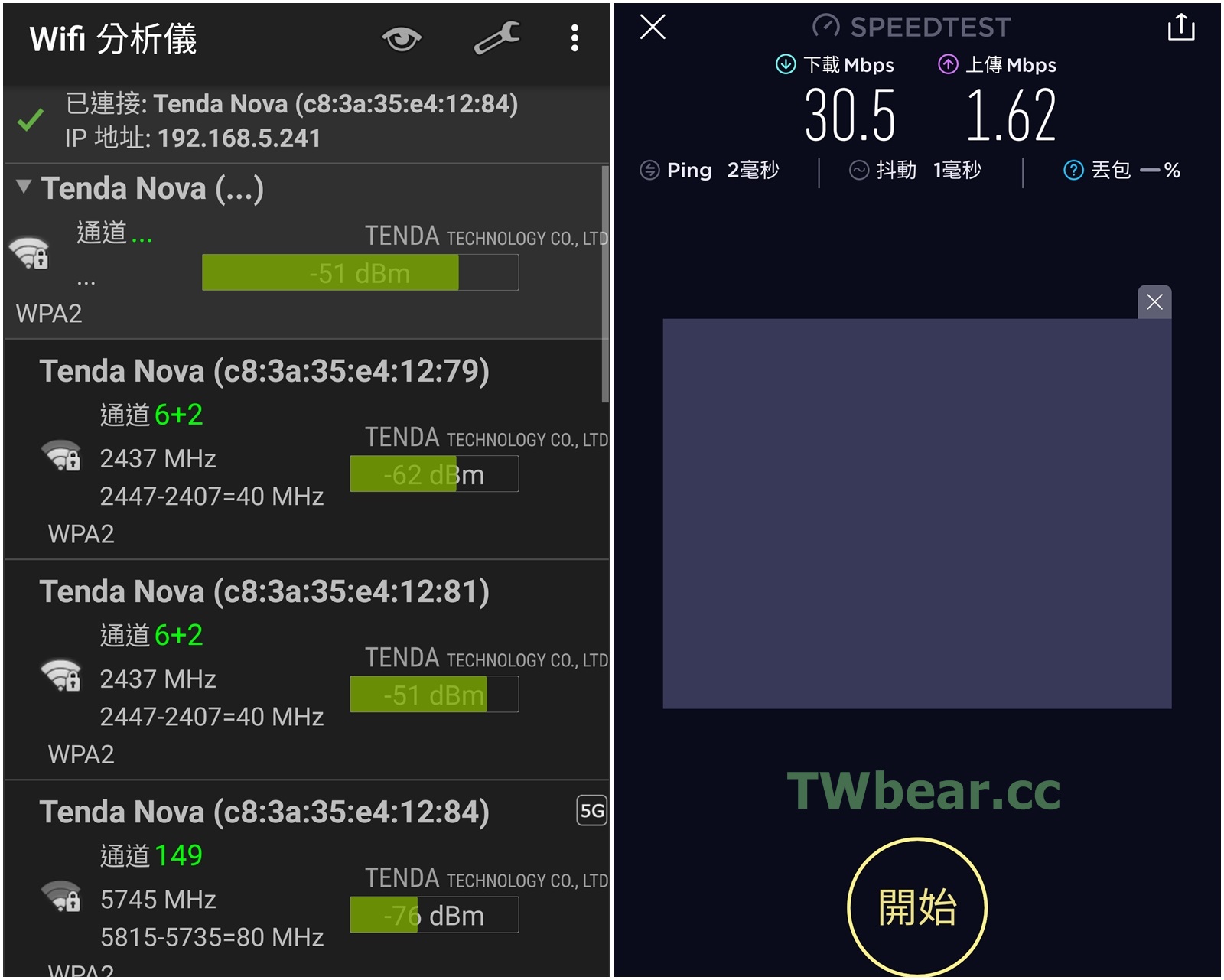

↑ 抽掉nova 2 之後剩下nova 1、nova 3留在紫色 T1、T3繼續進行測試 ^_^,第一個關心的當然還是訊號死角測點B(陽台)咯,測得 30.5 / 1.62 速度還不錯,就是要UPLOAD不快,還好在陽台多半是追劇或是聽音樂,所以使用上還是很順的!



N75-N76

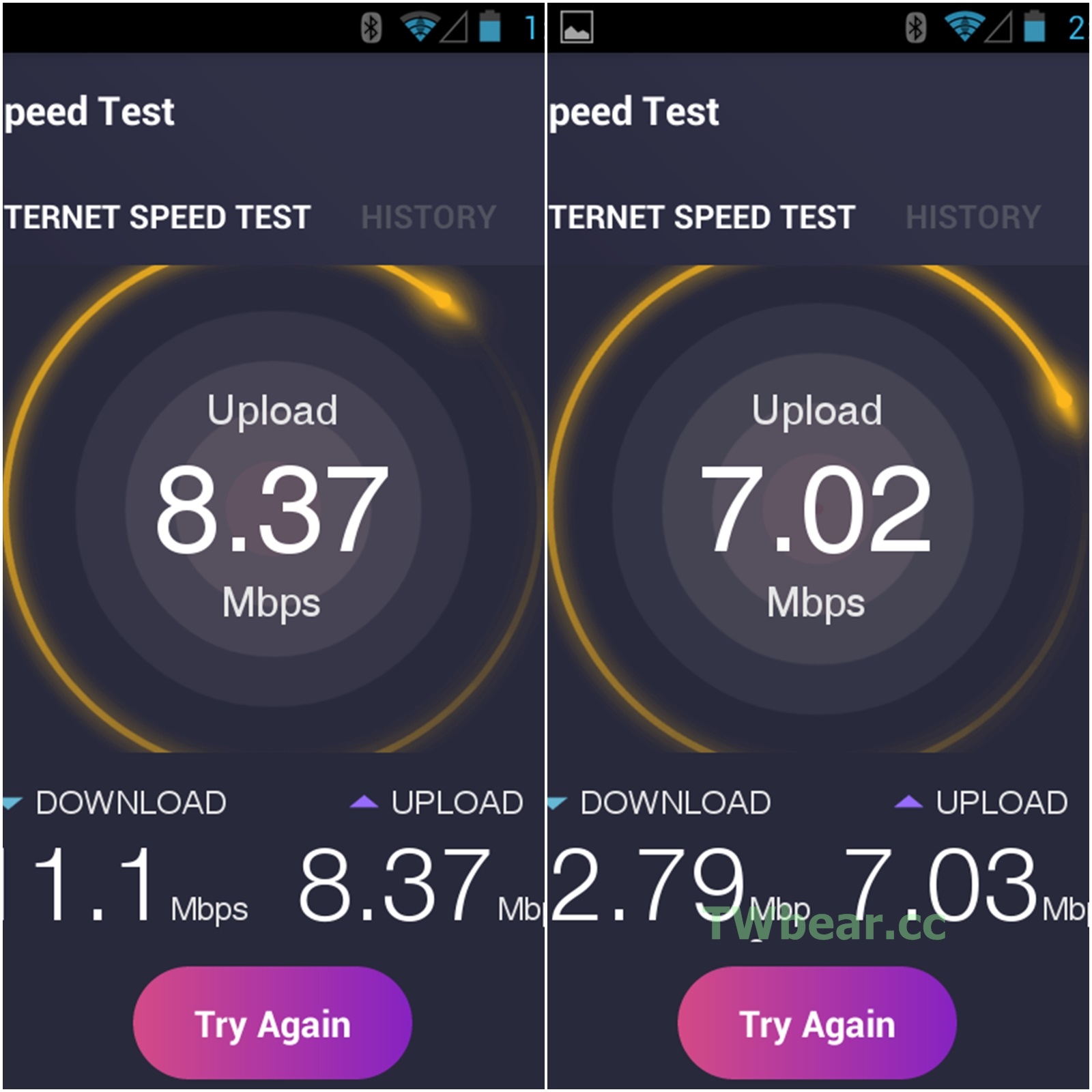

↑ 這是只有nova 1、nova 3的時候用google nexus 、還有SAMSUNG S2在 nova 1 、nova 2、nova 3都在的時候所測試的數據,除了可以看到沒有所謂的掉速之外,重點是不同時期的智慧手機網路速度是不相同的,當同一個網路有慢速裝在在線上的時候是會拖累整個網路環境,所以很多人會怪罪給無線路由器不夠力,這是不正確的。要解決高速與慢速裝置都在同一網路造成的壅塞,最好的方式就是MU-MIMO,而TENDA MW6 nova魔方有支援MU-MIMO,所以更可以讓全家或是整個工作場域的夥伴有較順暢的網路可以使用!



N77

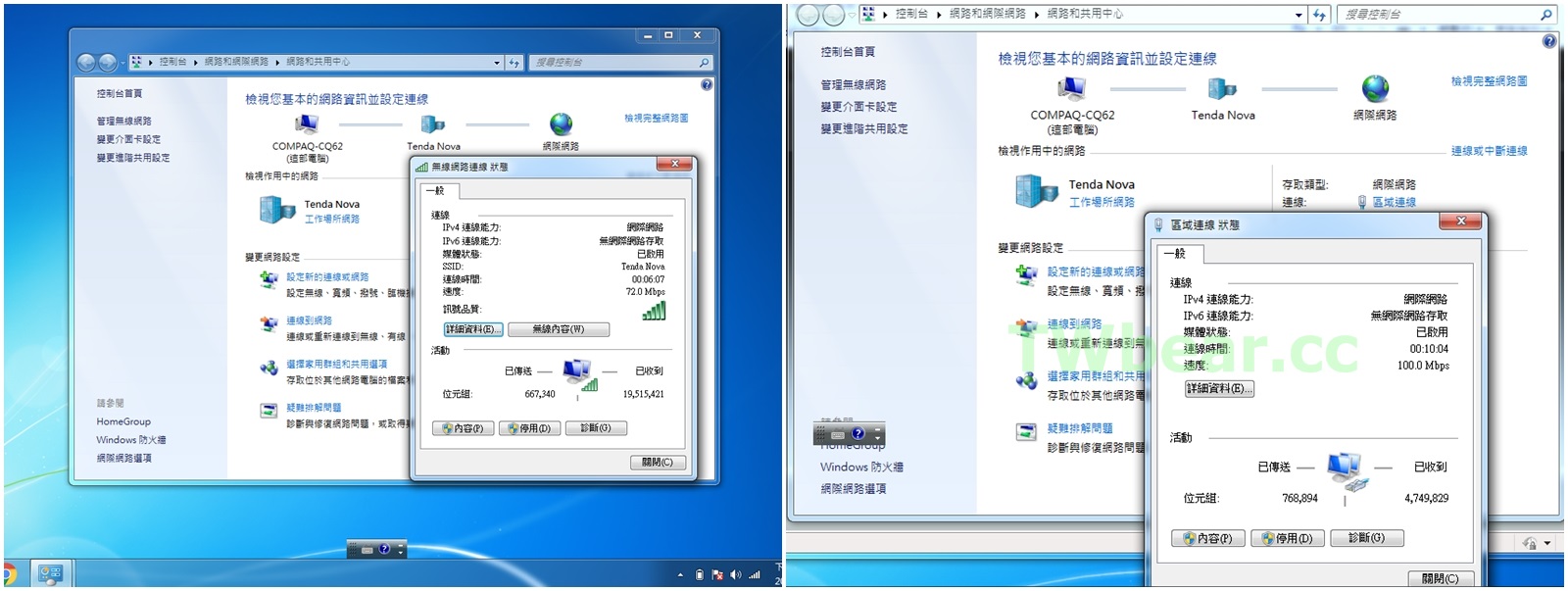

↑ 最後用筆電進行測試,上圖是無線以72 Mbps、有線以100 Mbps與nova魔方連線的截圖。



N78

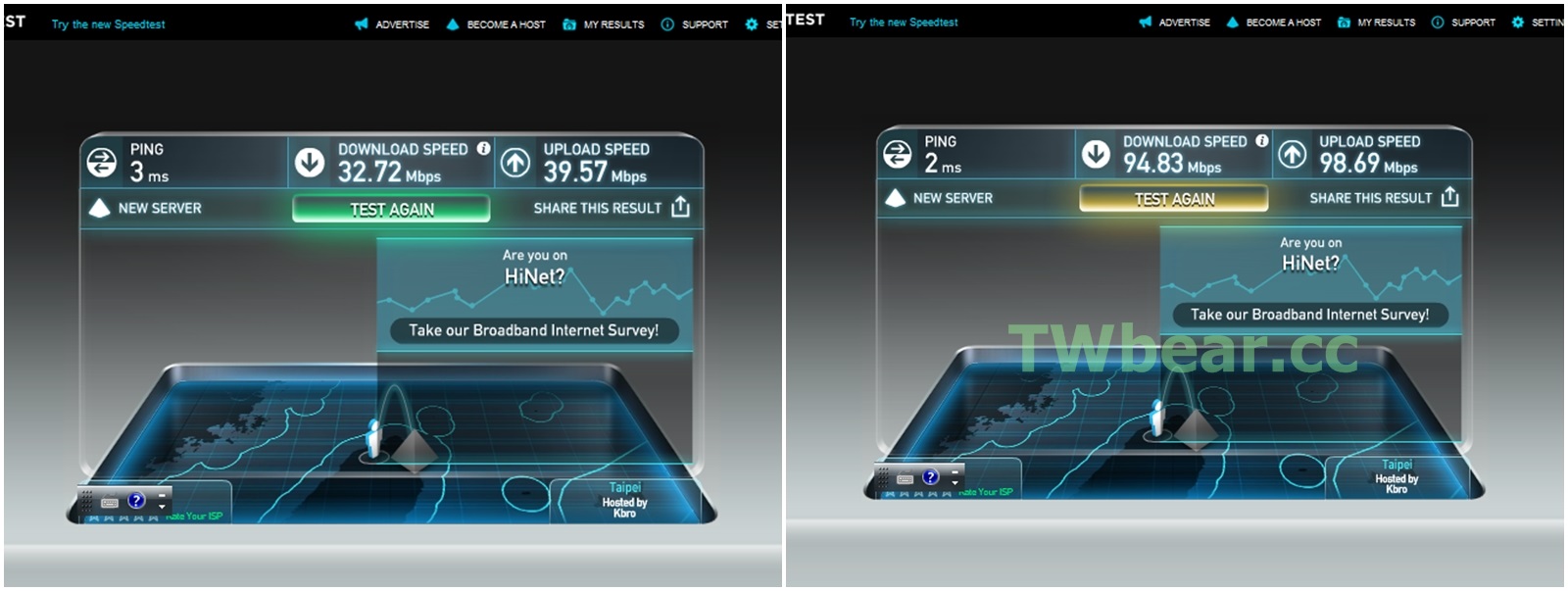

↑ 先針對T1進行有線與無線,有些網友會對手上支援802.11n筆電的連線速度,跟機身上的100M乙太網路介面的連線速度有疑問,這裡剛好測出無線802.11n速度 32.72 / 39.57、有線100M乙太網路則是 94.83 / 98.69,提供給有需要實際數據的網友參考!看完之後再跟802.11ac的 2xxM / 1xxM相比,是不是想說…好想換無線網路卡喔~~~ ^_^。



N79

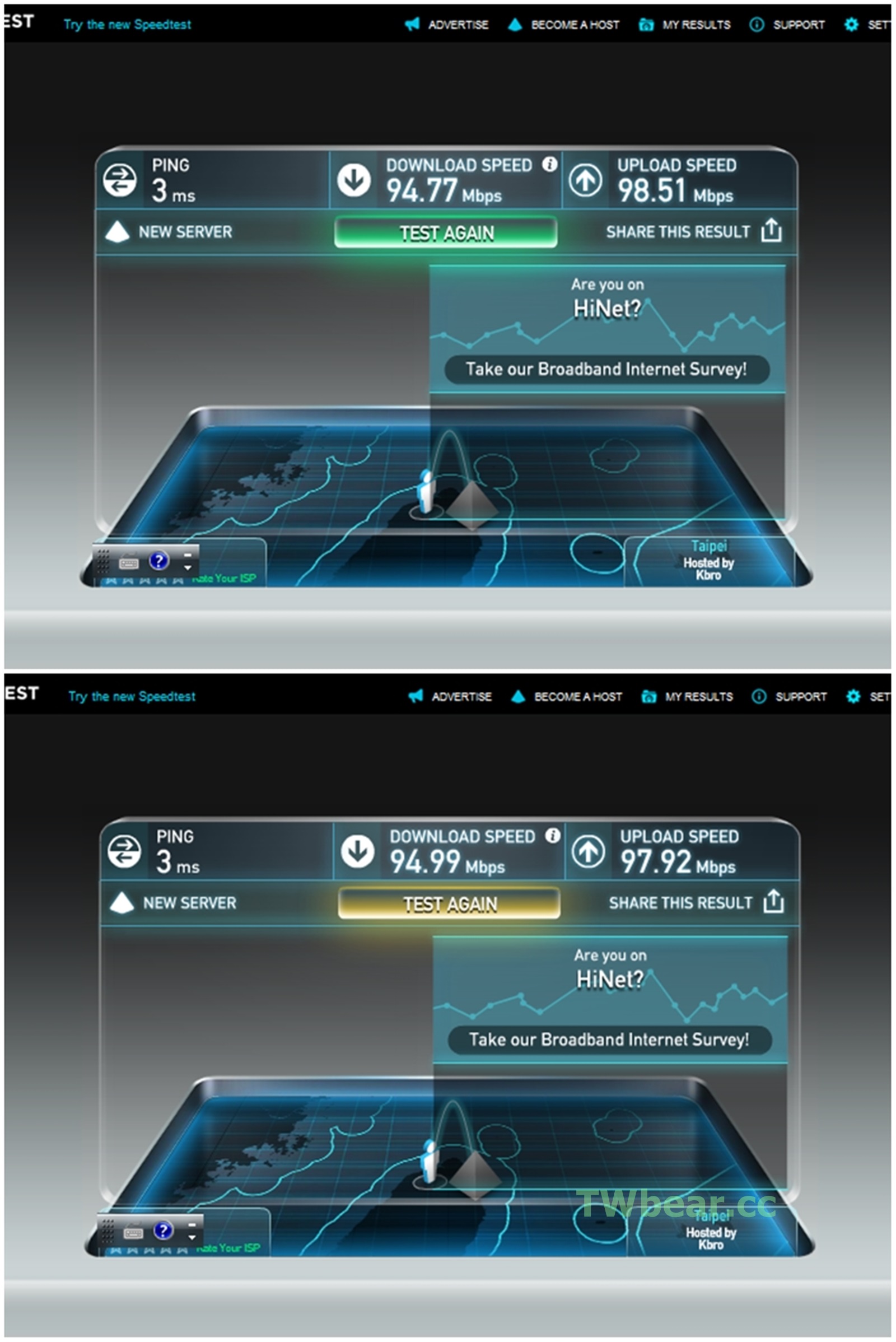

↑(續前) 之後以有線方式依序在對T2、T3測速,得到 94.77 / 98.51、94.99 / 97.92,加上剛剛T1的94.83 / 98.69,這也順便跟大家大家常常關注的經過一個網點之後就會7折8扣的掉網速,在這裡因為nova魔方彼此間的無線傳遞頻寬高於 100Mbps,所以應用端如果等於、低於100Mbps的情形下,其實是沒有損失的疑慮。

所以如果你的家裡的寬頻網路速度來源是 100M/100M、100M/40M、60M/20M…的,那像這樣使用TENDA MW6 nova魔方組合包是OK的!



N80



然後拿掉T2之後也一樣在T3測試有線與無線,因為不是每個人都要構成綿密的802.11ac高速無線MESH WiFi網,所以務實一點的以官方推薦的10M進行nova魔方的佈建是必要的!

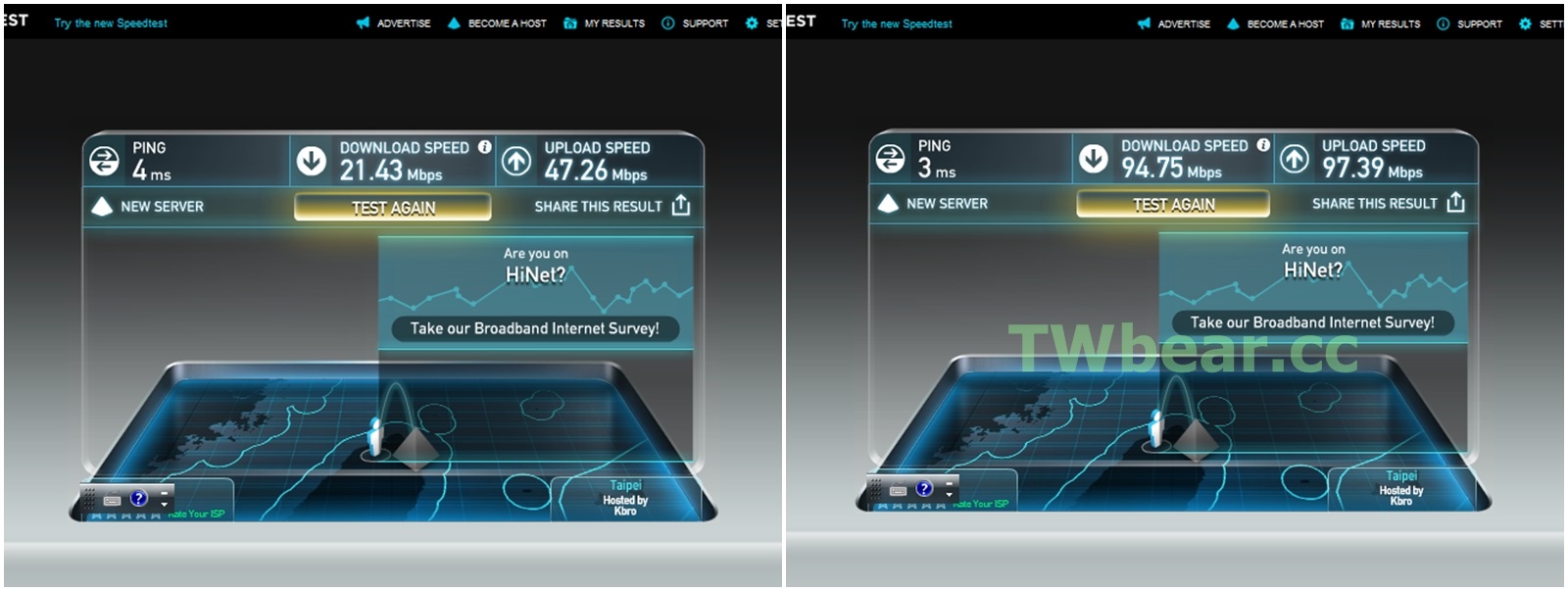

測出來的數據CQ62接nova 3無線為 21.43 / 47.26 、CG62有線接nova 3魔方為 94.75 / 97.39,結論就是雖然無線速度看似有受影響,但實際上 21.43 / 47.26 與  32.72 / 39.57 兩組對照,可以推論是沒有降速的發生,加上有線測得的 94.75 / 97.39 跟之前的三組數據相近,就是最好的驗證。



測試到這裡是不是發現,nova魔方在這裡就像是CQ62筆電的100M/100M無線網卡,接上它之後,原先只能被迫使用 30~40M無線網路的 CQ62,瞬間升級到可以享受將近三倍速度提升的 90~100M的上網速度,相信實際使用過之後你會很有感覺,所以如果你有類似這樣的上網速度問題,記得TENDA MW6 nova魔方不只給你新的設備帶來 802.11ac 867M / 802.11n 300M的快速無線網路環境,還可以幫你手邊努力工作中的老筆電戰友提升上網速度喔!

所以台灣熊說TENDA MW6 nova魔方比想像中更好用,這還沒有提到包括利用端口映射你可以有更多玩法…更正…是有更多用途哩!









(^(T)^) 熊熊想說…找出更多魔方組合應用

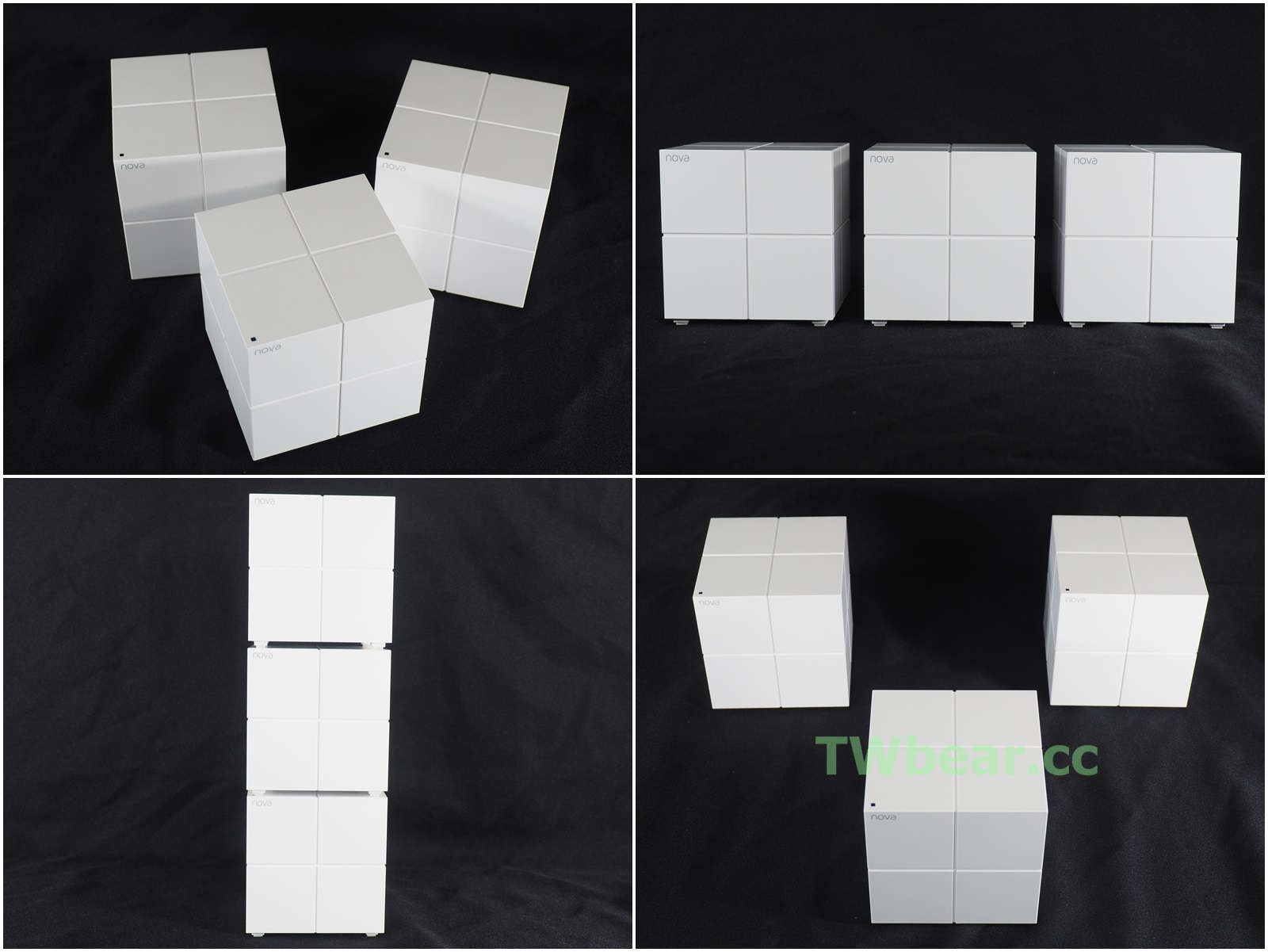

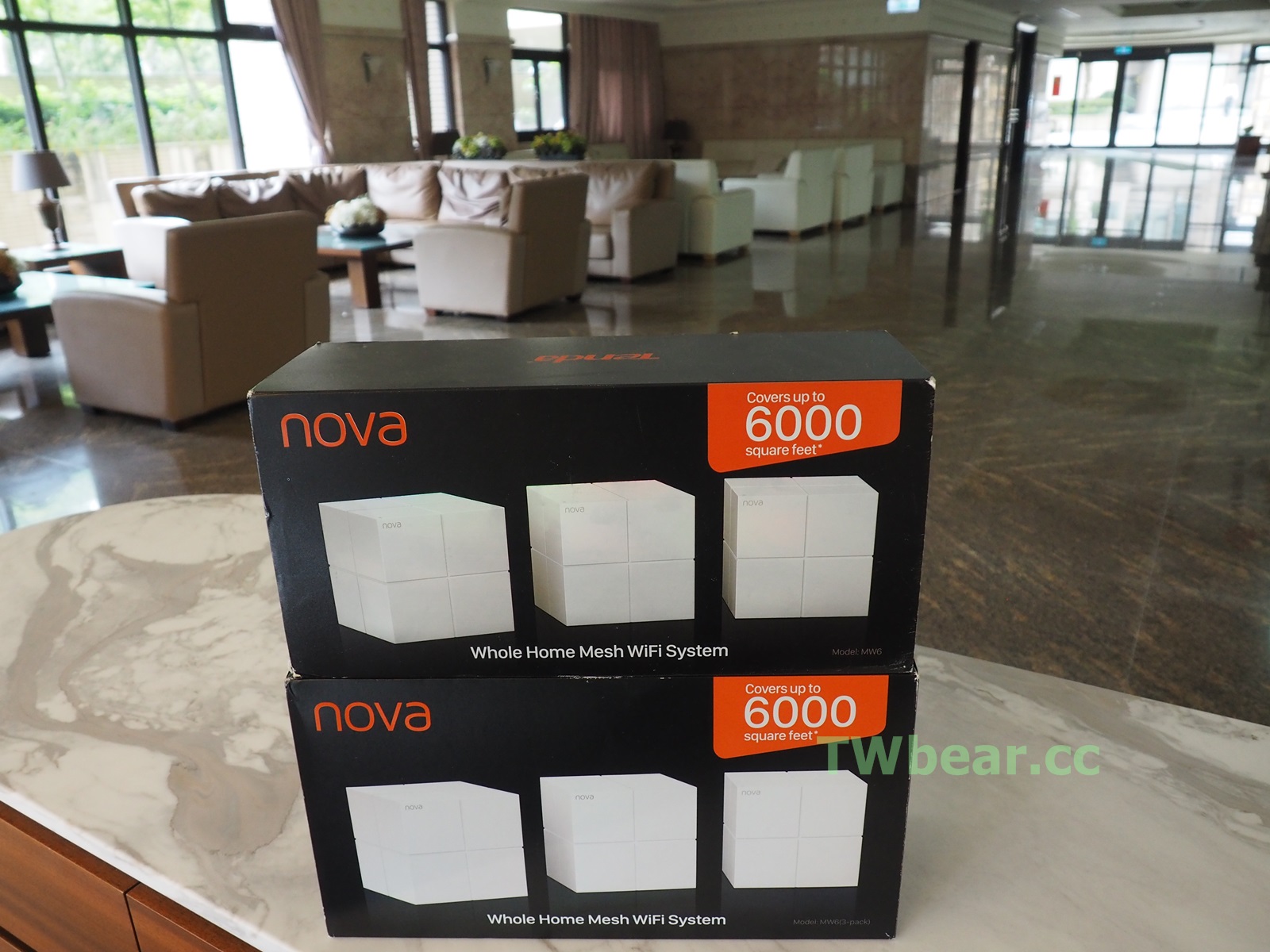

經過一連串的規格資訊、開箱、實測,不管是針對大坪數無阻隔的環境,還是想熊窩一樣的都市大樓建築實測,相信大家可以透過這些過程了解到使用MESH擴張式網路系統技術的TENDA MW6 nova可以為你的生活或是工作場域所帶來的便利。而這便利不僅只是針對環境上的,也可包含環境改變之後你可以把3顆一組1+1+1的MW6分成1+2、甚至1、1、1的獨立利用,這樣對網路設備的投資也變成可以享有彈性運用的便利,應該符合不少人心中的期望。



N81



當然~可以減少也可以增加,這是MESH擴張式網路(網狀網路)技術的特點,所以台灣熊特別再準備了另一組MW6…嘿~嘿~嘿~~~,下一回找個更大同時有適合的電源插座(或是其他供電解決方案)可以施測的環境,我們來玩玩不同的魔方組合^_^,繼續探探nova魔方的實力底線。

這裡順便算一下:

35.584 sqft = 1坪

1坪 = 3.30579 平方公尺

6000 sqft = 168.6151 坪 = 557.4062 平方公尺 官方網站公告的 500平方公尺沒有超過 557.4062 平方公尺,屬於保守的數據公告。

這次在無阻隔環境,單顆nova就有優異成績,所以就不用它來推估有效涵蓋面積,採用熊窩比較嚴峻一點的數據來計算:

T1~T3間的距離大約是10公尺,所以再加上向外擴張的T2就有30公尺,T1<10M>T3<10M>T2,頭尾可以在各加10,所以總長就成為50公尺。

橫向左右各10公尺,則橫寬為20公尺。

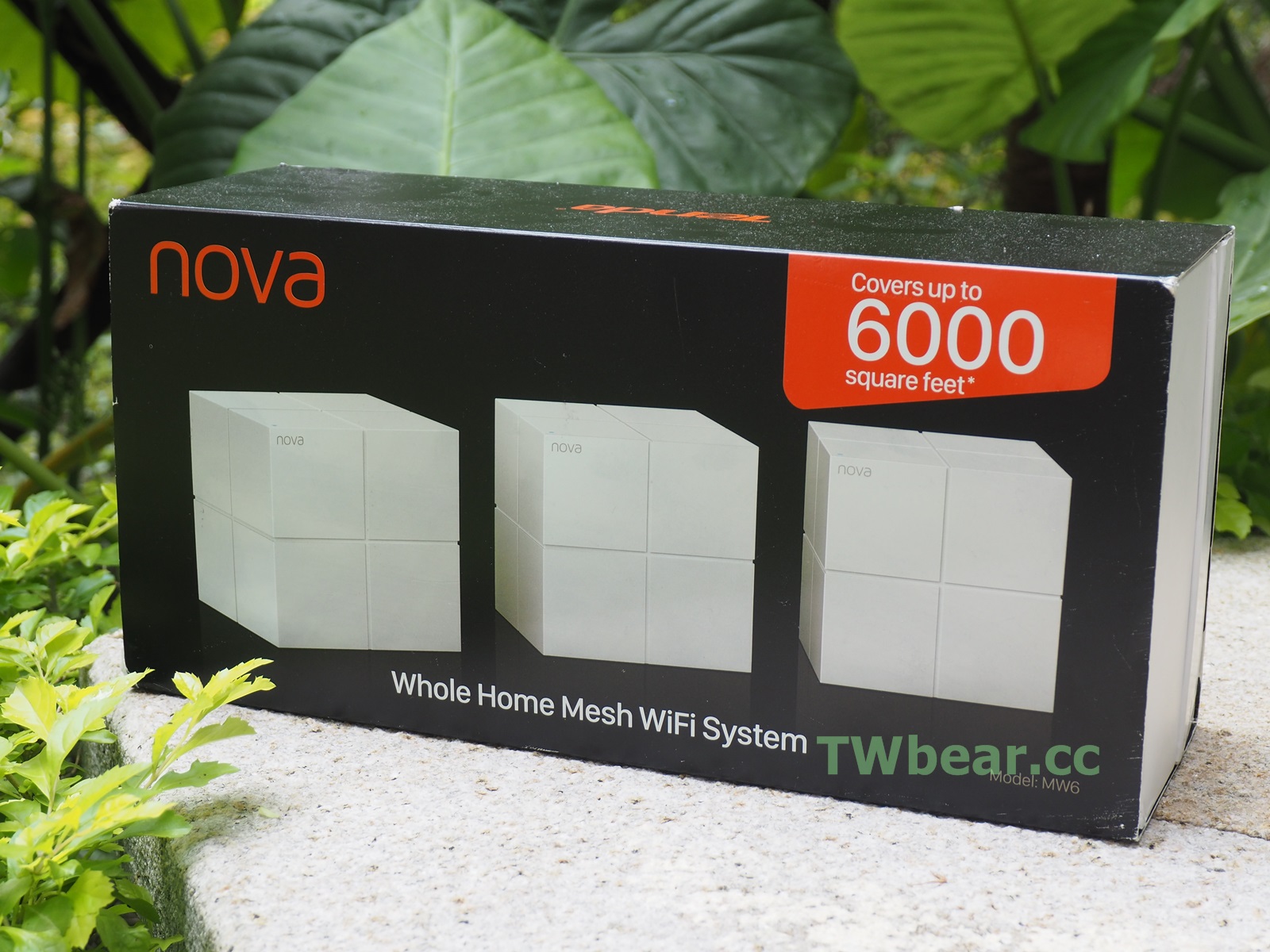

50*20=1000平方公尺,所以即便是所謂的七則八扣也還有700平方公尺(這應該是包裝上會印上6000 sqft的原因),萬一建物結構很強再打個8折應該也有560平方公尺,所以這組TENDA MW6 nova魔方真的不簡單!除非你遇到超厚的建築結構、管線間、厚地板,不然順利達陣應該都不是問題才對!



N82



還有建議台灣上市的時候也可以考慮增加單顆nova魔方的包裝,方便使用者可以依需要先買一顆、兩個來針對環境的網路做改善,待應用變多或是場域變大之後再持續”新增nova”。當然對已經採用TENDA MW6 nova三顆魔方套裝組合的需要第四顆、第五顆魔方時也提供了便利~,這一篇就到這結束,謝謝您耐心地看完這分成:

擴張式網路系統MESH再添新兵,TENDA MW6 nova WiFi魔方即將在台上市,搶先上市前開箱安裝設定實測(上)!

擴張式網路系統MESH再添新兵,TENDA MW6 nova WiFi魔方即將在台上市,搶先上市前開箱安裝設定實測(下)!←就是本篇文章(點我回到頁首)

兩集的評測文章,讓台灣熊休息一下,下一篇文章見咯!
