[3C評測-安全監控]安全防護再升級,由Surveillance(安全監控)進化為Digital Security System(數位監控保全系統)很簡單,開箱臺灣Cop Security科寶電子五路NVR4051DP主機搭配超高畫素星光級紅外線攝影機群、PoE網路架構實測!

從專屬專用的閉路影像監錄系統(CCTV)一路發展到現在街坊路頭公共設施到處都能發現甚至是採取開放式應用的安全監控系統,相信大家對它的存在早已不陌生,而且隨著應用的普及、有無線網路基礎建設的穩定與提升,安全監控的應用隨著家戶與公司行號乃至機關的應用增加產生不少的進化,不只由早期的傳統類比訊號與同軸纜線架構與封閉式應用,進步到數位訊號與網路佈線架構等開方式應用,隨著iOT風潮與家戶場域安全的需求,Surveillance也由被動式的監錄尋查使用,走向主動的智慧辨識偵防等多元應用、包括警戒嚇阻警報通知的保全功能- Security 就成了進化版安全監控代名詞,更具體的說結合網路應用同時適合家戶場域安全警戒維護組合系統,台灣熊稱它為Digital Security System(數位監控保全系統)←就是這一篇開箱評測文章的主題,推薦給正在挑選或是想要自己建置數位監控保全系統的使用者,對~沒錯…你想要自己DiY也沒有問題,進化後採用PoE架構的安裝方式就跟傳統安全監控系統一樣簡單,插上線、開機、跟著導引步驟…123開錄~很簡單!



C01

有寶可尋的-科寶電子Cop Security臺灣監控設備專業廠商

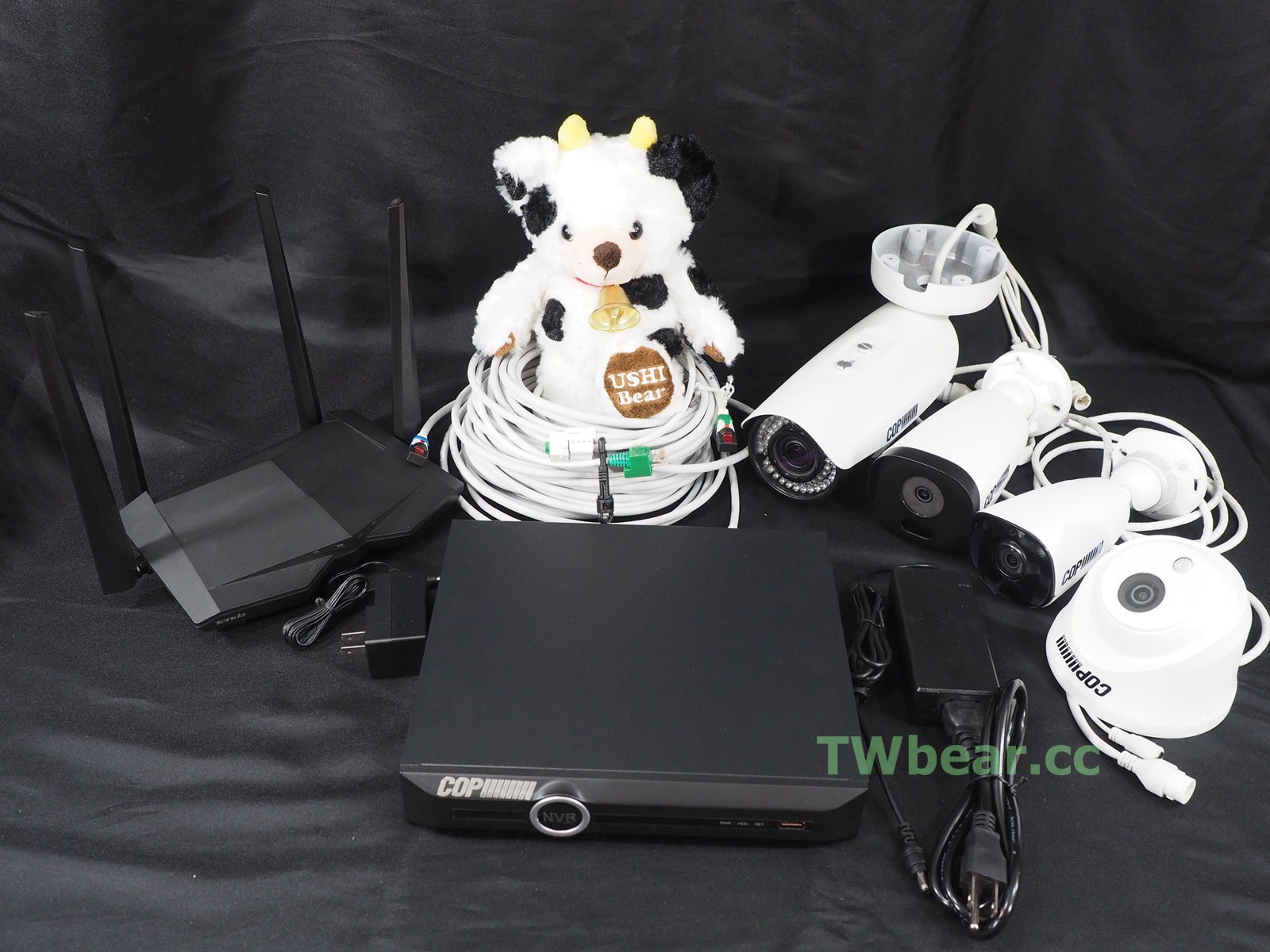

這篇評測的主角就是由臺灣監控設備專業大廠Cop Security科寶電子NVR4051DP  5CH H.265 PoE 4K網路錄放影機領軍搭配旗下眾多PoE鏡頭…包括讓黑夜猶如白天般清晰可辨識的星光級夜視網路攝影機,還有超威的超高倍數快速球、長距與大空間需要的IR紅外線輔助照明燈具…等,輕鬆安裝與完成你的五路安全監控系統 ← 是的~你沒有看錯、是5路(5CH),科寶Cop在台灣熊於業界朋友口中是”一家怪傢私很多的公司”,歸根究柢就是在監控領域投入相當多的心力,還有一些解決各式傳統纜線監控系統轉進(或結合)新科技數位網路安全監控系統的努力與成果,所以科寶有相當多像是→乙太網路轉同軸、乙太網路光電轉換器、含有這次評測中扮演關鍵架構角色的”乙太網路供電”PoE產品…等。

在被視為傳統科技的安全監控領域有它的獨特產品設計思維與解決/整合能力,也就讓NVR4051DP H.265 PoE 4K網路錄放影機變成一台具有彈性應用能力的產品,進可攻、退可守!以本篇評測設備為例,NVR4051DP可以搭配4顆PoE網路攝影機+1顆非PoE供電的超高倍數快速球,對剛好需要五路攝影機環境的用戶是超完美方案,用4路網路錄放影機彈性擴充為5路建置基本的數位安全監控,這是守!那攻呢?就是一樣以NVR4051DP搭4顆PoE攝影機,在利用非PoE的LAN孔接TENDA A10 AC1200 Wi-Fi 5無線路由器(*註),組建主動出擊又能支援智慧手機、平板等裝置,透過與網際網路的聯通主動在緊戒事件發生時發出警報通知的- Digital Security System(數位監控保全系統) 這就是攻,就是你擁有了低成本、長工時,24小時上工全年無休的專屬「數位保全」,唯一要提醒的就是別忘了申請寬頻網路並設定到TENDA A10裡咯!其他的安裝與設定重點~就繼續看下去吧!

*註 [3C評測-網路通訊]超便宜Wi-Fi5 Gigabit 高性價比無線分享器優選擇-Tenda AC10口袋不深小資也能輕鬆入手,運作穩定功能多加黑科技解決忘掉帳號密碼問題!

↑ 點擊連結享有讀者專屬優惠 ↑



(^(T)^) 做正確選擇為PoE架構安全監控系統加分

傳統同軸電纜線安全監控歷經十數年以上的發展,所以在施工佈建的容易性還有價格便宜的優勢,所以在市面上還持續存在。但隨著PoE供電的高度發展,還有相關數位網路應用上的功能持續開發與加入,讓利用網路線佈建安全監控系統變得與同軸電纜線施工一樣的容易,現在的建族物、家庭與工作場域營業場所幾乎都有先佈建乙太網路環境,這也是讓數位網路安全監控系統更方便安裝與使用的重要因素!不只是因為越來越多人採用而讓價格越來越便宜,畫質提升功能增加,在許多應用環境中以”網路線”(Ethernet)架構取代”同軸電纜線”(Coaxial)架構成為主流的數位安全監控系統而沒有懸念!



C02

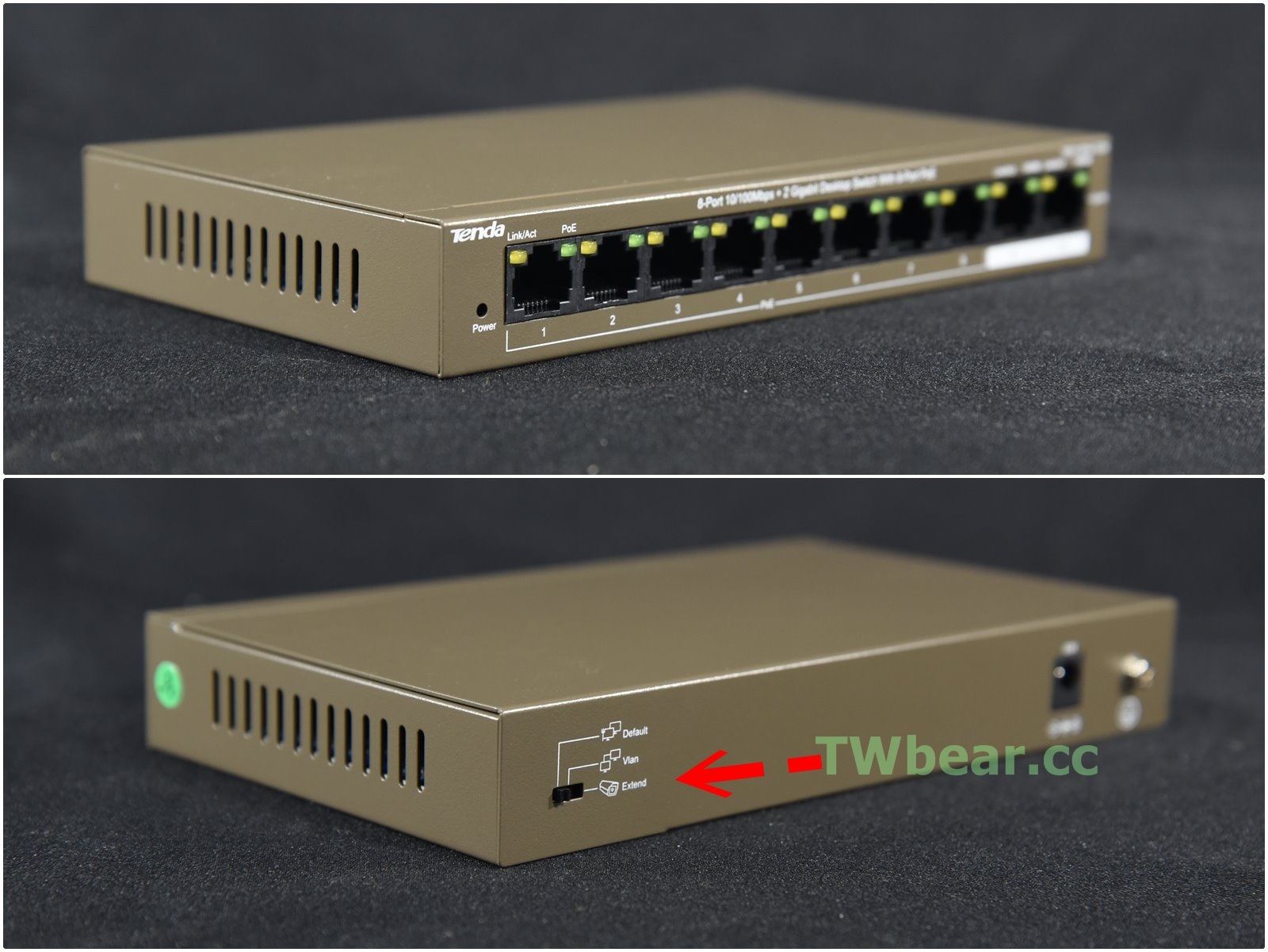

現在連網通大廠都會推出為安全監控特製的設備,比如Tenda TEF1110P 8+2 Port PoE Switch(**註),還可以為了超長距離(例如:300公尺)設計專用模式。所以~選用”網路線”(Ethernet)架構的安全監控系統成為第一個建議,為了施工與維護的便利當然首選就是PoE(Power-over-Ethernet / 乙太網路線供電),採用它你就不用另外找水電行來幫你拉電源線到要安裝攝影機的地方,不管是交給專業還是自己動手裝都很方便。

**註 [熊愛4C]網路設備-為監控而生的Tenda TEF1110P 8+2 Port PoE Switch 開箱,搭配R&M線材挑戰超長距離應用實測。(PoE安全監控組合應用)



C03

好用可靠的安全監控系統除了外部硬體架構與功能要強、好用,內部更重要的儲存核心也要高可靠才行,所以建議要選用安全監控專用硬碟(Surveillance)/視訊專用碟(AV),或是企業級硬碟/NAS專用硬碟,這些專為7×24全時運轉而設計的硬碟!真的不鼓勵採用一般消費型硬碟來使用,不只是硬碟因應使用環境有參數與特性上的差異,耐用設計上也有不同,所以價格比較便宜但跟你的資料重要性相比應該還是選可靠一點硬碟才安心。當然~企業級硬碟比較貴,加上安全監控NVR錄放影機對硬碟效能沒有這樣高效的要求…所以也不建議多花錢,還有就是企業級效能型硬碟一般也高一些,NVR主機基本上在散熱設計都不會針對性能型硬碟來加強,所以選用企業級硬碟不見得是加分(還可能是扣分變成花錢找麻煩),所以~建議就是鎖定採用(Surveillance)/視訊專用碟(AV) /NAS專用硬碟就對了!

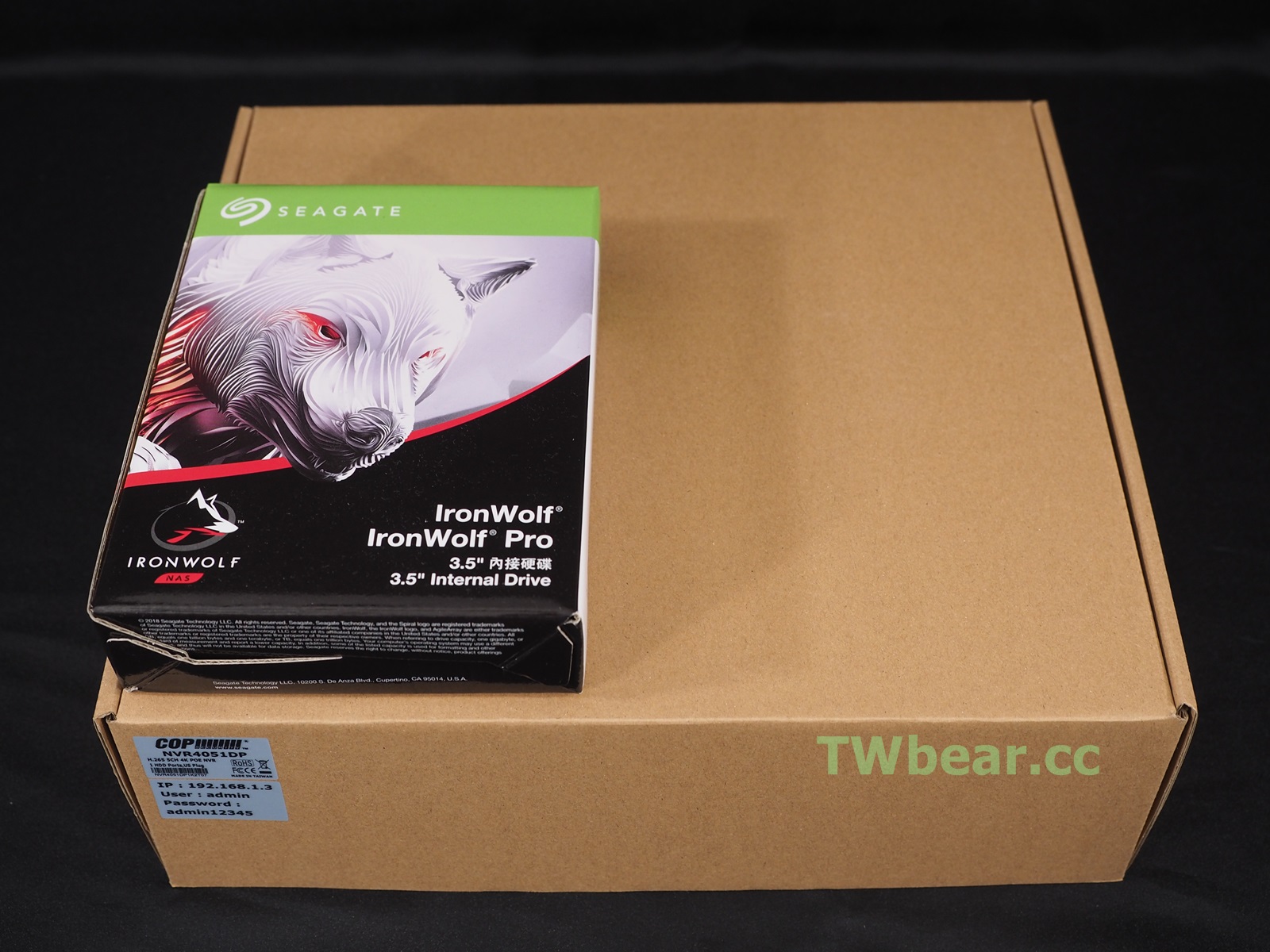

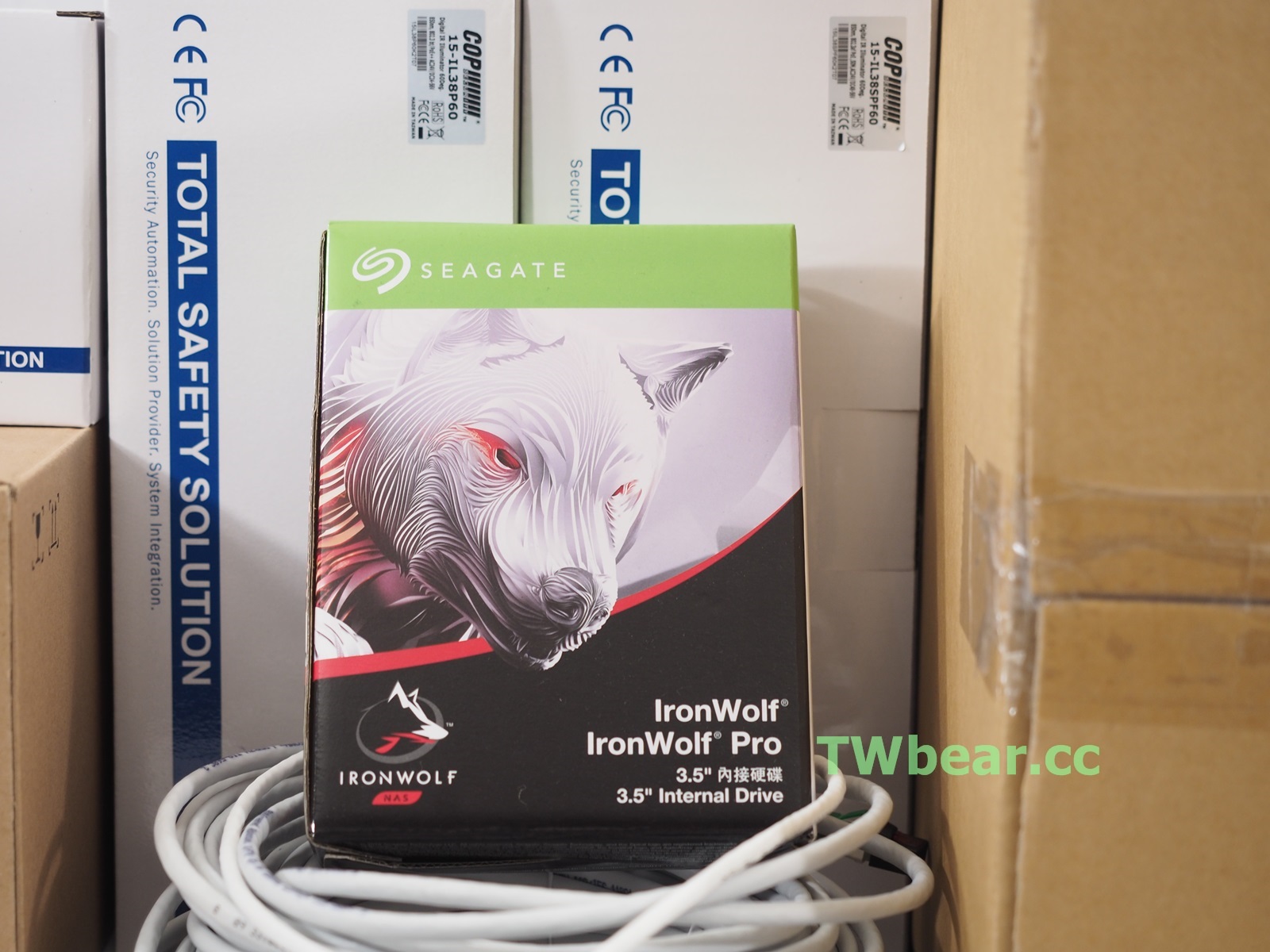

科寶NVR4051DP主機手冊建議採用SEAGATE硬碟、容量最大支援到8TB,剛好熊熊手上有一顆IronWolf那嘶狼8TB硬碟(ST8000NE0001/***註)就直接抓過來搭配開箱測試咯!

***註 對NAS硬碟IronWolf那嘶狼8TB硬碟(ST8000NE0001效能與特性有興趣的可以點擊這裡前往參考!



C04

當然對使用同軸電腦線的安全監控系統有經驗的人都知道,線材的好壞會影響整套系統的可靠度與畫面清晰,所以建議選用較高品質的網路線,如果你要請台灣熊推薦…台灣熊會跟你說最近台灣熊都是使用R&M的網路線,雖然價格高一點但用得很順手與安心!不過~這不是上圖要凸顯的重點…XD,重點在下面的”好用小物”!



C05

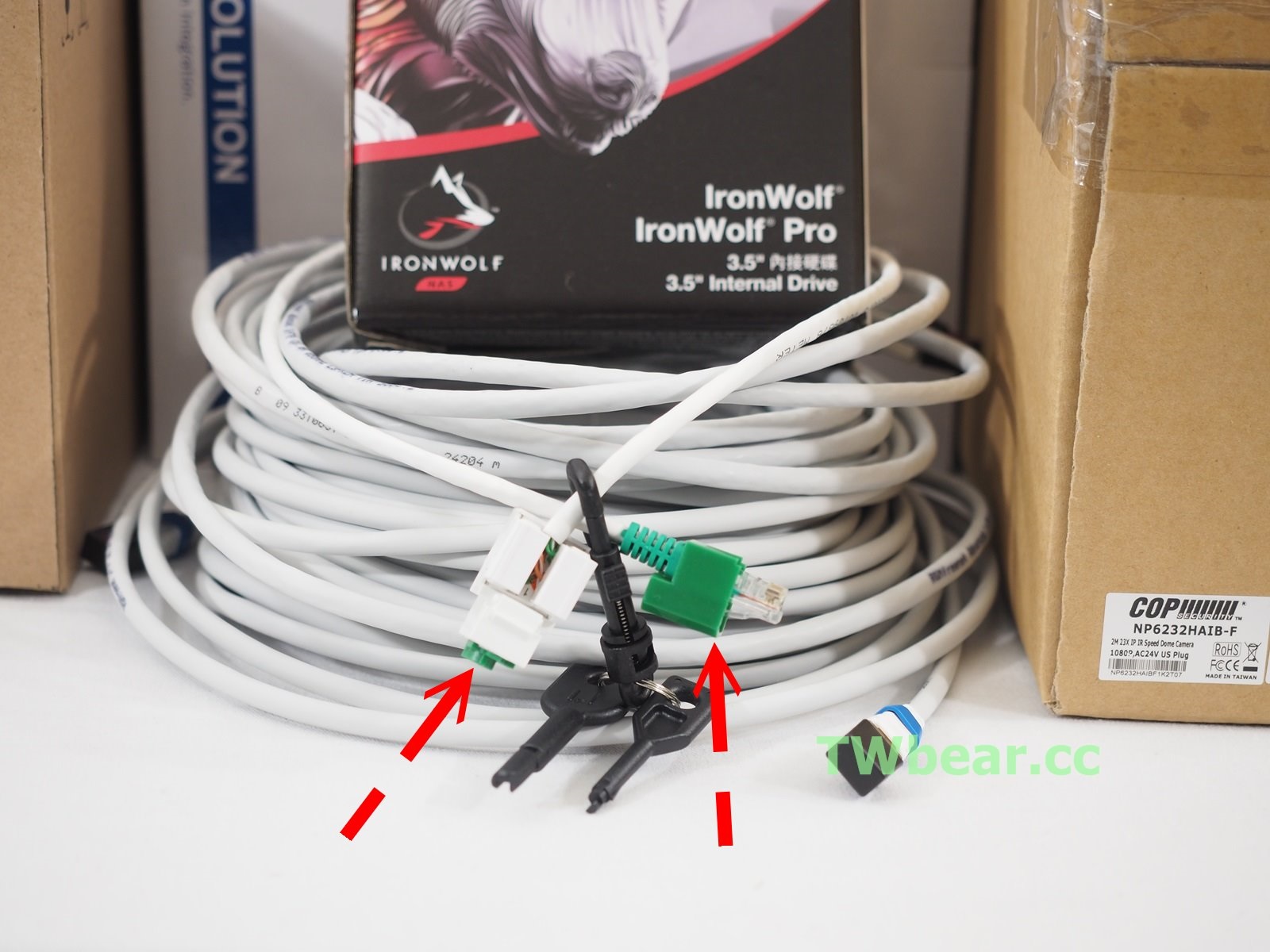

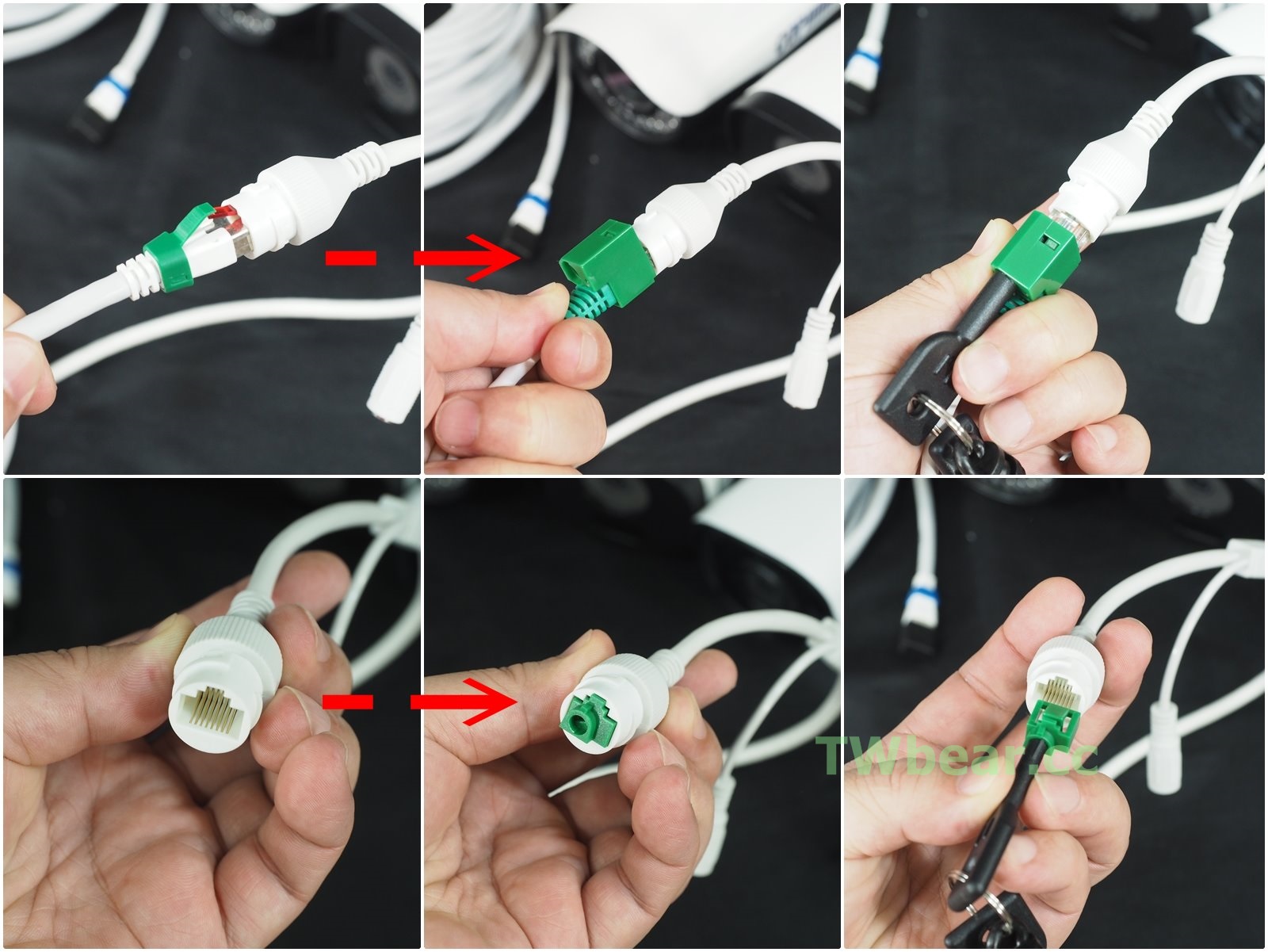

推薦給大家的好用小物是2019年獲得Best Choice Award獎的”RJ-45 LOCK套件”(****註),依照以往協助維護處理安全監控系統的經驗,惡意剪斷線與破壞的就不說了,這些是使用任何架構的系統都會面臨的問題。讓人頭痛與經常覺得冤枉的反而是意外的鬆脫,或是不經意的狀況下所造成的脫落,當然還有臨時起意的非破壞性故意”碰落”,導致輕則自己花時間查線檢查,重則花錢叫修…結果卻只是把線接回去…XD~真的很嘔!



C06

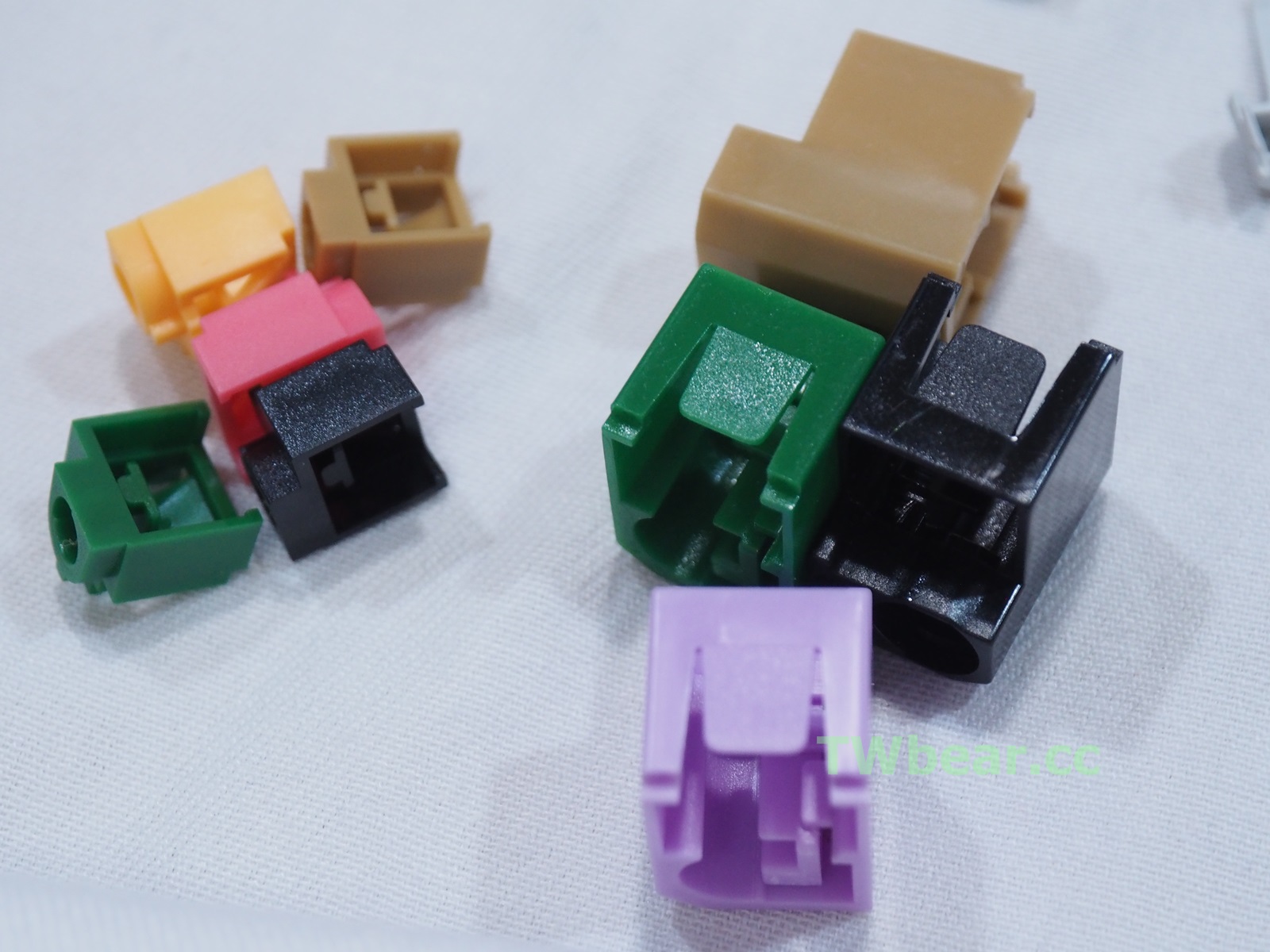

有前述情形你只要使用這好用的網路小物”鎖住”網路線,這樣就不會”輕易被碰”、”不小心脫落”等怪異事件發生。維護中的網路孔或是不想被誤接的攝影機,也可以塞上網孔鎖,這樣就不會讓錯誤有機會發生,同時還兼具防塵與減緩接點氧化速度的好處。

****註 [熊愛4C-好物推薦]一秒就上手的網管小物,防網路線脫落、鎖住你的網路孔,小零件大幫手-RJ45 LOCK套件!(獲「Best Choice Award 2019」獎)



總之~做正確的架構選用、硬體設備的選擇,都是讓你的安全監控系統可以穩定與可靠運作的重要關鍵,甚至是佈建選用的線材與搭用的防錯誤好用小物都是加分關鍵,不要為了省一點小預算而忽略就可惜了!差點忘了提~NVR主機如果可以搭用合是容量的UPS(不斷電系統)那這樣更安心!

對上述產品有興趣,除了SEAGATE硬碟以外,其他產品都可以到 →  艾達康臉書粉絲專頁- i‧無限 詢問小編喔 ^_^



(^(T)^) 實測前開箱進熊窩的科寶網路攝影機群與紅外線燈具

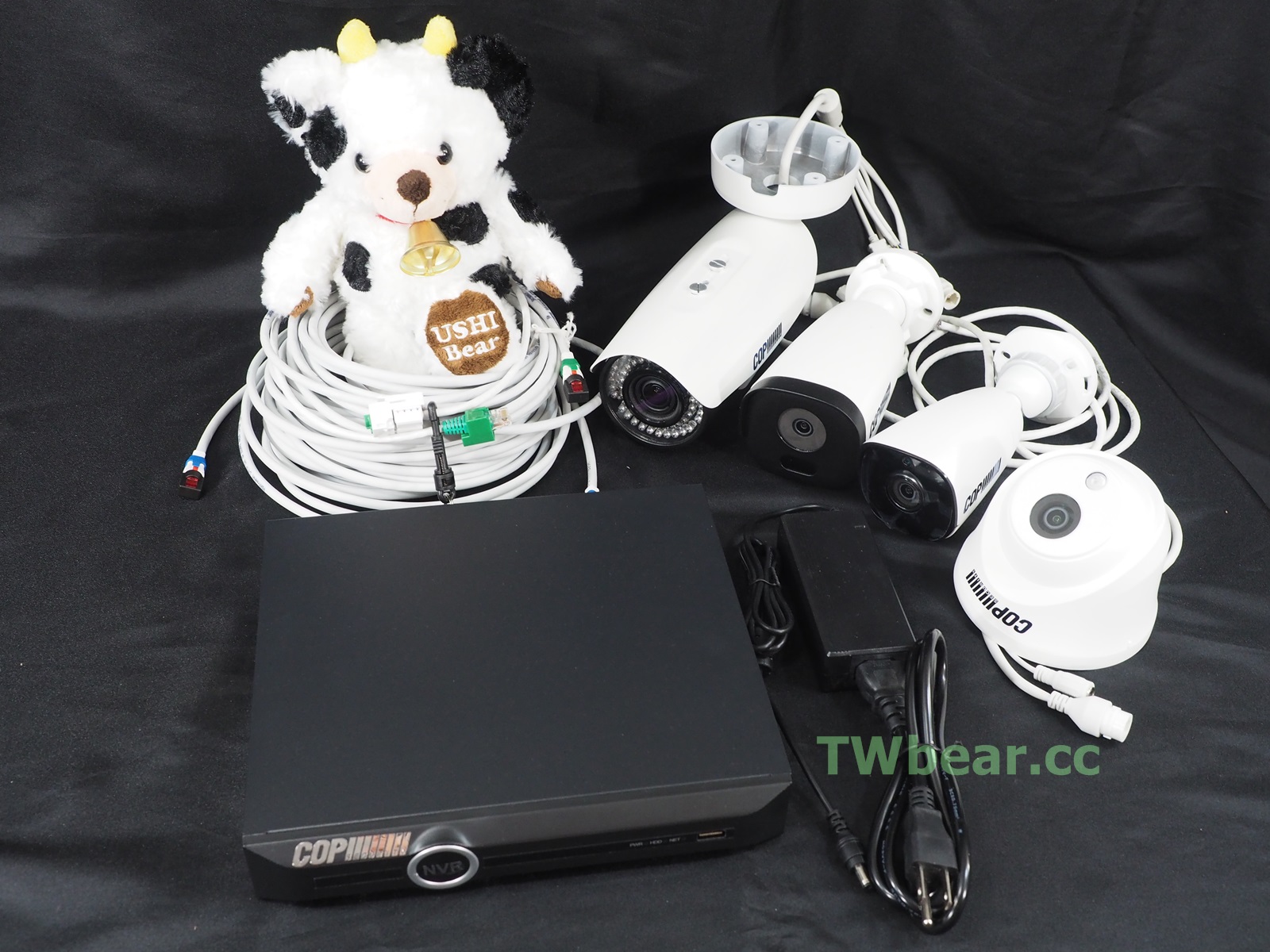

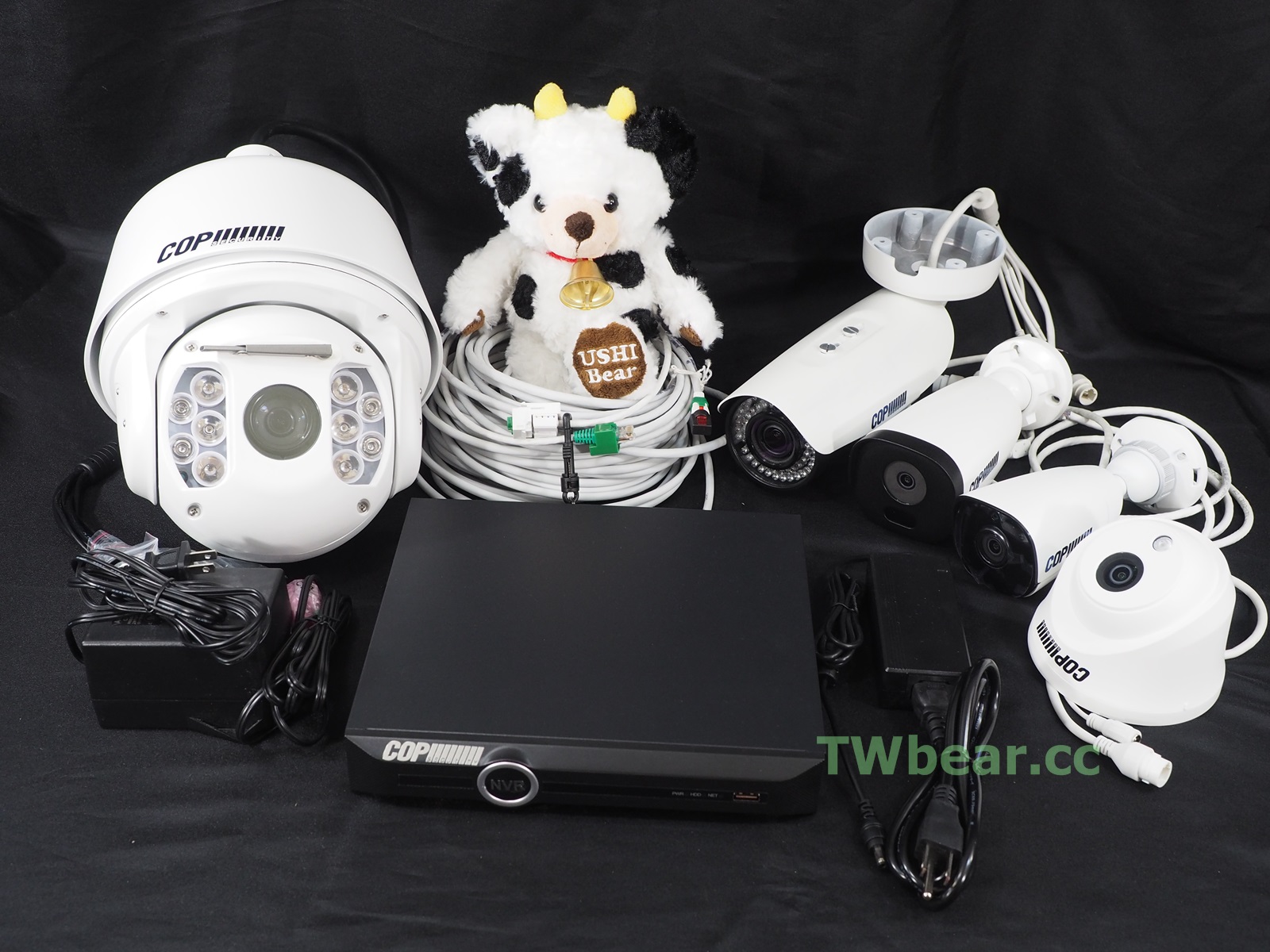

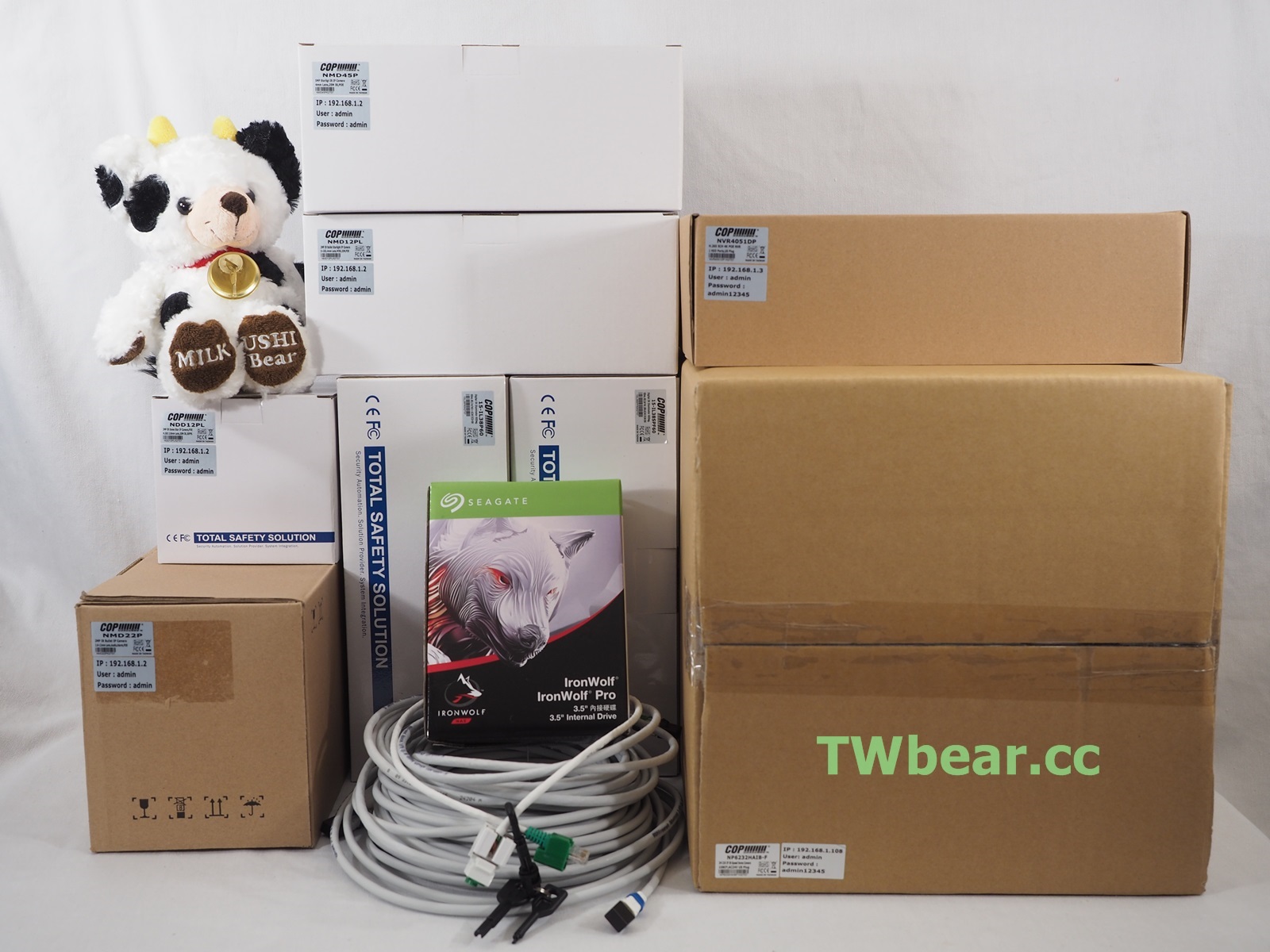

難怪台灣熊的好友會推薦科寶,而且還說需要安全監控上的一些怪傢私先由科寶下手比較快又有機會,實際到科寶官網(點擊前往)逛過…還真是如此,所以科寶二話不說地塞一堆鏡頭與PoE紅外線燈具到熊窩來~還真是一點也不訝異!

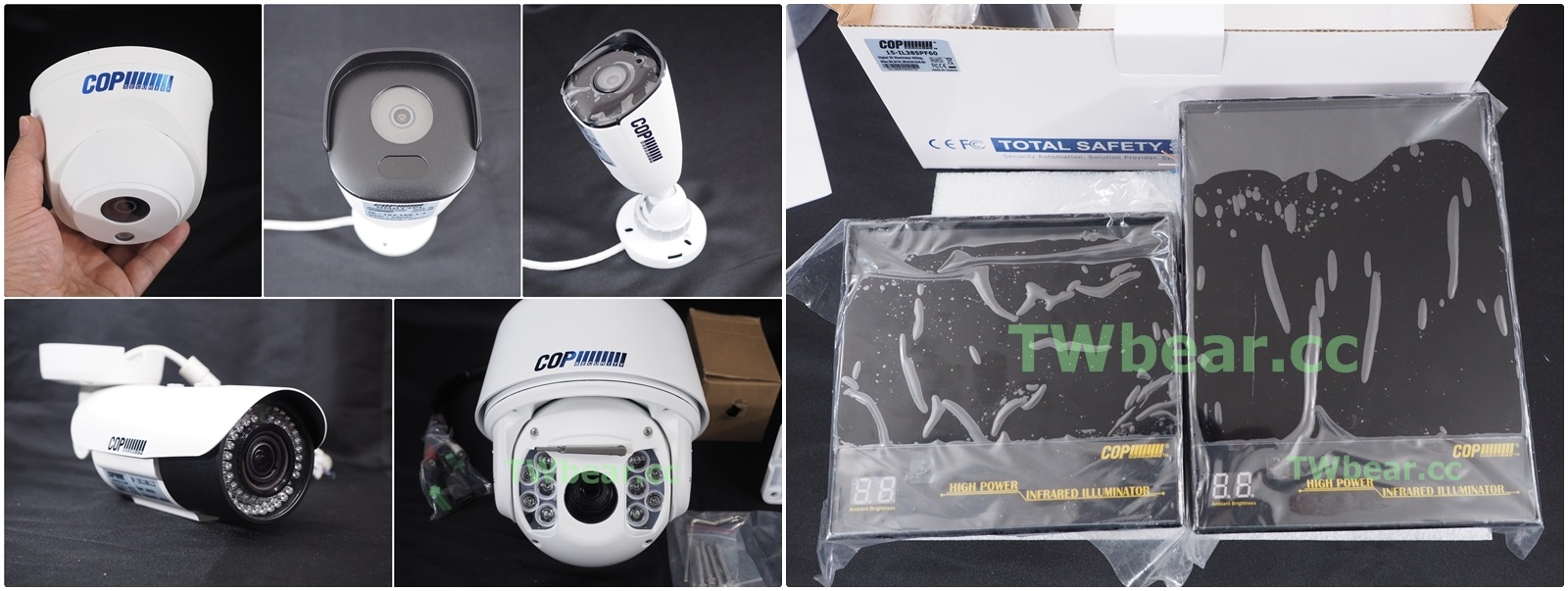

C07

科寶Cop的網路攝影機有幾個特性:

一、是具備超高相容性,除自家專屬通協定外,完全支援Onvif,所以連搭配NAS進行Surveillance應用也都沒有問題。

二、是硬體符合IP66防護標準,所以室內外使用都適合。

三、網路通訊協定支援TCP/UDP/HTTP /DHCP/DNS /NTP /RTSP且內置Web server可搭配瀏覽器使用。

四、因為具有以上高相容性,又可獨立連線應用,再加上硬體高安全規格,所以高彈性搭配的配置應用便利就成了第四個台灣熊所列的特性優點了!

接下來就簡單開箱這些設備讓大家瞧瞧 ^_^

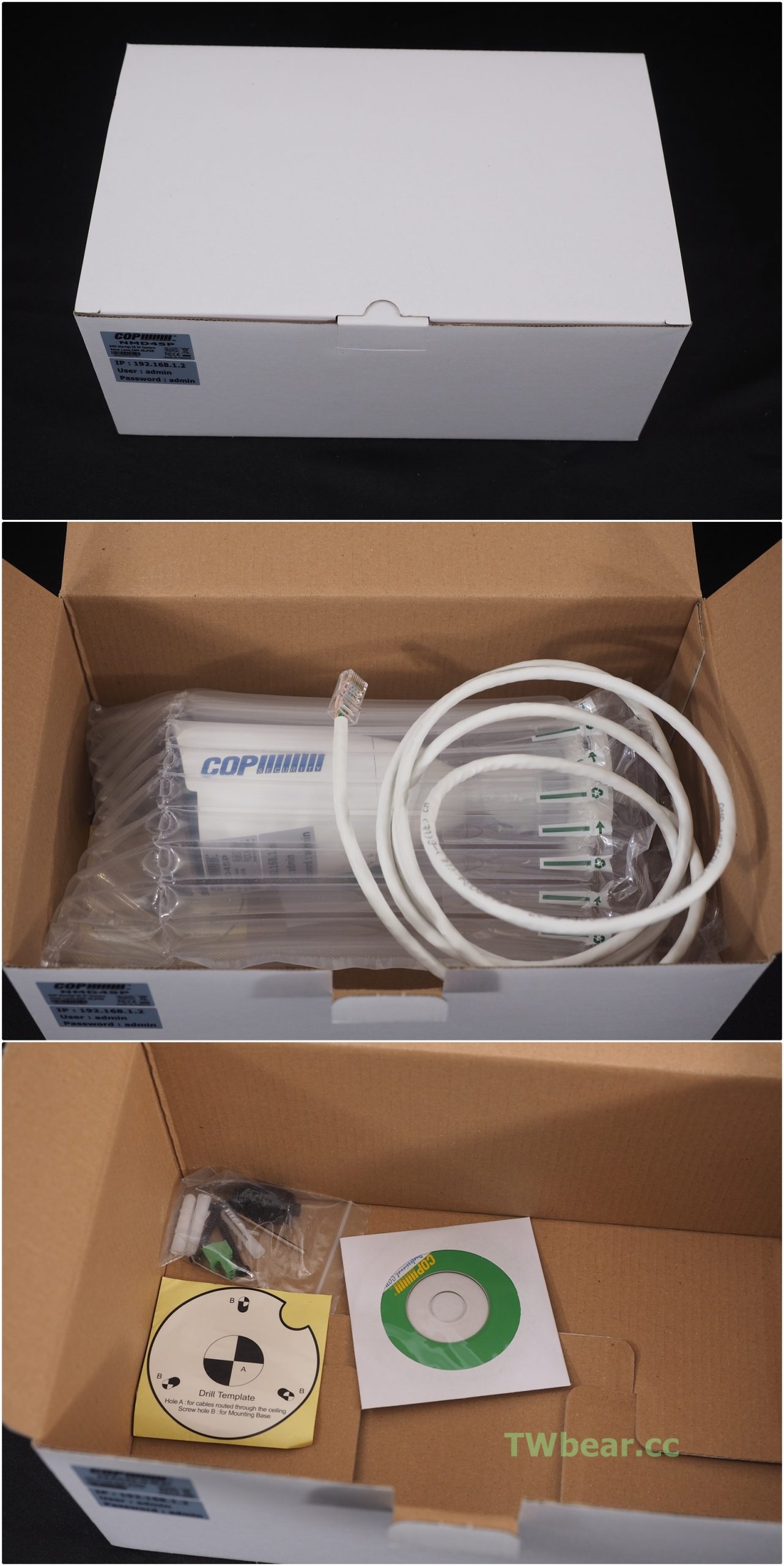

※ NMD22P  2M WDR 紅外線網路槍型攝影機

規格資訊:NMD22P (點我前往)



C08-C09

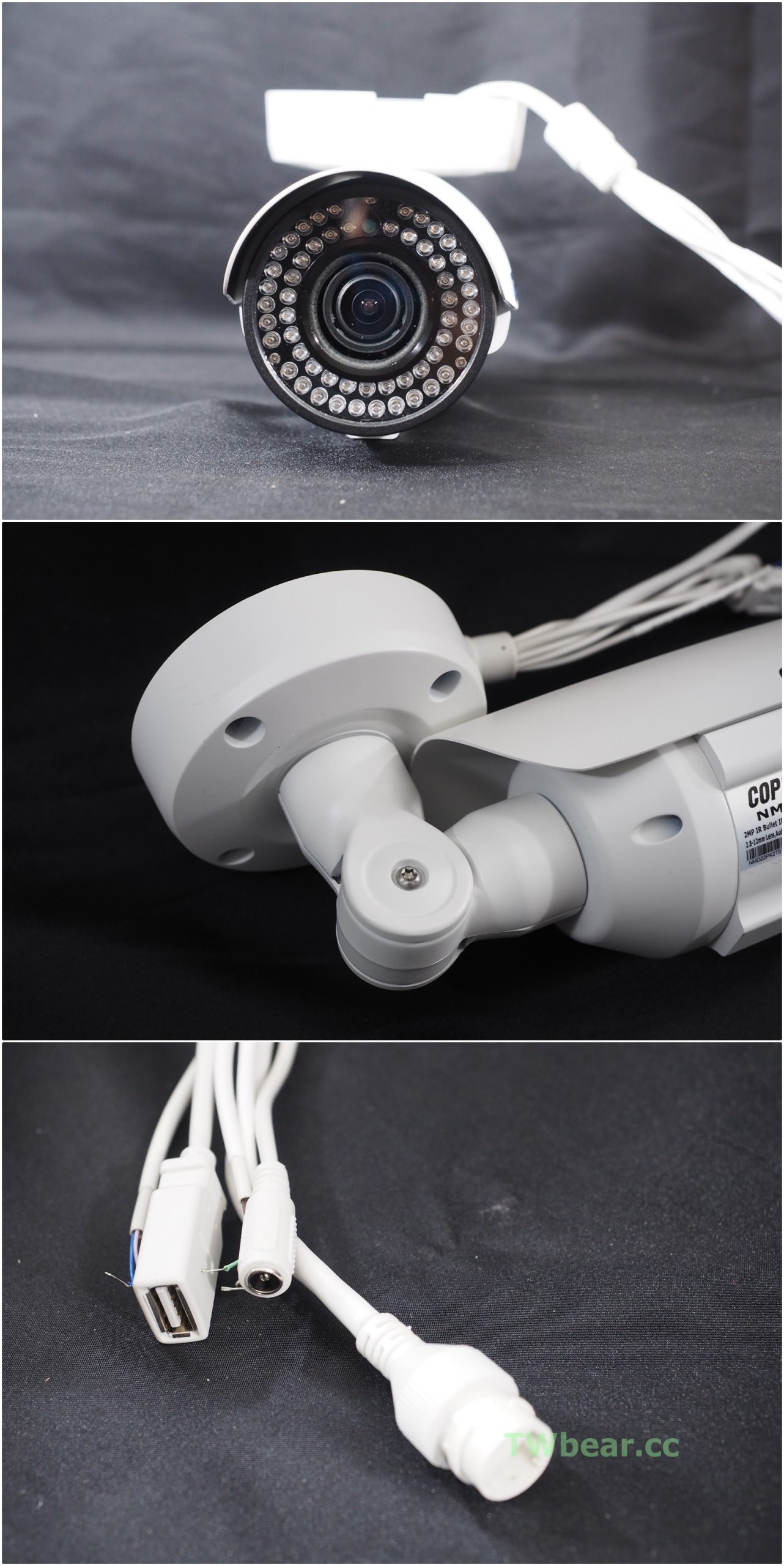

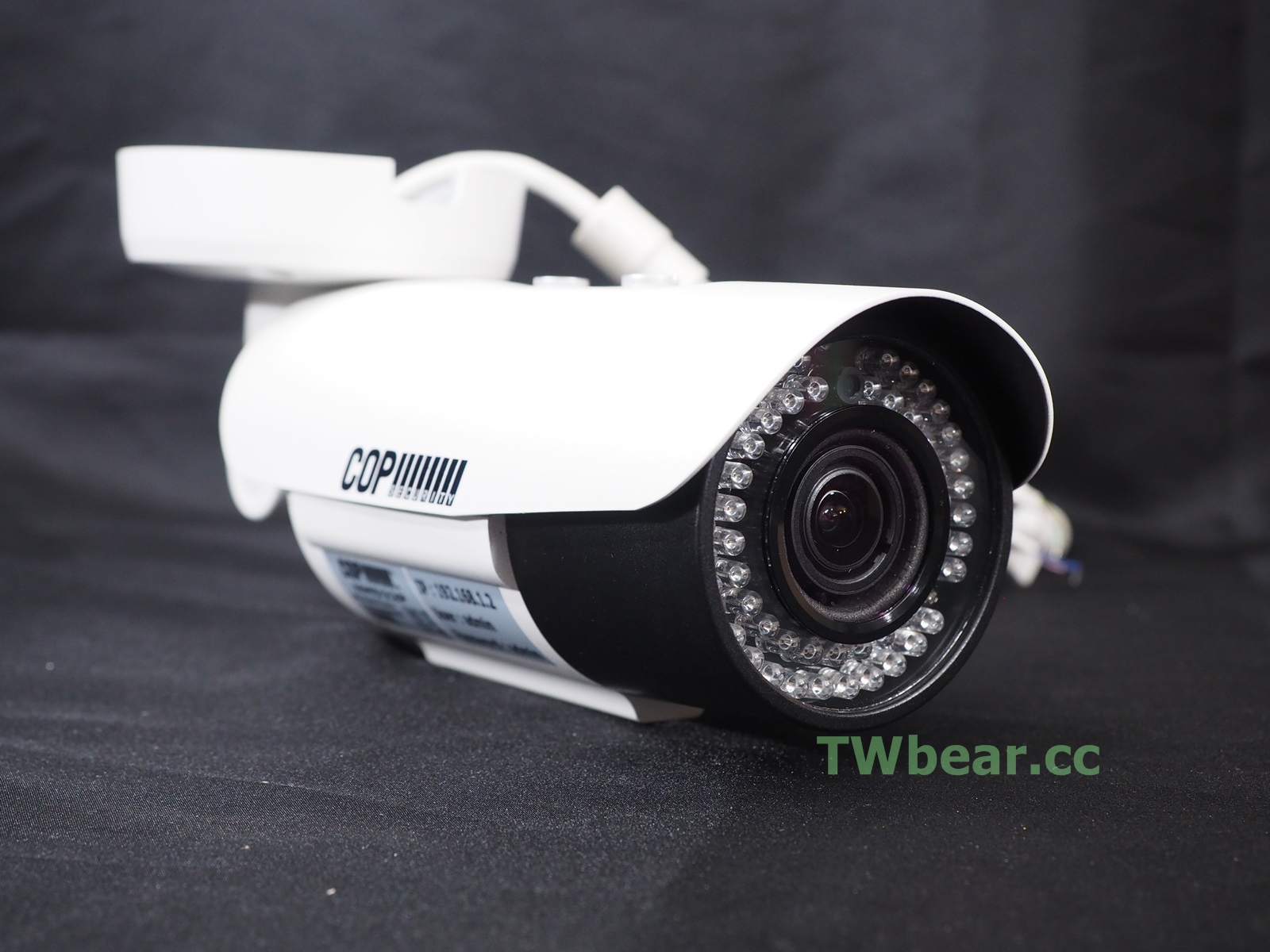

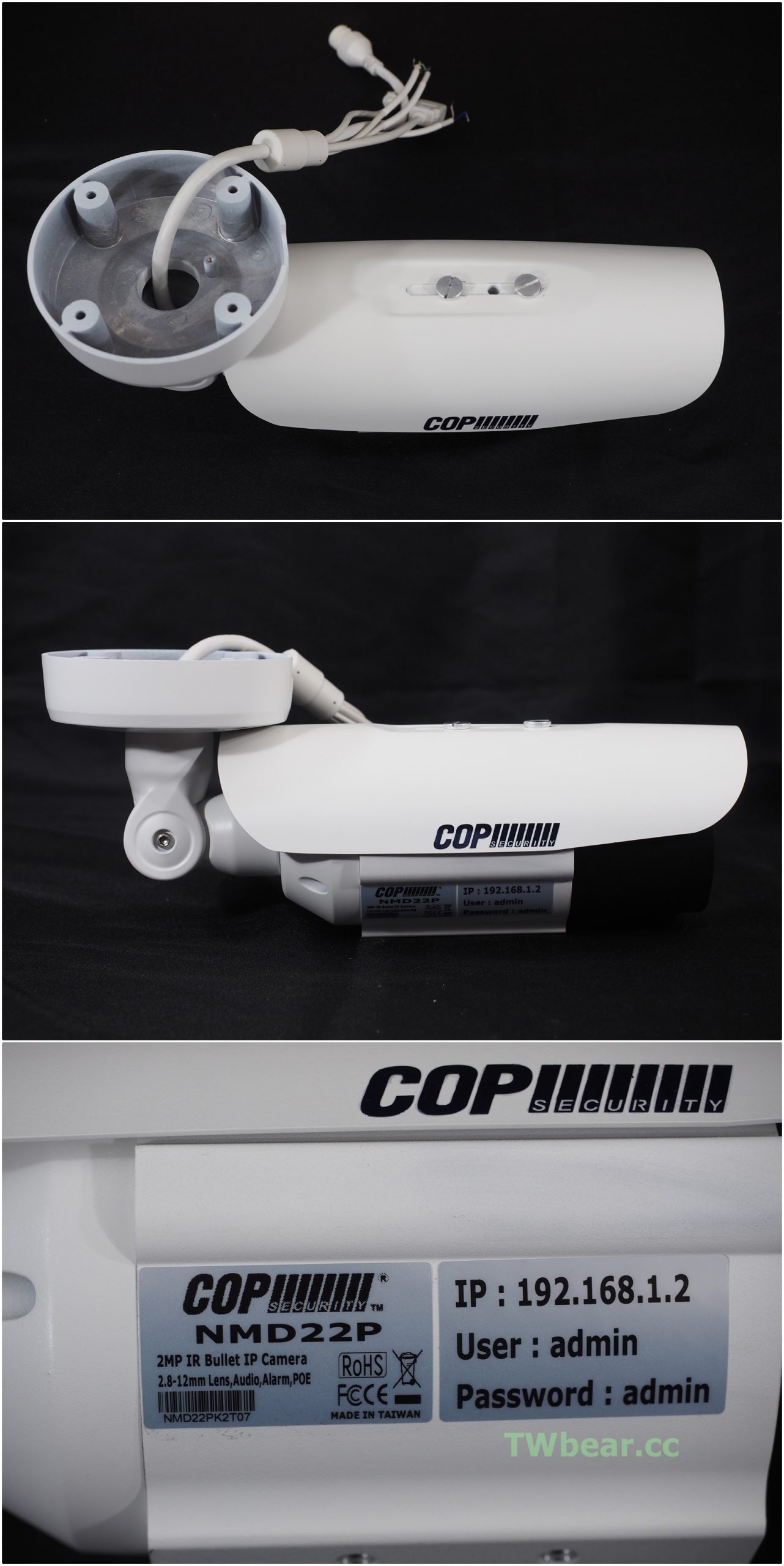

這應該是大家在大門出入口、通道最常見的槍型紅外線攝影機,在光線昏暗時畫面呈現是黑白的,很明顯可以看到科寶這款與他牌最大不同之處是攝影機還搭附了USB介面可以搭配需求使用。



C10-C11

※ NMD12PL 2M 紅外線PoE網路管型 STARLIGHT (星光級) 攝影機

規格資訊:NMD12PL 2M (點我前往)



C12-C13

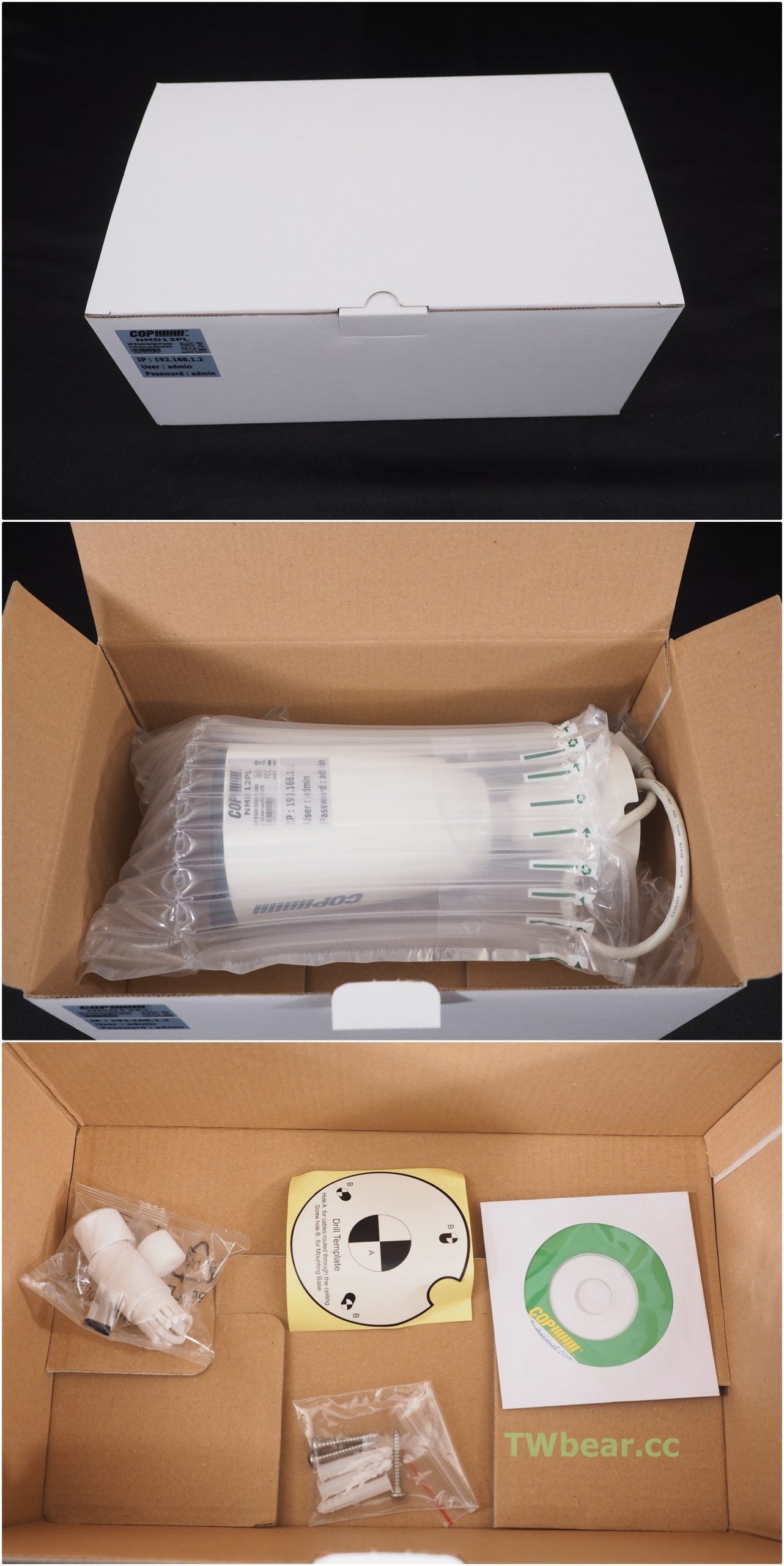

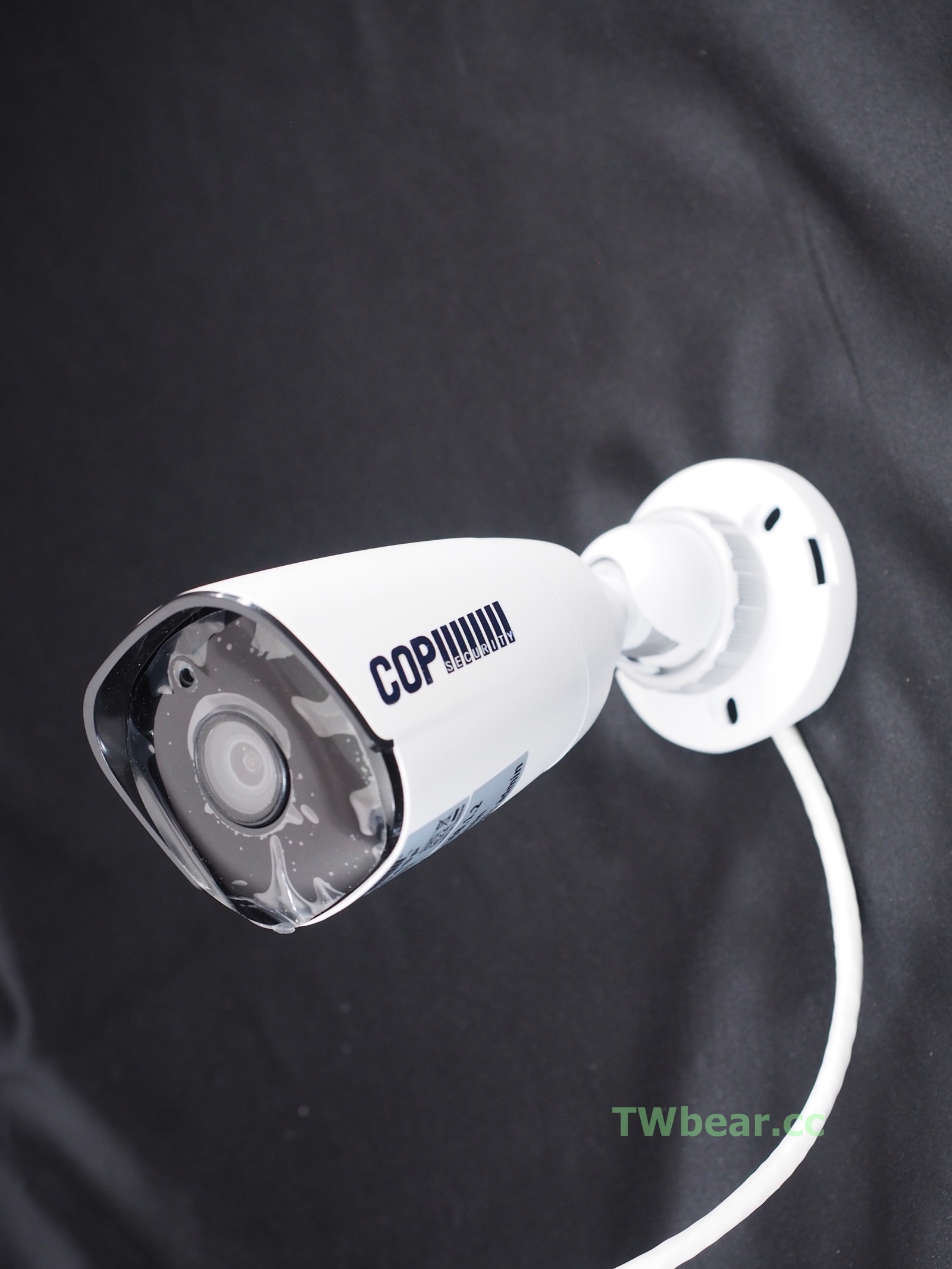

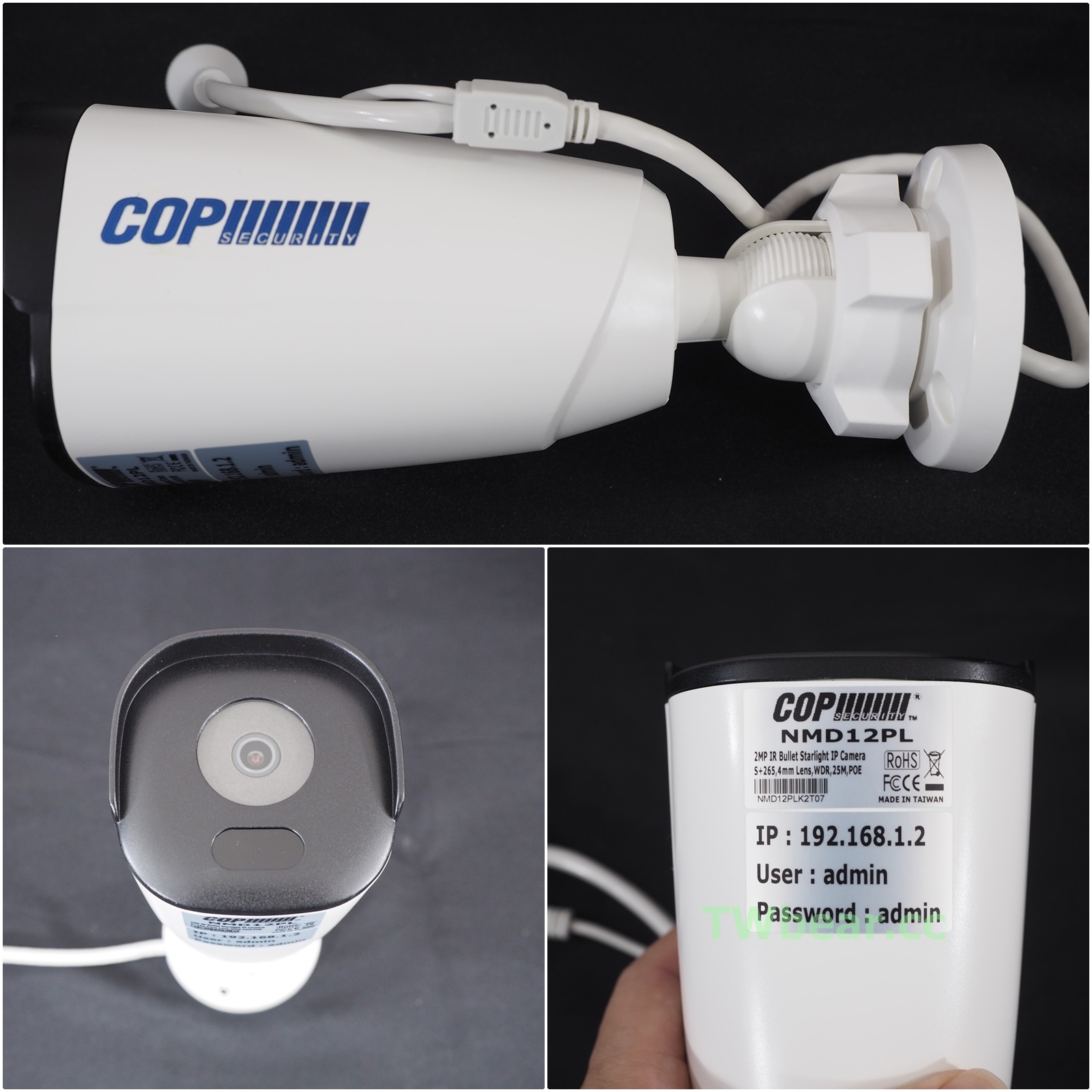

這支是紅外線PoE網路管型 STARLIGHT (星光級) 攝影機,尺寸比前面的槍型小一點的管型攝影機,在某些品牌有可能會歸納為小槍型,這支特別之處有2點:一是它是星光級夜視功能攝影機,所以當光線昏暗啟動夜視之後所錄得的畫面並不是像紅外線型一樣變黑白,畫面還是看得出色彩所以對物體人員辨識有一定程度的加分。二是鏡頭固定處採用輕量化的塑料轉軸設計,所以重量較輕改變監控角度無須工具且省力可完成,用在室內還有不適合固定太重的攝影機環境相當適合。



C14

※ NMD45P  5百萬星光級紅外管型網路攝影機

規格資訊:NMD45P (點我前往)



C15-C16

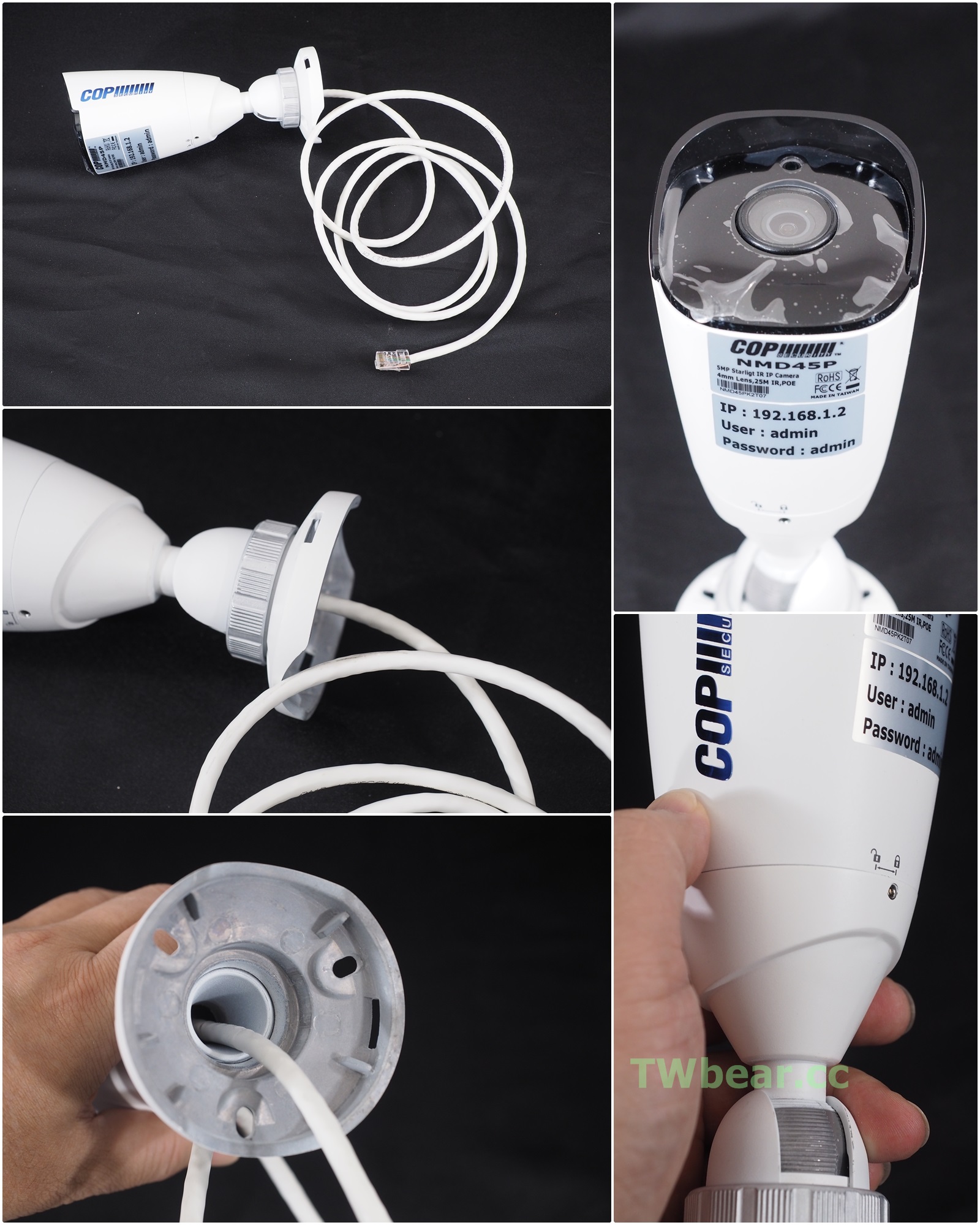

這支是 5百萬星光級紅外管型網路攝影機,外觀看似與前一支乍看相似,但實際上有三點很大的差異:一是外觀看不見的畫素差異、這支是5百萬畫素,一樣是星光級管型攝影機。二是材質不同,採用較堅固但相對也較重的鑄鐵設計,所以明顯較適合需要強固固定與適合接觸室外環境下使用。三則是攝影機設計上與線材搭配的差異,RJ-45接頭(公)直接就在上面與這次評測的幾組鏡頭都不一樣。



C17

※ NDD12PL 2M 星光級紅外線半球攝影機

規格資訊:NDD12PL 2M (點我前往)

C18-C19

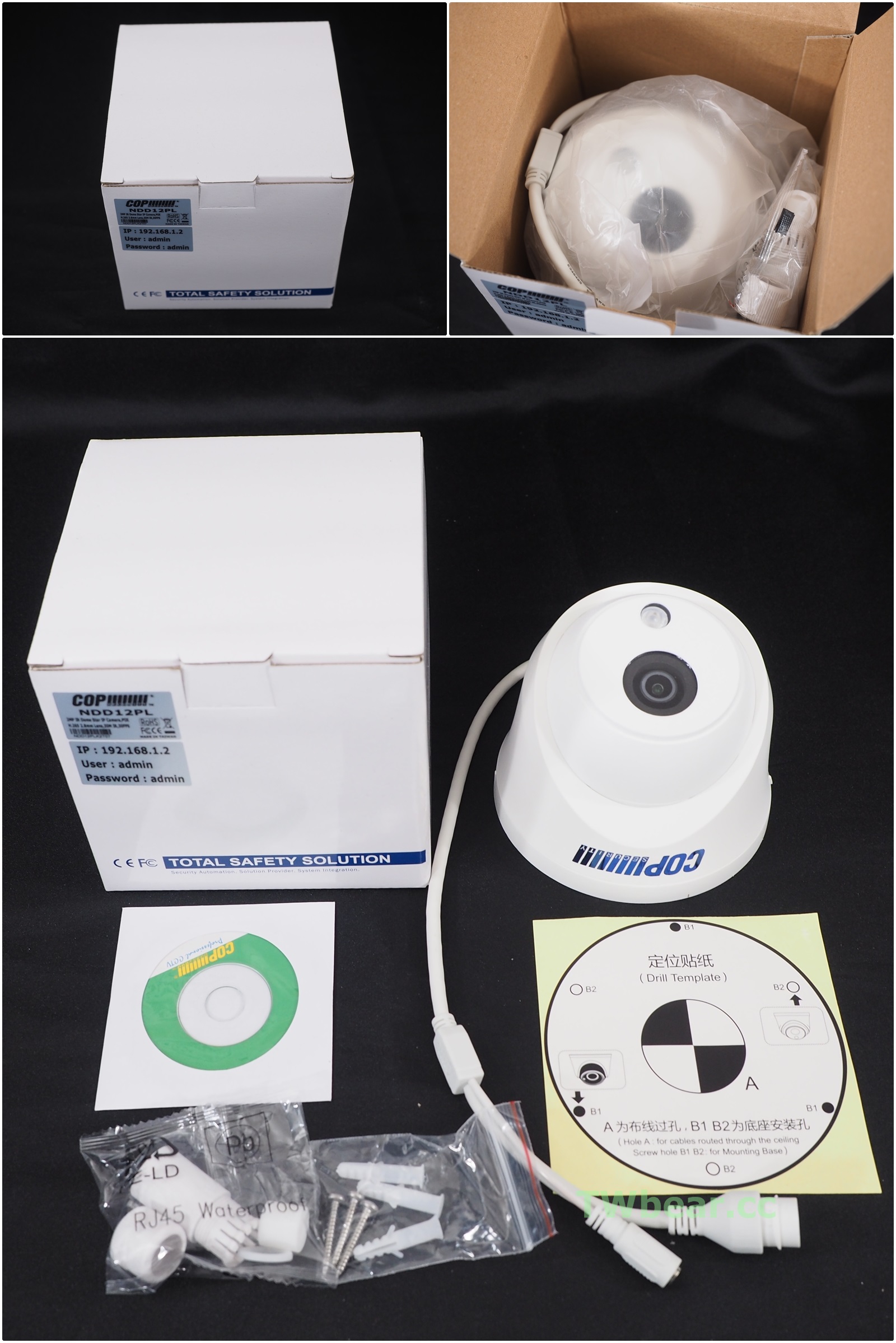

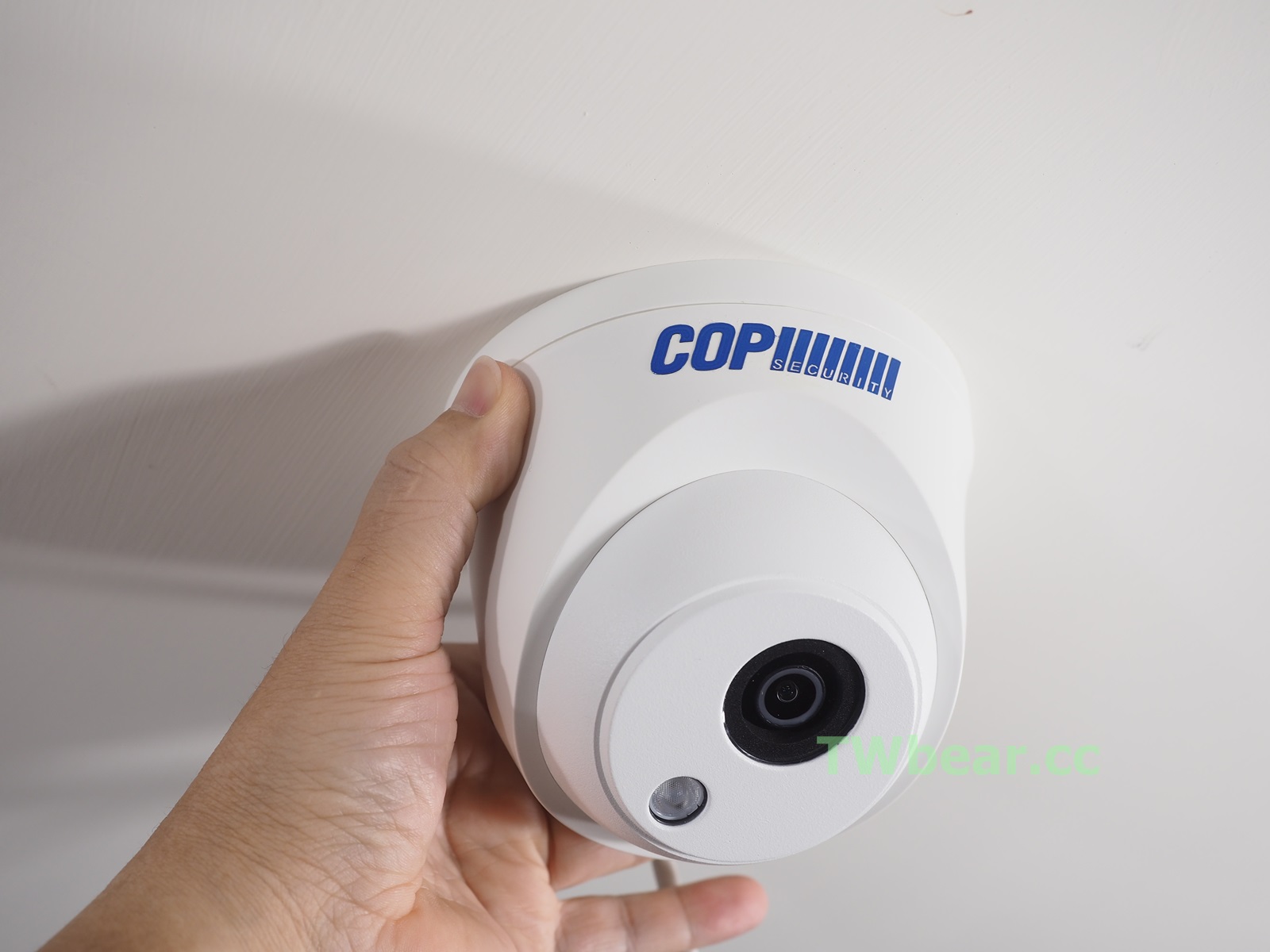

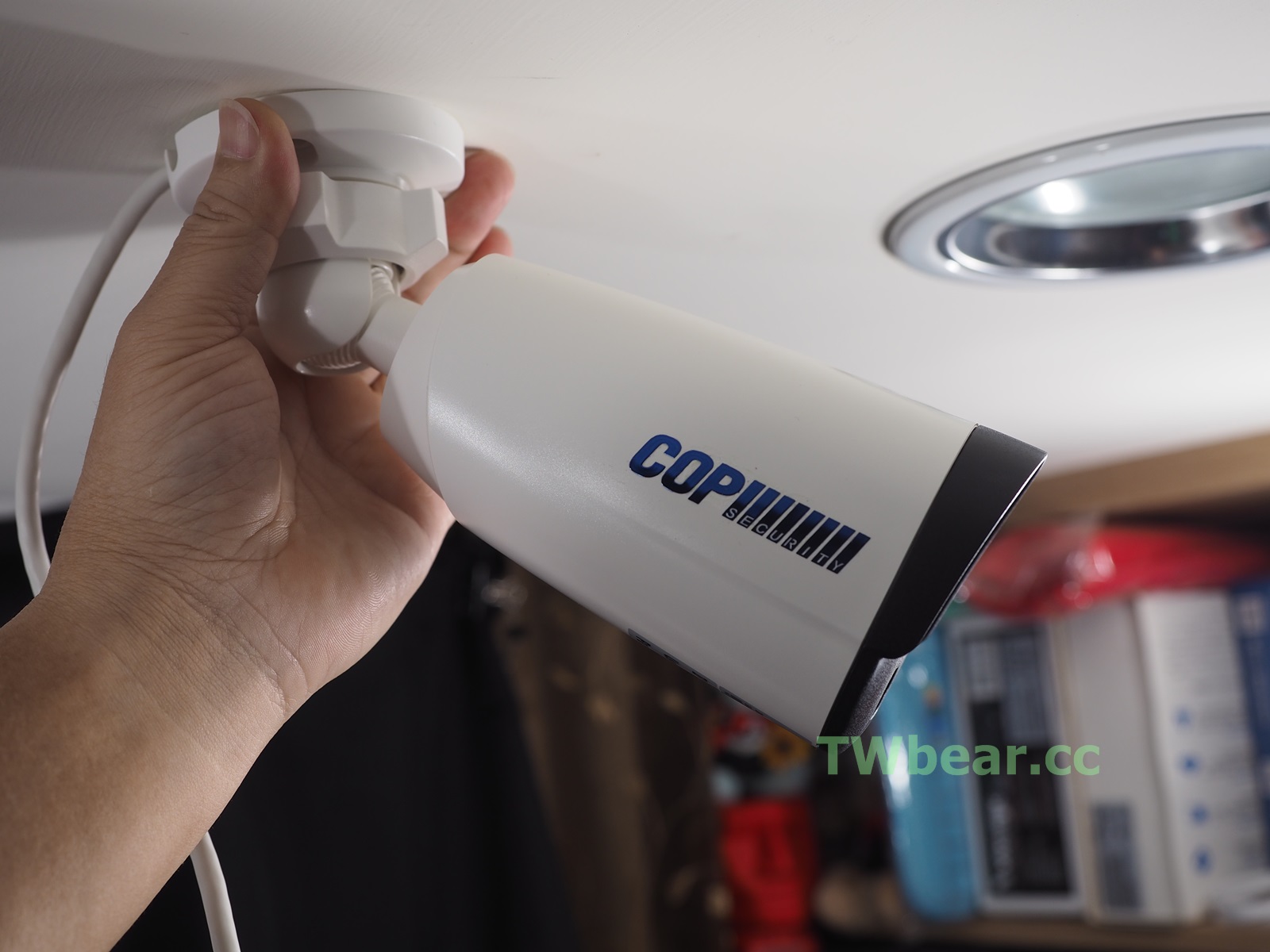

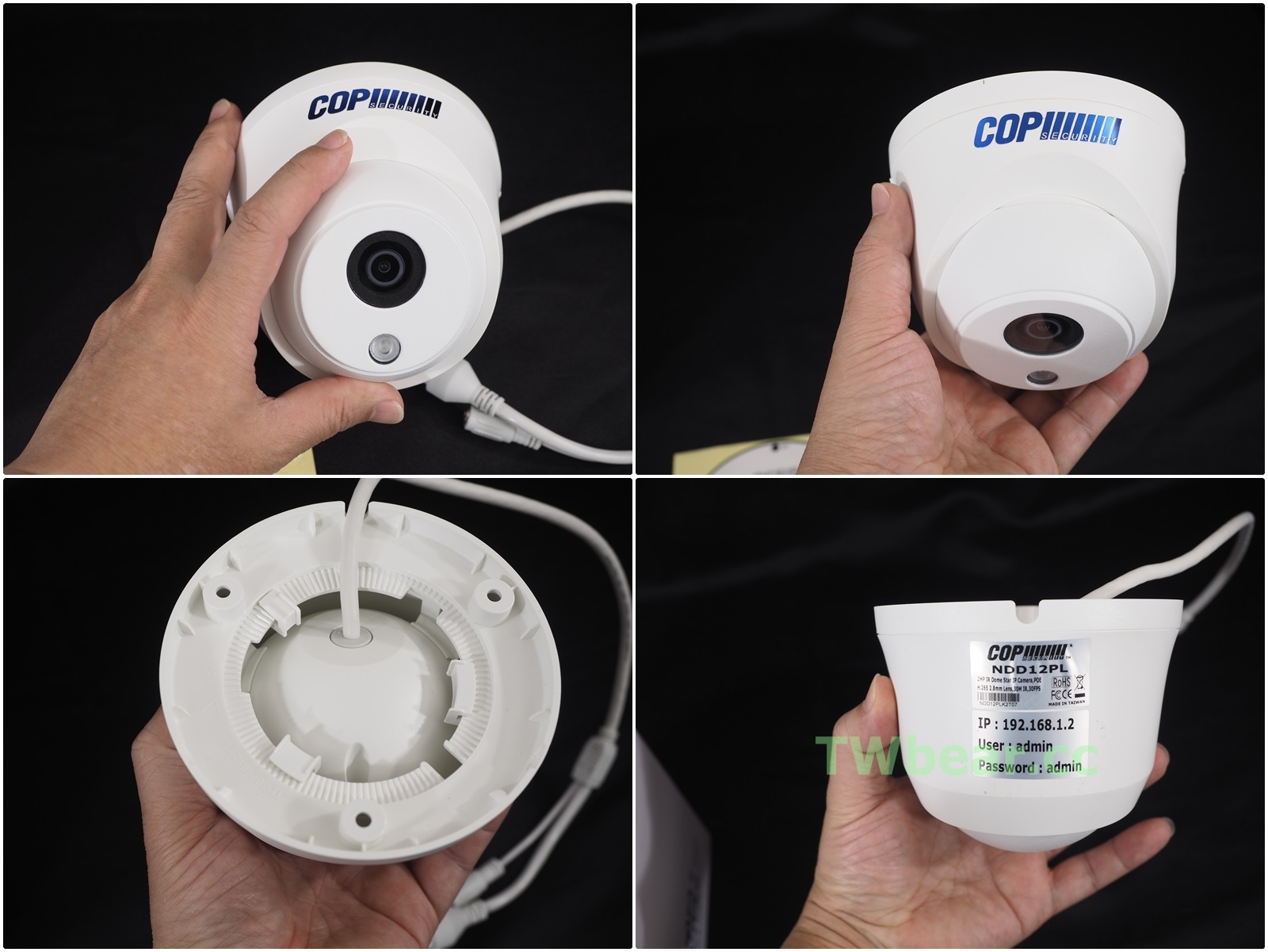

NDD12PL 2M 星光級紅外線半球攝影機 ← 這是蠻新的產品,台灣熊在進行評測的時候一度找不到更詳細的規格資料,所以大家現在看到的規格是最新與熱騰騰上架的 ^_^ 。採用球形的輔助固定方式,所以主要監控角度安裝完成後可以藉由握住球體攝影機方式做角度微調,當然半球形攝影機多半都用在室內天花板與室外屋簷下頂端,主要外殼材質都是塑料所以相當輕盈、如果是安裝在輕鋼架天花板結構也不太需要擔心重量問題。



C20

到這裡以上是四支大家比較可能用到,也是市面上多數環境會使用的三種形式網路攝影機,與這次評測主角之一的NVR4051DP 5CH H.265 PoE 4K網路錄放影機作主要搭配之用,所以都選用PoE規格。

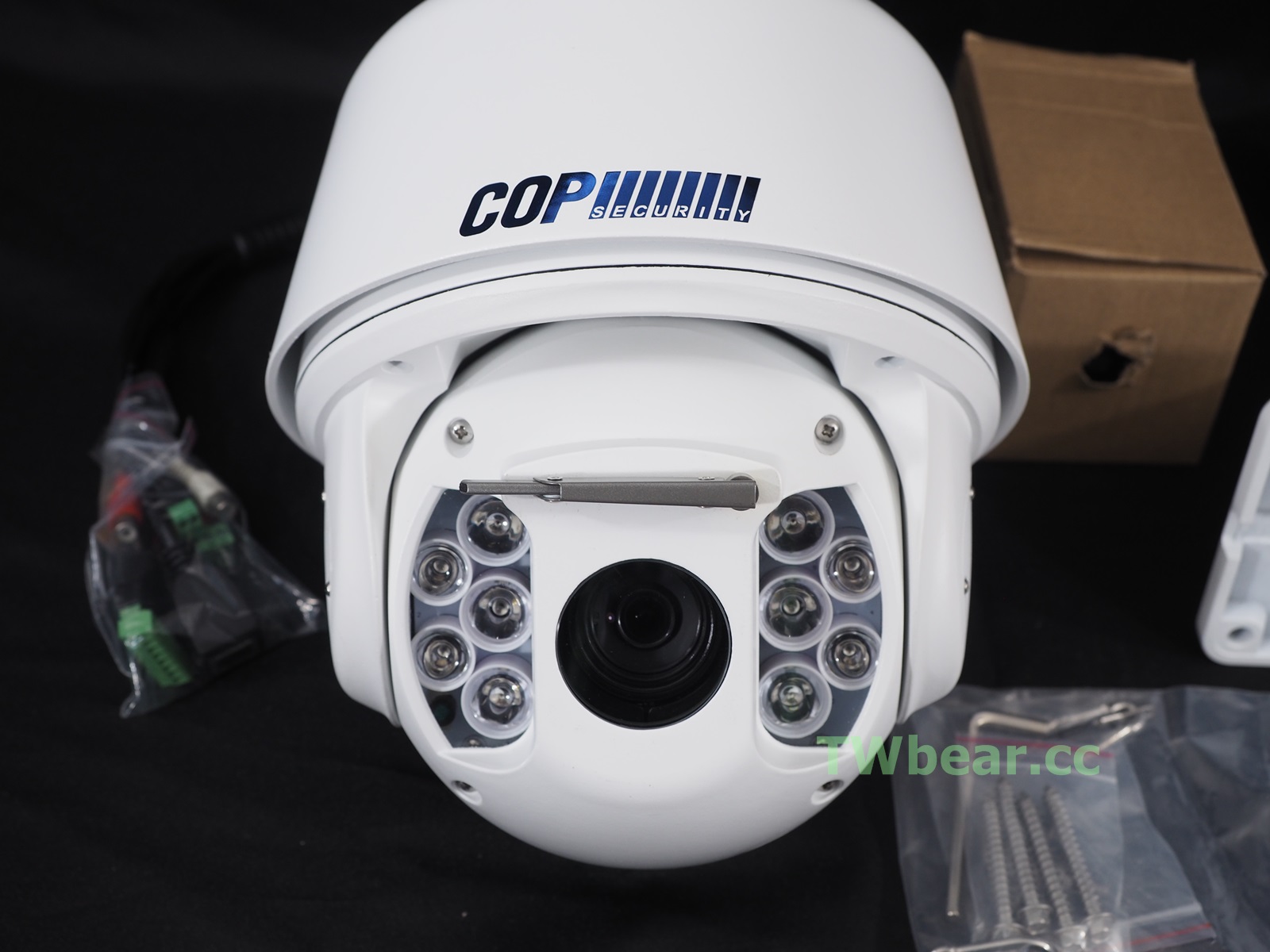

科寶怪傢私很多~連鏡頭也是,接下來登場的是”自備雨刷”的超高倍數快速球網路攝影機 ^_^



※ NP6232HAIB-F 網路型 200萬畫素 23倍紅外快速球

規格資訊:快速球似乎是科寶強項之一,而且可以依需求配合客製~以熊熊手上這一款官網就找不到WoW~就看下面的規格資訊,有需要其他規格的人可以先參考官網其他型號(點我前往)



C21-C22

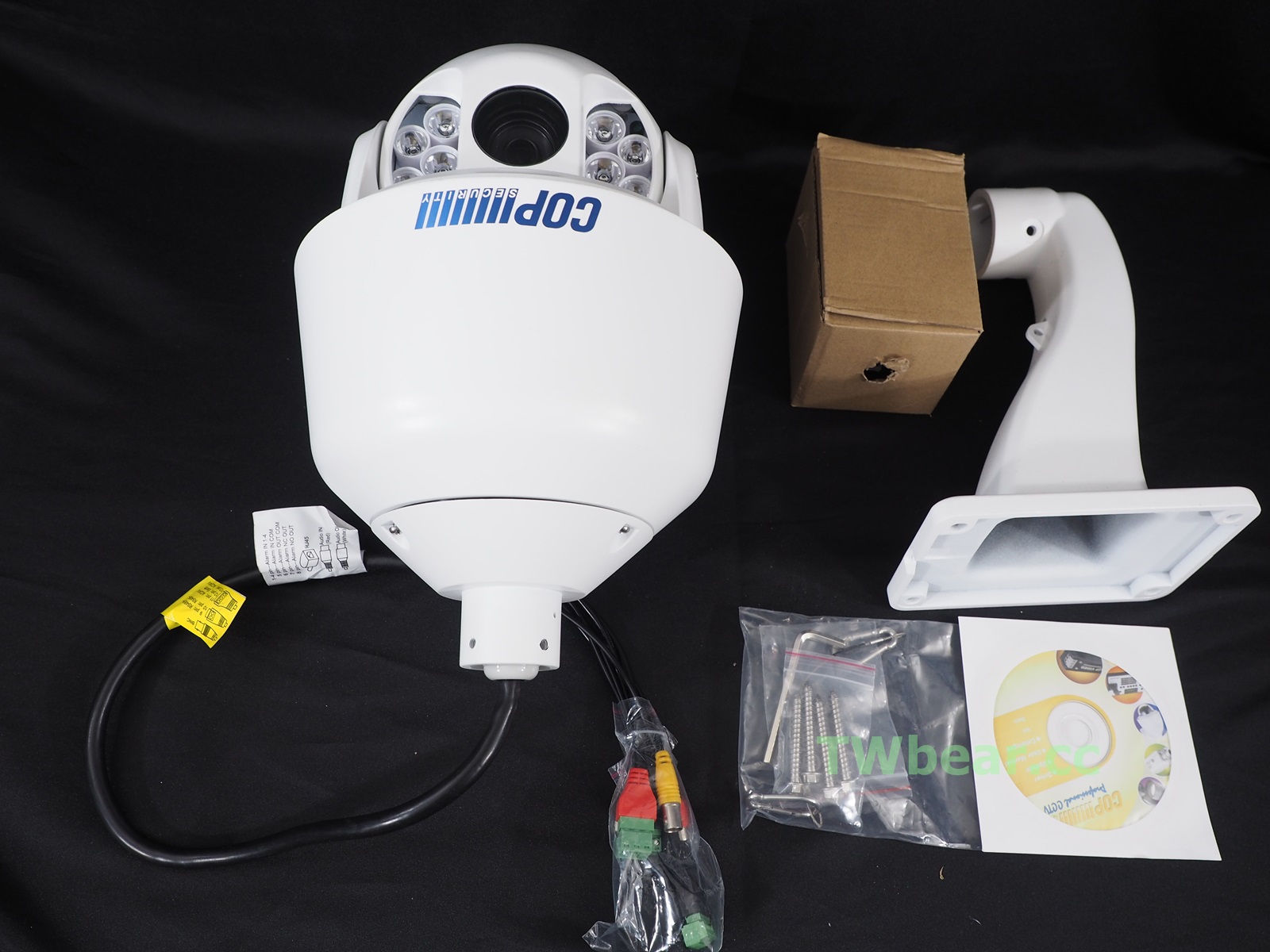

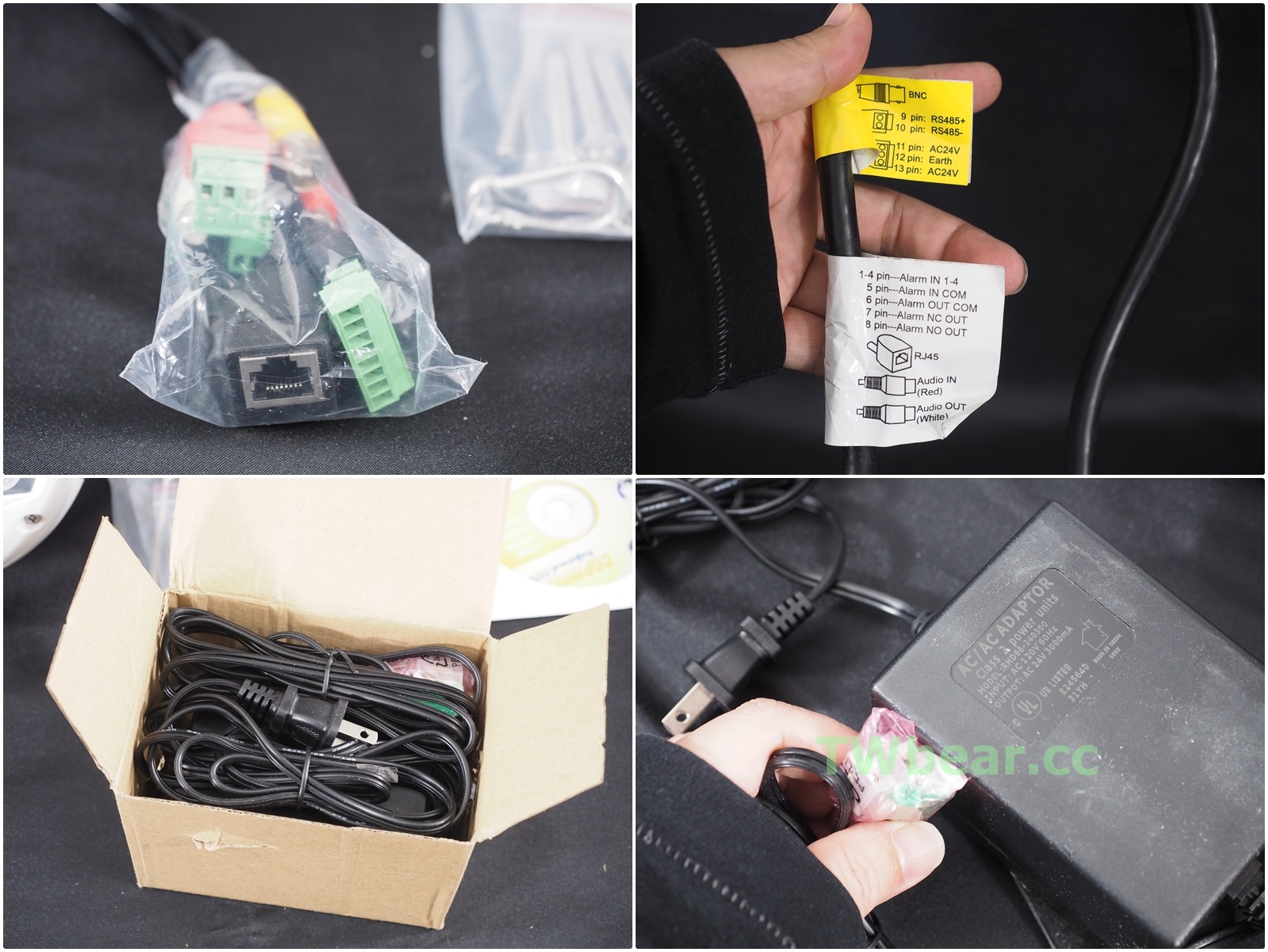

它不是PoE介面,但一樣可以搭配NVR4051DP來使用,一如前面提過的重點→NVR4051DP可以依使用環境需求成為5路安全監控錄放影機,把LAN埠直接抓來接NP6232HAIB-F 網路快速球~OK的!

C23-C24

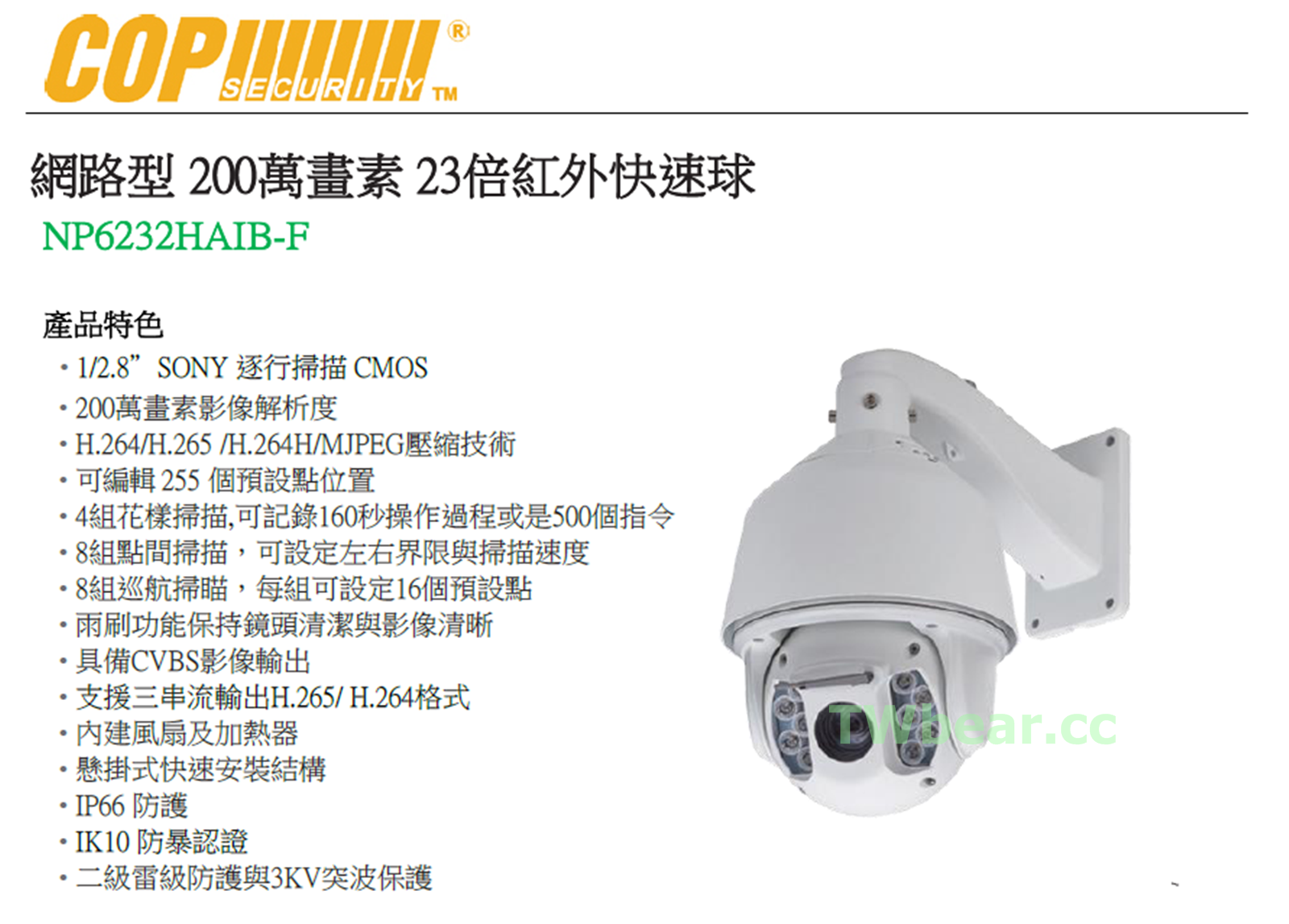

NP6232HAIB-F 特色與規格



C25

 型號

NP6232HAIB-F

影像

感光元件

1/2.8”SONY 逐行掃描 CMOS

有效畫素

200萬畫素 (1945Hx1097V)

解析度

920×1080@30fps, 1920×1080@25fps, 1280×720@30fps, 1280×720@25fps

倍率

23 倍光學放大

鏡頭

f=5-117mm / F1.5~F3.5

視角

58(廣角端)~ 2.8°(遠端)

數位放大

16 倍

自動光圈

自動

日夜模式

自動 / 彩色 / 黑白

聚焦

手動 / 自動

信噪比

大於 52 dB

強光抑制

手動 / 自動

自動增益

手動 / 自動

降噪

3D

白平衡

開 / 關

快門

1/3~ 1/30,000 sec

最低照度

彩色:0.01Lux 黑白:0.001Lux

寬動態

隱私遮敝

24區(每一畫面最高8區)

位移偵測

4區

網路

到這裡我們先做一個小小的結論,關於網路攝影機的部分。因為科寶的各式鏡頭規格功能與形式確實不少,所以除了以上介紹與開箱的部分之外,台灣熊覺得順便提供一下有關科寶網路攝影機產品名稱規則,方便較為專業的讀者可以由產品反推類別,進一步選擇與搭配適合自己的組合方式。

基本上科寶的命名原則如下:

以NDD12PL為例,N→IPC、第二碼D是外殼代號Dome(半球形)/如果是M就是管形、2代表200萬畫素,其它是該公司內部代號沒有公開。所以檢視NMD45P就是IPC、管形、5百萬畫素,當你要找管形2百萬畫素IPC就可以到Cop官網相關分類下去查找咯!

好~回題~~~繼續往下 ^_^

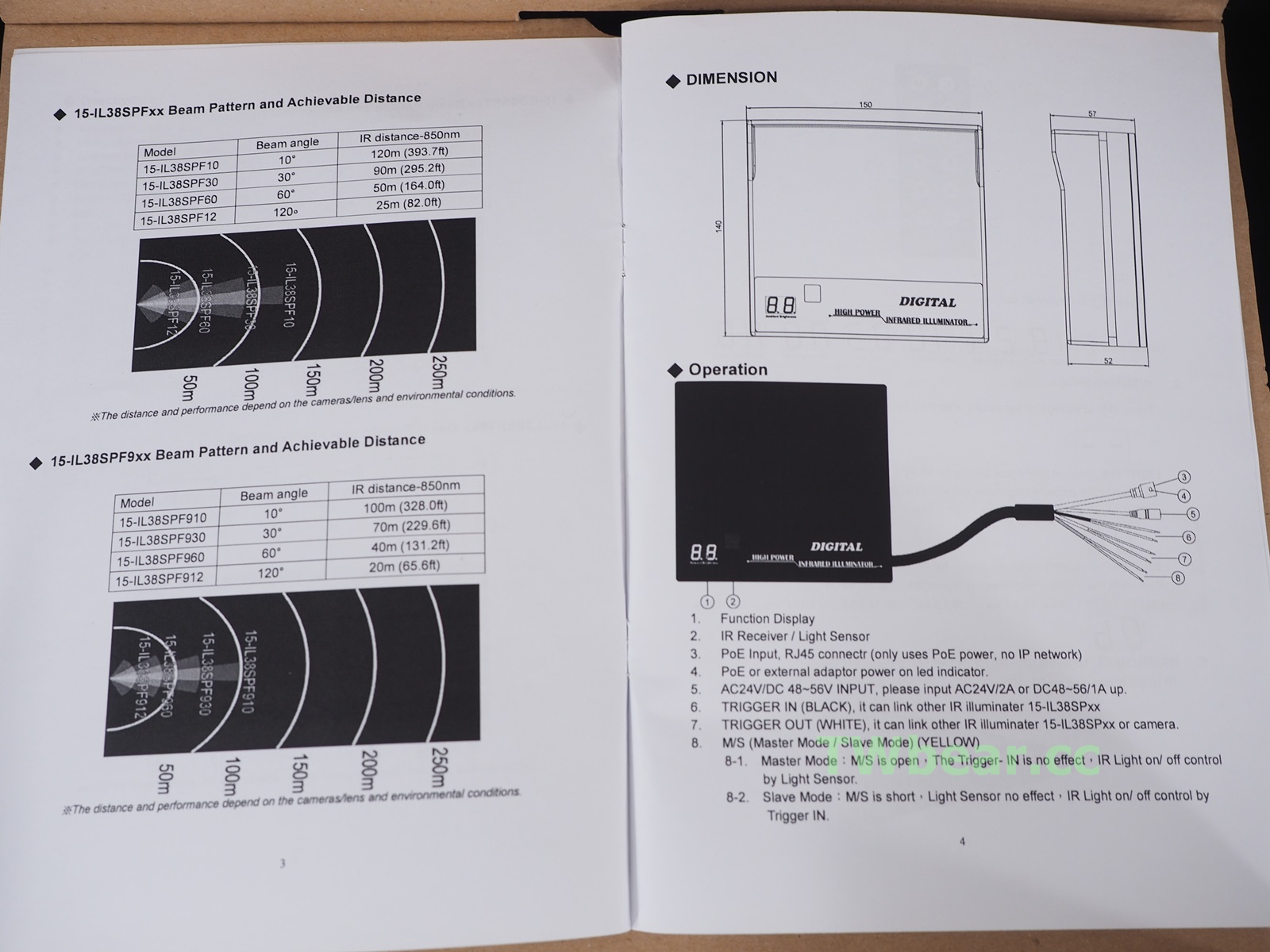

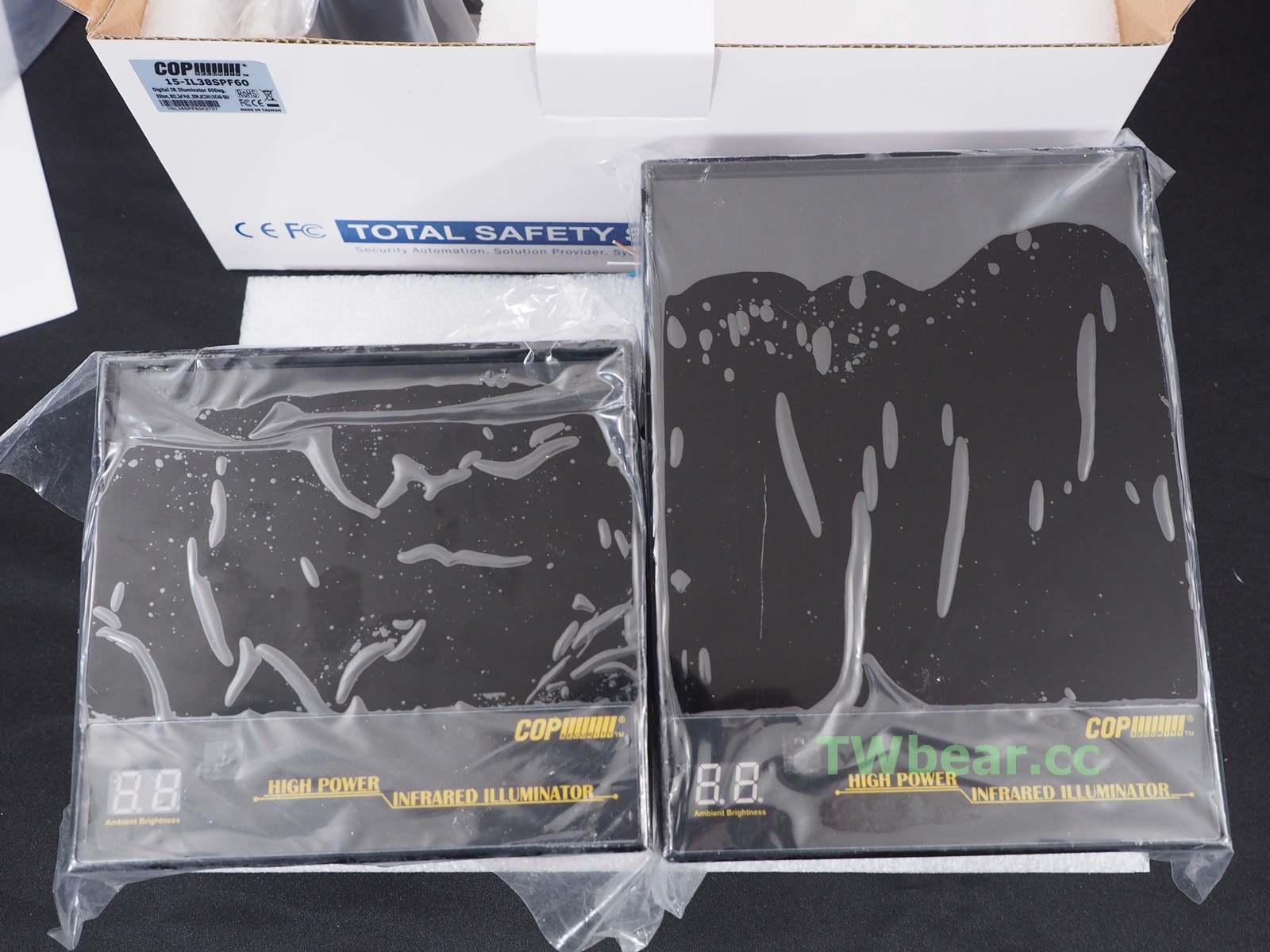

鏡頭之外,這次還意外的有兩組紅外投射燈來到熊窩,分別是15-IL38P60(下圖右)與15-IL38SPF60(下圖左),兩組都是PoE介面,所以直接可以搭配前面提過的Tenda TEF1110P 8+2 Port PoE Switch(**註)來使用。



C26

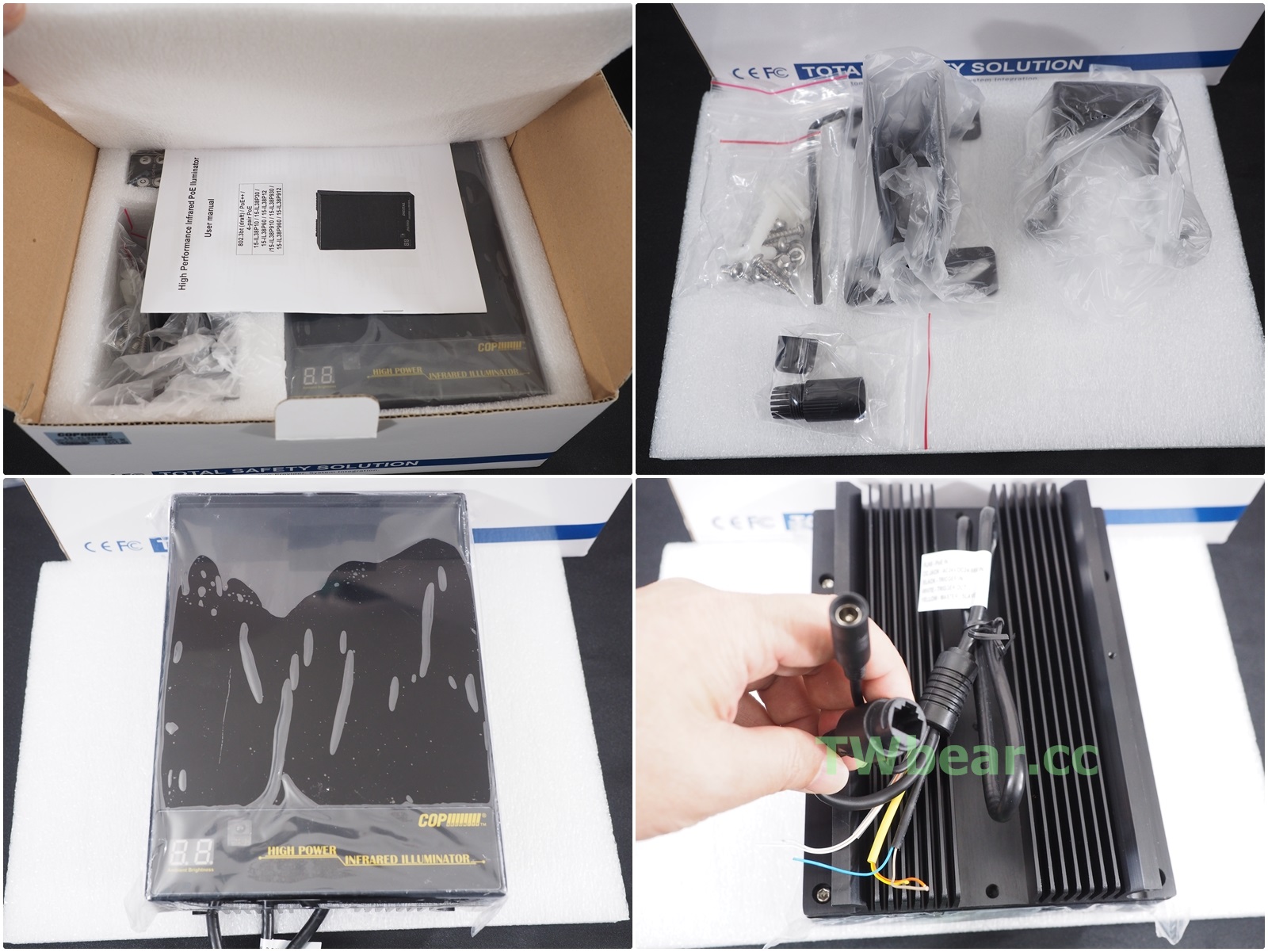

※ 15-IL38P60 PoE++高功率智慧型長距離紅外LED投射燈

C27-C28

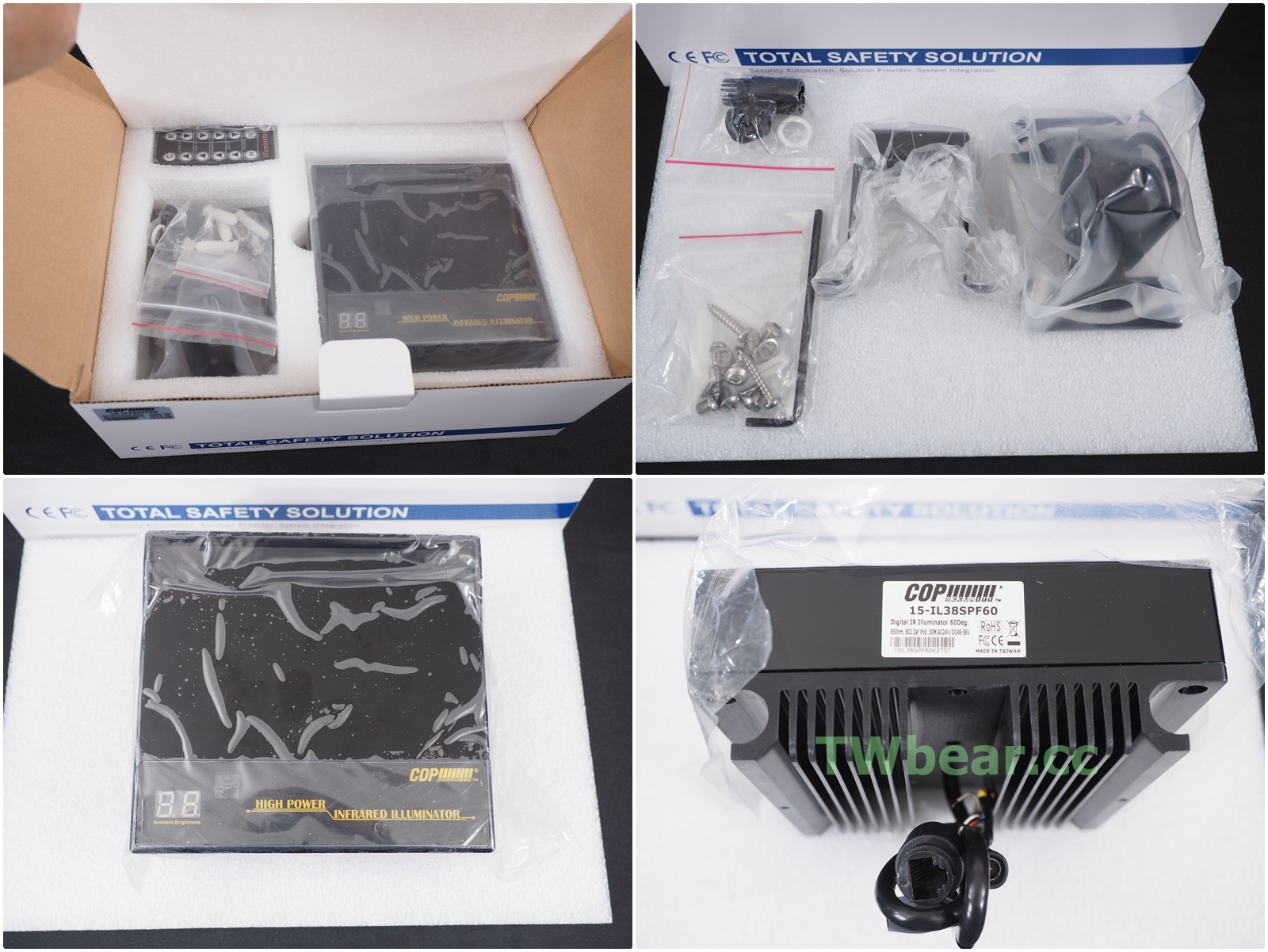

※ 15-IL38SPF60 PoE高功率智慧型長距離紅外LED投射燈

C29-C30

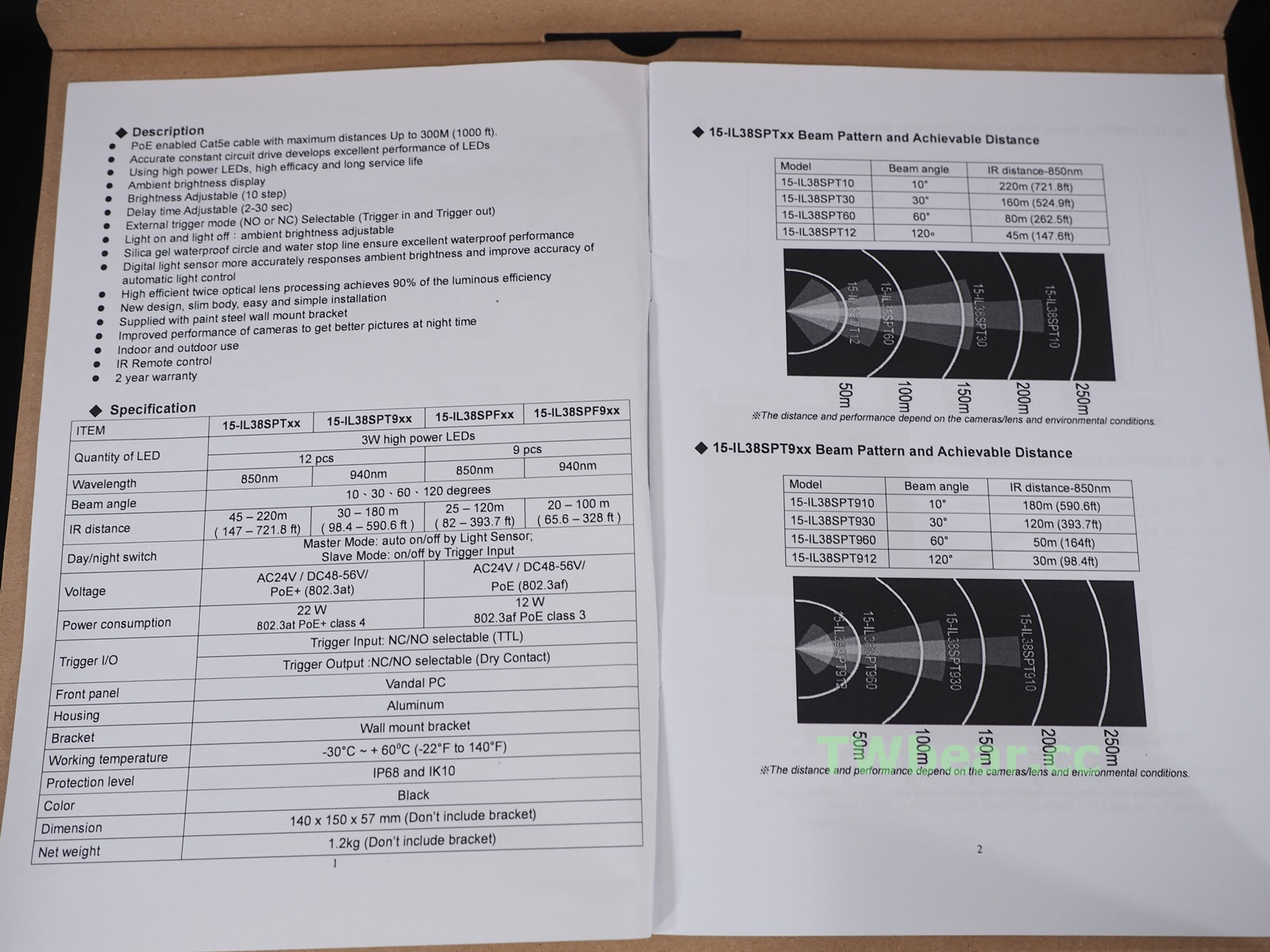

更多的PoE紅外投射燈、PoE++高功率智慧型長距離紅外LED投射燈等相關規格與資訊可以上官網查詢(點我前往)



(^(T)^) 開箱NVR4051DP 5CH H.265 PoE 4K網路錄放影機與硬碟安裝

用途就不多說了,這單元的主角就是NVR4051DP網路錄放影機與SEAGATE那嘶狼8TB硬碟登場!



C31

NVR4051DP規格:(需要更多資訊參考可前往Cop官網)

影像輸入

影像輸入

5路

頻寬

接入40Mbps,轉發40Mbps

智慧分析

支援5路智慧分析處理(拌線,雙拌線,周界,物品遺留,物品丟失,徘徊,奔跑,警戒,聯動跟蹤,值崗檢測,人群聚集,影像虛焦診斷,影像場景變換診斷,音訊信號丟失偵測,音訊信號異常偵測)

影像輸出

VGA輸出

1路,解析度為1920×1080,1280×720,1440×900, 1366×768, 1280×800,1024×768,800×600

HDMI輸出

1路,解析度為1920×1080,1280×720,1440×900, 1366×768, 1280×800,1024×768,800×600

編碼參數

錄影解析度

8MP/5MP/3MP/1080P/UXGA/720P/VGA/4CIF/DCIF/2CIF/CIF/QCIF

重播路數

2路1080p/4路720p

產品功能

硬碟接入

支援1塊硬碟接入,單塊硬碟最大支援8T

硬碟檢測

支援S.M.A.R.T硬碟檢測技術

硬碟管理

盤組劃分、配額、自訂錄影天數

同步重播

最大支援2路1080p/4路720p影像同步重播

一鍵錄影

支援

假日錄影

支援

錄影迴圈策略

支援迴圈錄影、非迴圈錄影,非報警錄影優先覆蓋三種模式

範本錄影

支援定時和事件範本錄影、智慧錄影範本按時間段定義影像參數

錄影時間段

每天可設定4個錄影時間段,不同時間段錄影觸發模式可獨立設置

錄影觸發模式

包括手動、定時、埠報警、移動偵測、影像丟失、偵測或埠,偵測且埠、智慧分析

報警錄影

支援移動偵測報警錄影、埠報警錄影、動測且報警錄影、動測或報警錄影、智慧分析的預錄及延時錄影

本地報警輸出

1路

錄影檔查詢

支援按照埠報警、移動偵測、影像丟失、影像遮擋、智慧分析

錄影加鎖解鎖

支援

抽幀錄影

支援

錄影檢索和重播

支援按通道號、錄影類型、檔案類型、起止時間等條件進行錄影檢索和重播

電子放大

支援重播時、預覽時對任意區域進行局部電子放大

錄影重播

支援重播時暫停、快放、慢放、步進、前跳30S、後跳30S,支援滑鼠拖動定位

支援重播進度條縮放功能

支援外部錄影檔重播

支援錄影重播剪輯

支援報警日誌聯動錄影檔重播

錄影快照

支援錄影快照,錄影類型區分顯示

流量監測

支援

自訂主菜單

支援

語言種類

繁中、英

介面特性

影像輸出介面

1個HDMI介面+1個VGA介面(同畫面)

SATA介面

1個,單塊硬碟最大支援8T

網路介面

外部:1個,RJ45 10M/100M自我調整乙太網介面
PSE口:4個,RJ45 10M/100M自我調整乙太網介面

最大功率

PSE口最大共輸出45W,單PSE口最大30W

USB介面

2個USB2.0介面

報警輸出

1個

網路管理

網路通訊協定

TCP/UDP/HTTP/MULTICAST/UPnP/DHCP/DDNS/NFS/NTP/RTSP/SADP等協議

其他特性

工作溫度

-10℃~55℃

工作濕度

10%~90%(無冷凝)

電源

DC 48V

功率

≤20W(不含硬碟)

主機殼

1U主機殼

尺寸

44mm(高)×255mm(寬)×231mm(深)

重量

≤4Kg(不含硬碟)



接下來開箱NVR4051DP瞧瞧



C32

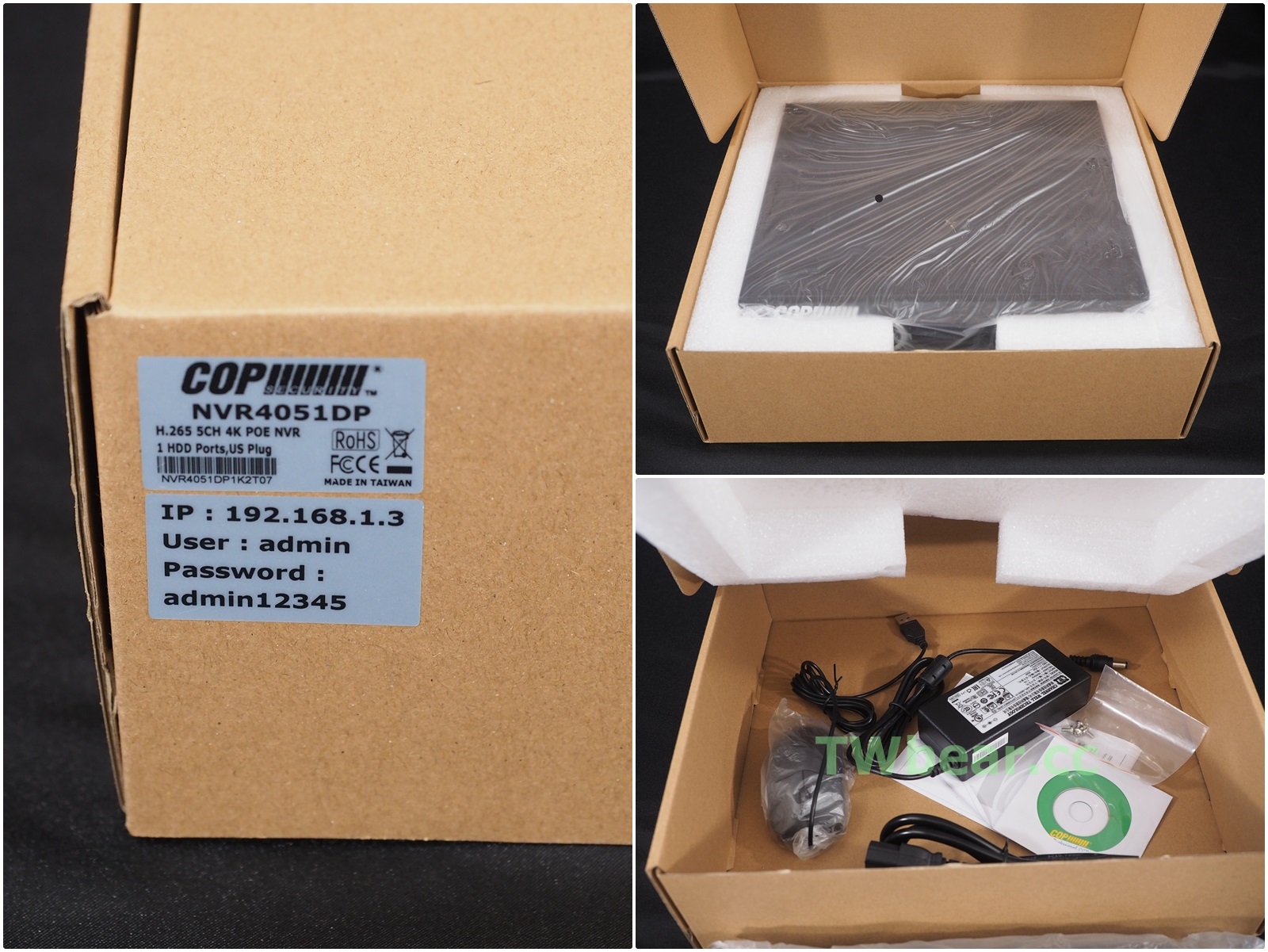

注意包裝箱上的預設帳號與密碼(*註),這有關後續設定順利需要的相關資訊,後面在安裝設定單元再一起說明。



C33-C34

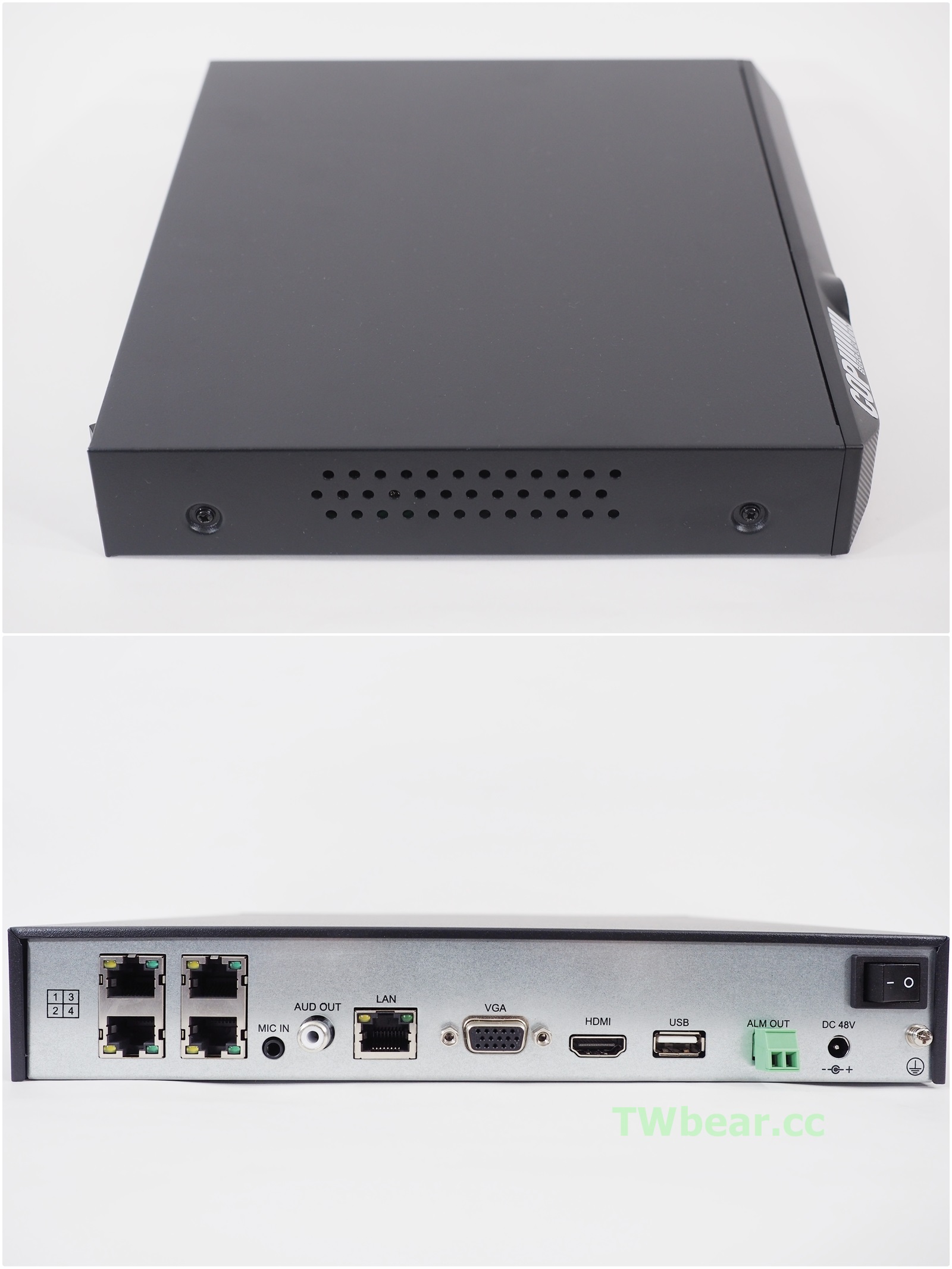

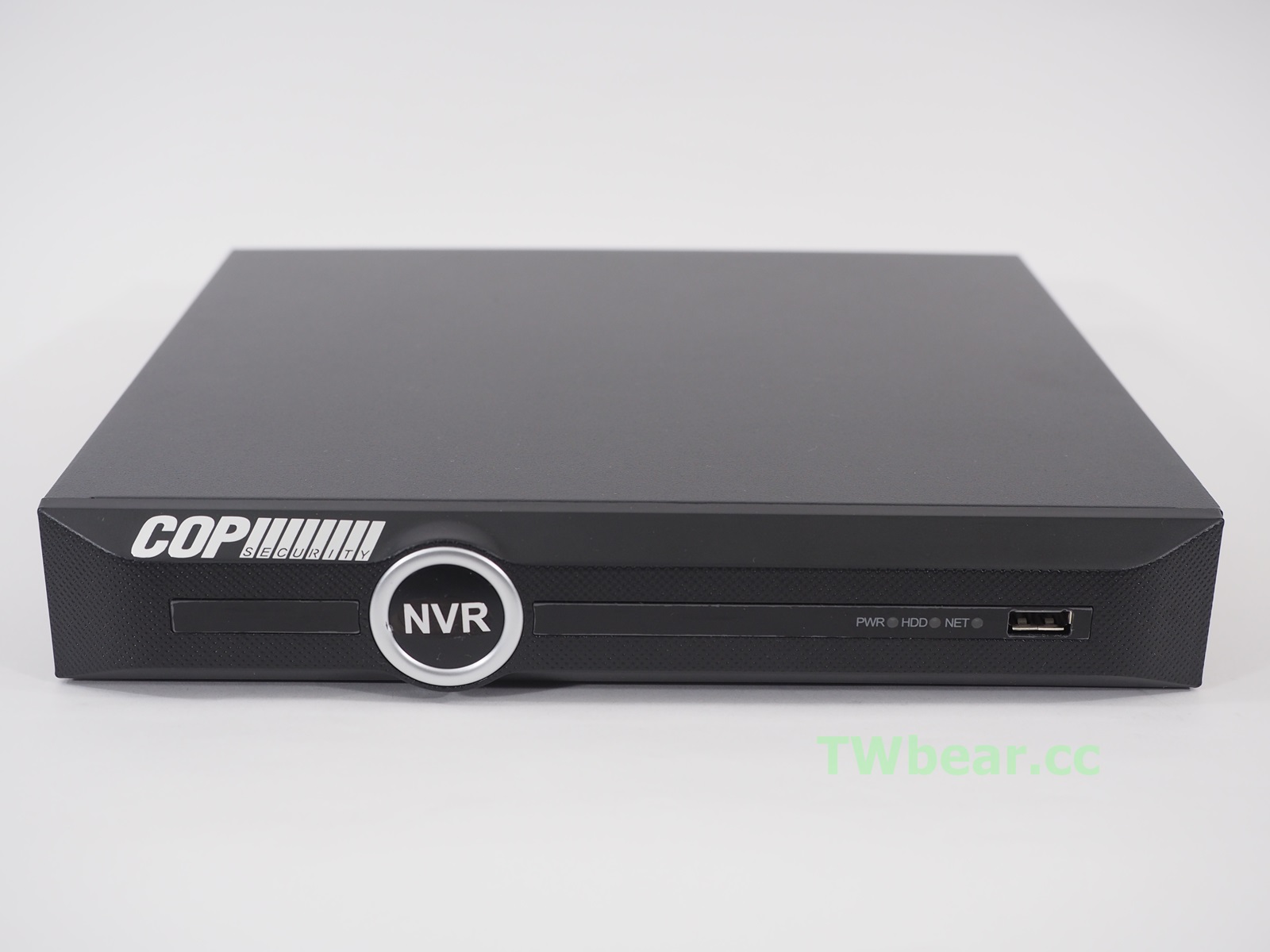

科寶Cop NVR4051DP面板設計簡潔耐看,前後都有USB可以接、隨機有附滑鼠,所以接上螢幕就可以使用,對習慣傳統安全監控使用的人來說應該很熟悉與容易上手!



C35-C36

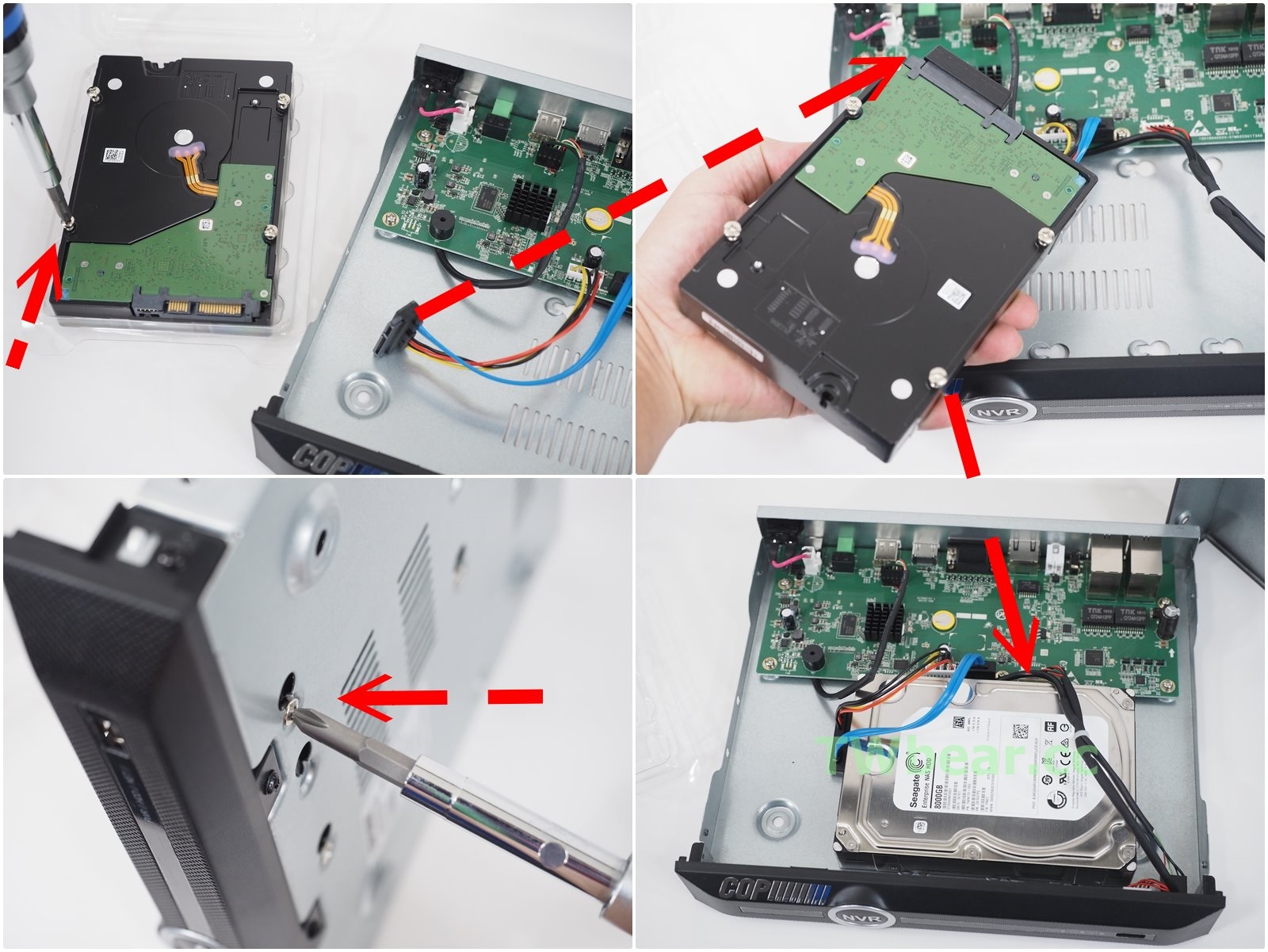

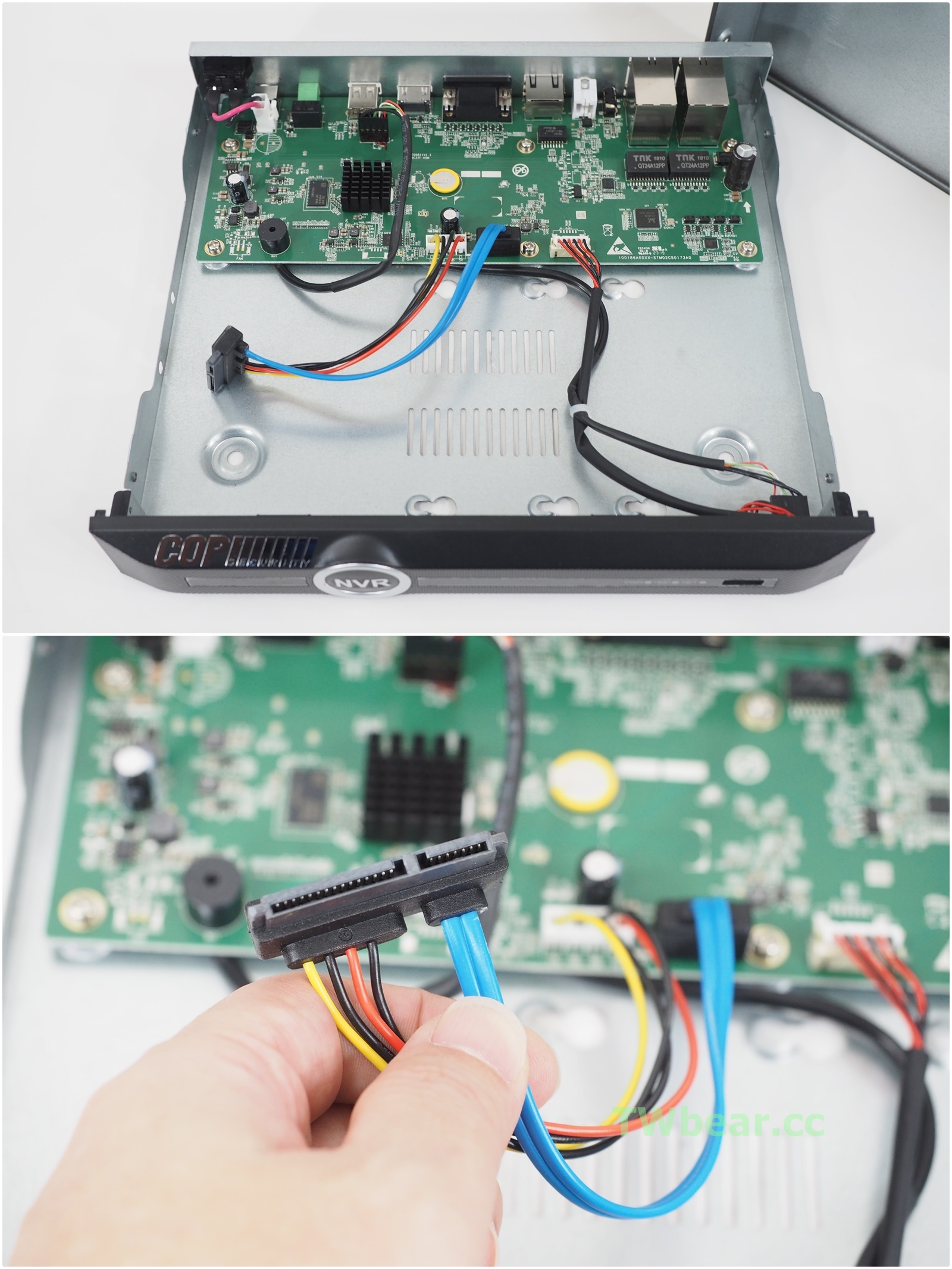

硬碟安裝很容易,主要需要提醒的是先在機外簡單把螺絲旋到硬碟底部的位置但不要旋緊(如上圖所示),把硬碟線接好之後再嵌入主機的硬碟固定座,之後再由底部把硬碟旋緊固定,記得~硬碟要旋緊固定~不然如果鬆動是會增加意外故障的可能性喔!



C37

完成上面的硬碟安裝之後你就可以依照你的需求開始使用PoE*4+1外接電源的5路安全監控系統設定與使用,基本上就跟傳統安全監控的操作模式是相似的,所以如果你已經有傳統安全監控系統使用經驗的話,你應該是駕輕就熟~唯一要提醒的大概就是→使用者名稱與密碼不要打錯!



C38

當然~不想要在額外為安全監控攝影機特別配置電源插座,那最方便的方式就是直接利用NVR4051DP主機搭配4顆PoE攝影機,這樣你只需要四線加一個插座就可以開始使用傳統安全監控系統應用(有安裝螢幕就是多一條螢幕線與一個插座孔)。



C39

當然~數位科技時代的現在,台灣熊是鼓勵大家搭配網路路由器(例如TENDA AC10)享用台灣熊強調的主動出擊的數位監控保全系統(Digital Security System)方式來應用,開啟入侵警戒通知功能、遠端監看…等,提高環境安全維護等級讓自己與家人或夥伴更安心!所以~這數位監控保全系統就是接下來實測使用的模式,幫大家確實驗證一下功能,還有測試安裝的容易度與需要注意的事項!



C40

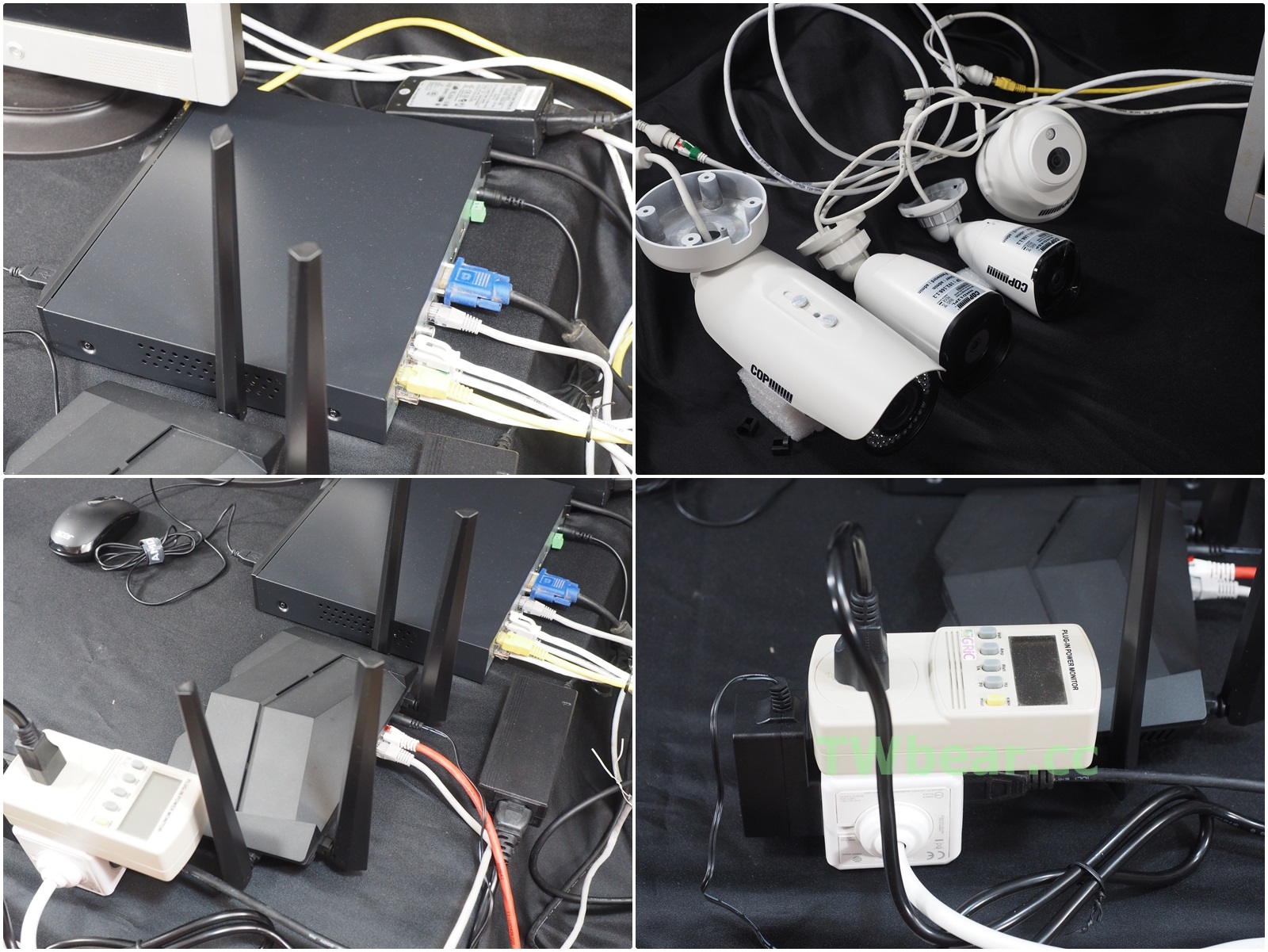

四條網路線接四顆網路攝影機、一條網路線接TENDA AC10,TENDA AC10在接到中華電信的網路盒上,這裡就先提醒一下…1.寬頻連線上網的設定建議事先先設定好並確實可以連線上網,2.如果你是跟台灣熊一樣採用TENDA AC10那記得不要自做聰明把AC10預設的192.168.0.1網路設定改成192.168.1.1(**註),沒有做這樣的動作,你的數位監控保全系統有機會在9個簡單操作步驟3~5分鐘內就完成設定並開錄喔!

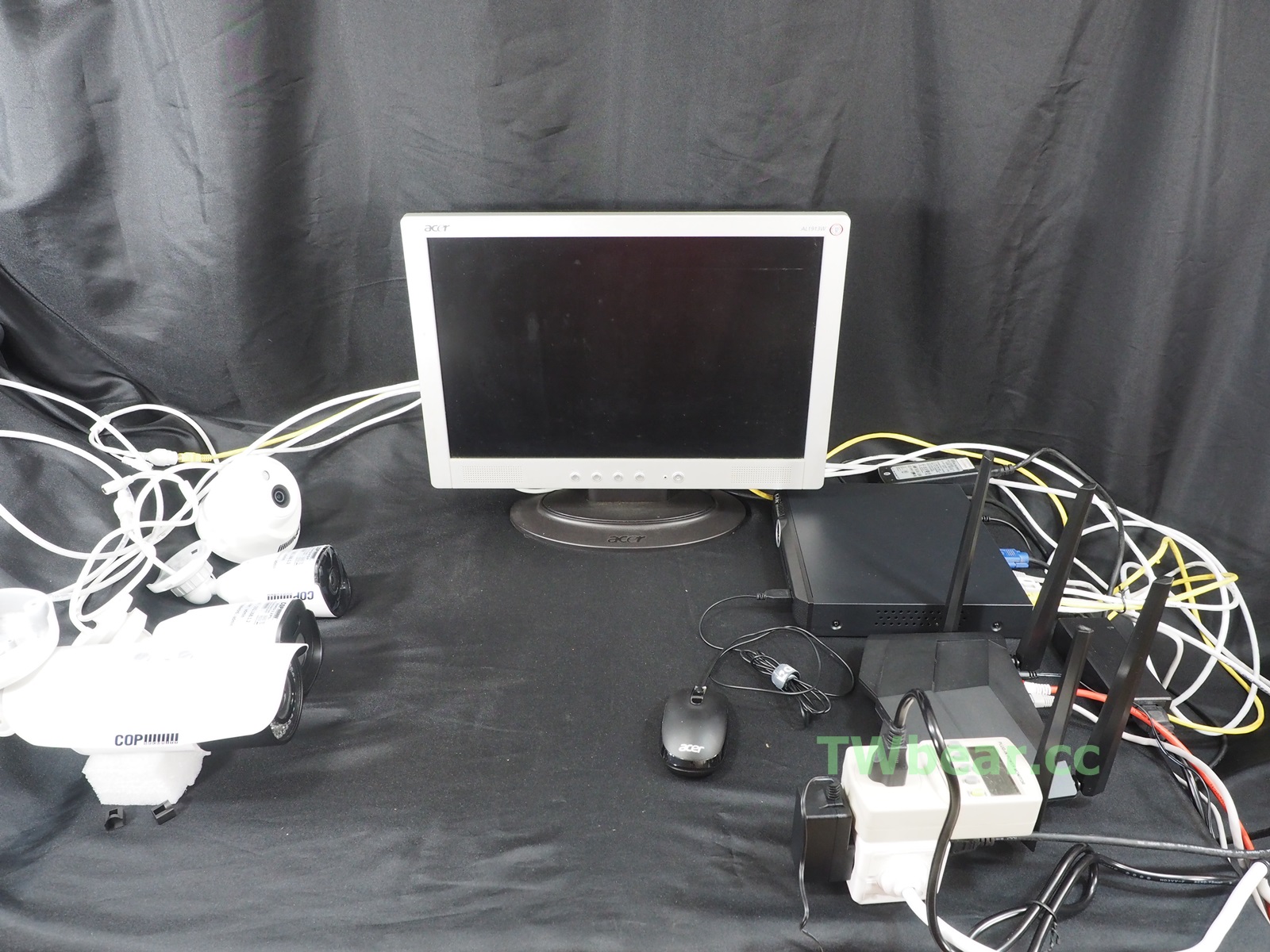

全部準備妥當如圖所示,一共只需要三個電源插孔,一孔插螢幕、一孔插NVR4051DP、一孔TENDA AC10搞定!



C41

接下來就是安裝施做實測,還有一些安全監控功能相關管理設定畫面,還有針對這上陣配合測試的NDD12PL、NMD45P、NMD12PL、NMD22P這四機鏡頭在不同光源下的變化…包括低光源與近乎黑暗環境時看看星光級網路攝影機如何應變與展現特色!



C43



台灣熊知道不是每個人都需要看安裝與一些相關的畫面,所以提前破梗先分享不少人會關注的問題,那就是安全監控畫面/數位監控保全系統畫面上的支援,科寶Cop在這方面很貼心,如果你是習慣傳統安全監控、直接外接電視或電腦螢幕來使用,那操作與管理及設定畫面就是與傳統安全監控一樣。同理,如果你是採用電腦連線進去NVR4051DP做管理設定操作,那你的畫面就是數位人比較習慣的畫面,所以不管你是習慣哪一種科寶讓你自己挑著用。

>>>>點我>> 繼續閱讀下一頁 <<點我<<<<

紅外線與星光級網路攝影機(鏡頭)實測、使用與管理介面的畫面、正確關機的示範都在下一頁,記得繼續看下去~~~!
