[熊愛4C][教學文]如何在Gigabyte技嘉GA-H370M-D3H主機板上進行磁碟陣列設定?以RAID 1為例Step by Step！(非新主機執行前請先備份資料)

資料的備份有分主動與被動，也可以依自動、半自動、手動來區分。當然也因為儲存載體的差異，可以分為同碟儲存、異碟儲存、機內、機外、NAS、DAS、雲端…等等，總之~資料備份很重要！這一篇分享的技嘉GA-H370M D3H 主機板的RAID 1設定，就是連OS一起備起來，才能在緊要之時可以不至於中斷服務，只要換下有問題的那一顆硬碟就可以兼顧資料安全與工作的進行，尤其是你的平台系統與零件支援熱插拔，加上你的巧手細心更換 ^_^。



H01



話說那天又看到在網路社團中有人提出資料救援的求救，又是一個把近十年小朋友0歲~10歲的相片放在硬碟中然後讀不出來，真不知道該怎麼說…XD！電腦設備沒有那個用不壞的好嗎?就算硬體不壞也要考慮萬一中毒吧?前一陣子大流行過的勒索病毒新聞報很大，真的都沒看見嗎?數位時代真的~真的~隨著資料檔越來越大家一定要養成資料備份的習慣，尤其是越重要的資料至少要有2~3份的備份才行啊~！

不知道怎麼建立備份機制的，就請參考這裡→ 數位年代、巨量資料的世紀，建構屬於自己的雲試做系列文之一：建構與開箱



好~不岔題…回題繼續往下走！

↓↓台灣租借WiFi 上網機↓↓

GLOBAL WiFi九折優惠代碼 bearcard

享受Wi-Ho! WiFi特價點這！

話說手邊的一台主機要兼顧系統與資料的安全及順利運作，除了使用者有良好的手動每周備分之外，也要兼顧電腦系統的順利運作與資料安全，所以就幫他選擇了支援磁碟陣列的GIGABYTE GA-H370M D3H主機板，還有兩顆SEAGATE BARRACUDA 1TB硬碟(*註)組成 RAID 1來使用。

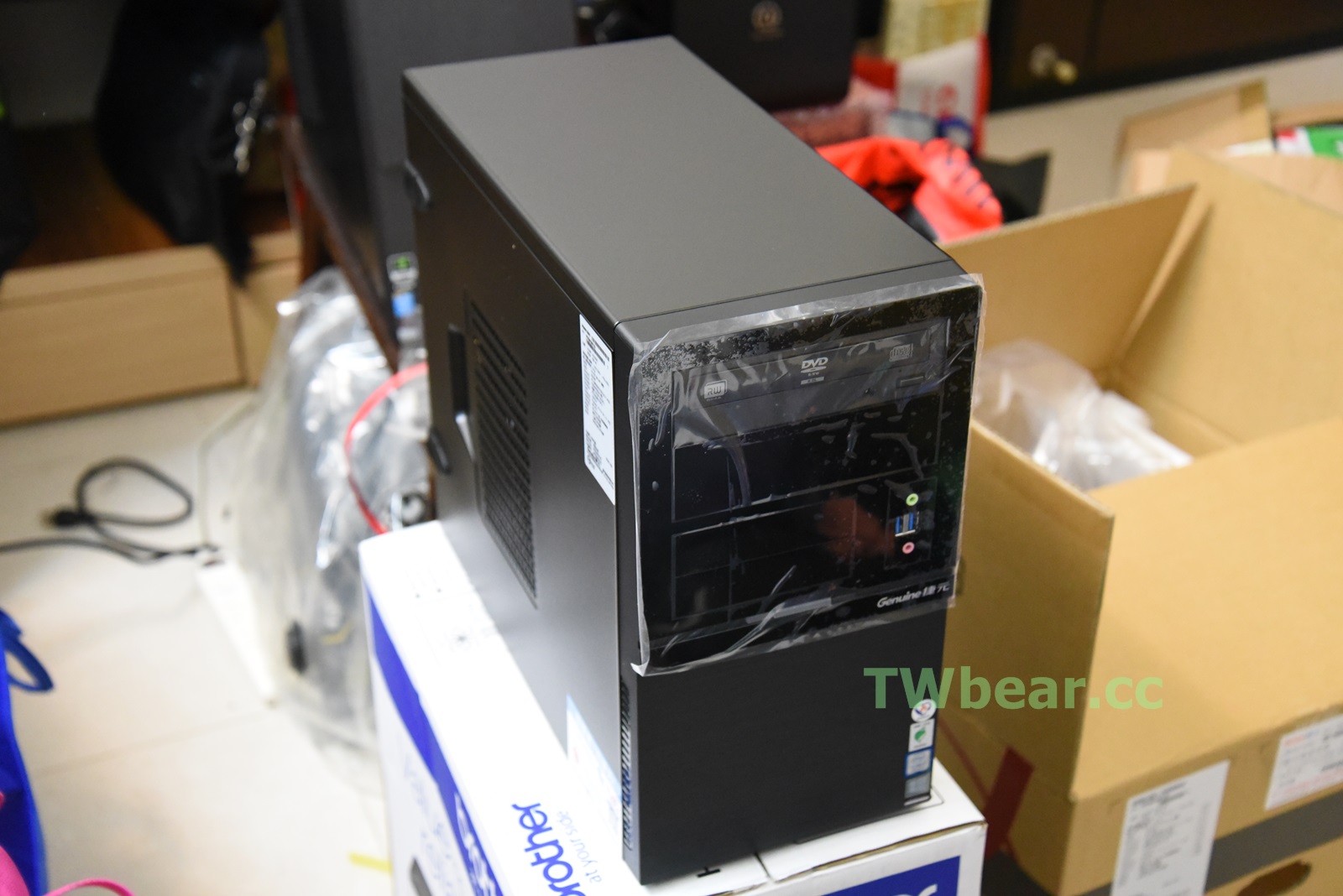

H02 手邊這台主機前方外觀



這RAID 1就是讓兩顆硬碟完全鏡射(Mirror)，兩顆不管是系統還是資料都完全相同的機制，在電腦系統中你就是只看到一顆硬碟，當資料寫入的時候會同時寫入兩顆實體的硬碟裡，萬一其中一顆硬碟故障的時候，就只要拔下故障的硬碟、換上好的硬碟，系統就會除了繼續正常運作之外，也將資料回寫(抄寫)到新的硬碟，達成原先RAID 1的磁碟陣列自動備份的功能與作用。

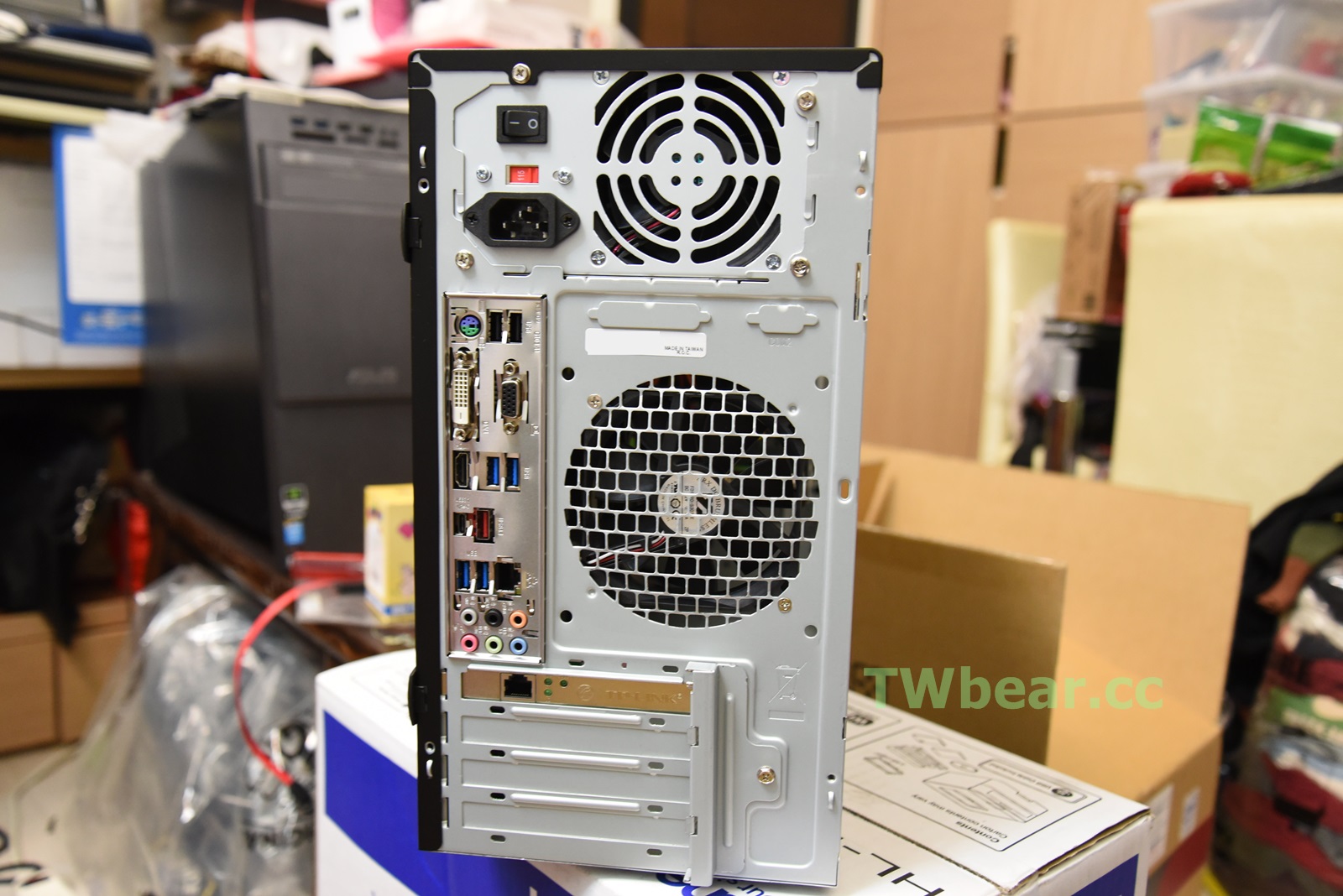

H03 主機背面外觀



這張GA-H370M D3H主機板介面相當齊全，PS2 KB/MOUSE PORT、USB 2.0、USB 3.0 而且不只還有USB 3.1…連Type-C PORT都有哩！顯示介面也是D-SUB、DVI、HDMI三種介面，真的好方便。

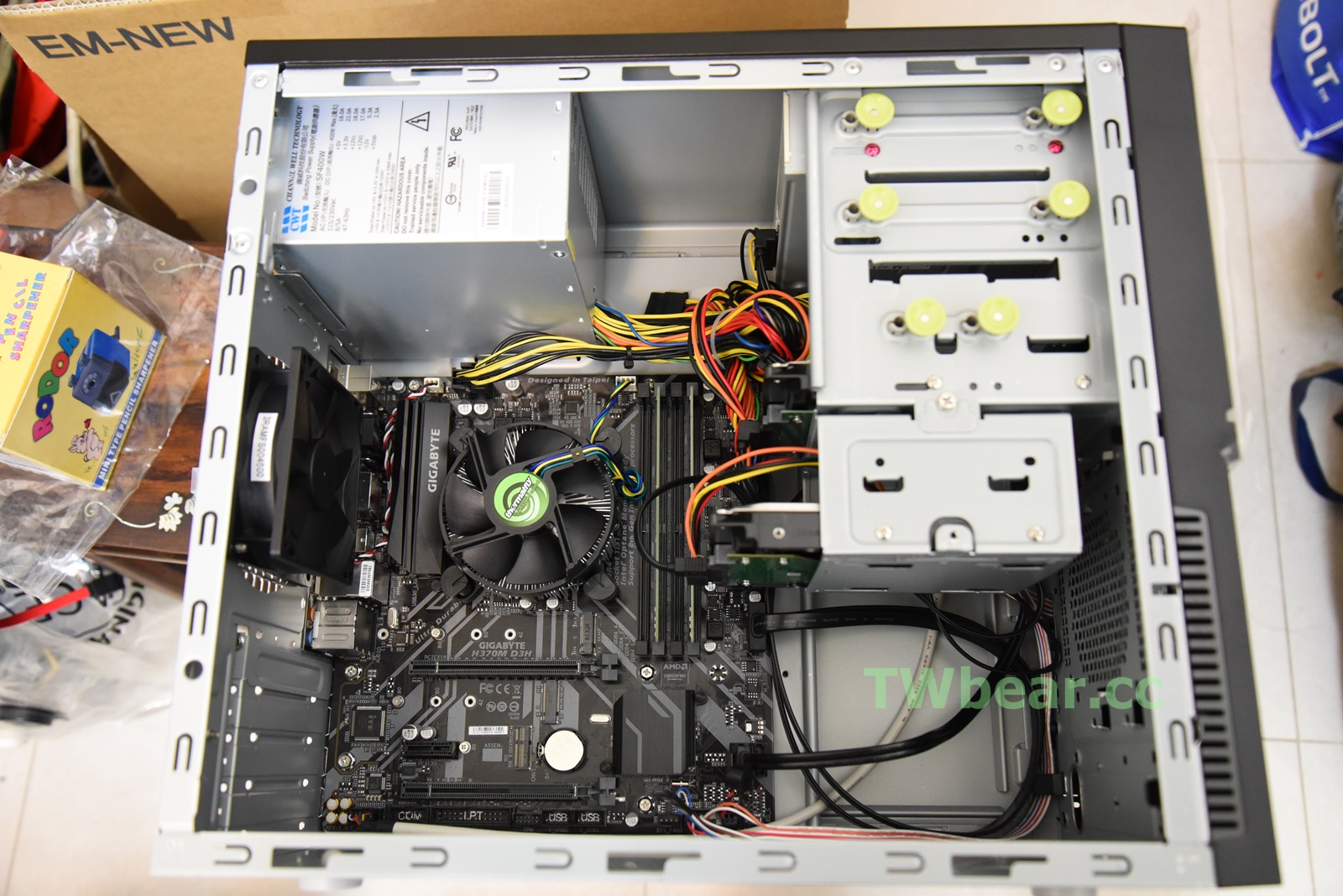

H04 主機內部

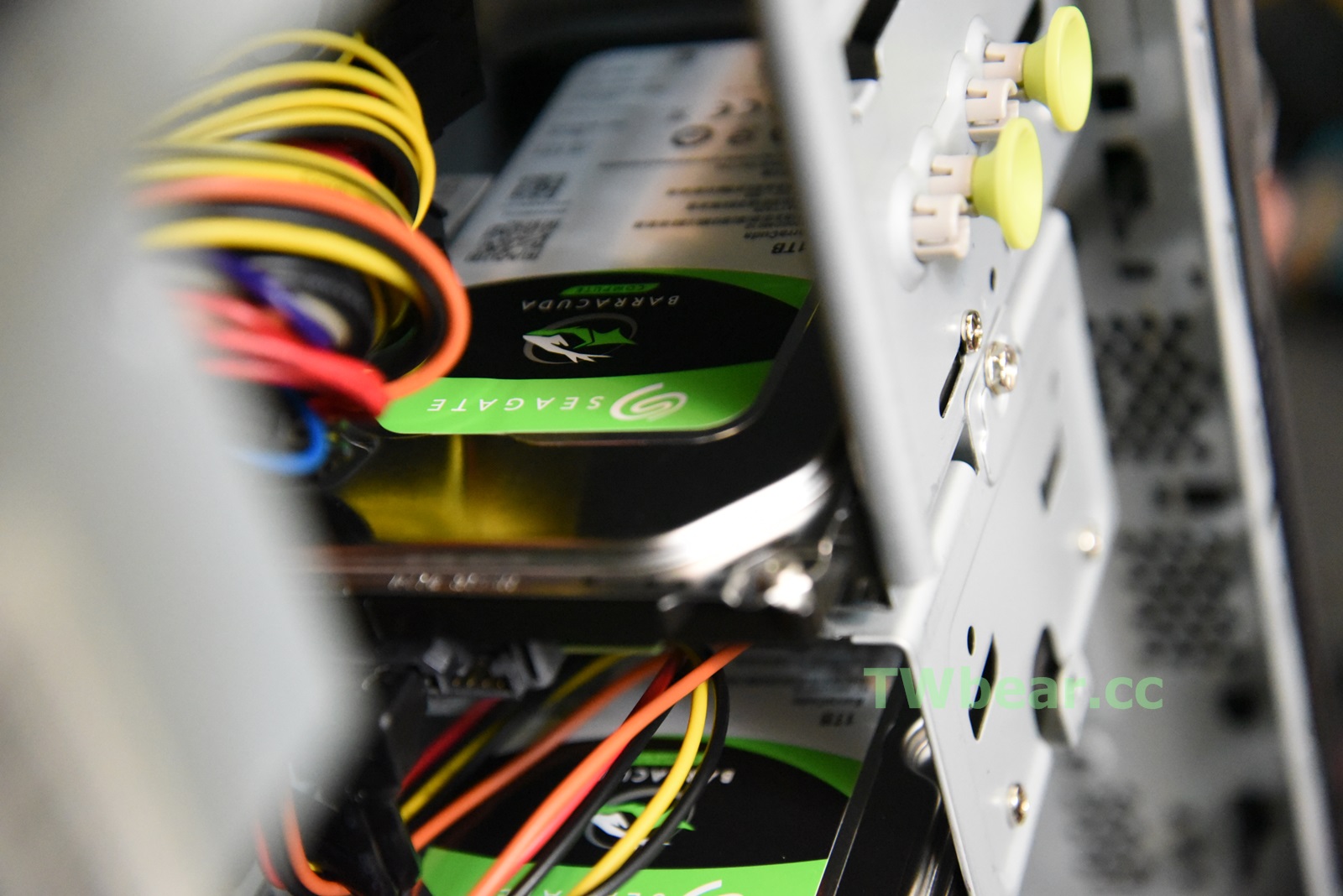

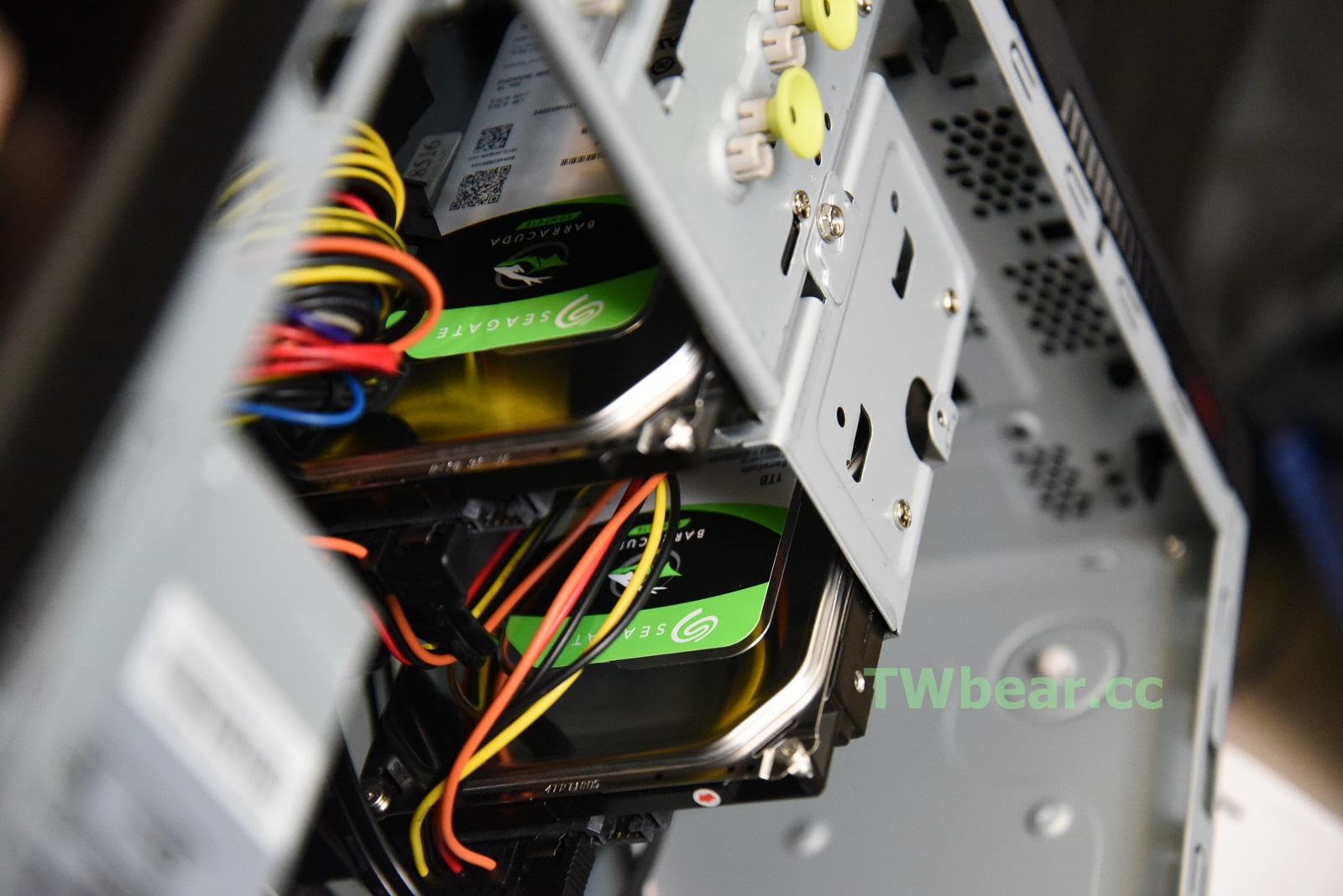

H05 採用兩顆SEAGATE BARRACUDA 新梭魚 1TB硬碟，如果你是7×24 類型的使用者，會建議採用進階的企業級硬碟，或是像ironwolf那嘶狼等適合7×24小時運轉的硬碟(**註)。

**註 想多了解不同硬碟特性的可以參考這裡→ [科技新知][Computex]一個主軸、二項技術、五大領域，The Data Revolution資料革命浪潮中SEAGATE在企業儲存、NAS應用、影像創作、監控AI、遊戲娛樂之對策！



H06



組成RAID 1之後系統運轉就像只有一顆硬碟一樣，背後的工作就交給系統、主機板、硬碟他們去做就可以了！你要負責的就只有安心的使用，還有一開始時建立系統前，進BIOS進行RAID 1的設定與儲存。



H07

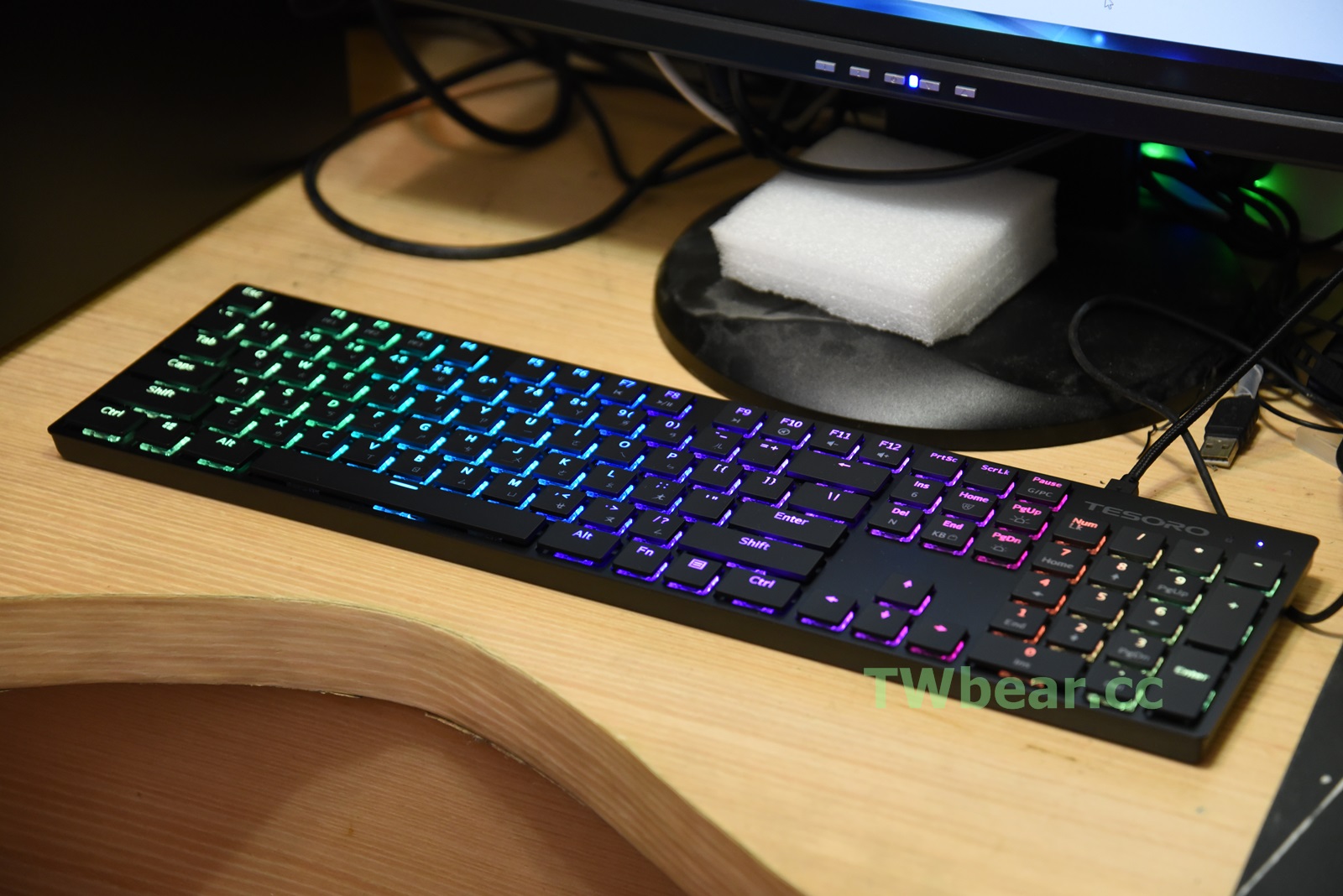

順便介紹一下這支超薄的機械式鍵盤，誰說工作與娛樂不能兼顧的…XD，想要輸入時候有好手感只要多花一點點錢選用這支→鉄修羅GRAM XS G12 剋龍劍超薄型機械鍵盤(點擊閱讀開箱文)就可以了！

有需要指紋輸入做安全登入防護的，就選用這一支→具指紋辨識功能側刻機械式鍵盤i-rocks K68M(點擊前往閱讀開箱文)。



H08-H09



按下鍵盤上的”del鍵”或”F2鍵”進入GIGABYTE GA-H370M D3H主機板BIOS畫面，接下來你只要：(一)選好啟動EZRAID功能之後，(二)依指示重新開機、並由畫面中選擇你要的RAID模式與硬碟、完成RAID 1設定，(三)儲存前述設定並重新開機、開始安裝作業系統。

這樣簡單的三個步驟就完成GIGABYTE GA-H370M D3H主機板 RAID 1的設定與啟用 ^_^



H10-H15

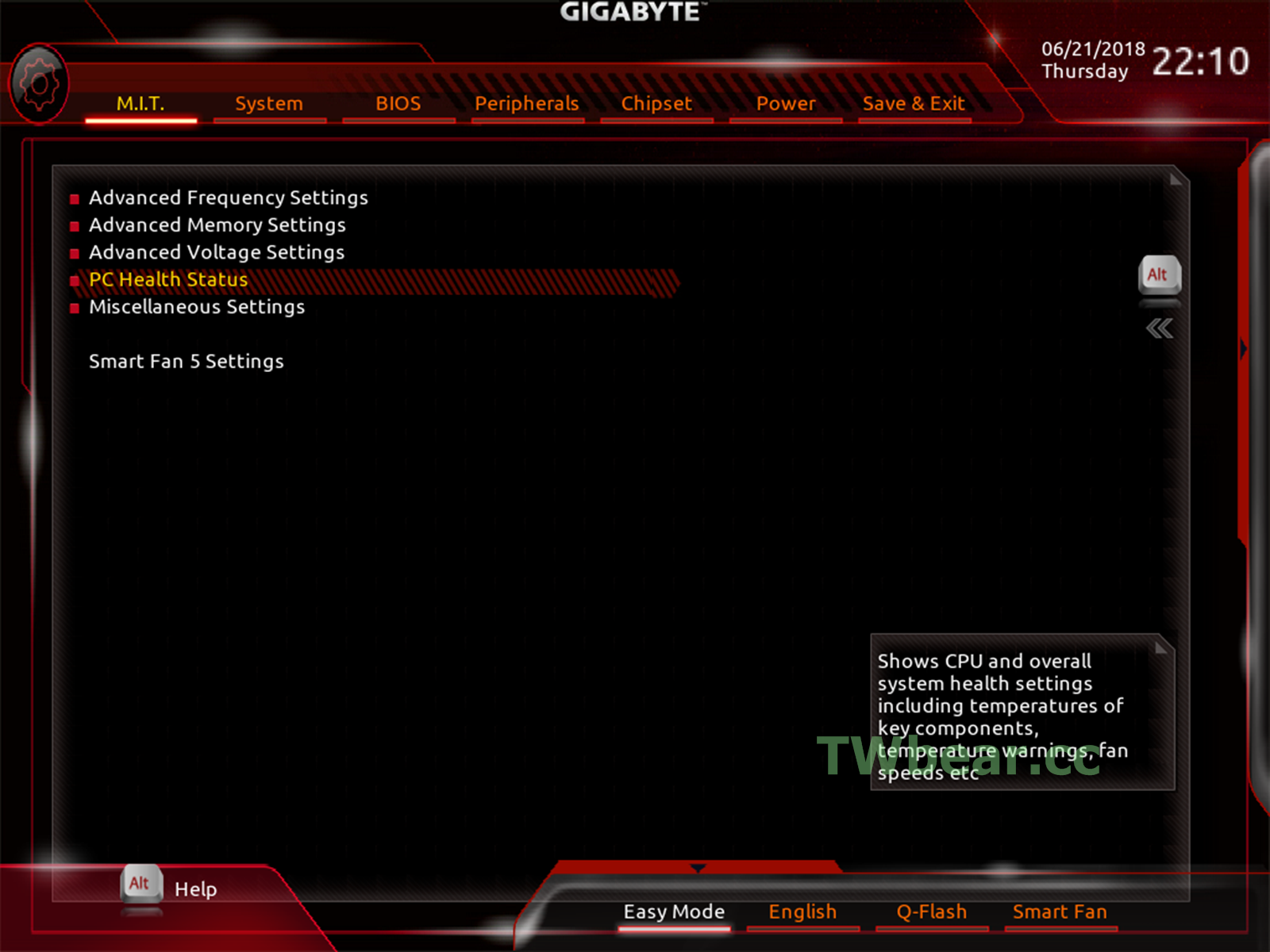

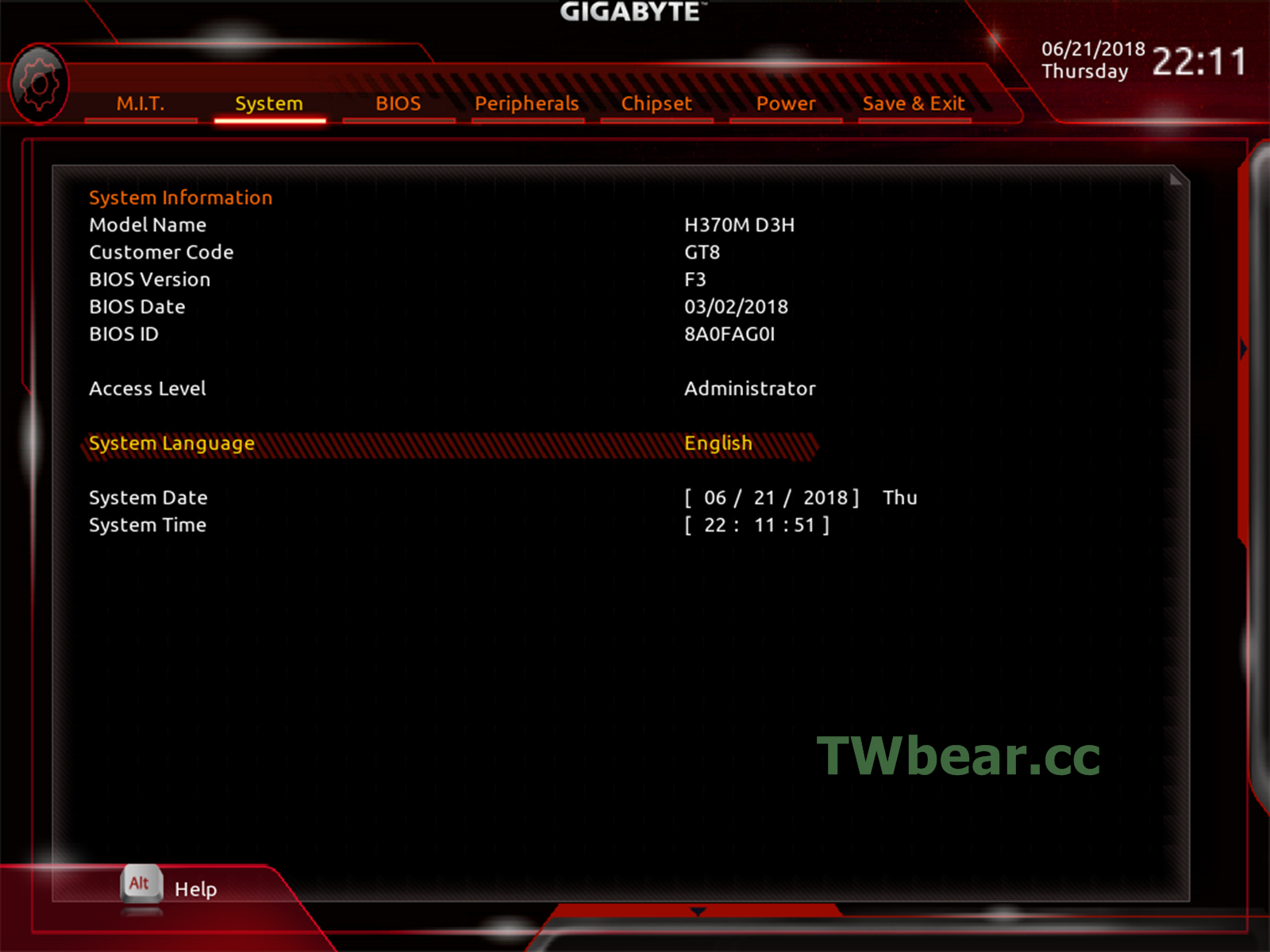

上面的圖 H08~H15是帶大家逛一下GIGABYTE GA-H370M D3H主機板BIOS的功能畫面，與看一下本教學採用的BIOS版本，有時BIOS的畫面會因為版本的不同而有差異，也提醒一下。



H16



接下來的畫面就是設定啟用BIOS的過程



H17



選擇 EZRAID 並依指示確認啟用及重新開機



H18-H19



開始設定EZRAID，由選擇硬碟介面開始，這BARRACUDA硬碟是SATA介面。



H20

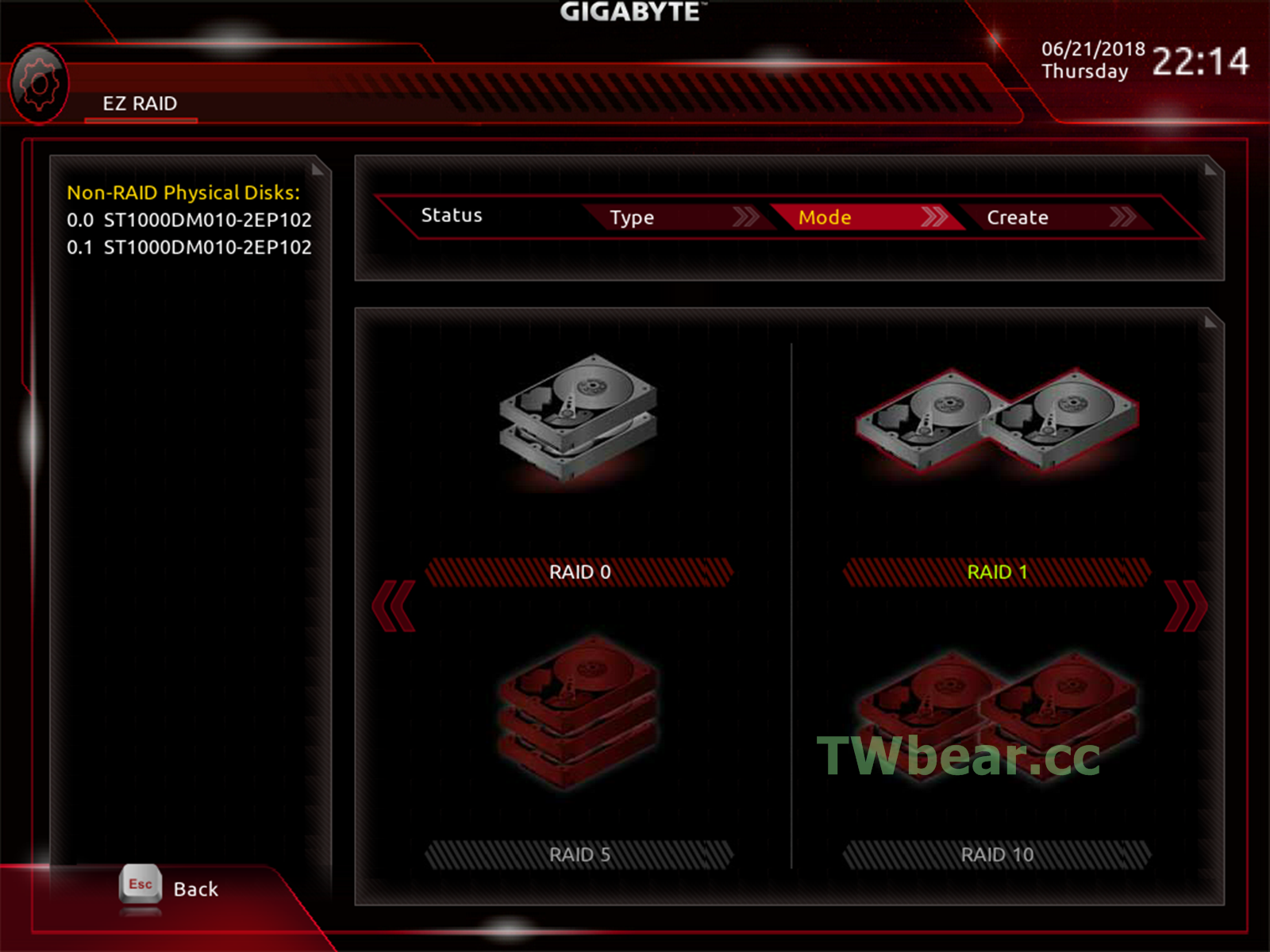

選RAID 模式，這裡選RAID 1。



H21-H22

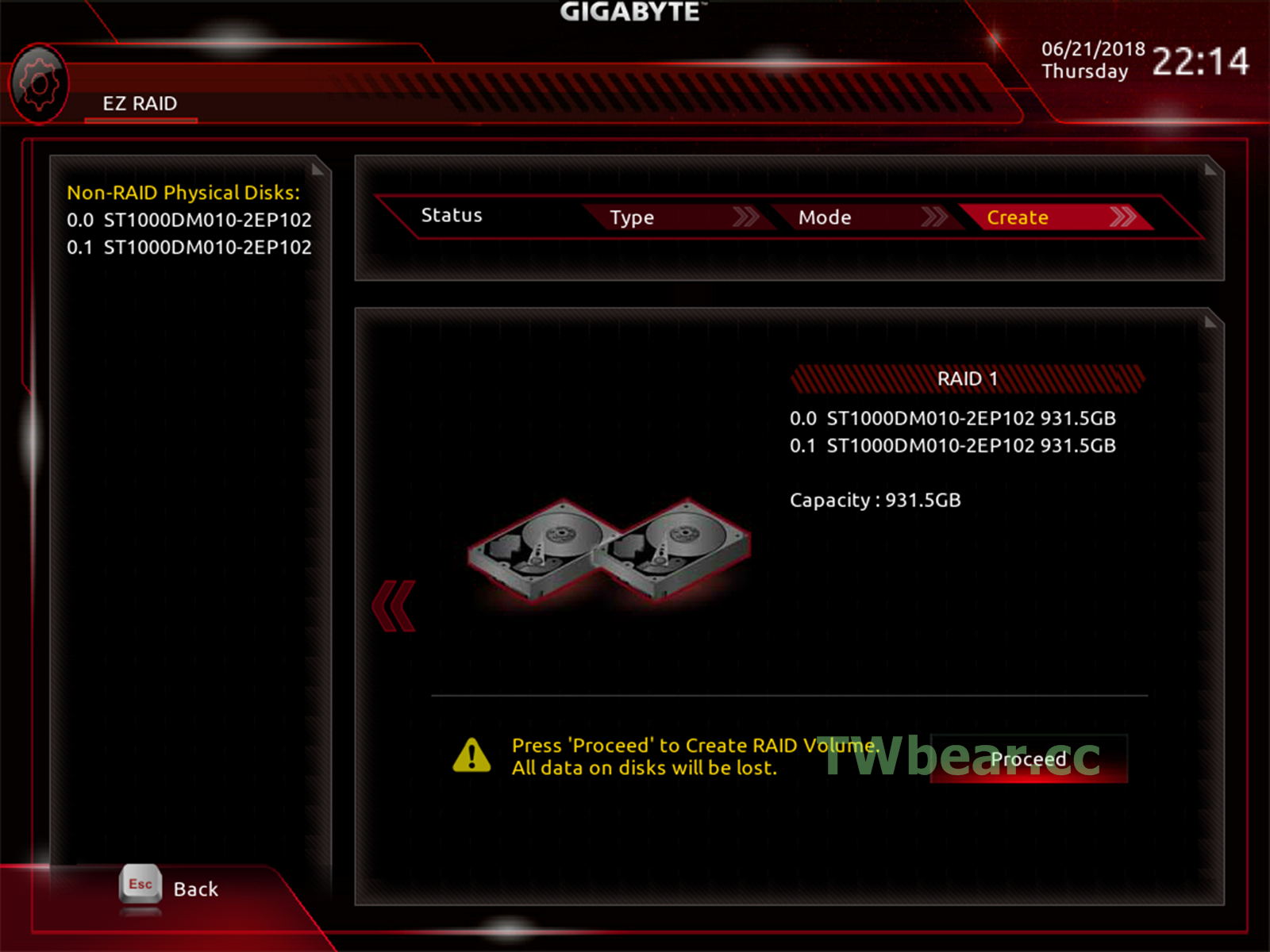

選擇這兩顆硬碟並建立RAID 1



H23-H24



記得要儲存後離開喔！要儲存後離開喔！要儲存後離開喔！



H25



再進BIOS，再進入EZRAID檢查一下…這是檢查給你看，你不一定要再進來！當然為了安心也跟台灣熊一樣進來檢查一下也無不可 ^_^

確定RAID 1建立成功之後，就跟一般電腦一樣安裝你的Windows 10電腦系統就可以了，如果你不知道怎麼建立Windows 10開機安裝系統的USB碟或是開機光碟，那你可以參考這一篇 → 「下載Windows 10系統與製作開機碟Step by Step教學」(點擊前往)



H26



好了本篇教學到此結束 ^_^
