[熊愛4C]善用網路儀表讓你不再為場勘抓問題、測試抓數據做報告還有驗收煩惱,IDEAL NETWORKS SignalTEK-NT開箱實測!

沒摸不知道,摸了嚇一跳!今天看完這一篇,你應該會跟台灣熊一樣超興奮的…^_^,話說不就是儀表咩~有啥好興奮的?真的~就這樣一台 #iDEAL #SignalTEK NT #開箱測試,竟然拍照、截圖、含PDF文件製作…加一加快三百個檔案XD。實在是因為它可以解決線材、設備功能與效能測試外,更可幫忙進行網路現場的場勘、內外網速度品質測試。還有製作報告更是施工完畢或網路環境測試後的重頭戲,使用iDEAL SignalTEK NT不只輕鬆愉快免電腦可完成,還有專業公信認證,真是帥呆了!



I01



更棒的是…直接支援USB碟、USB WiFi…用手機app輕鬆開心用,誰說基礎網路設備產業是勞力活啊?利用科技、善用儀表,你一樣可以輕鬆帥氣!

接下來就分以下列重點來跟大家進行分享:

Ideal SignalTEK NT特點與規格資訊、開箱、實測,還有利用SignalTEK NT進行USB碟、WiFi無線網卡的支援應用,與IDEAL AnyWARE APP實際操作,對量測、檢查與數據統整、報表製作苦手的人,繼續往下看~~~看過後就知道台灣熊在開心什麼了!

進入主題之前便分享一下簡單好用的網管小工具,這樣的小東西也許可以幫上大忙喔!→ [熊愛4C-好物推薦]一秒就上手的網管小物,防網路線脫落、鎖住你的網路孔,小零件大幫手-RJ45 LOCK套件!(免費贈送活動進行中)





(^(T)^)  Ideal SignalTEK NT開箱

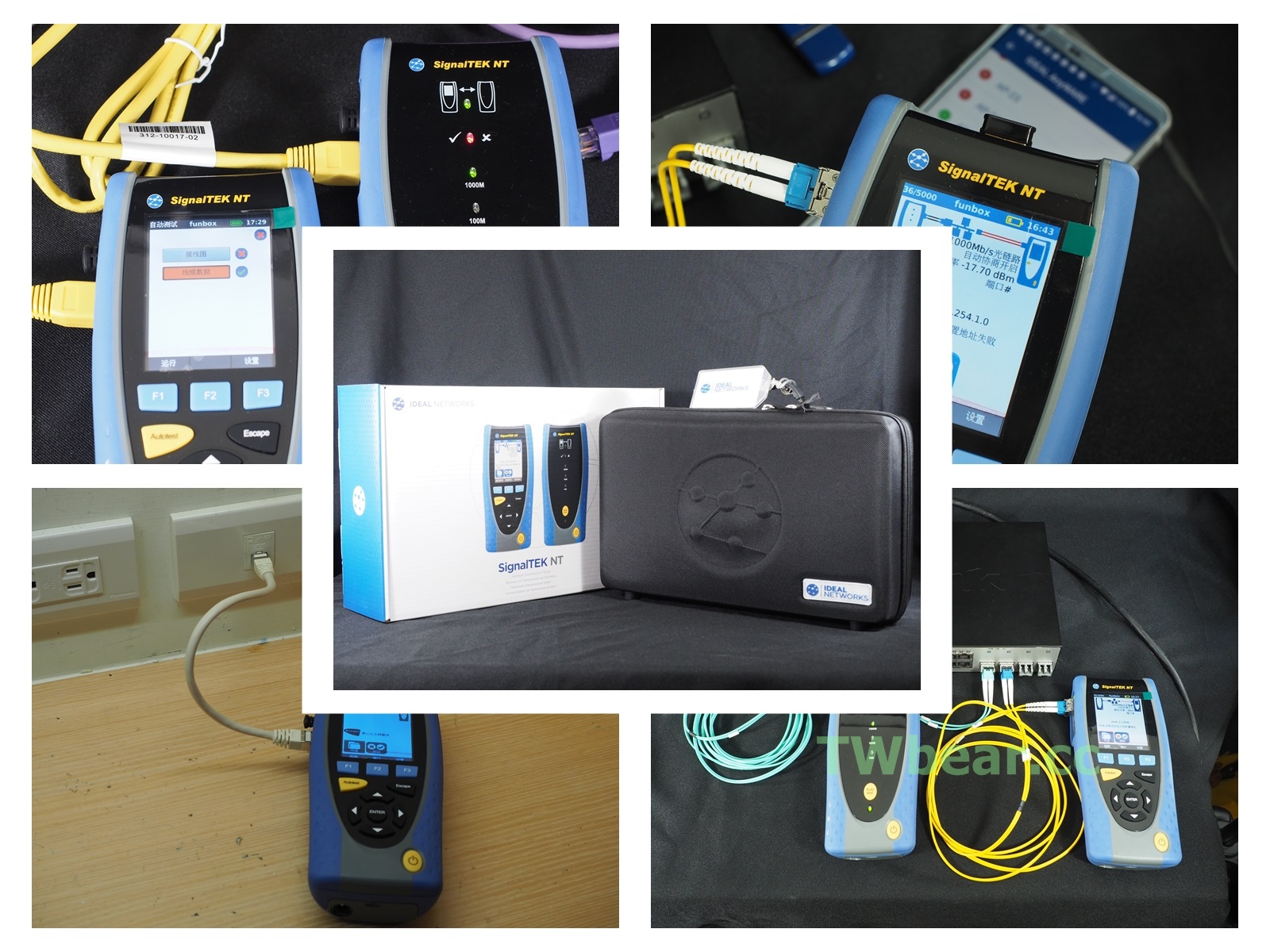

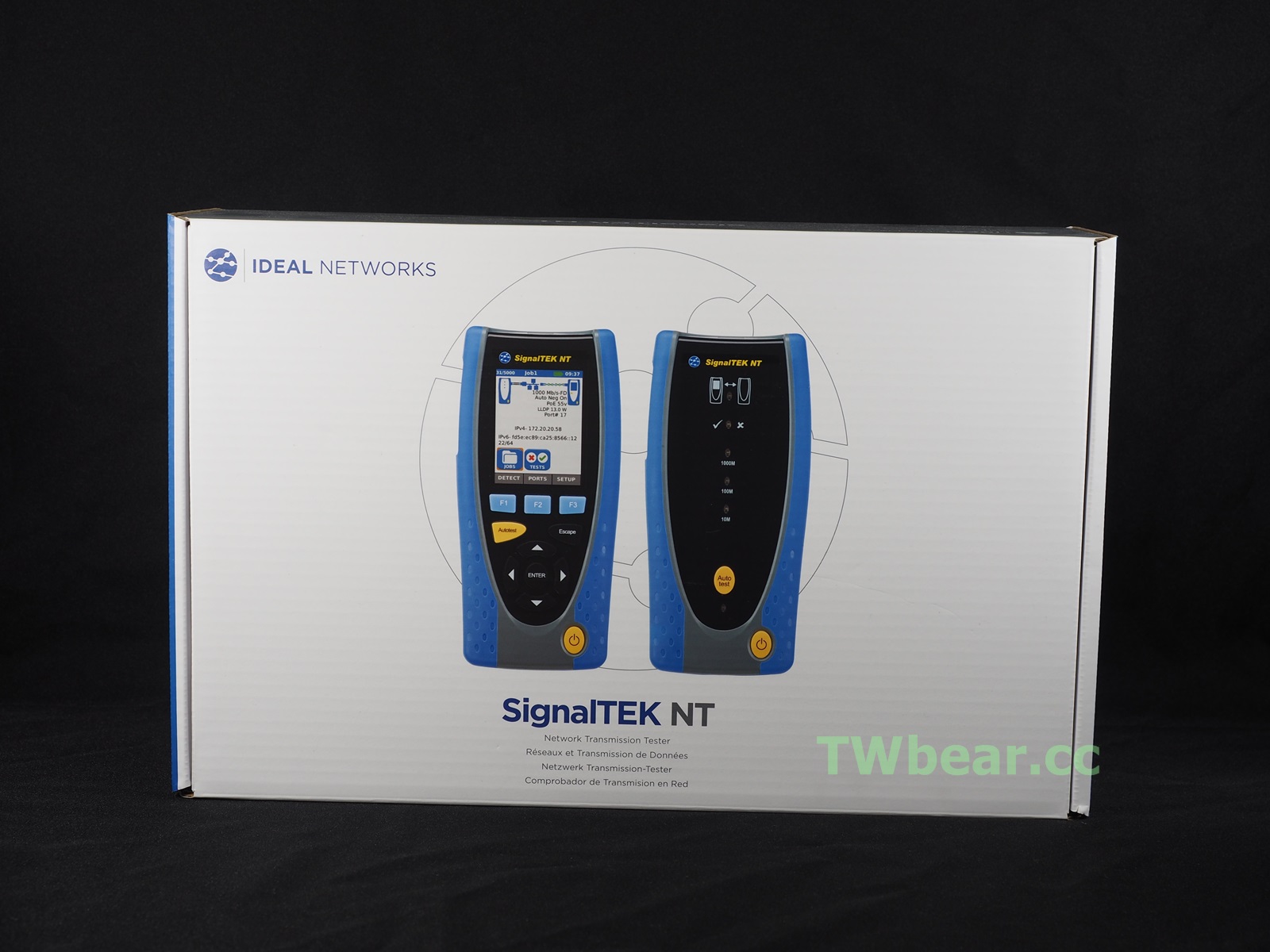

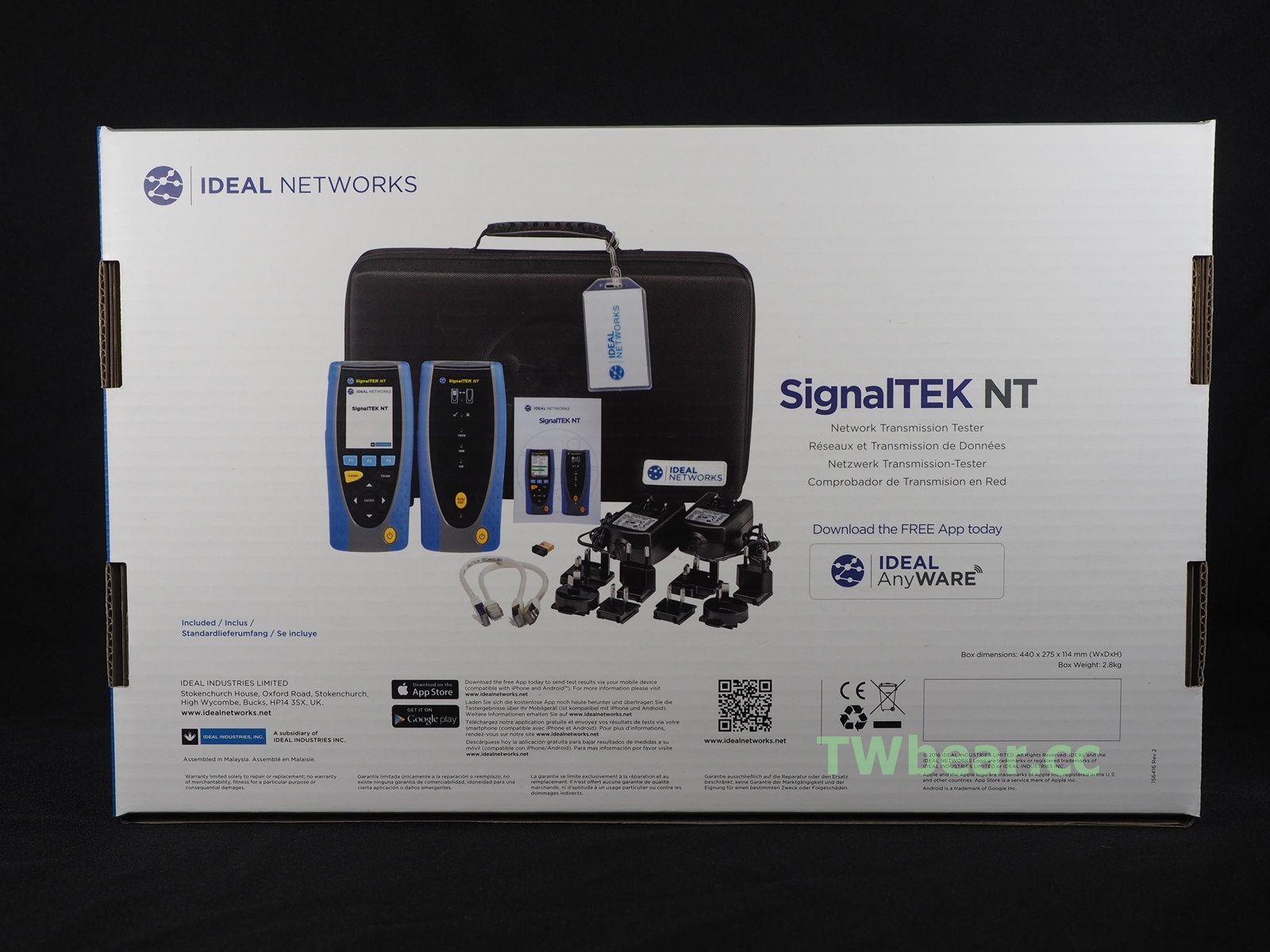

就先來看看一整套的Ideal SignalTEK NT有哪些東西吧,Ideal SignalTEK NT是一套GiGabit環境使用的量測儀錶,它的功能可以小到網路線材的量測,大到網路環境效能的測試也可以進行,包含光纖線也可以測試、還有網路設備像一般交換器、PoE交換器…等也都沒有問題。



I02



也因為它的功能性,所以台灣熊覺得SignalTEK NT除了施工前備料的品質檢測(或進料驗收),也很適合施工前的現地場勘,對接案時的一些評估、或是MIS自己施工前的一些預測會精準許多,當然對施工後的功能性驗收、甚至性能測試地確認,SignalTEK NT也可以派上用場,而且出具的檢測報告有專業的公信力!



I03



當然SignalTEK NT在平常各種網路設備的安裝測試,還有故障定位/診斷都是最棒的助手咯!更重要的是這些測試的數據都被保存與隨時可以查閱,而更方便的是SignalTEK NT不用筆電或電腦的協助,不只可以完成前述的工作還可以製作成報表,並支援USB碟儲存,還有你也可以利用隨附的WiFi網卡與手機聯結直接下載,在需要即時傳遞報告的時候這功能超棒!



I04

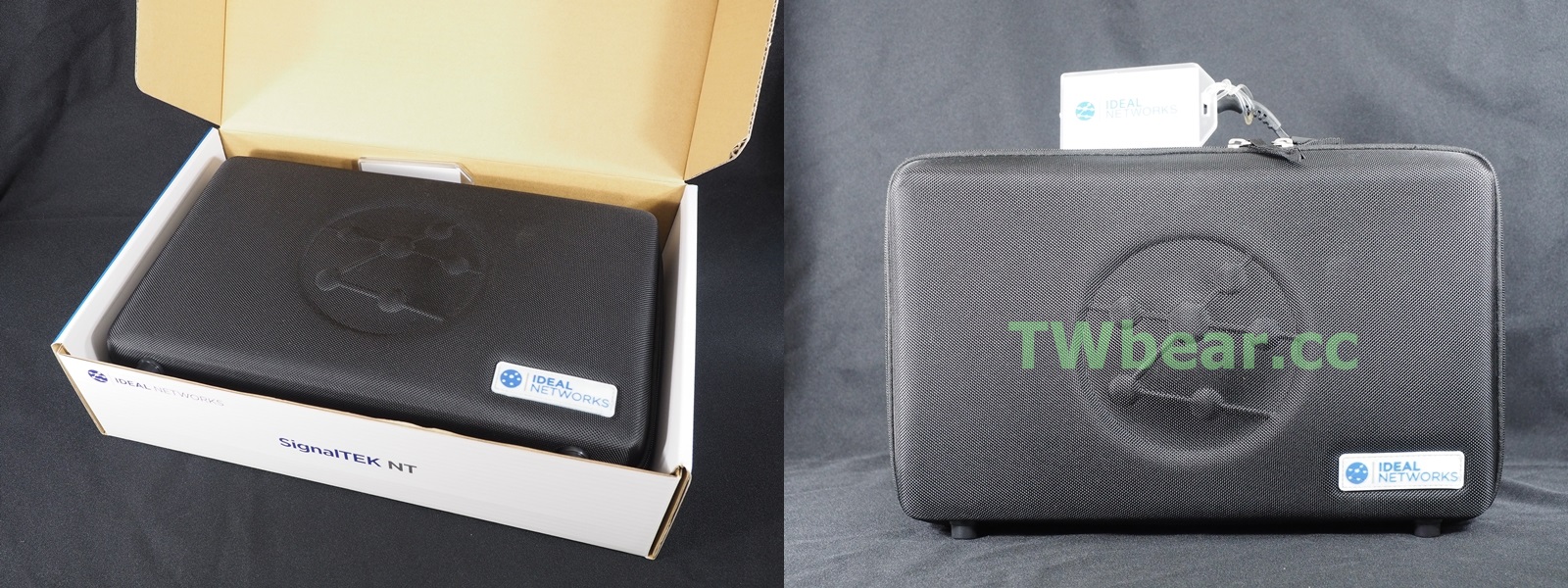

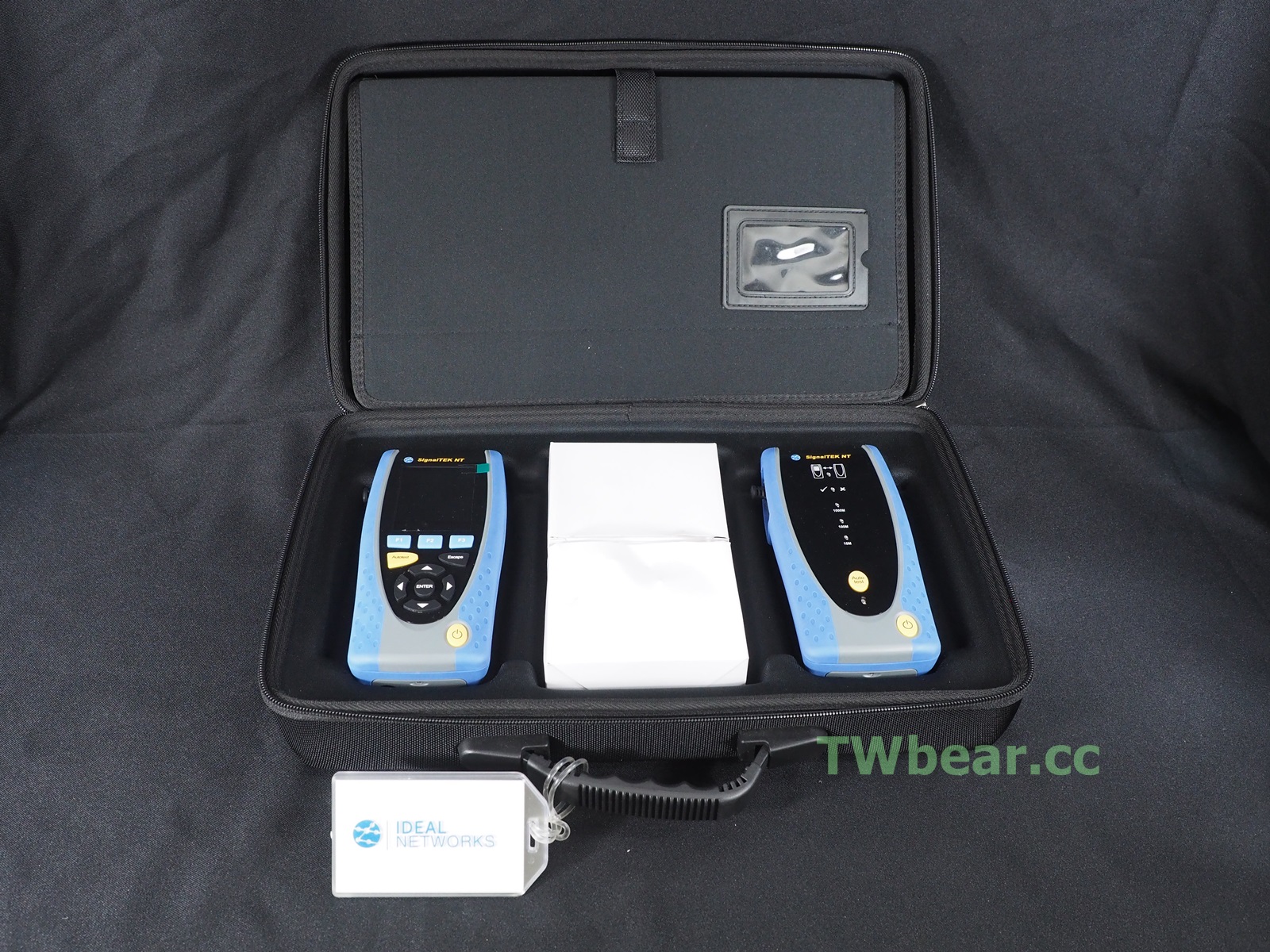

開箱後直接是一咖方便攜行質感還不錯的儀表工具箱 ^_^



I05-I06

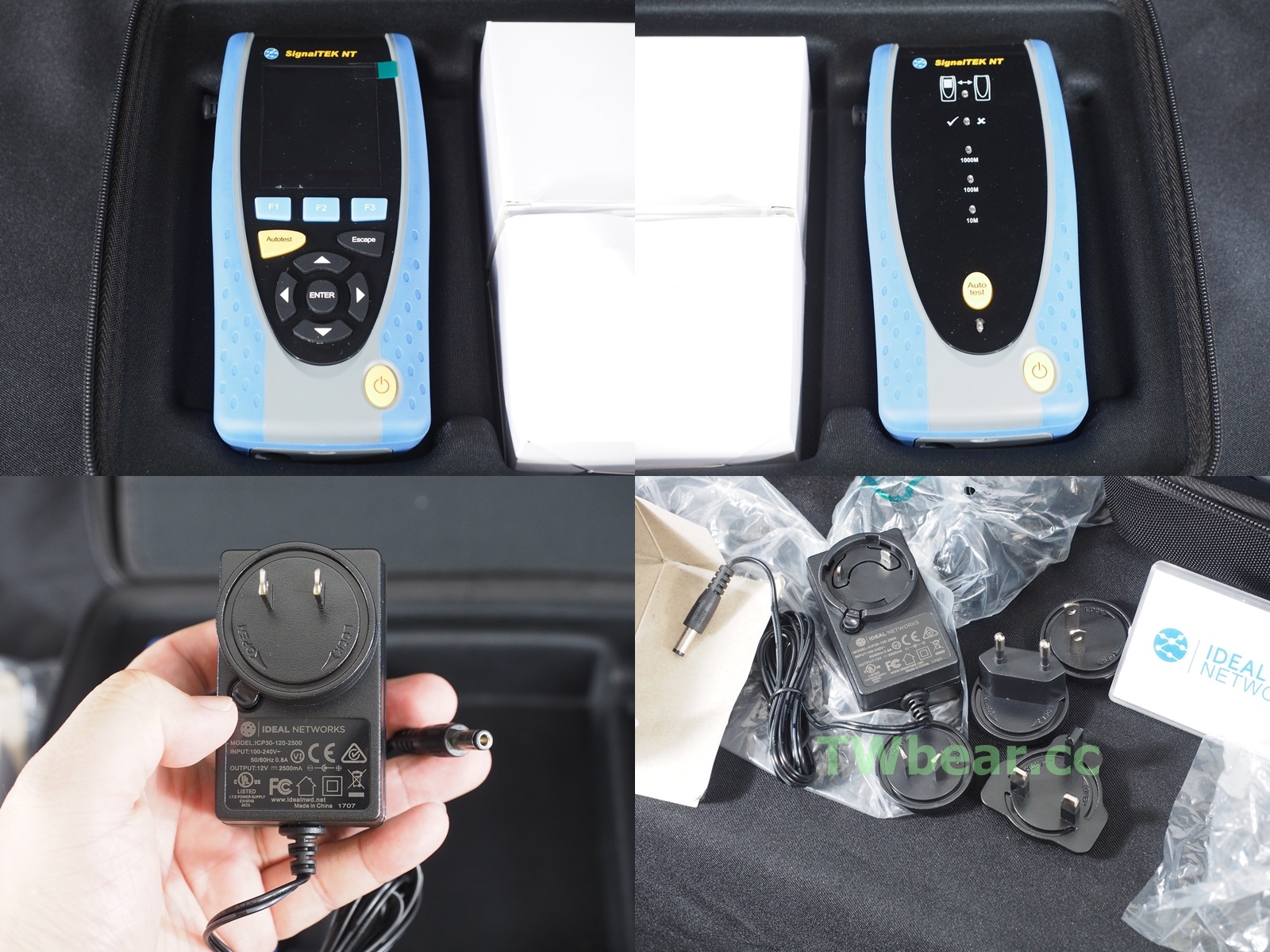

2+1層式設計,主要這一層是儀表本體+電源組,他是國際通用,所以搭配了各國插頭型式,對接國際型專案或是跨國公司很方便!

變壓器規格也幫大家看了一下 INPUT AC 100-240V 0.8A / OUTPUT DC 12V 2500mA,所以兩岸三地遊走的工程人員也OK的!



I07-I08

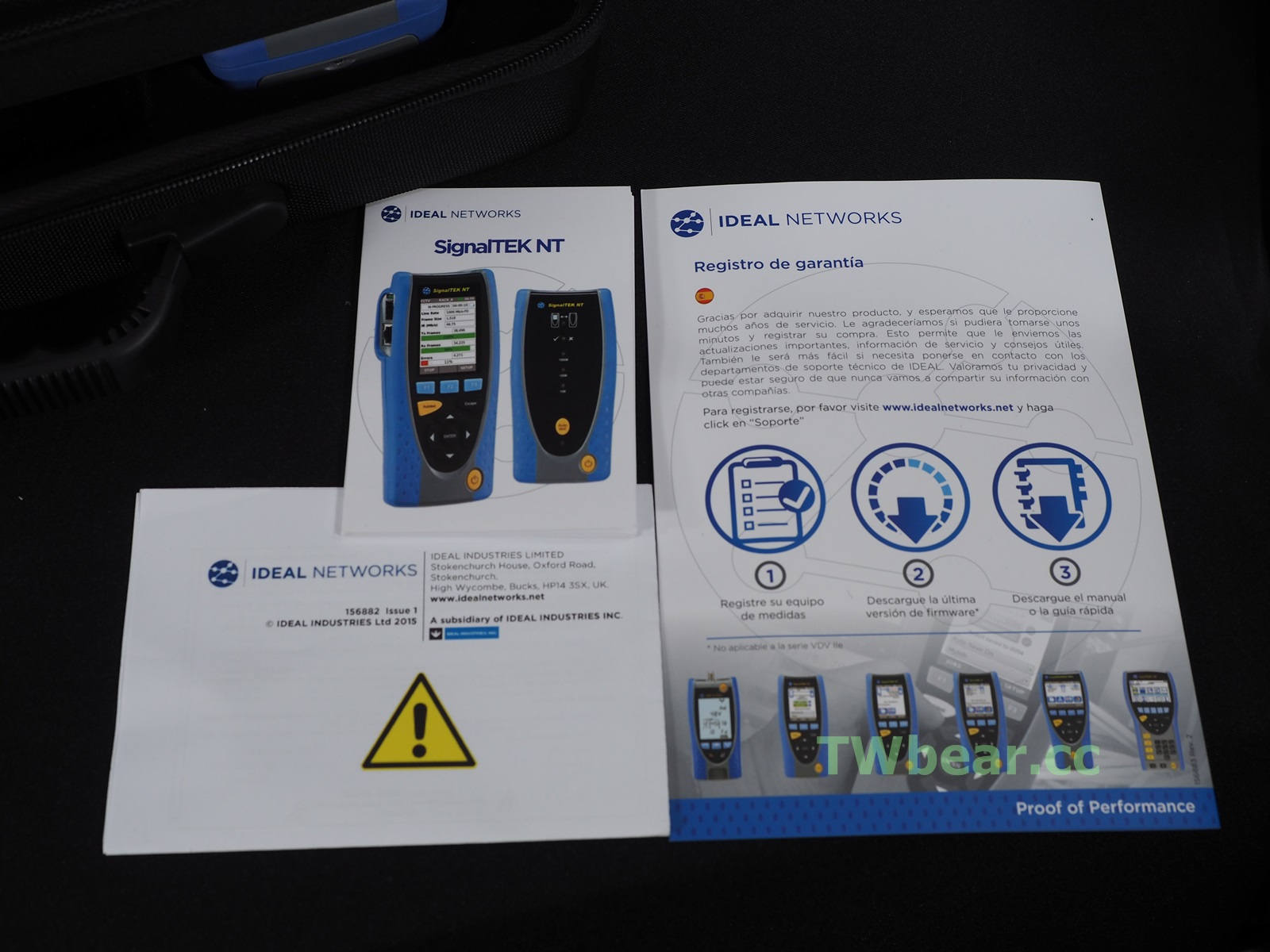

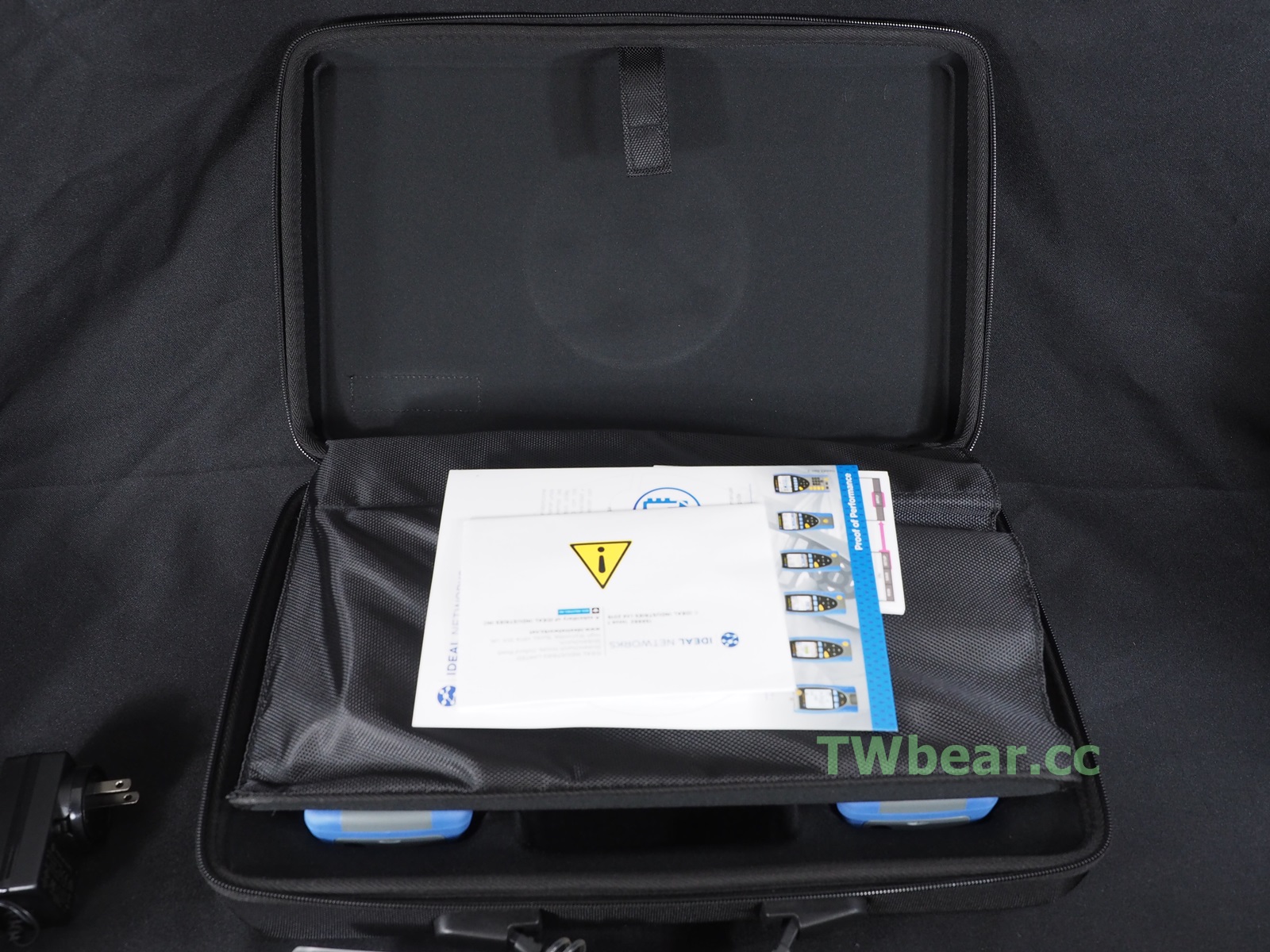

上面這一層放的是手冊與保卡,當然外出行走要放些專案資料、文件也是OK的!



I09

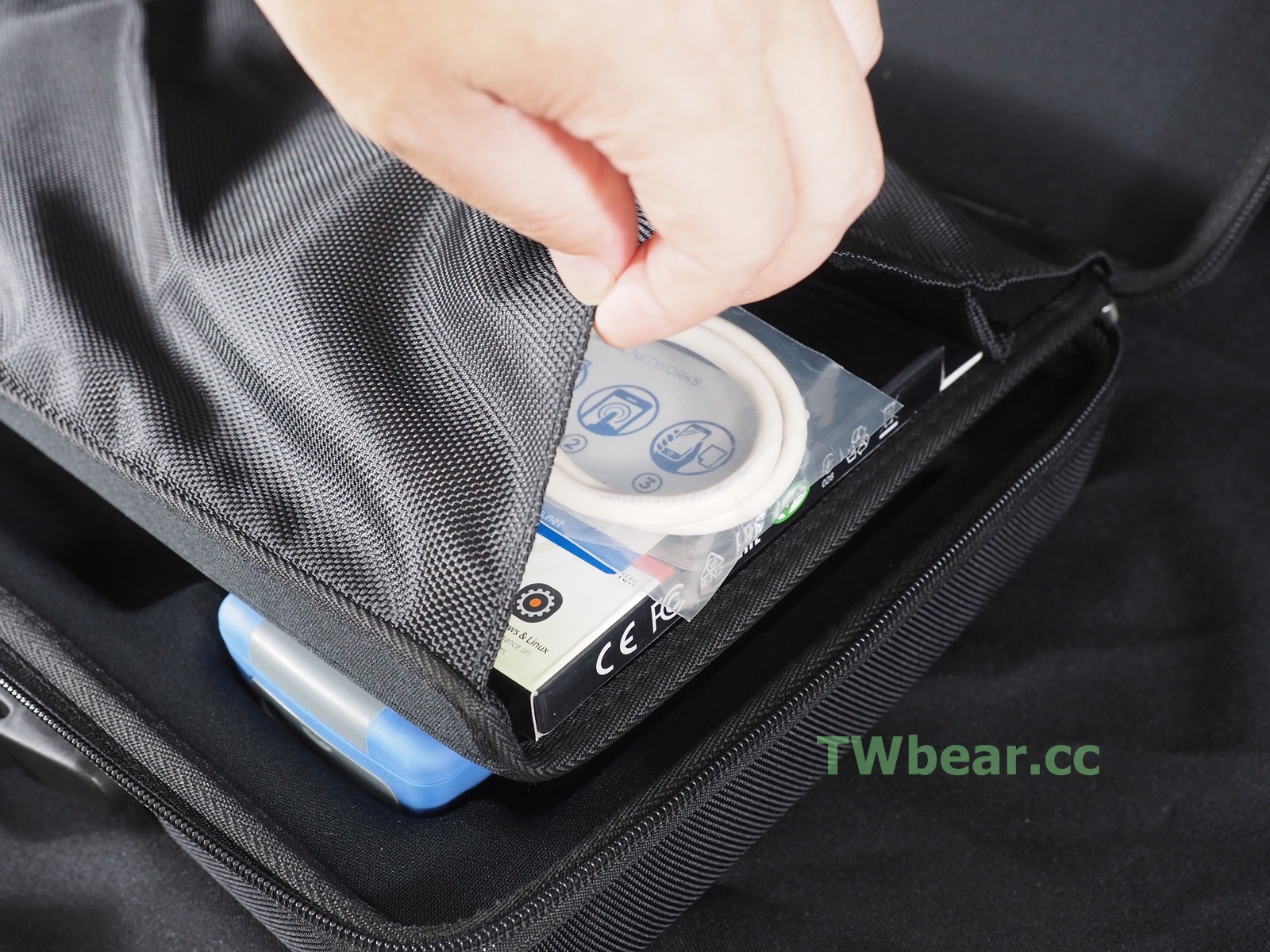

這是夾層…對台灣熊認為這是夾層,這夾層也太厲害…夾帶了重要的設備!



I10-I11

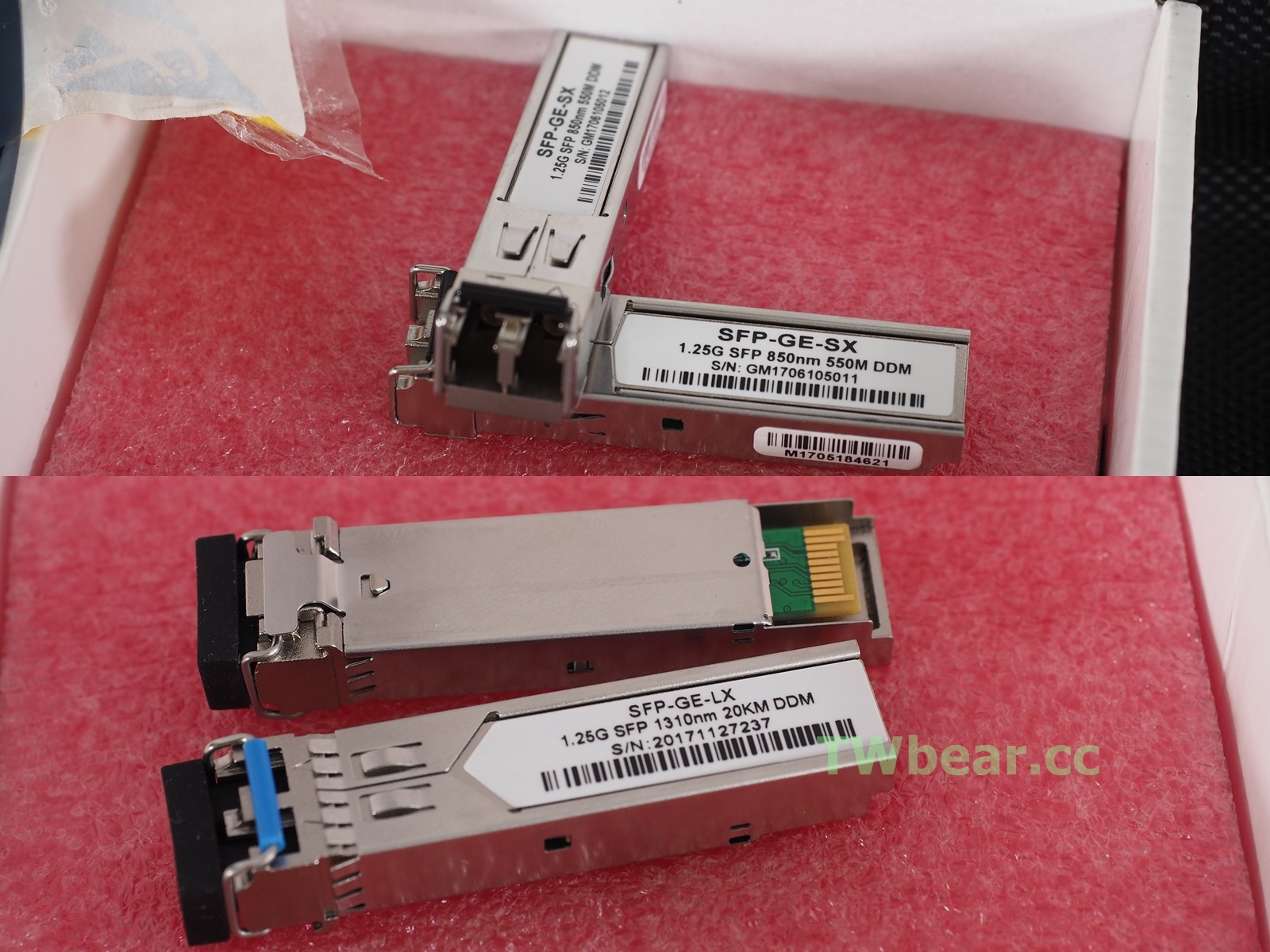

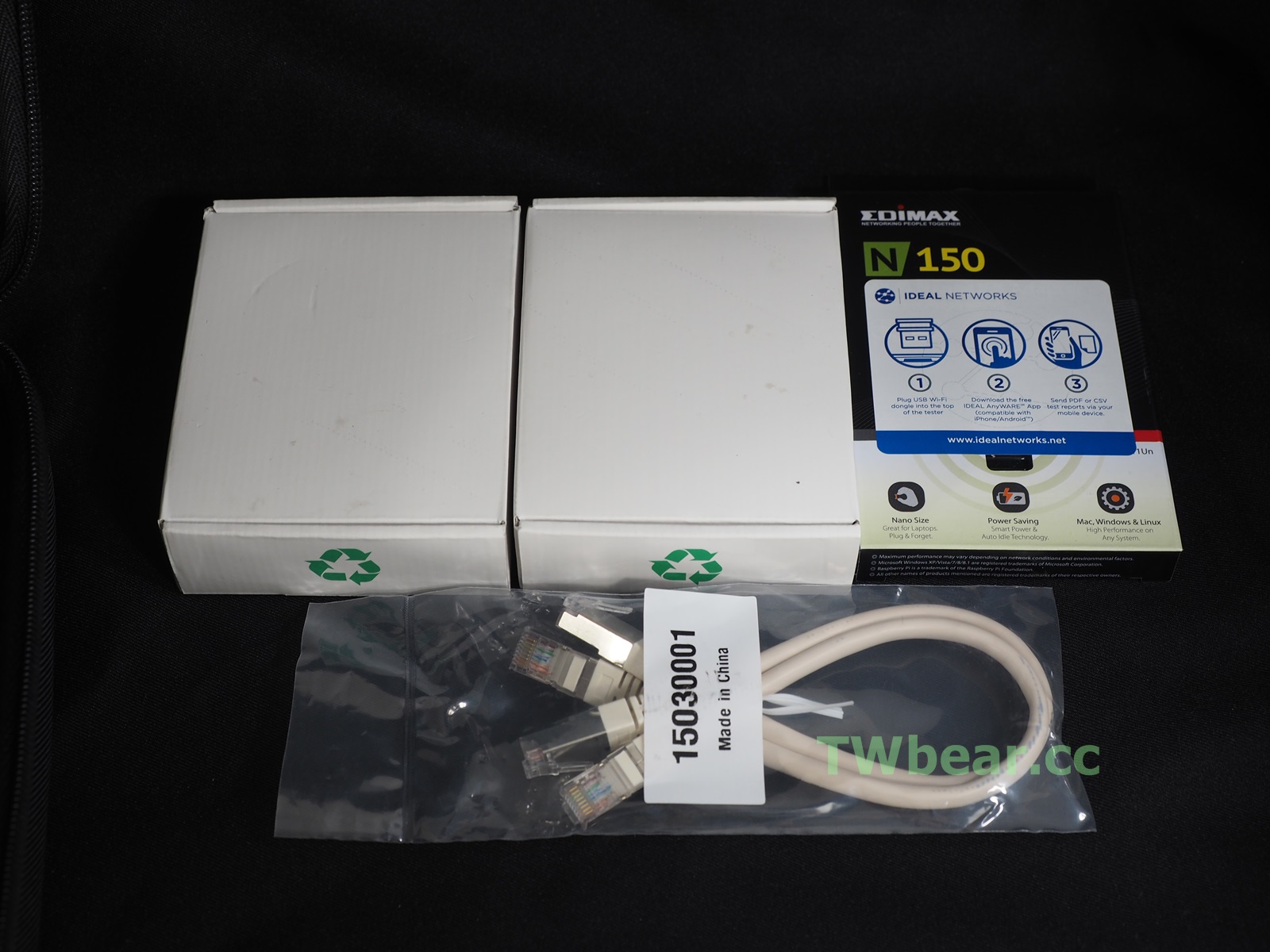

有測光纖需需要的模組、還有RJ45線,另外…. WoW



I12

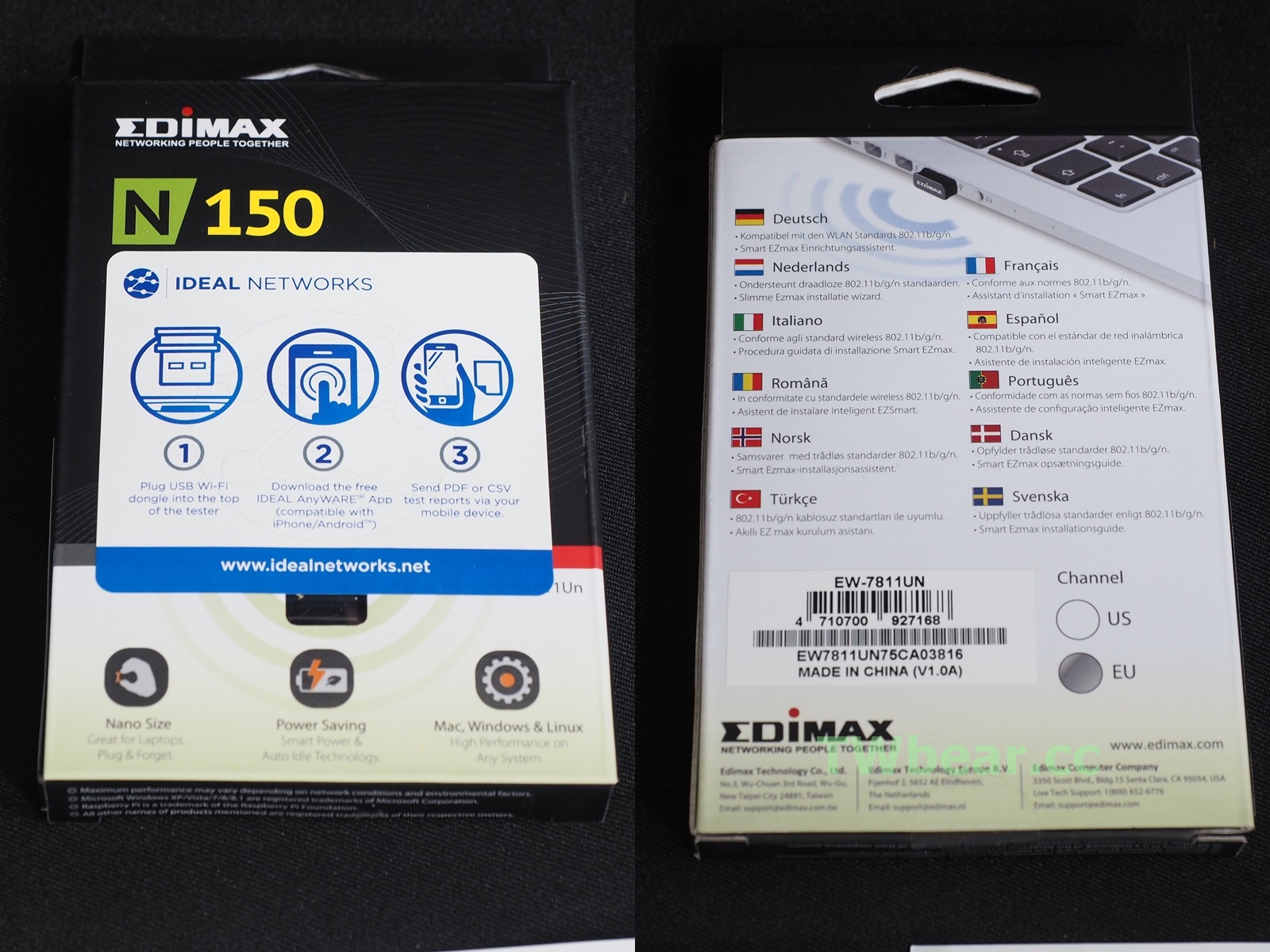

對~另外還有USB無線網卡…哇~ SignalTEK NT直接支援WiFi耶,該不會也有支援手機連線吧?現在儀表已經進化到這麼智慧而且還跟行動裝置結合了嗎?太神~太方便了吧…就讓台灣熊給他實測看看咯!



I13



看到有興趣的點,差點忘了SignalTEK NT本人,它還沒跟大家正式見面打招呼哩!

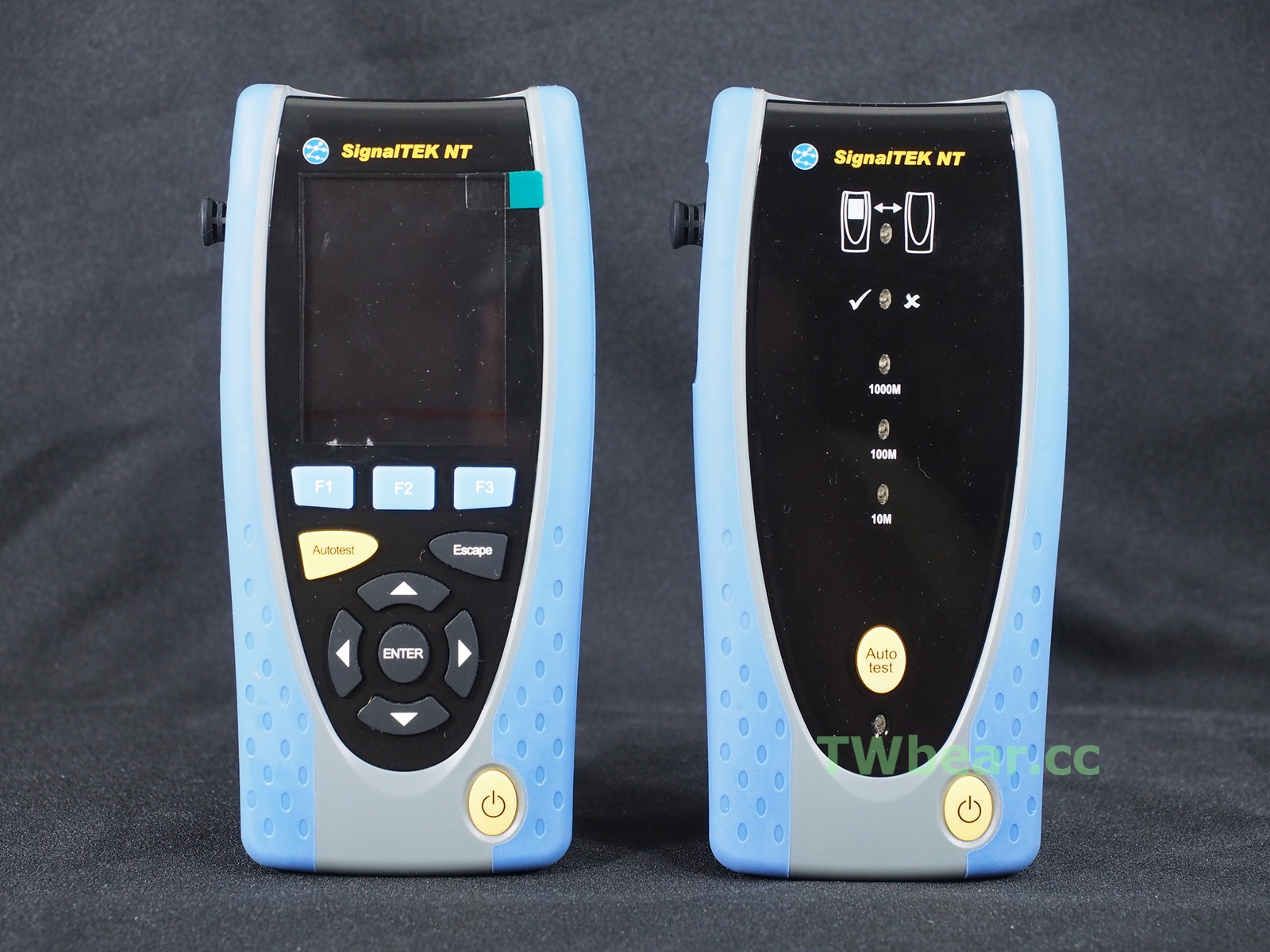

I14

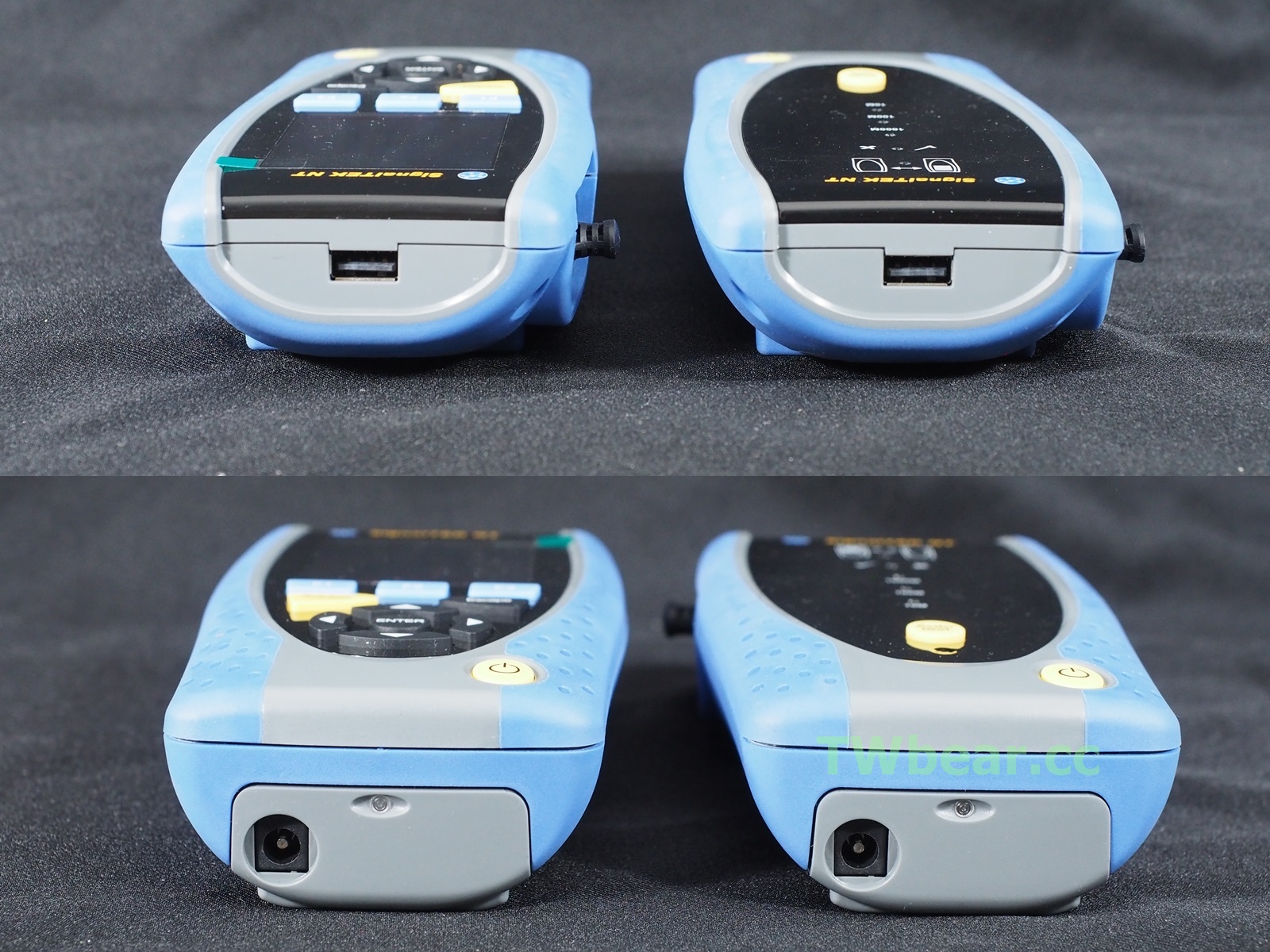

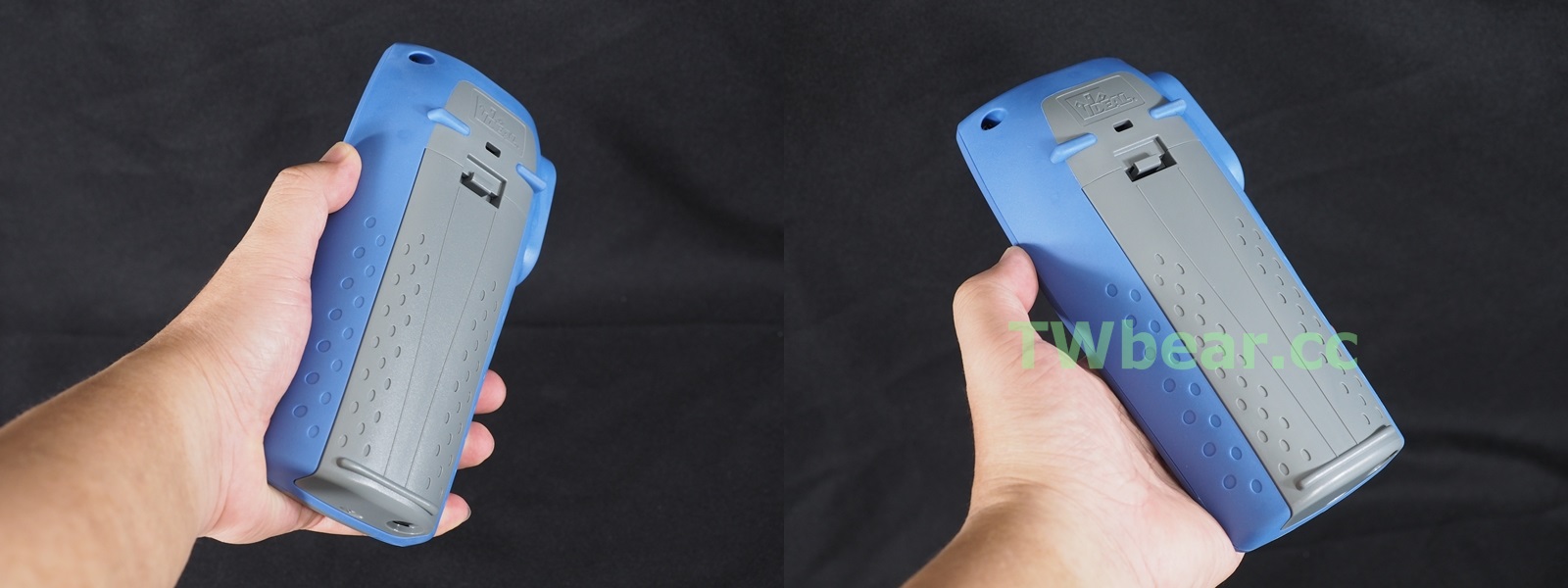

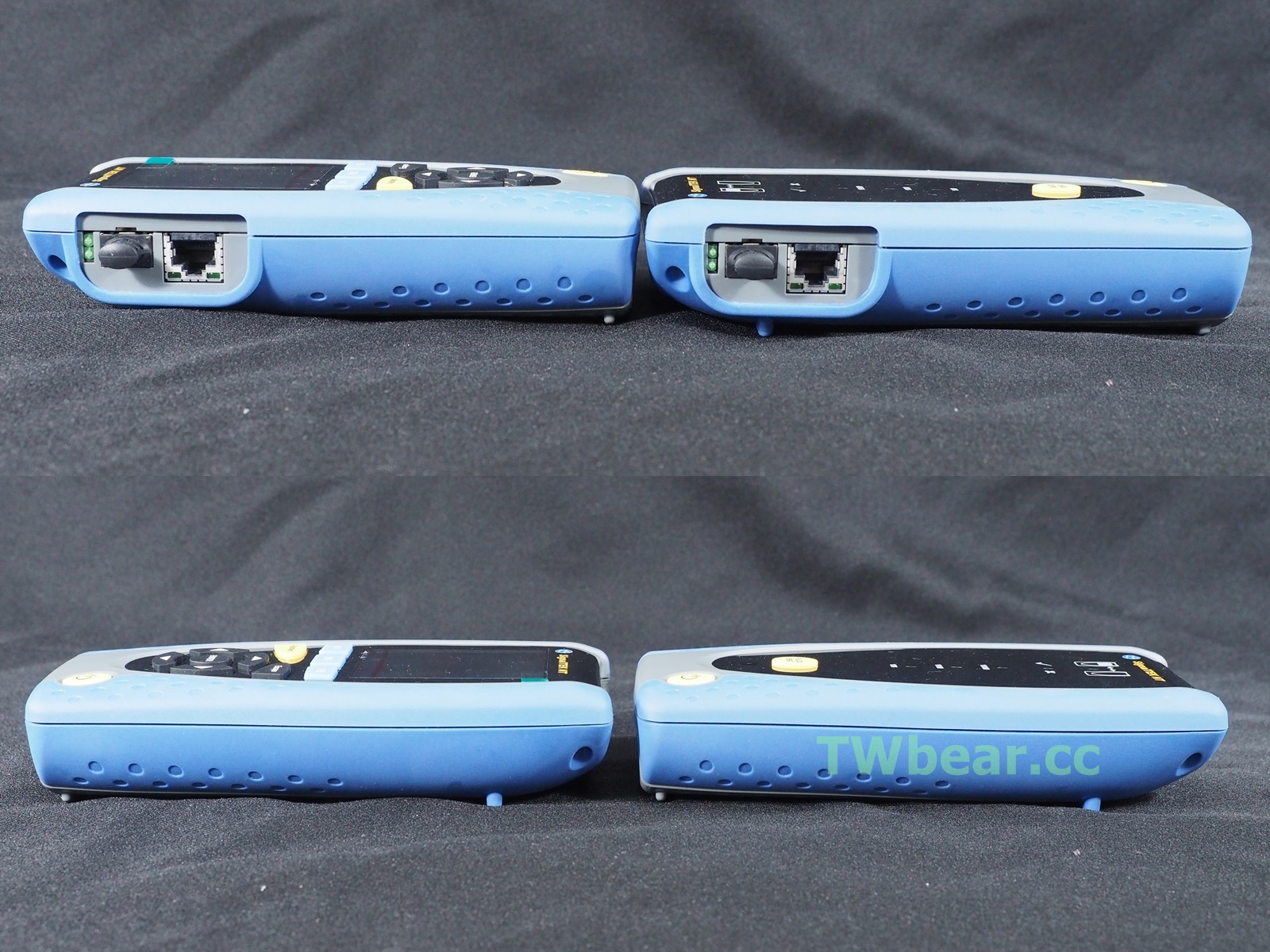

兩件一組設備頂端是USB埠、下方是電源插孔,左側是RJ45還有光纖模組插槽,背面的充電電池是可替換式的。



I15-I17

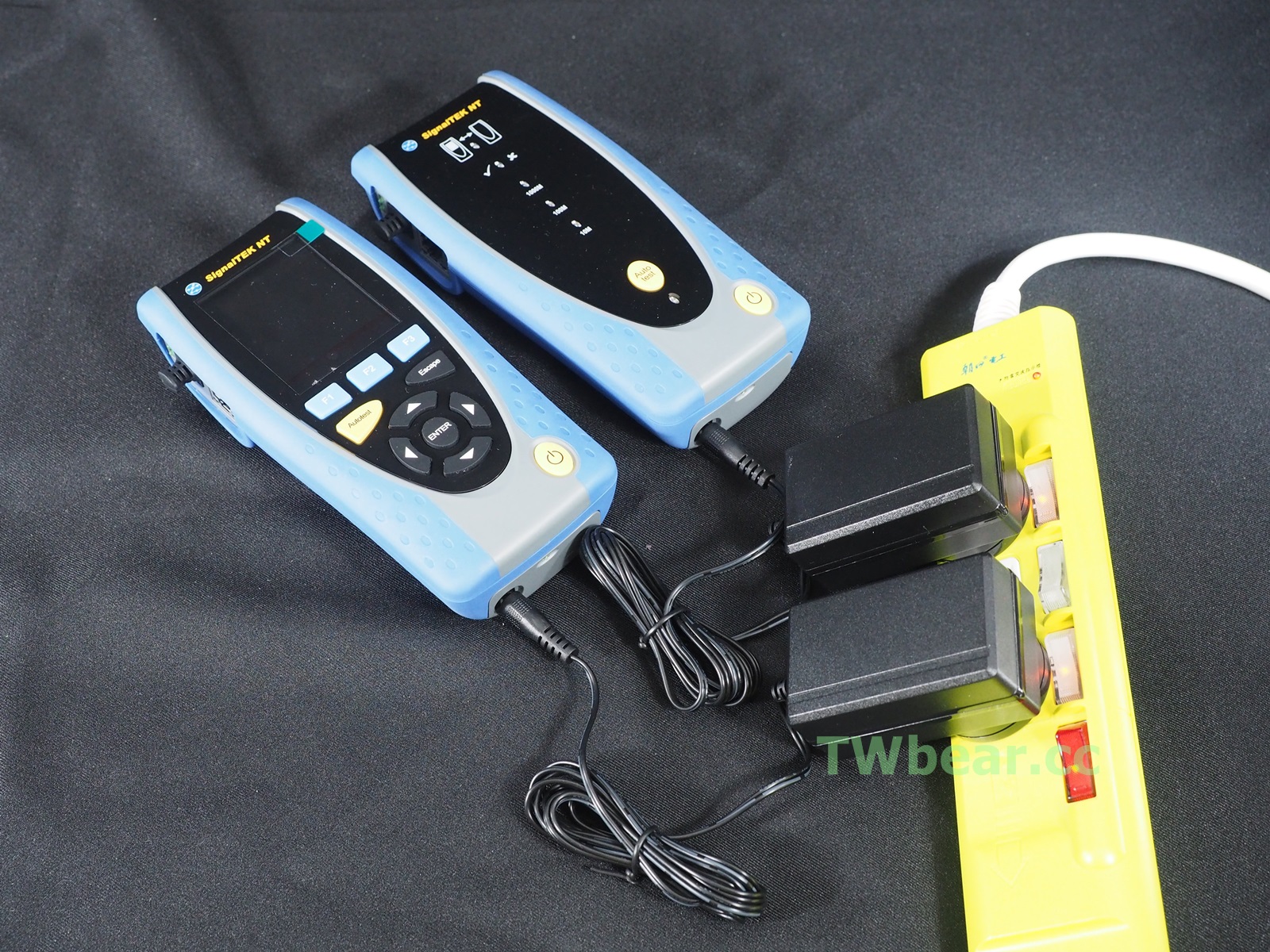

接下來就要開始進行SignalTEK NT實機測試,測試前當然要先充電餵飽它 ^_^

也提醒所有入手設備的人,要跟對待手機、筆電一樣,第一次充電至少充6~8小時,把它充好充滿充分舒張電池,這樣對電池的壽命比較好喔!





(^(T)^)  實測Ideal SignalTEK NT

在網路社群或是論壇討論區裡面,常常看見這樣的說法…就是說「網路線都差不多啦~隨便買一條就好!」…。但真的是這樣嗎?專業的技術人員都知道,尤其是Cabling的專家都明白,線材外觀看似差異不大,但事實就是魔鬼在細節裡,當然網路設備也是,所以佈線施工、網路設備安裝完成後的功能檢驗與效能測試就很重要。當然更繁重的還有平常的維護檢查即故障時的診斷與定位,這些都可以利用現在超進步的網路儀表來幫你完成!



I18

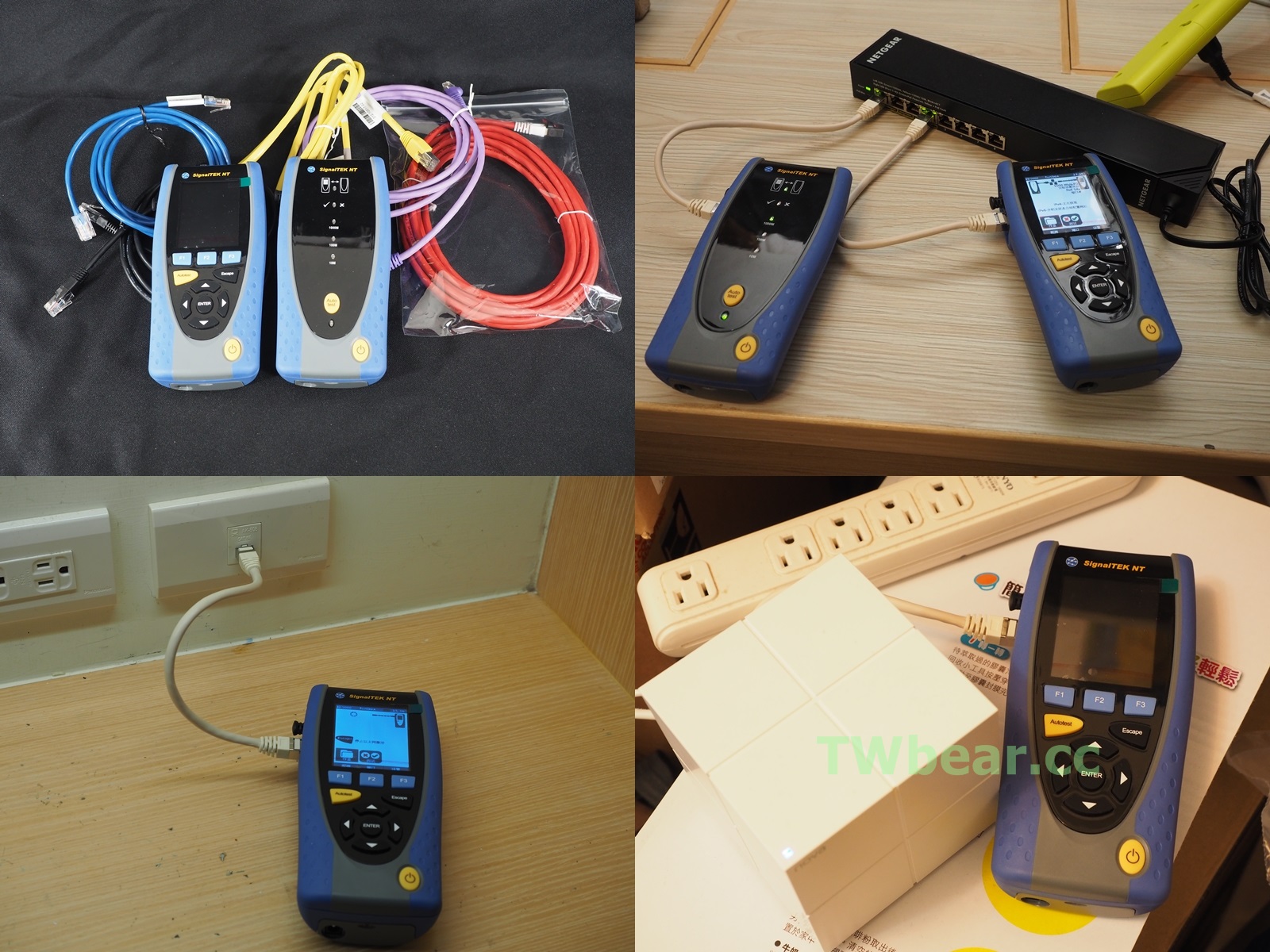

既然是實測,天生好奇的台灣熊當然就找來一些基本的線材,身邊的一些設備,還有針對實際的網路環境來實測Ideal SignalTEK NT,或者應該說是用來Ideal SignalTEK NT來實測這些線材、設備、環境…才對 ^_^。



I19

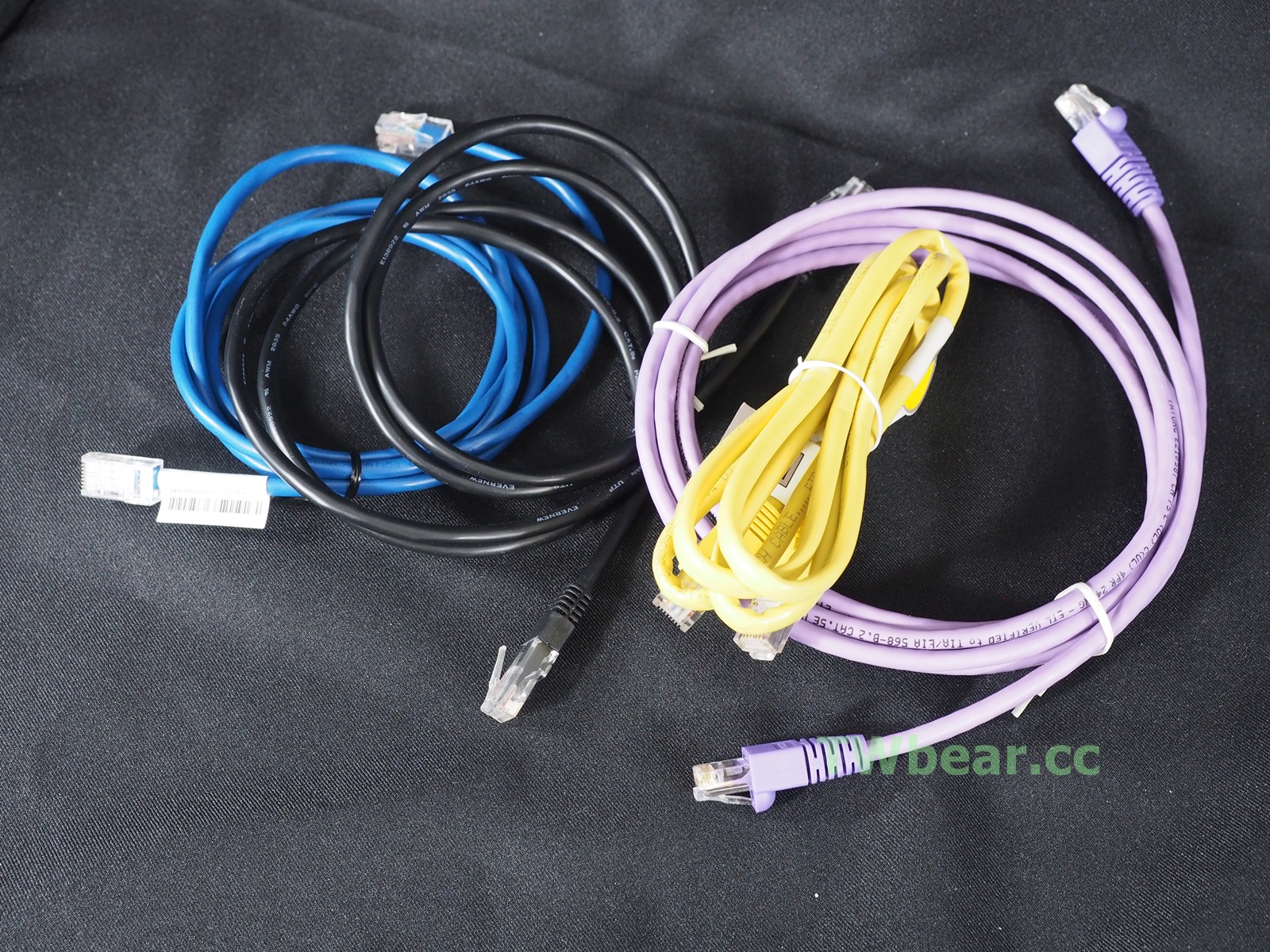

網路線都一樣嗎?事實上這些線在SignalTEK NT的測試下都有差異喔!我們就利用這幾條簡單的RJ-45網路線來看看SignalTEK NT的操作與呈現的資料。



I20

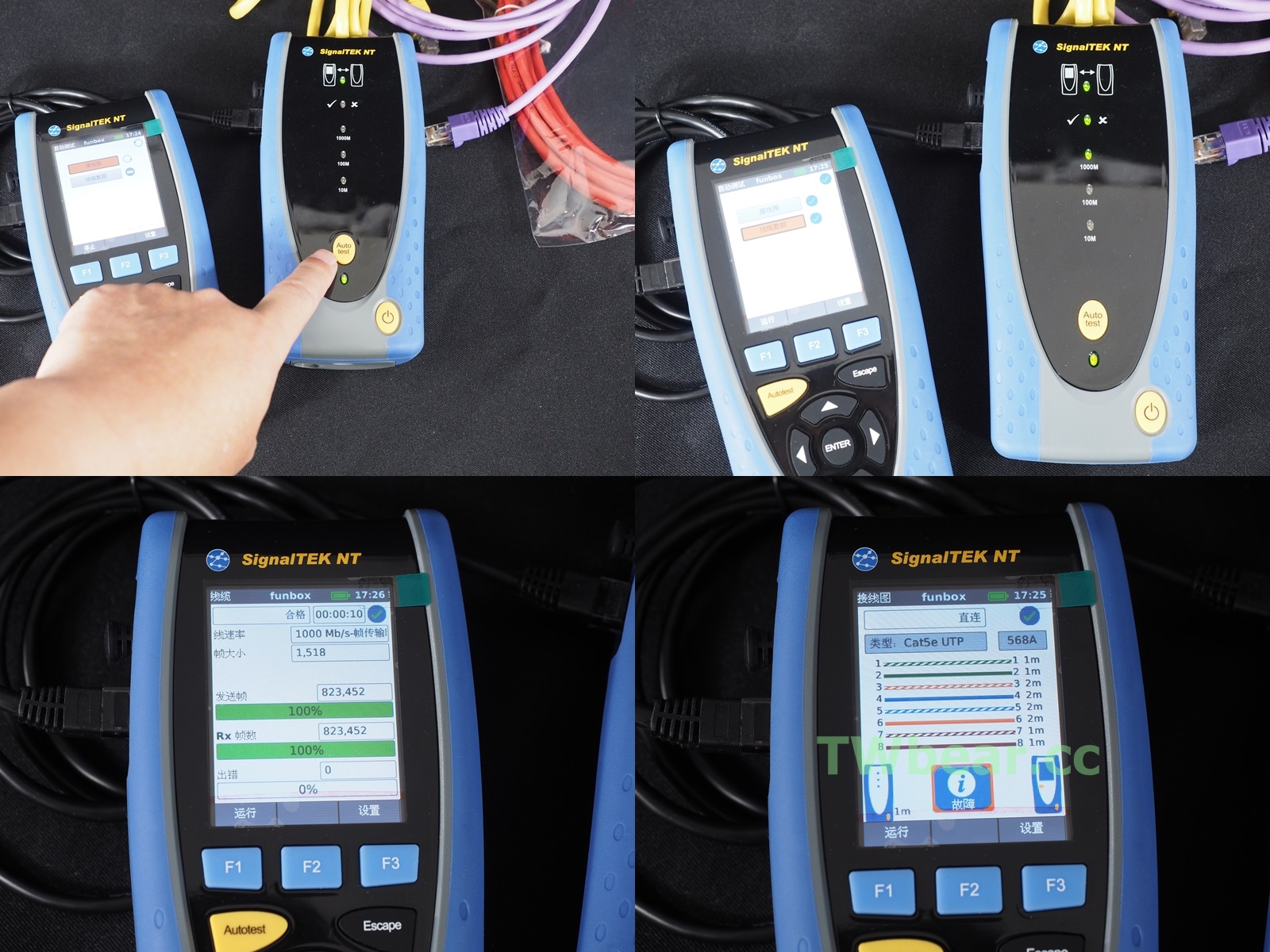

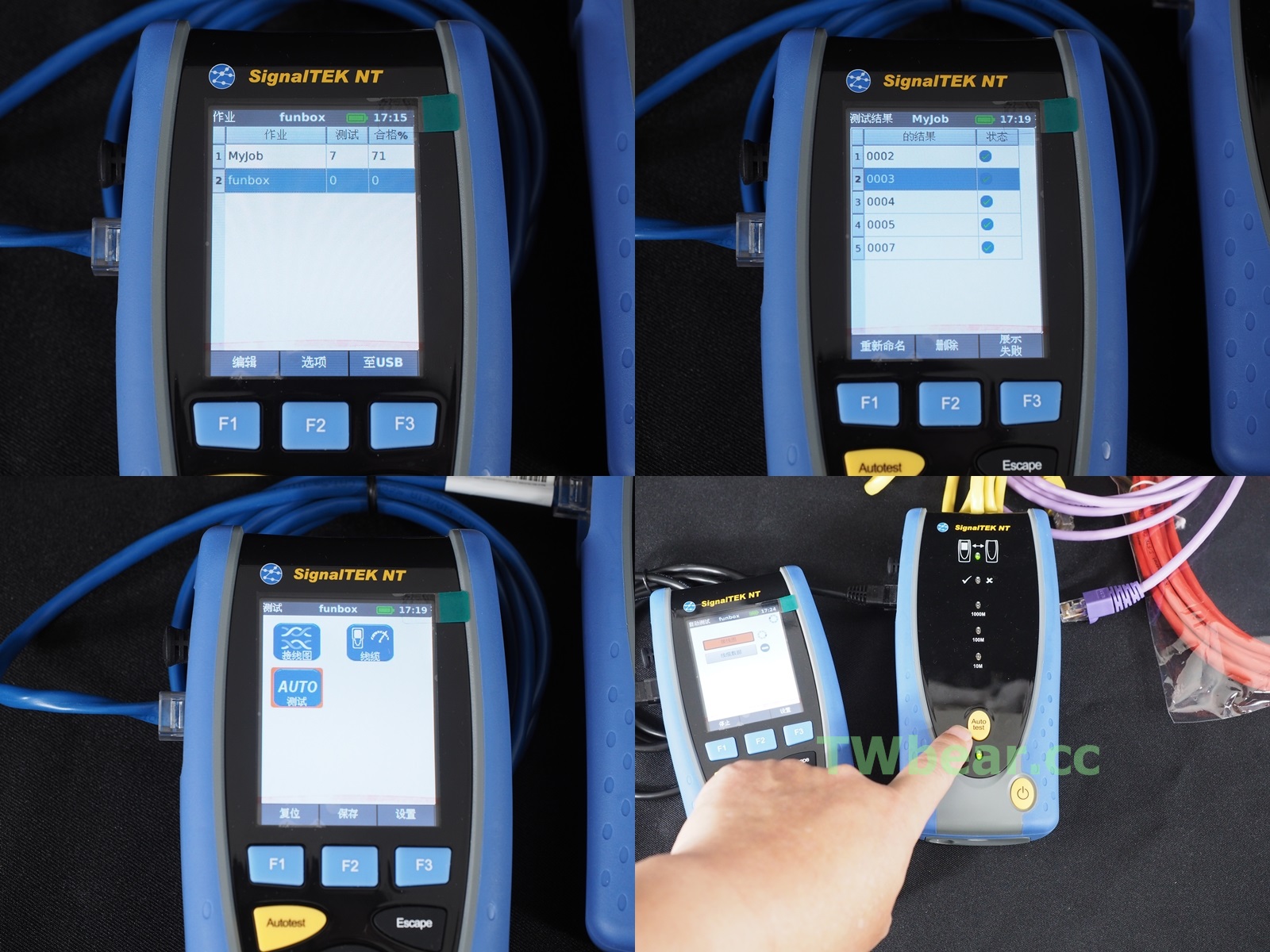

SignalTEK NT可以建立不同的專案,然後依序紀錄測試的數據資料如上圖I20上半部所示。還有測試可以利用功能畫面與實體按鍵進行操作很方便,以線材測試來說如上圖I20下半部所示,可以選取AUTO進行或是直接按下”AUTO”案件就可以開測。



I21-I22

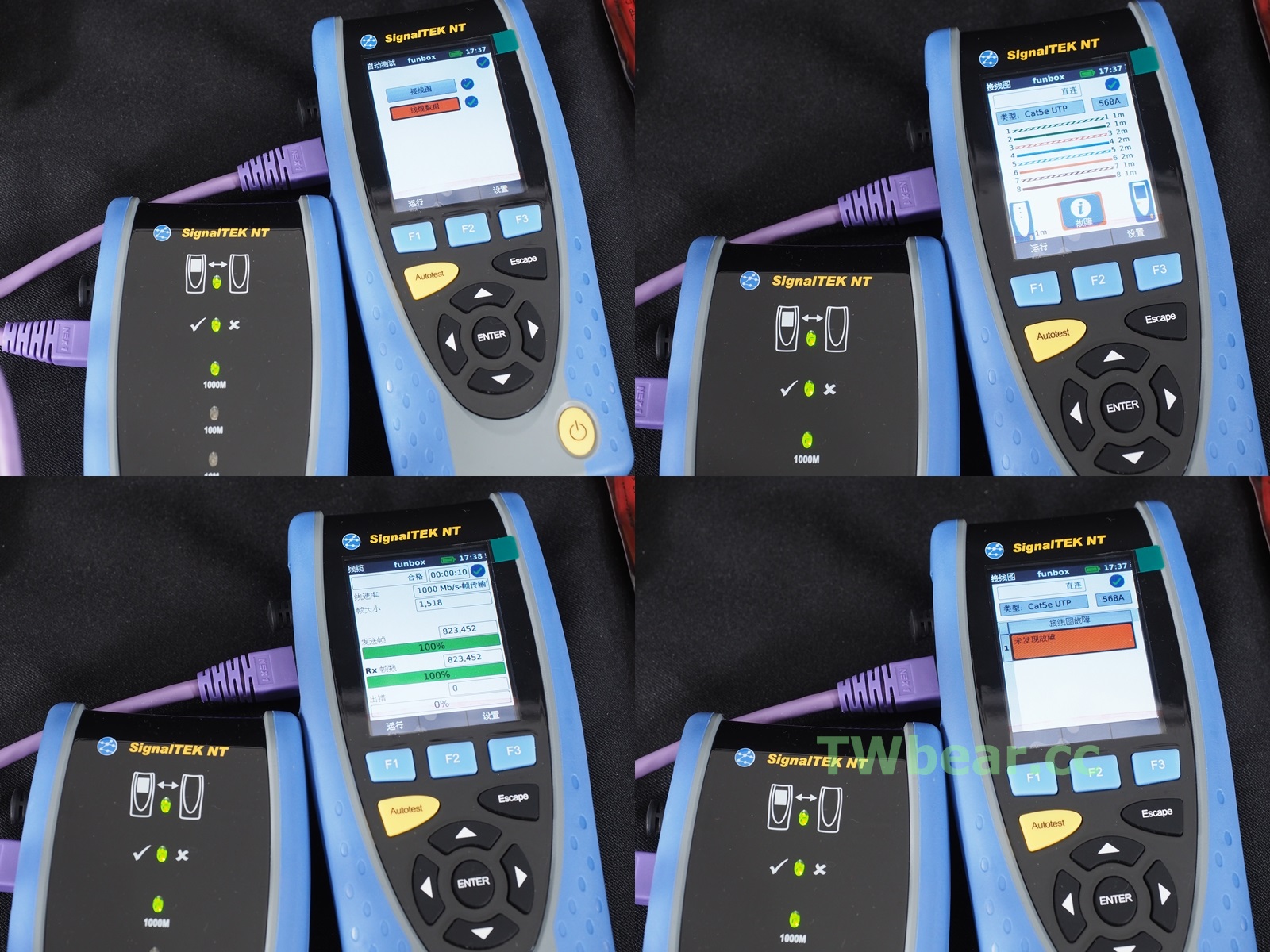

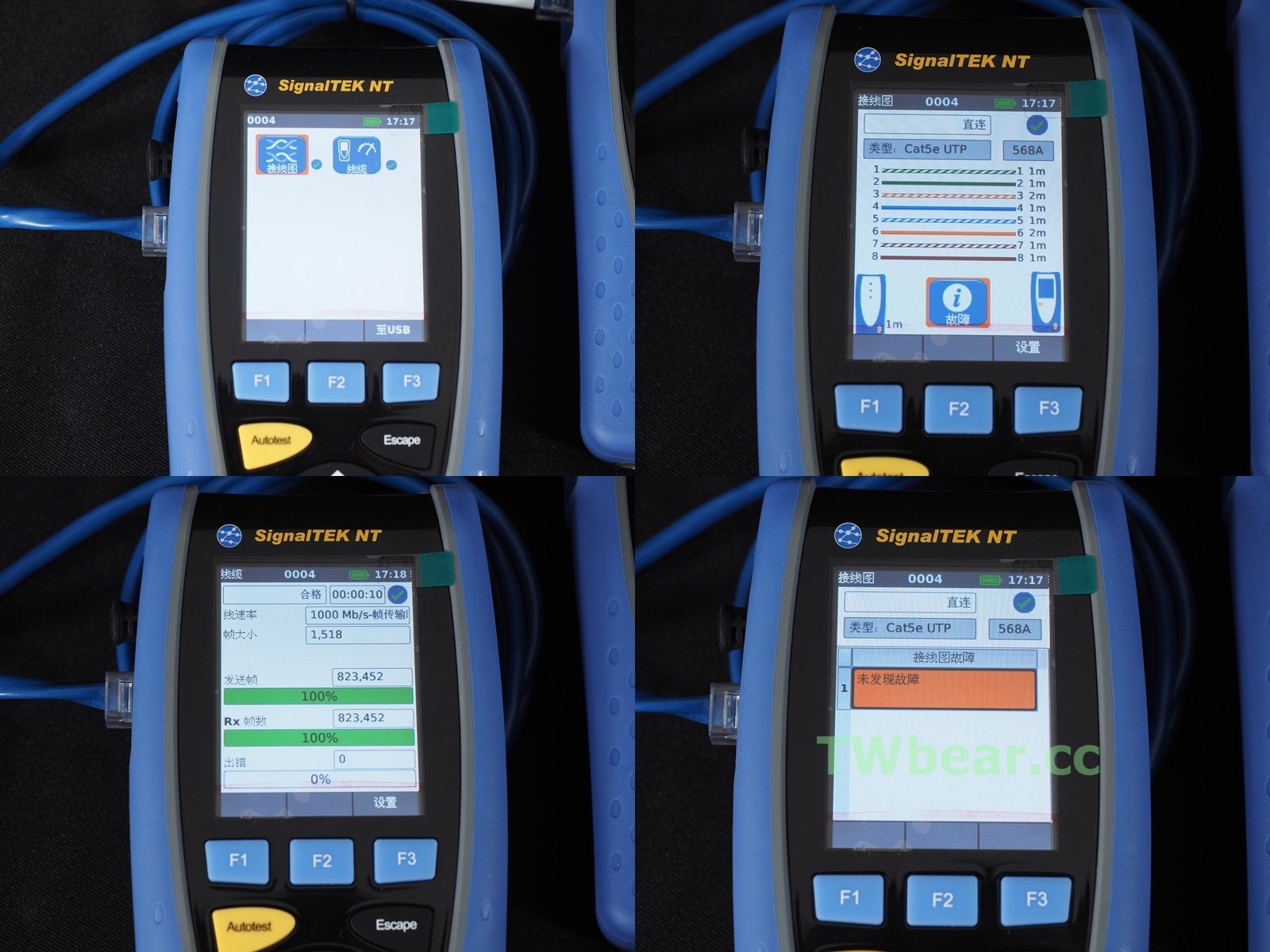

這藍、黑兩條網路線都是一般網路設備、NAS裡面最常搭附的線,經過偵測可以看到線長、還有屬於Cat5e UTP 採568A規範的線材。



I23-I24

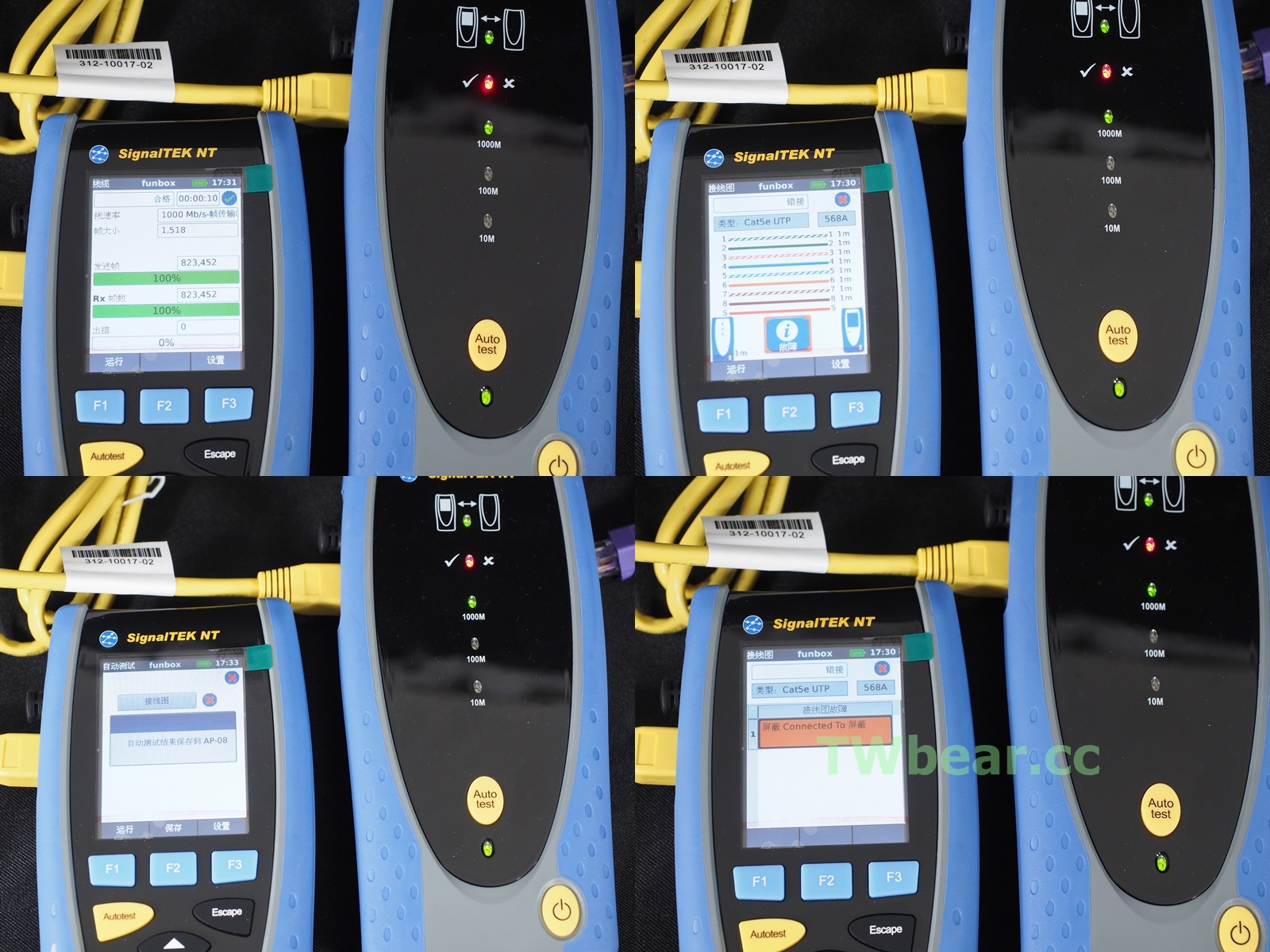

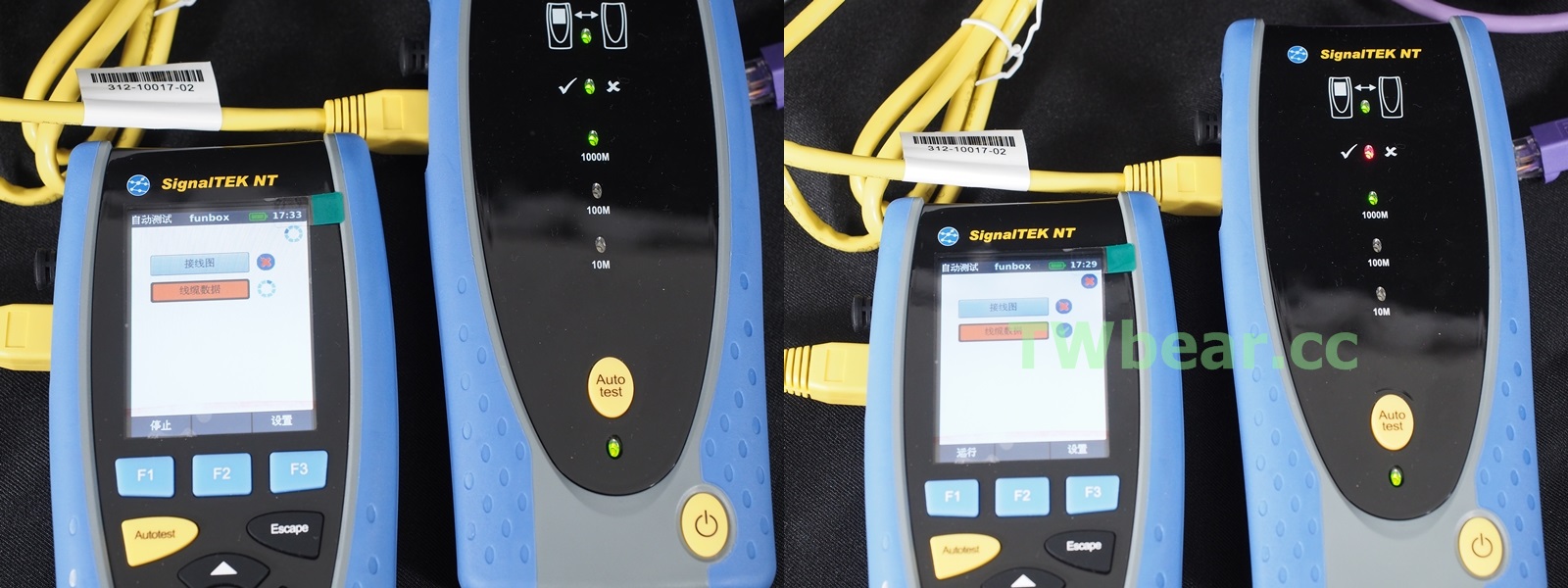

這黃色的線比較好,可是…怎麼出現”接線圖”上打紅X了呢?是故障嗎? SignalTEK NT測試後給的答案是”線纜數據”正常,接線圖故障的成因是”屏蔽Connected To屏蔽”如此而已!整個測試數據報告儲存在funbox專案(分類)的AP-08項次。



I25



剛好手邊有一條國內老字號的網路設備廠商NEX 1先覺科技送來的網路線,也抓來測試一下,一切都正常沒有問題,由接線圖的資訊就可以知道是採用568A的標準,不用在抓著線頭兩端看線的顏色與排列。





(^(T)^)  SignalTEK NT做報表免筆電好方便

不管是佈線施工、網路基礎環境建置,還是維護檢查、故障診斷與定位,這些都是Cabling或網路管理人員最頭痛的事。更不要說針對這麼多的設備進行檢查測試之後還要一一記錄與整理成報告,這真的會讓人很無力。



I26

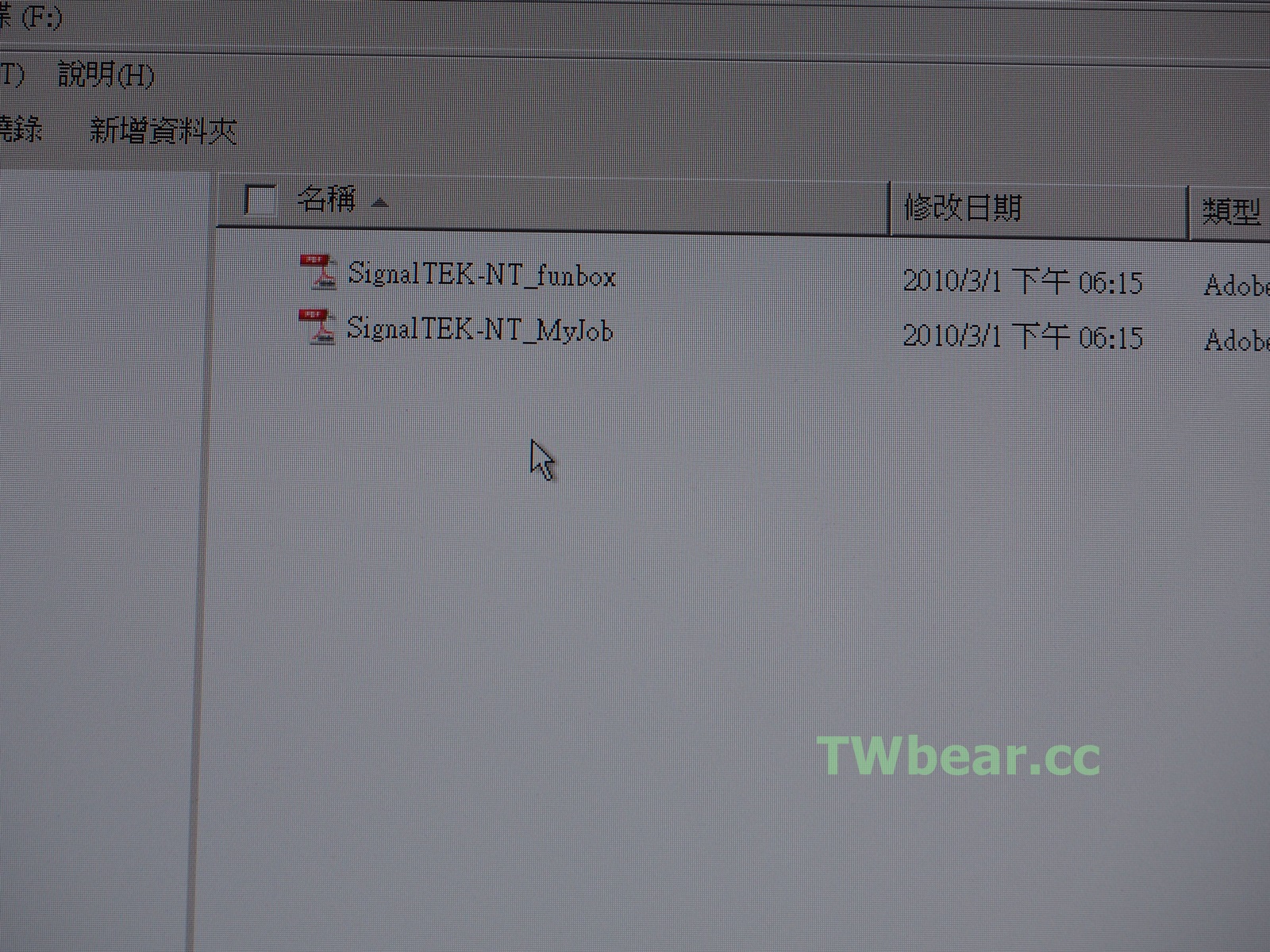

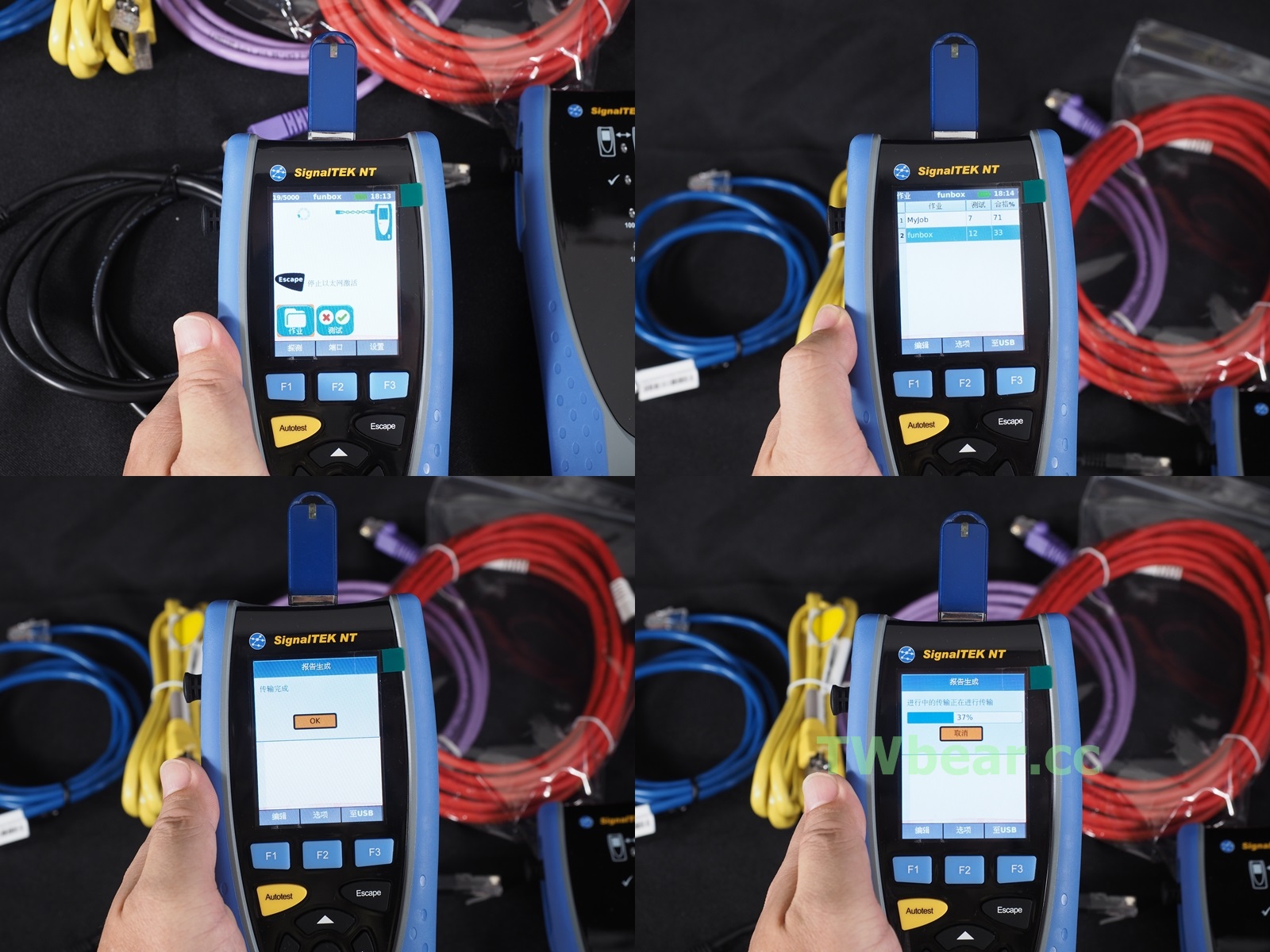

還好這些→接線圖測試、線纜測試、IP測試、性能測試,還有保存和查看測試結果,都是SignalTEK NT可以幫你做的事,包括安裝測試、故障定位/診斷,而且直接支援USB碟,所以不只可以直接在SignalTEK NT上查看,還可以不用電腦/筆電就可以製作成PDF(與CSV)檔並輸出到USB碟,讓你做更多的應用!



I27

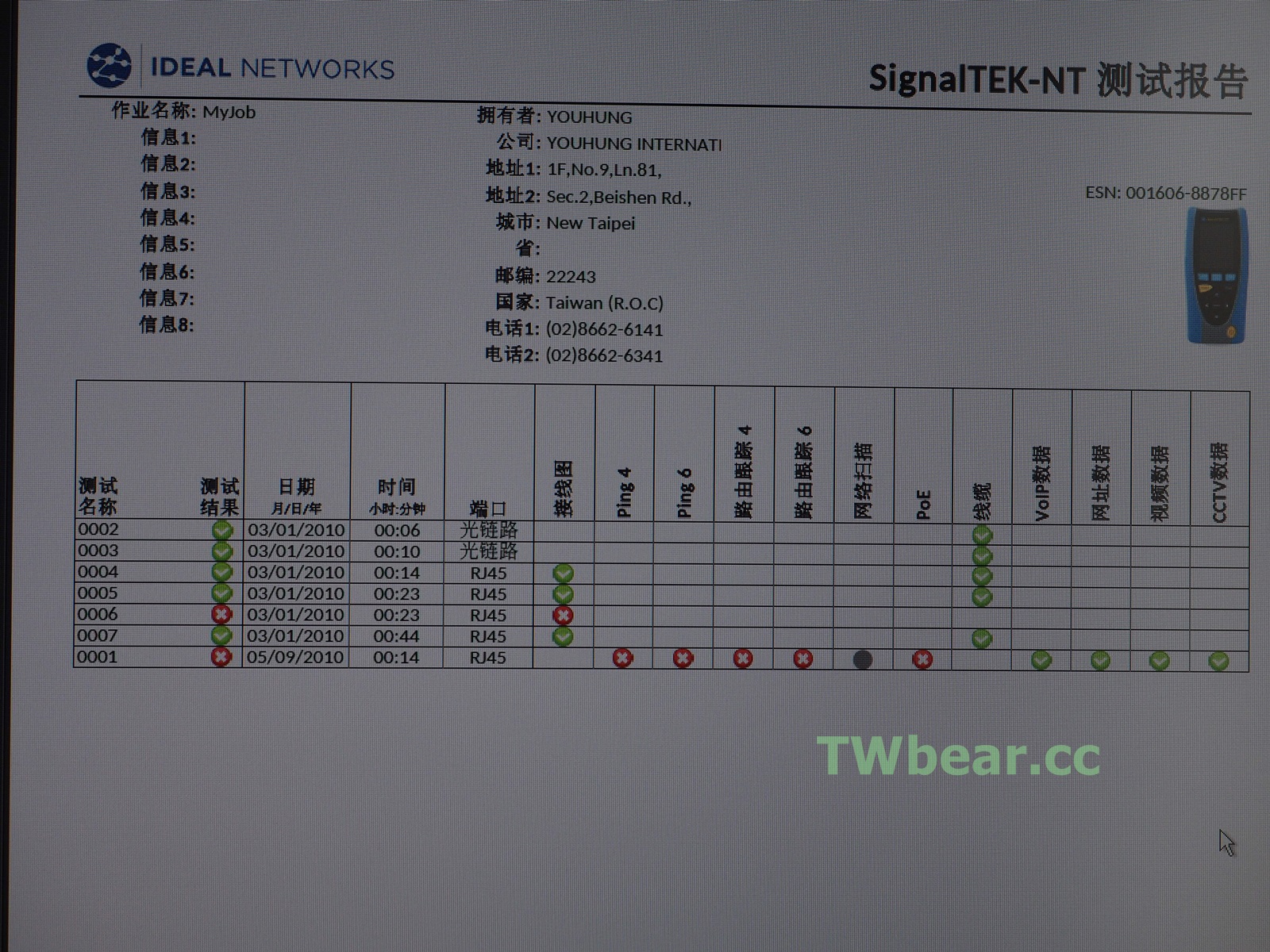

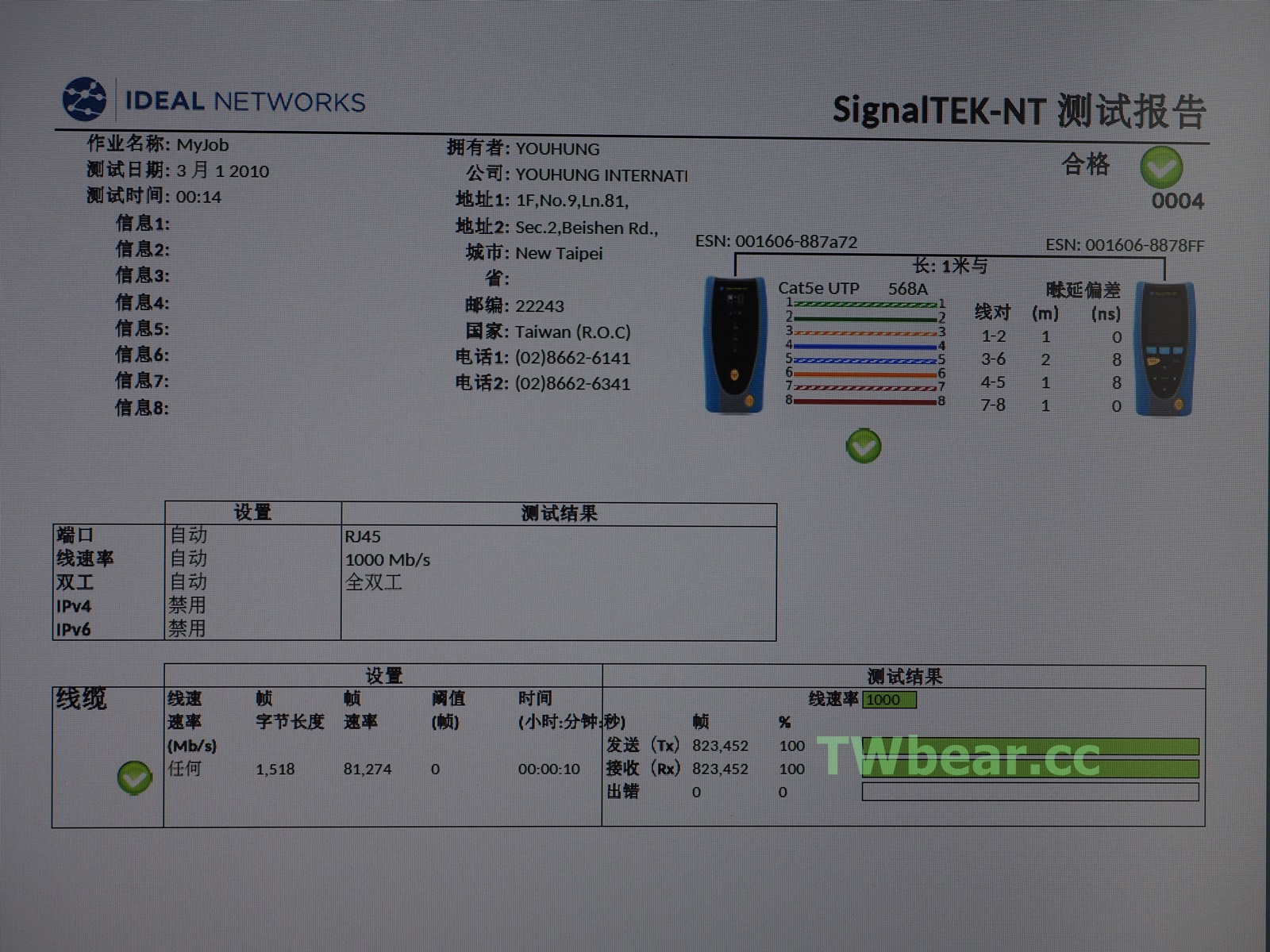

先給大家看一下測試報告的樣式好了



I28-I29



這是接線圖測試、線纜測試的報告樣子,好奇的台灣熊當然不只做這兩項的測試,接下來就利用身邊的設備來進行IP測試、性能測試,讓大家看看對應產生的報告有哪些內容。

>>>> 點我 >> 繼續閱讀下一頁 << 點我 <<<<
