Fractal Design,一家將Design直接列於公司名稱之中,而且又是來自於以工藝設計相當聞名的國度瑞典,自然讓人對他有更多的期待,雖然他在台灣市場的知名度在這一兩年間才漸漸被關注。就站在價格主導與可用的觀點而言,Fractal Design與已具相當知名度的幾家大廠一樣,在價格上並不討喜!但是在講究品質、做工、設計與特色的精緻PC使用族群中,相信Fractal Design可以與市場上主流品牌可以拚搏,在同級品中也有機會獲得不錯的評價/價格比,換句效能評測常用的就是效能/價格比,或是以效能為前提的性價比。這是經由實際上機安裝與摸遍Define R4全身之後的感覺,由外部的設計、烤漆,到內部的細工、精緻與用料所得的感受。如果你注意到台灣熊用的是” 細工、精緻”而不是直接採用”精工”來評價,那是因為還有進步的空間與更多的期待,這也是期待來自瑞典的Fractal Design能走出引領時尚與工藝美學的新途徑。

D01§ D01

Fractal Design Define R4 的選擇是因為基於使用者的需求而來選取,前題就是時尚美觀具時尚感,極地白的質感不諱言是脫穎而出的因素之一。另外就是靜音、具擴充性,加總就成為推薦選用的原因,……美美的前蓋、鑲銀的腳柱,符合外貌協會選秀的焦點…回頭說…就是設計仍然是加分關鍵。事實上,在接觸Fractal Design Define R4之前,台灣熊對Fractal Design並不熟悉!之所以注意到Fractal Design這品牌,是意外發現Fractal Design的另一產品NODE 804它的對折+方形設計,與熊之前手繪的理想機殼草圖相當相似,所以吸引台灣熊前往Fractal Design攤位參觀,也因此看見Fractal Design這品牌。

參考資料:Fractal Design NODE 804

http://www.fractal-design.com/home/product/cases/node-series/node-804







(^(T)^) 熊與您分享

看過之前分享的升級系列文的網友應該清楚,Fractal Design Define R4四位成員之一,這一篇主角就是它,熊除了分享前面的評測心得之外,當然也要將上機安裝的過程,還有一些發現的特點與設計、用料值得讚賞的地方跟大家分享,一來一起享受裝機的快感,二來可以做為是否選用的參考,所以就請大家跟著熊一起開箱與裝機咯!

參考文章:讓升級有爽度的ASROCK FATAL1TY H97 Performance開箱實測來了,這次搭的是i5-4690K + SEAGATE SSHD + FURY DDR3-1866的組合(升級系列文)

https://twbear.cc/blog/post/108153394

D02§ D02

重點依序有開箱、規格摘要、特點分享,還有最後的機組零件安裝。







(^(T)^) Fractal Design Define R4 開箱

包裝大家現在漸漸都走向一致的環保與低印刷方向,在視覺上也呈現簡單與舒適。

D03

D04

D05

D06§ D03-D06

因為簡單,所以印上內部的格局配置還有規格資訊,明顯與易了解!

規格摘要羅列如下方便查詢:

ATX、Micro ATX及Mini ITX主機板可用

5.25吋裝置插槽 *2

3.5吋硬碟插槽 * 8 (均可相容於SSD)

2.5吋SSD硬碟安裝空間 *2 (位於主機板後方)

7+1個擴充插槽

風扇安裝位置 *7 (已內建2個靜音風扇)

專利ModuVent吸音棉 * 3 (2個在上方,1個在側板上)

前方與下方皆有風扇濾網

最高可支援17公分的CPU散熱器 (側板未安裝風扇時)

電源供應器相容性:

加裝下方風扇時,最長可支援17公分的ATX電源供應器

無加裝下方風扇時則可支援長達27公分的電源供應器

顯示卡相容性:

未拆卸硬碟架時,可支援最長29.5公分的顯示卡

拆除上方硬碟架則可安裝最長43公分的顯示卡

主機板後方有2.6公分寬的理線空間

主機板固定孔均配有包覆厚實橡皮的金屬扣眼

機殼尺寸 (WxHxD):232 x 464 x 523mm

機殼淨重:12.3kg

其他進一步資訊需求可以上官網查詢

http://www.fractal-design.com/home/product/cases/define-series/define-r4-arctic-white





機箱附上爆炸圖,相信這也是除了實機接觸之外最清楚了展現了。

D07§ D07





接下來就是開箱咯~~~!

D08§ D08

Fractal不忘推銷自家電競耳機 HS-260,如果辦個加價購或是放張fractal顧客優惠券,還是視聽站相關資訊應該會更好 ^_^ !







(^(T)^) Fractal Design Define 賞析

氣勢的展現就在簡單線條與設計細節,其他顏色熊不清楚,但這一款極地白這白展現了氣勢,讓簡單的線圖成功勾勒輪廓展現立體,讓大面積的白不孤獨。

D09§ D09

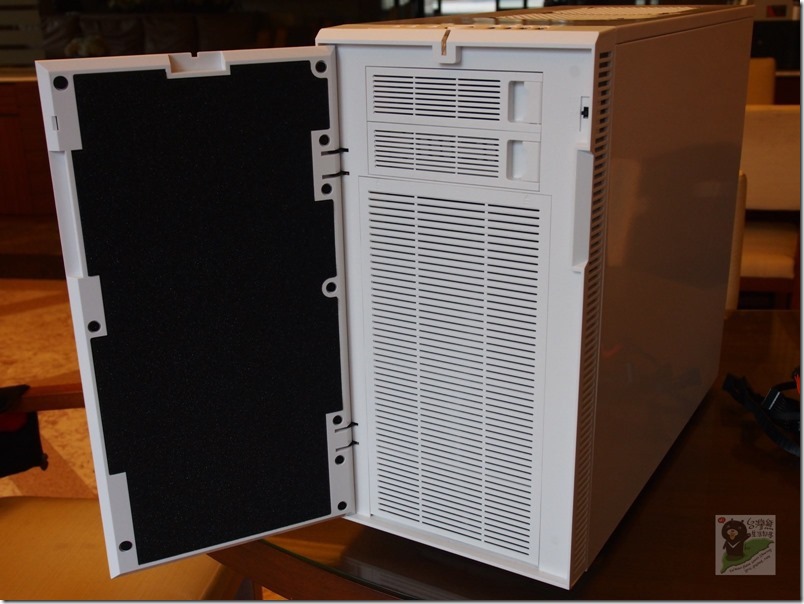

採用左側掀開的設計,門扇採用磁吸設計,所以在掀開瞬間就體現的貼心與細緻!同時門扇內還是加貼泡綿簡單增加前方靜音效果,同時又儘量減少進風的阻擾。

D10§ D10

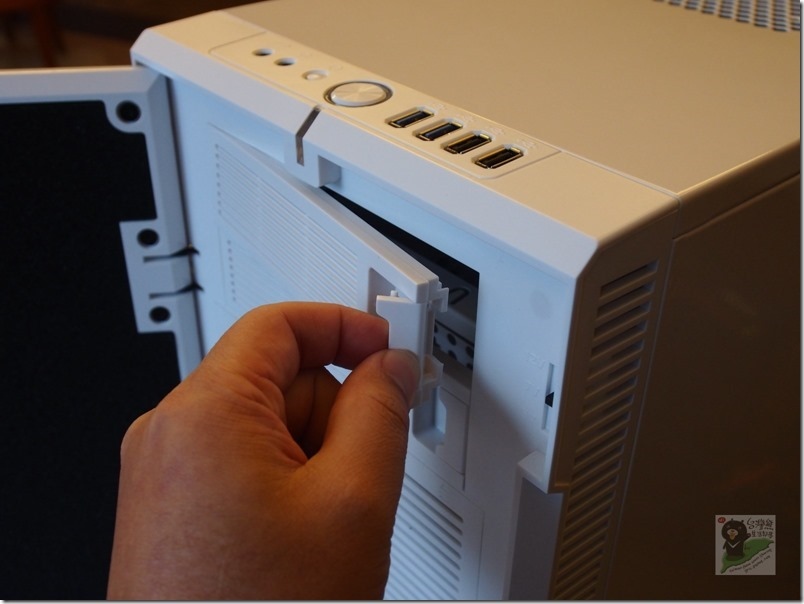

5.25” 檔板採用易拆設計,所以不用拆前面板就可以輕鬆取下,小小的地方可以看見設計的用心與細工的一面。

D11§ D11

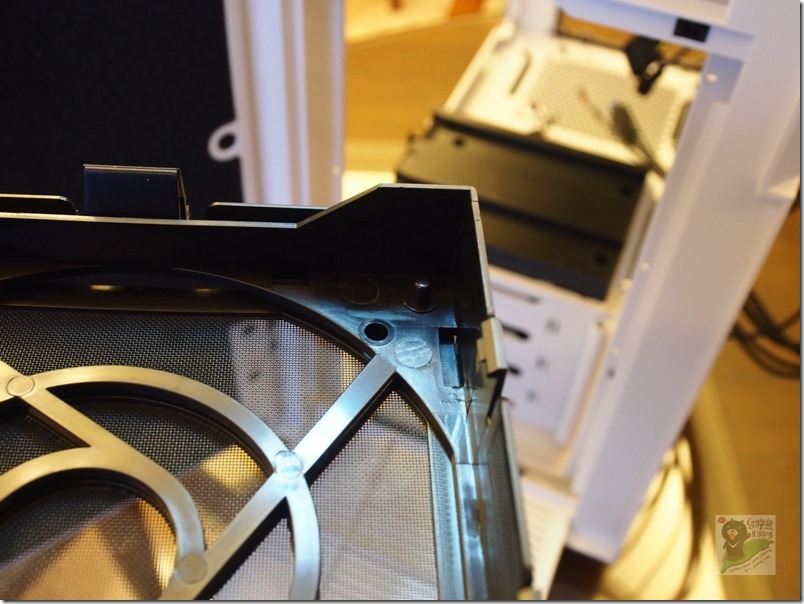

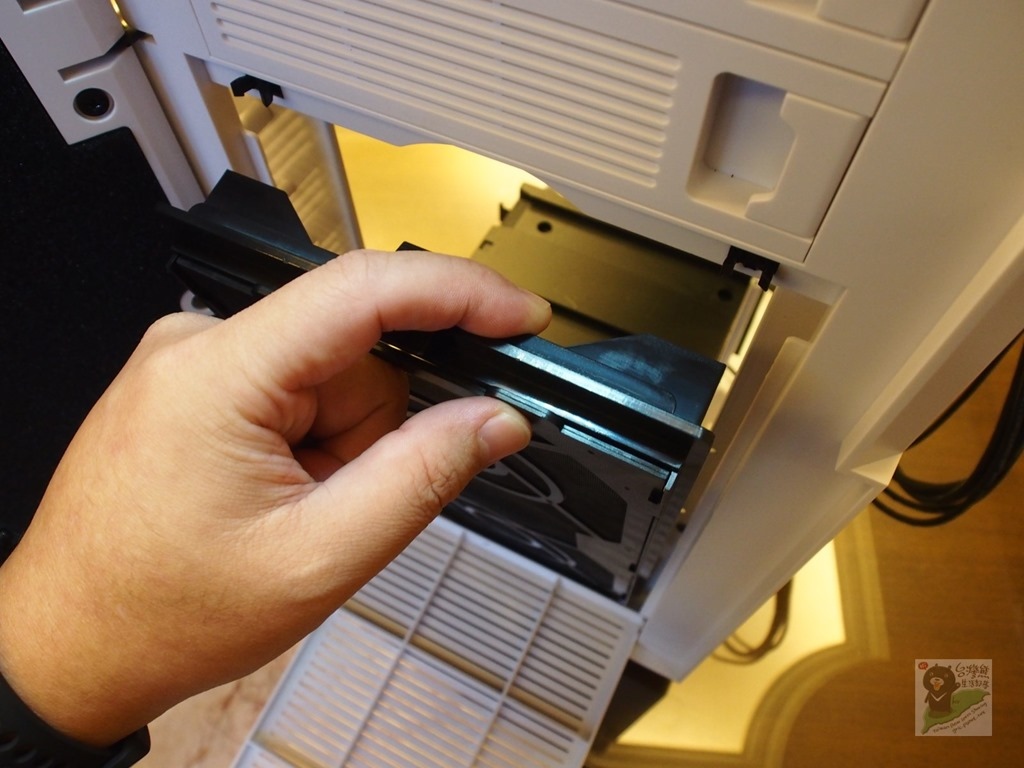

前方下方式風扇進氣口,可以安裝兩組風扇,採用按壓與快拆設計,所以要清理前方濾網的時候相當輕鬆與愉快。

D12

D13

D14

D15

D16

D17

D18§ D12-D18

風扇固定採用嵌入式,已經預設安裝一組14公分風扇,另一空間可以再加裝12CM或是14公分風扇,還是相同的一句話良好的設計思維與細緻的做工,加上用料不手軟,所以對預算較寬的使用者確實是不錯的選擇。

D19

D20§ D19-D20

Fractal Silent Series R2 – 140mm 1000rpm靜音風扇。





因為設計的周延與貼心,所以前面板無須取下!

D21§ D21

如果真要拆卸也是可以啦~它是採用卡榫設計,只是不鼓勵拆,如上圖所示線是直接接到前面板,真要拆就請小心處理一下線咯!

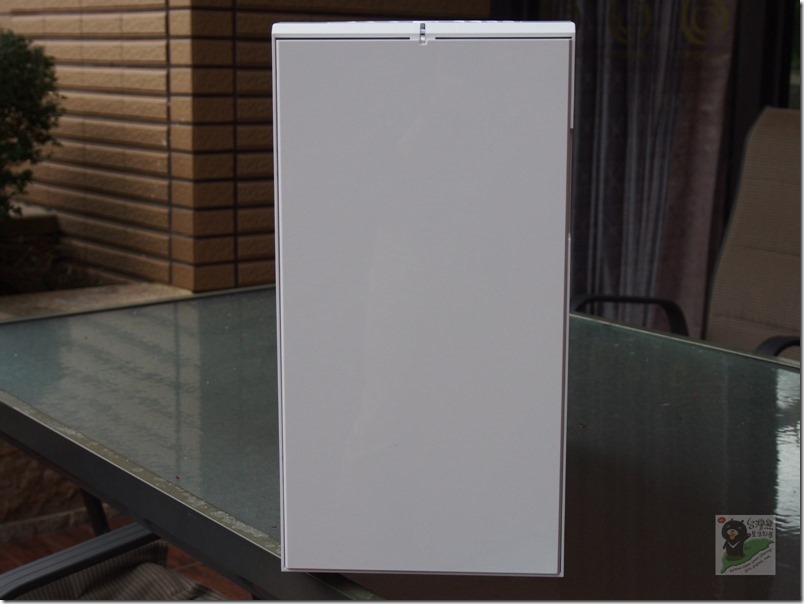

右側面簡單素雅,考驗的就是白的色彩力與烤漆的實力,隱約可以看到底下的銀柱幫襯,看來是舒適的。板內側是大片的隔音材料,所以靜音效果相當好…同時這側板也就相當重,所以拆拿的時候要小心。



D22

D23§ D22-D23



內部的走線開孔與束線設計,對整線很有幫助,事實上在喜歡自然理線台灣熊手上幾乎不用綁走的就很清爽(笑~懶人的托詞)。



D24

D25

D26§ D24-D26



事實上如上圖D26熊掌所示,主板後方空間的2.6CM理線空間,還有硬碟後方提供足夠的深度可以讓電源線與SATA線輕鬆接取與容置,是相當理想的設計,對安裝的便利與整線都是!同時因為這巧妙的一舉兩得2.6CM設計,所以有兩個2.5” SSD/HDD 是可以安裝在機板背面的……不知你發現位置了嗎?



前面上方是電源,RESET與LED指示燈,直列式的2 + 2 USB 2.0與USB 3.0接頭,利用線條框畫起來,讓視覺得到較舒適的平衡感覺。

D27

D28§ D27-D28

上方的空間可以支援兩個14公分的風扇,目前是採用專利的ModuVent吸音棉封住,所以靜音的需要與未來散熱擴充的需求,Define R4都幫你想到了。

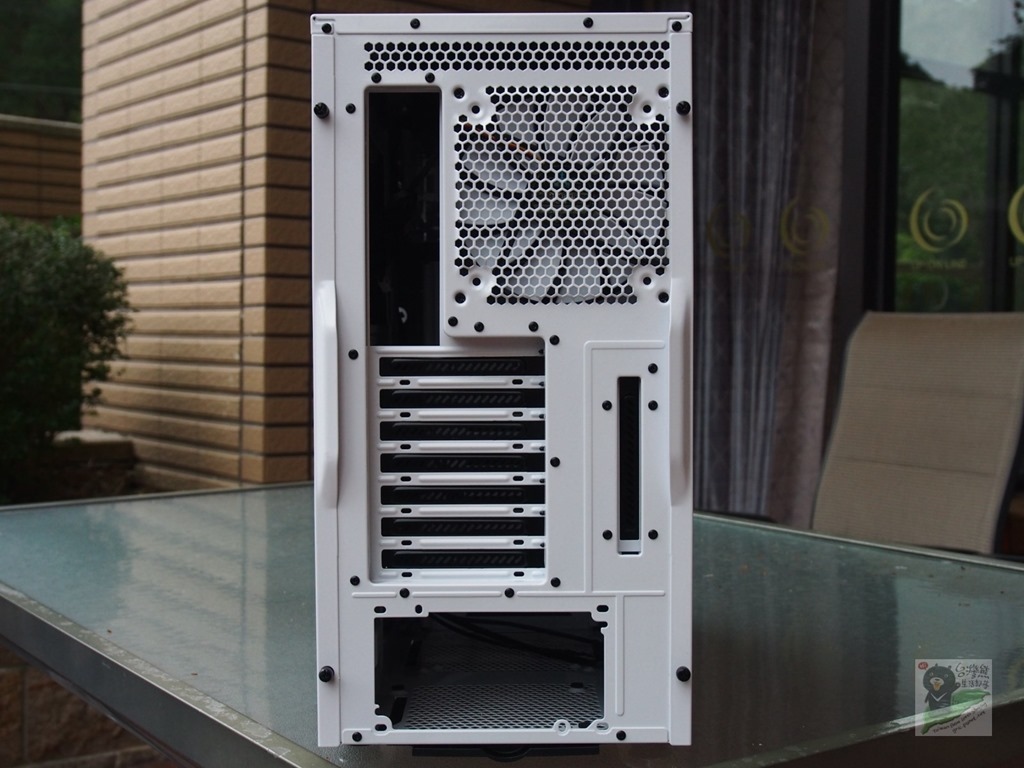

後方往往是另一重鎮,上方是14公分靜音風扇,以孔位觀察未來換裝12公分也是可以。風扇網邊左下角的凸角,這導角漂亮不傷手。還有有注意到嗎?擴充插槽間的鋼板都有加上凹槽設計,這樣可以增加強度,雖是小地方也沒有忽視!

D29

D30

D31§ D29-D31

下方PSU的位置,有方便倒裝的開孔設計。還有就是接到底部的濾網,也是易拆易清潔的設計。



D32

D33§ D32-D33

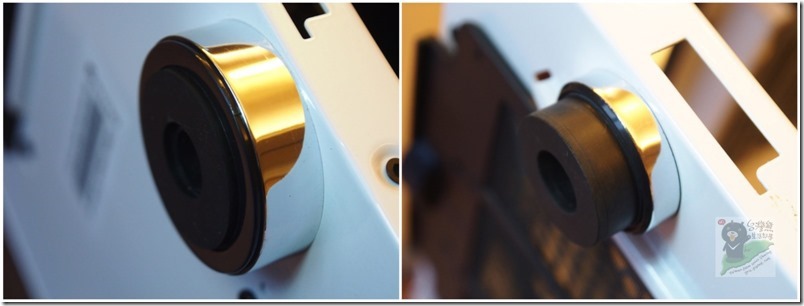

機底是大家容易忽視的地方,但是這一陣子較大的品牌都有注意到這地方,R4除了運用大型腳柱鑲嵌銀邊增加設計美,也加上大型的防滑與防震墊,所以降噪減震加減有點幫助。

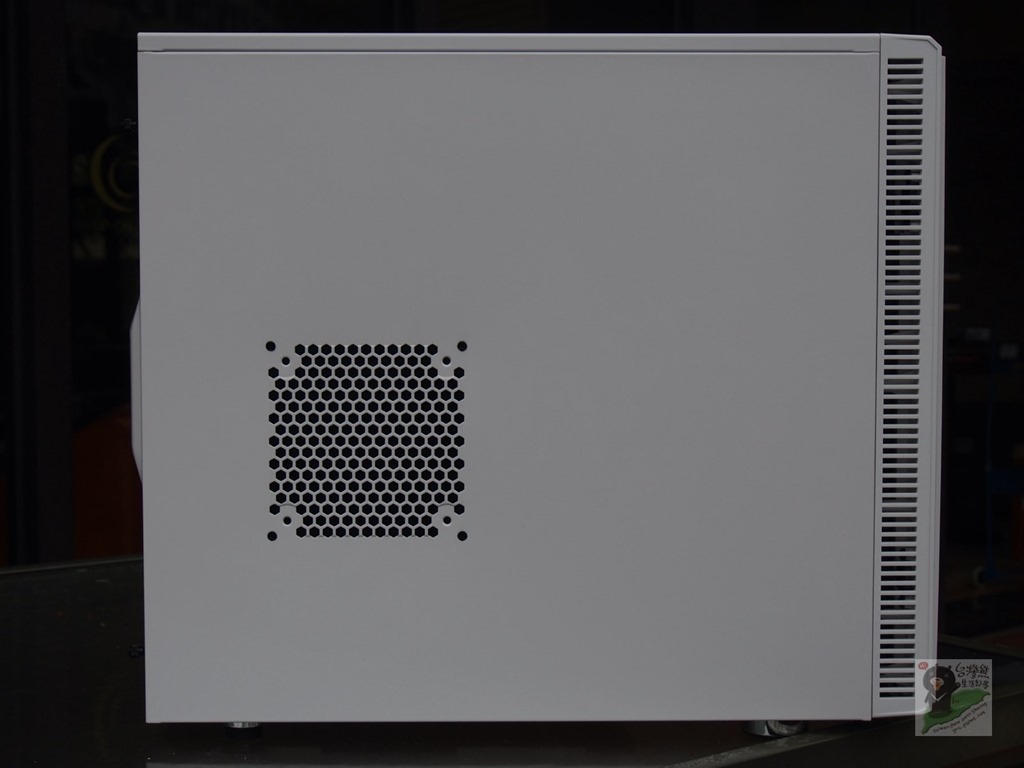

左側面與大家一樣,都是裝機必經的門戶,板內一樣是隔音材貼覆,有預留一個12/14 CM風扇孔,也有用專利的ModuVent吸音棉封住。

D34

D35

D36§ D34-D36

注意上面圖D36,不是單純強調鋼板厚度,而是不管是導軌還是U型強化摺邊,有注意到白色的漆並沒有放過這些一般人不會注意的小地方,所以熊才會一直強的作用料、做工、細心、細工…。



裝機正面內視圖,如包裝外箱所示!

D37§ D37



後側看到PSU安裝位置部分,底部與後方都加貼,這對降噪靜音都是加分!

D38§ D38



中間的硬碟控充槽是可以拆卸的,而且插拔方式做工細緻值得大家多欣賞一眼,真的是穩定方便抽取,不會因為硬碟裝滿了就卡卡,因為它不是用簡單的金屬導軌嵌合,而是真的專門設計了兩側的導軌與滑輪!

D39

D40

D41

D42

D43§ D39-D43

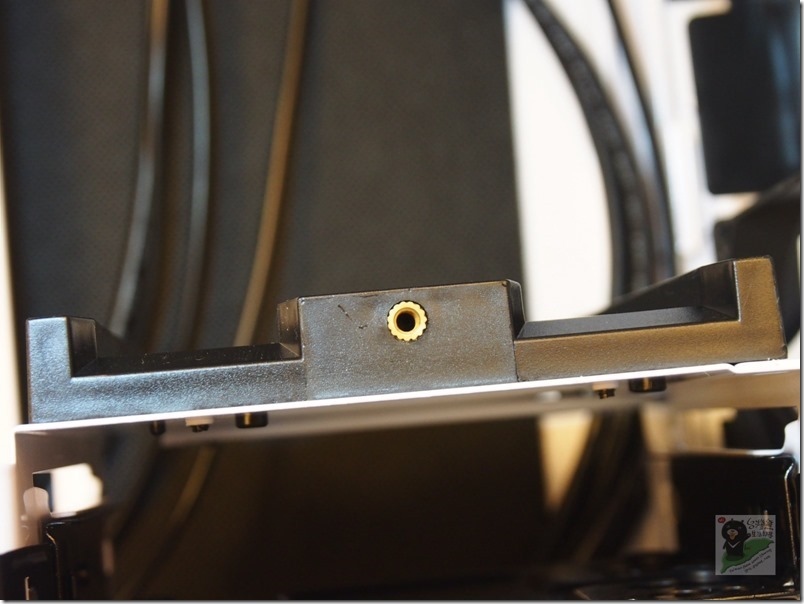

甚至連螺絲母的部分也直得大家多看一眼!是不是精心設計與貼心細工,就請大家自己瞧瞧咯!

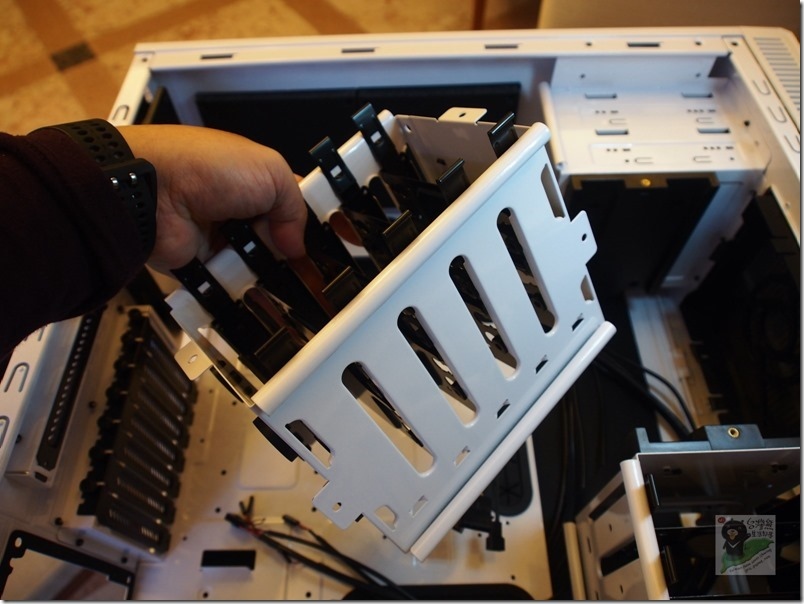

取出中段硬碟架之後可以支援更長的顯卡,這角度也看到線流簡單與一致。

D44§ D44



硬碟是托盤抽取式安裝設計,零件包在這位置。根據觀察,下段的硬碟架應該也是可以拆卸…^^ 。

D45

D46

D47§ D45-D47

所以整體開箱觀察,熊對Fractal Design Define R4確實欣賞,也了解將Design放在公司名稱之列確實有其令人驚豔之處。







(^(T)^) Fractal Design Define R4 裝機

機殼當然也可以收藏,但是多數人絕對不是…^^,所以接下來就實際裝起來,還要試試它在靜音上是不是確有差異!

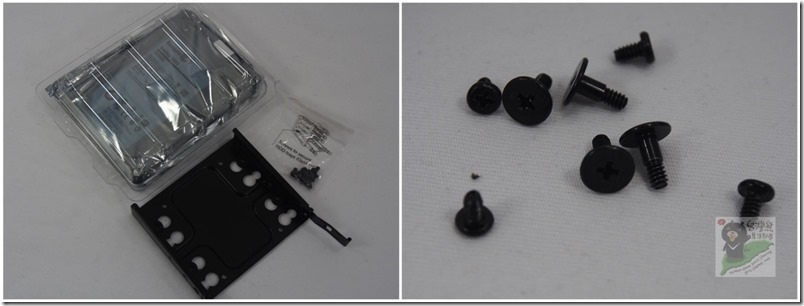

就先由硬碟安裝下手,接續剛剛的畫面!先提醒,螺絲要選對使用!

D48§ D48

上場的是SEAGATE DESKTOP SSHD 1GB的SSD+HDD 混合式硬碟!

參考文章: SEAGATE SSHD 特色與效能

https://twbear.cc/blog/post/108883267/4



D49§ D49



R4的硬碟托盤設計有相當多的地方非常細心,且對硬碟的健康、安全、散熱有幫助,對機組的降噪減少共振也有幫助。

D50

D51

D52§ D50-D52

墊圈、十字U型槽,墊圈功能主要就是減震,對降噪與減少共振有幫助。十字U型槽對除了強化托盤強度之外,對氣體流動有幫助,所以對硬碟的散熱是加分的。因為前述兩因素,所以提供硬碟較佳的環境,自然對她的健康是有幫助的!記得POWER也要挑好一點的,想要硬碟壽命長……電源供應器很重要喔!

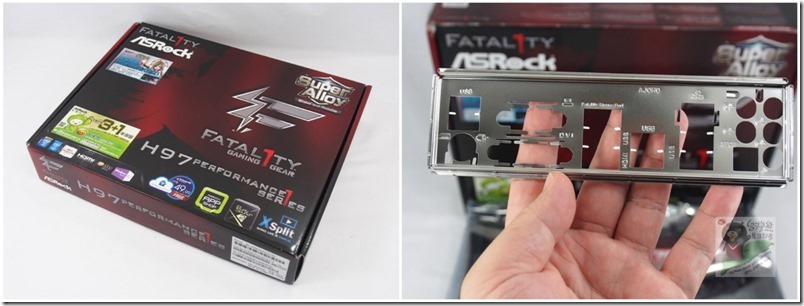

接下來就是主要空間的決戰!提醒記得先裝I/O背板!

上場的是ASROCK FATAL1TY H97 Performance!

參考文章:讓升級有爽度的ASROCK FATAL1TY H97 Performance開箱實測來了,這次搭的是i5-4690K + SEAGATE SSHD + FURY DDR3-1866的組合(升級系列文)

https://twbear.cc/blog/post/108153394



D53

D54§ D53-D54

成員還有TT的Frio與KINGSTON FURY DDR3-1866 8GB記憶體…!

參考文章:超頻高手、神冰利器 TT Frio 開箱實測,力推3.3G空冷攻頂5.1G。

https://twbear.cc/blog/post/89642743

參考文章:記憶體怎麼超’效能’最好?數字越高越好?開箱Kingston HyperX新系列FURY HX318C10FWK2/8實測,果然外貌嬌、效能火,用來解說迷思恰恰好!

https://twbear.cc/blog/post/104604235



D55§ D55

裝機過程很順,加上前面都已經分享過重點,所以就直接四位一體上機!第四位是 OCZ FATAL1TY 550W POWER,沒錯這一組另一個特點剛好是FATAL1TY…XD!這一顆熊也有玩過,開箱文如下。

參考文章:玩過FATAL1TY聯名主機板,這次終於有機會玩FATAL1TY聯名的OCZ 550W POWER開箱測試分享!

https://twbear.cc/blog/post/102008095



D56§ D56

事實上是OCZ FATAL1TY 550W POWER剛好是”扁線”,所以特別凸顯出來,大家選PSU的時候建議選80 PLUS 還有線材好一點的POWER喔!



裝上SEAGATE SSHD之後基本上就完工了!

D57

D58§ D57-D58

沒有特別整線就很漂亮了 ^^ !





(^(T)^) 熊熊想說……實測有成效

Fractal Design Define R4 靜音機殼,實測確實有效!對比的方式是裸機測試距離約1.5公尺,測得43分貝。之後裝機完發現被緊噪音大約在37~38 dB,同距離測的都是背景值,所以就往前拉到不到1公尺的位置,大約就是一般將主機擺在斜角距離60~70公分的感覺,測到的37分貝,換句話說它就是夠安靜,所以只能測到與環境背景相同的數值,所以實測是有效的!

D59

D60§ D59-D60

由外在到內部,由用料到安裝,不同的角度來觀察Fractal Design Define R4,它確實是將工藝設計與時尚生活結合的一款好機殼,裝完之後重與穩固是另一優點,但相對也就要慎選擺它的位置。除了重之外就是價格可能會是部分人士怯步的原因,尤其是對實用主義觀點者,這對Fractal Design相信一直都是挑戰。但是對兼具特色與美觀與欣賞設計的使用者,無疑Fractal Design Define R4 靜音機殼是不錯的選擇。以上一些想法,提供網友與廠商參考。
