[DiY電腦組裝評測]AeroCool 靜音美學 DS200機殼開箱實測,讓中高階效能與電競主機也能輕鬆在寧靜的環境中享受電競遊戲的刺激,還有音樂與影片好聲音!(電競系列文之一)

享受電競的效能與高階主機的視聽享受不會再衝突了,適當的選用靜音零件與機殼,你的效能型電腦再輸出強大動力的當下一樣可以給你安靜…,而且還有美觀外型讓你不打槍!

 #台灣熊生活部落  #gric   #台灣熊 #測評 #體驗 #AeroCool #DS200 #靜音美學  #直立式機殼 #靜音機殼 #開箱 #實測 #DiY #電腦組裝 #Gigabyte #intel #PATRIOT #Kingston #SEAGATE #THERMALTAKE #MSI

^(T)^ 熊言熊語

一台以性能為主的電腦,最常聽到的就是”太吵”,這比用電這檔事還受重視,尤其是電競主機,為了取效能全力出擊,不只是零件本身的散熱設備發出怒吼的聲音,幫忙助陣之機殼上的風扇也是噪音的製造者。所以找一咖靜音與效能或電競主機能匹配,讓享受效能的同時也能擁有寧靜或是享受乾淨的拼鬥音效,當然聆聽音樂的時候也希望越少受干擾越好!

圖 D01 所以熊這一篇就找來這一咖看得順眼,想親身試試的AeroCool DS200 BLACK,這咖強調靜音美學的機殼,用它來組裝中高階電競主機相信是不錯的選擇。

D01§

由機殼的外型設計與漆料呈現,相信大家應該已經能體會DS200 BLACK會吸引黑熊的原因了,當然每個人的喜好不相同,所以DS200還有其他的顏色,也有開窗的機型,所以低調與神秘的黑及靜音訴求如果不是你的最愛,那就參考一下內部與裝機的過程,如果喜歡就挑其他的型款。





^(T)^ 熊與您分享

最近要幫幾位朋友裝主機,大家的需求還真的是不太相同。有工作用的主機、開學新機、還有電競要用的主機,當然還有仍在籌錢要裝旗艦級主機的。

圖 D02 這一

系列的DIY電腦分享文,將以這一組電競主機作為主軸,使用者希望採用Windows 7、電競需求為主,但是要兼顧效能之外,儲存容量也是重點,再來就是預算還有靜音的訴求!

D02§

所以熊試著以這樣的組合來進行組裝及測試,Gigabyte G1.SNIPER H6、intel Core i5-4670K、PATRIOT VIPER PV316G160C9K (https://twbear.cc/blog/post/105082964 )、MSI R9 270 2G (https://twbear.cc/blog/post/105501341 )、Kingston HyperX FURY 240G SSD、SEAGATE NASHDD 2TB、Pionner DVR-S21L、ThermalTake Toughpower GOLD 550W及AeroCool DS200 BLACK。

其中選用AeroCool DS200 BLACK,除了因為使用者特別強調不希望在夜半人靜的時候因為玩遊戲或是趕報告的時候把家人吵醒,另一個因素就是熊想要了解了解AeroCool這家公司的產品作工,還有DS200的靜音秘訣,網站上強調High quality noise insulator on both side panels to further reduce noise.所以看看是使用哪種高品質隔音材。當然DS200,他也就是今天的開箱文主角了!

分享的主題有:

※AeroCool DS200 規格與強調的特點

※開箱AeroCool DS200

※AeroCool DS200實際組裝測試

※熊熊想說……

接下來就以上述的三大主軸與一個結論來跟大家分享!

↓↓台灣租借WiFi 上網機↓↓

GLOBAL WiFi九折優惠代碼 bearcard

享受Wi-Ho! WiFi特價點這



^(T)^ AeroCool DS200 規格與強調的特點

DS就是Dead Silence的縮寫,就靜音的觀點確實是極致…XD!就讓我們先由包裝外觀上的相關註記,開始了解DS200吧!

圖 D03-D05 環保包裝與印刷,反而呈現了一種質感。正面強調了不少特點,像是採用夠厚的鋼材、前面提到的高品質靜音材料、內置風扇控制器、七色顯示燈、溫度偵測器…這些特點由接下來的開箱與實際安裝中都可以陸續看到!

D03

D04

D05§

圖 D6 DS200的規格資訊,其中網站所列的鋼材是0.8mm,但外箱上標示為0.7mm,實際檢視厚度也夠厚,漆面處理的也相當好,所以不知是不是包裝箱上採取保守標示。

D06§

茲將網站上的規格摘要整理進來,有興趣進一步了解DS200官方強調的特性與進一步詳細資料,可以上官方網站:(http://www.aerocool.com.tw/index.php/chassis/ds/ds-200/78-case/ds/1239-ds-200-black-edition-information)

機殼規格

前置介面(上): 2 x USB3.0、2 x USB2.0、HD Audio+Mic、風速控制器(可控制三個風扇)與LED燈溫度顯示。

5.25吋擴充槽: 2(外露、含3.5″面板與專接架)

硬碟空間:5×3.5吋(亦可安裝2.5吋硬碟)、2×2.5吋

擴充槽: 7

支援主機板: ATX / Micro-ATX / Mini-ITX

散熱系統:

後方 :120mm x1(內含)

前方: 120/140mm x2(內含一個140mm風扇) 、240/280mm水冷排(選購)

上方:200mm x1(選購)或 140/120mm x2(選購)或 240/280mm水冷排(選購)

尺寸相關:

電源供應器長度:220mm

顯卡長度限制: 290(有硬碟架) / 410mm(移除硬碟架)

CPU高度限制: 170mm

材質: 0.8mm Steel

尺寸: 210mm (W) x 527mm (H) x 485mm (D)





^(T)^ 開箱AeroCool DS200

基本上AeroCool DS200相當的重,所以建議不要用拉取式的方式向上提,還是使用倒出來方式比較安心,人也比較安全,不然要小心腰去閃到!

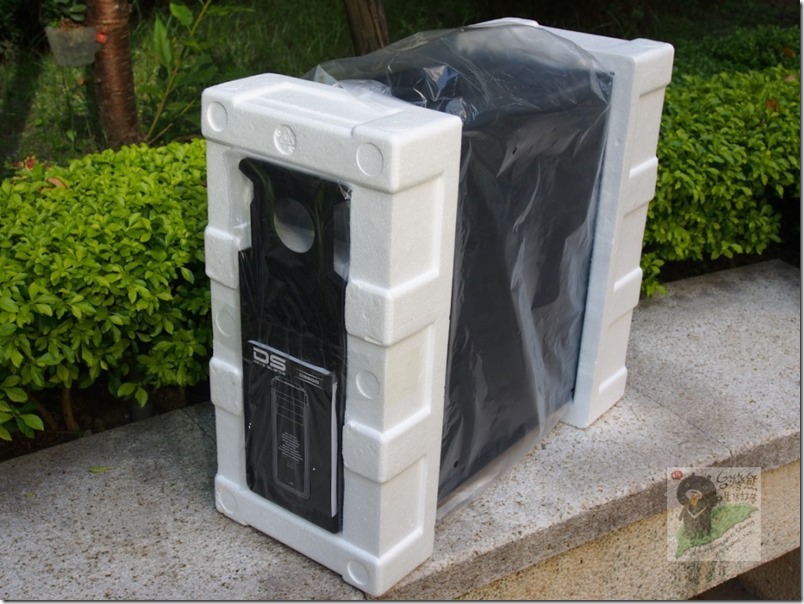

圖 D07-D08 倒出來後發現保麗龍還挾帶手冊及一塊造型特別的網版?

D07

D08§

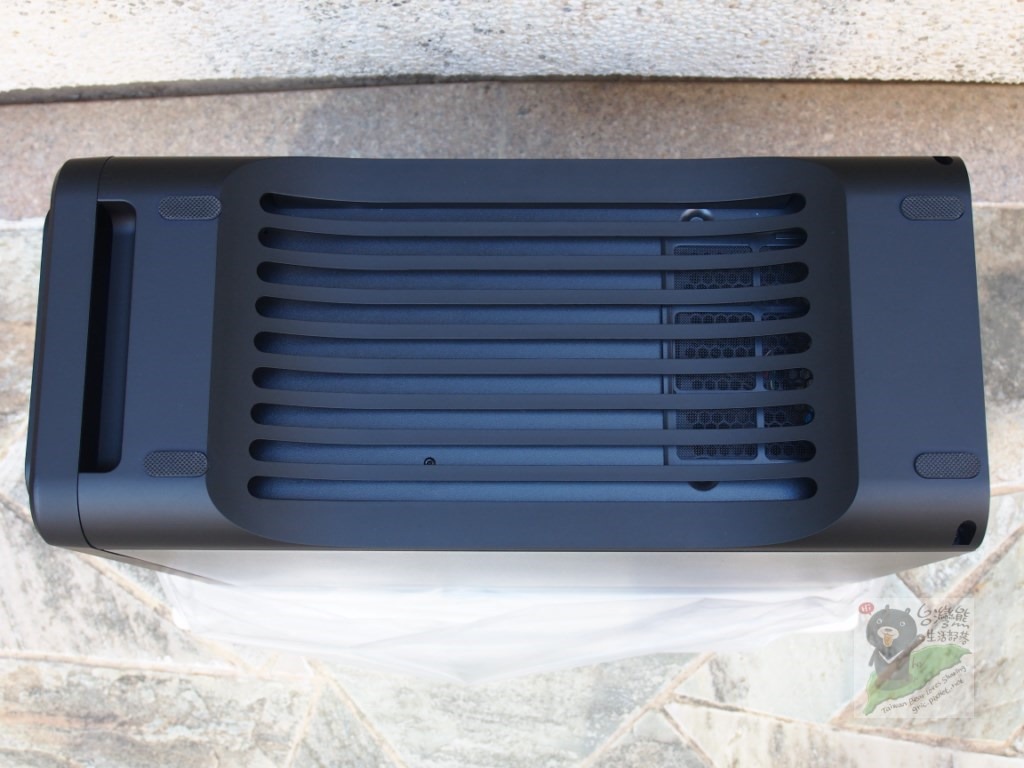

圖 D09-D10 能讓台灣熊眼睛突然一亮的機殼底部設計相信不多,AeroCool DS200確實有驚豔的感覺,沒有注意到四個橡膠吸震腳墊的話,還會以為是機殼頂部也不用意外!

D09

D10§

特殊的加高設計,還是細心地做了造型,對看不到的地方一樣用心,讓台灣熊覺得這家機殼果然值得關注,後續有機會當然要繼續的注意與不時找機會來裝機把玩一下,看看這家的機殼還有多少設計會讓台灣熊感到驚訝。你呢?有沒有被這相當具設計感的底部吸引到?啊不就底部~一定要搞這麼專業嗎?(笑~)真的是看得出用心!(讚~)

圖 D11-D12 正面露臉啦~基本上是走氣質路線,呈現的是低調的神秘,滾邊式的設計讓單純的黑呈現豪華的裝飾,低調的豪華,加上漆面的選用與施做,讓DS200 BLACK相當耐看。

D11

D12§

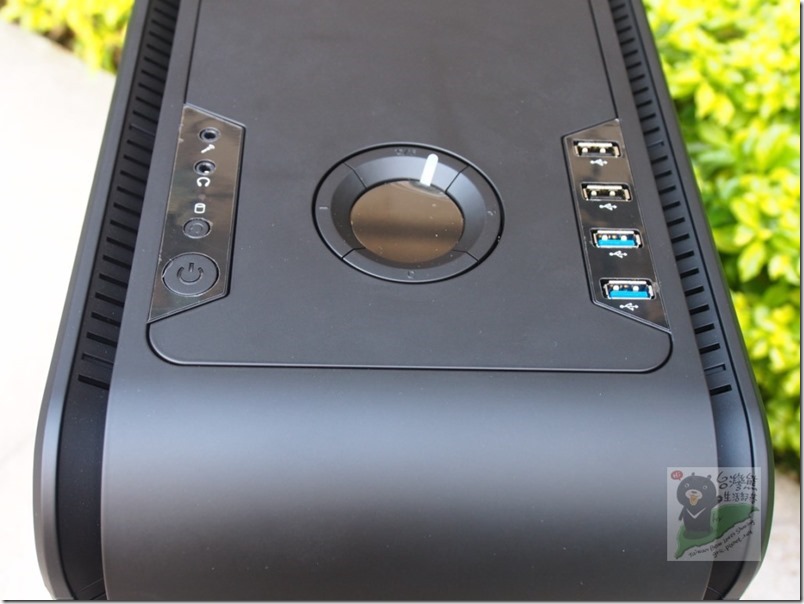

圖 D13-D14 這就是DS200的中控中心,USB 3.0/2.0還有前置音效插孔、POWER LED結合溫度顯示,鋼鐵人小型原子反應爐式的設計(方舟反應爐),上方是溫度單位切換,左右是風扇速度控制。

D13D15§

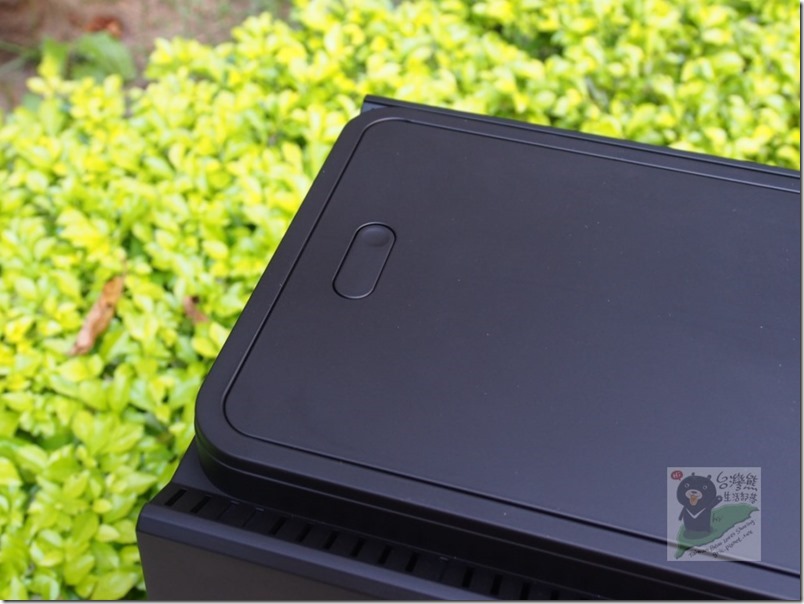

圖 D15-D20 看到圖D15應該就了解剛剛那片隱身保麗龍的網板,就是機身上方的可替換式機殼之一部分,DS200提供了系統的可變身性,透過這樣的變身可以讓機殼上方安裝風扇或是更威的加裝水冷!

D15

D16

D17

D18

D19

D20§

良好的設計,讓DS200即使提升為水冷電競主機,一樣不用換殼,也不會搞得變形,還是可以一樣美美與優雅呈現!

圖 D21-D24 機背一直都是另外一個重點,預留的水冷孔、12公分靜音風扇、手螺、網狀的擴充槽背板、雙向PSU固定設計,還有易拆與清潔的PSU進封口濾網!

D21

D22

D23

D24§

圖 D25 一如所見,與圖D18所構成的機殼兩面都是密封設計,基本上靜音機殼都採這樣的設計!

D25§

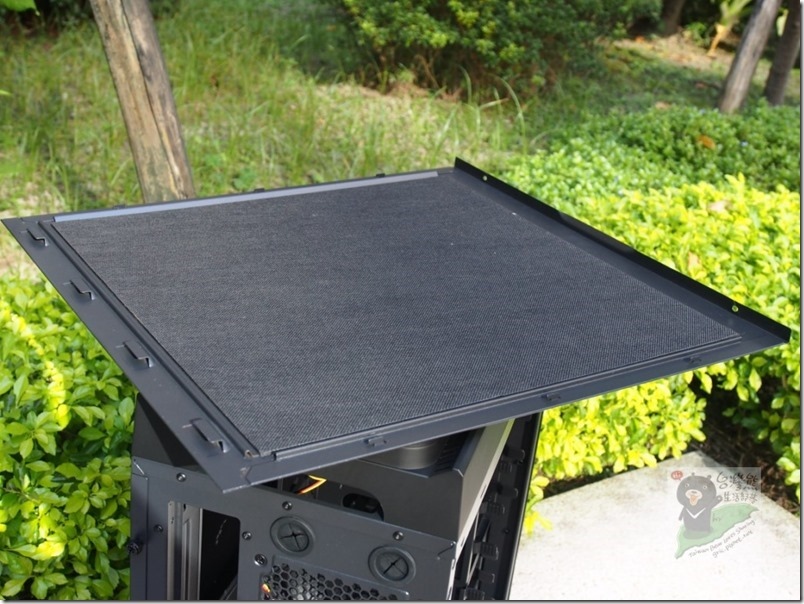

圖 D26-D27 拆下側板的時候,重量還有拆的時候的緊密度讓熊不得不提醒大家,而靜音的成效也恰與這些有關。良好的固定、緊密的配合讓機殼的共振機會降低,搭配高品質的吸音材,讓DS200達到良好的吸音效果!

D26

D27§

難怪DS200這麼重,除了鋼材本身的重量,這吸音材料不是一般的吸音棉,所以讓側板增重一倍,拿起來相當沉,拆卸的時候大家要注意安全。

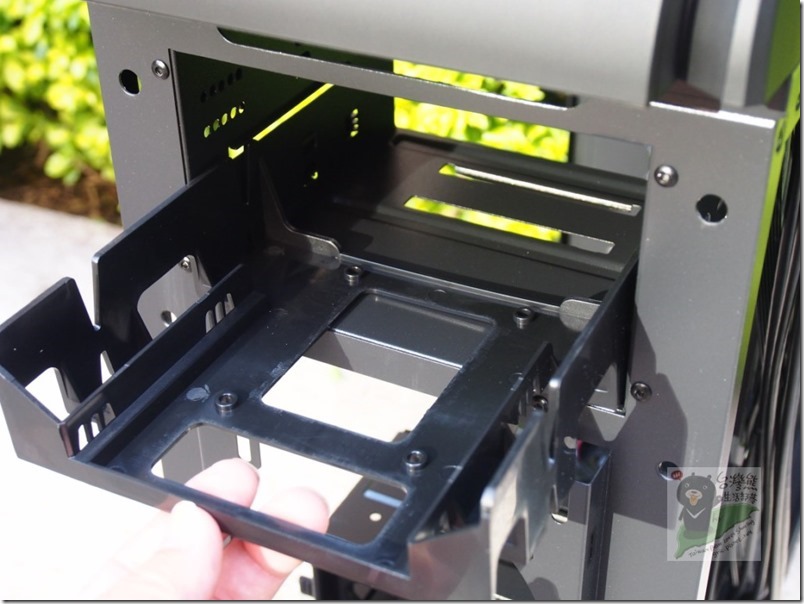

圖 D28-D30 來看一下內部,配件盒採用硬碟式的設計,所以把硬碟托盤拉出來就OK了!

D28

D29

D30§

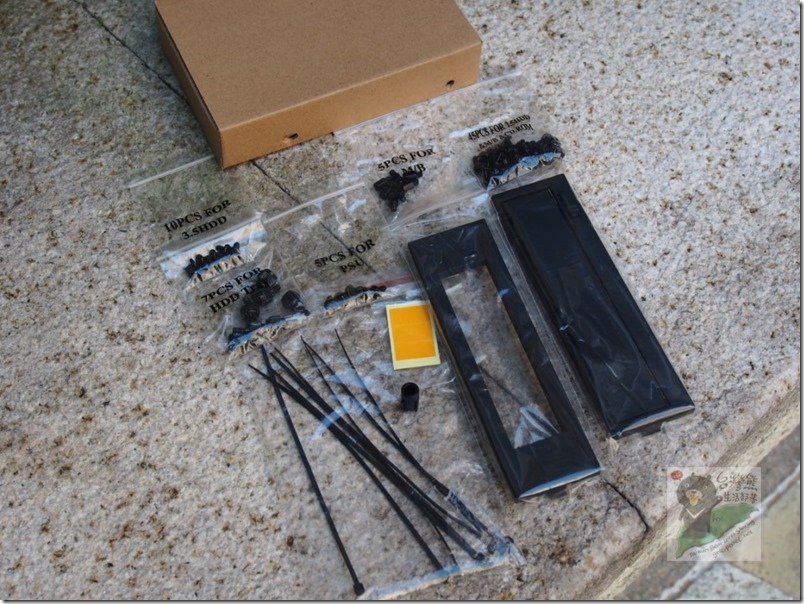

注意到那螺絲的包裝上有印字嗎?AeroCool很貼心的將用途都印在上面,就不用像其他品牌要拿手冊或是快速安裝指南來比對,這比較符合現在便利使用者操作的原則,還有提供了簡單的螺母工具,這是貼心的!還有Optical Device的面板也多準了一個,如果你的裝置剛好不是黑的或是你喜歡正整體一點的感覺是可以替換的。另外就是3.5”的外露面板,雖然3.5”軟碟機已經不多見了,但是3.5”USB讀卡機或是一些擴充裝置還是有機會利用一下。

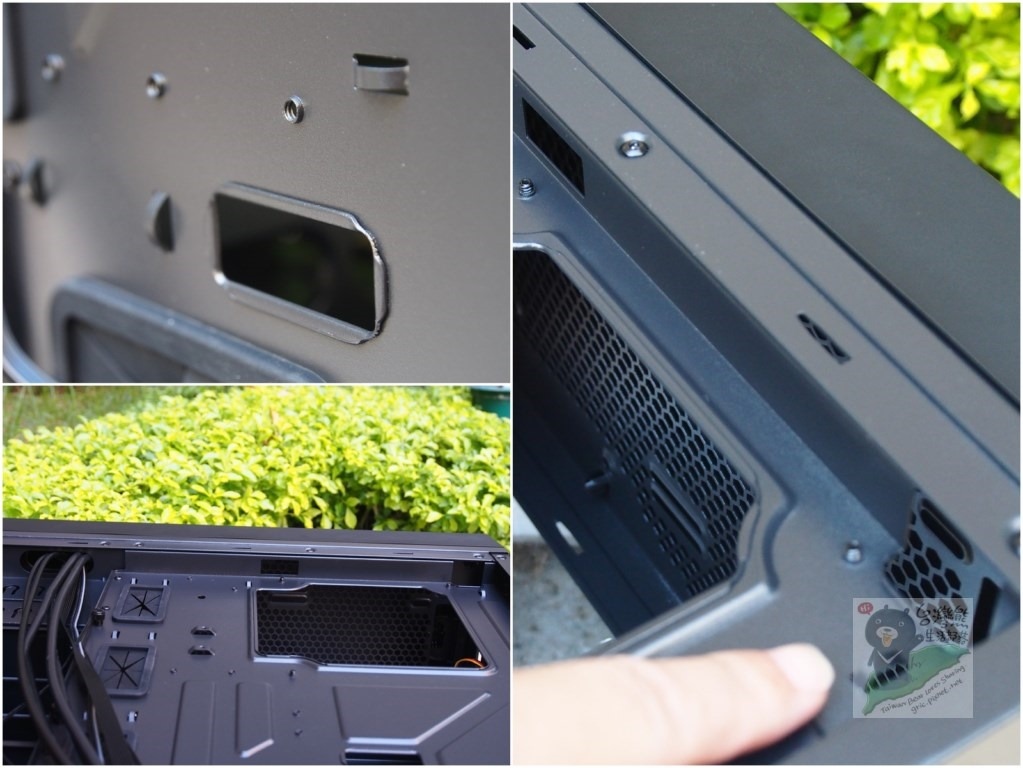

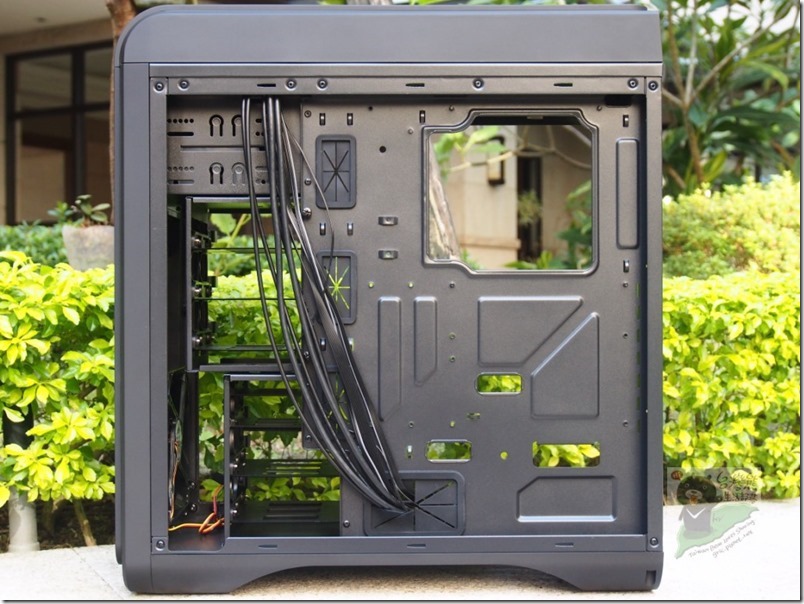

圖 D31-D32 內部簡單巡禮一下,可以看到開孔與強化兩向的作為,有些孔開得讓裝機更方便、走線更順暢,對不愛綁線強拉的熊最適合。

D31

D32§

PSU底部也做了橡膠減震的處理。

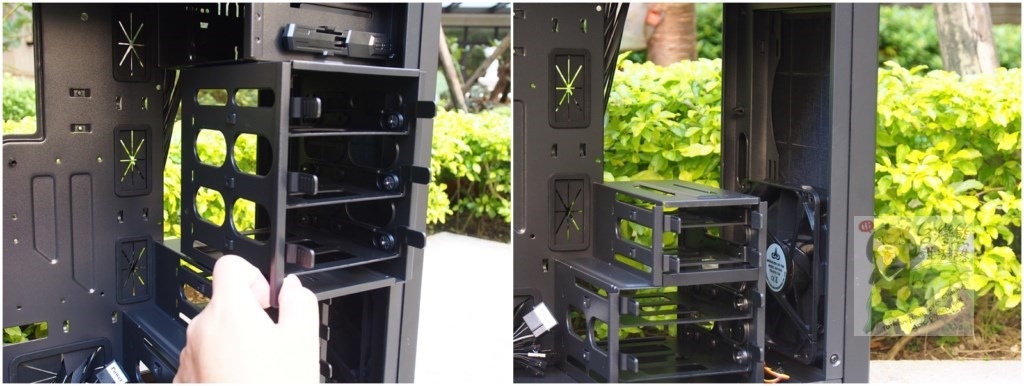

圖 D33-D37 多硬碟的使用者會開心,加上採用快拆裝的托盤設計更方便。有注意到嗎?DS200刻意將硬碟的上下間距拉大,這樣的硬碟的散熱與機殼內的氣體流動有助益。還有這硬碟組明顯就是可以拆卸,用來配合長顯卡,我們來實際拆一下瞧瞧!

D33

D34

D35

D36

D37§

果然一如預料,也看到前方的14公分靜音風扇,還可以再加裝一組,設計的位置都是剛好對著硬碟或是顯卡。

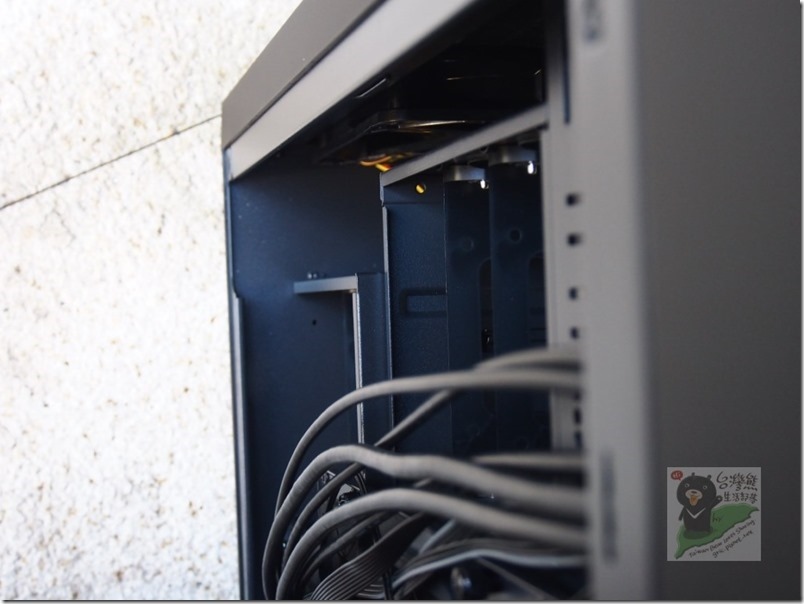

圖 D38 前面這樣的設計現在很多機殼都是這樣做,但是有些都沒有考慮到SATA電源與SAT線的安裝,後方預留空間如果不夠,SATA線就會擠壓,這樣就不好用了。經過實際觀察,DS200如圖所示在後方的硬碟插線區域樓了足夠的空間,這樣除了SATA與SATA POWER線好插,整線也比較好整! ^_^ 讚啦~!

D38§

圖 D39 另外就是開孔不是只有開孔,開孔處不是有橡皮保護就是褶邊處理得很好。另外就是在開孔處的外側可以看到隨伴的束線孔,這樣才是周延與貼心的設計。

D39§

圖 D40-D42 DS200採用卡榫方式固定前面板,讓前面板便於拆卸,當然可以想像的就是讓清理濾網更方便,當然對加裝第二組前置風扇(12/14CM)也是方便。

D40

D41

D42§

托盤不只3.5”有考慮、2.5”也是,所以可以安裝的3.5”硬碟或是2.5”裝置事實上在規格中可以加上”(另有一組可以配合5.25”裝置位置進行3.5”或2.5”裝置進行安裝)”,這樣的建議不知道AeroCool覺得如何。

線材也是機殼的另一重點,來看一下DS200有甚麼?

圖 D43-D46 特別之處就是USB 3.0也配合舊機或是無前置USB 3.0的機板,所以加了2.0的接頭在一側,但提醒網友,插了3.0就不能同時再插2.0喔!同理~插了2.0就不要又把3.0的孔給插上了。

D43

D44

D45

D46§

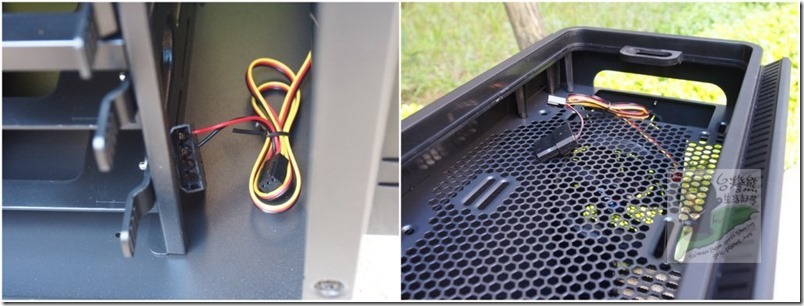

另外就是三組控制風扇的接頭,一端上POWER的4P電源,另一端的3PIN就與FAN連接,這樣機殼上的風扇就可以接受控制了。喔~還有他有一條測溫線,可以放在PCH的HEADSINK夾縫,或是CPU的散熱器夾縫,這樣就可以由上方面板看到溫度。熊是放在PCH的散熱器上,這樣除了可以監看PCH溫度外也算是監看機箱內溫度,作為調整風扇大小或是開不開冷氣的參考!





^(T)^ AeroCool DS200實際組裝測試

開箱到一段落,該拆的也拆了,所以接下來就是慢慢一樣樣的裝回去,也就直接進行組裝測試,看看DS200在這方面的表現,還有有沒有該注意的事項。

圖 D47 由 DVDRW先開始,這免螺絲Pionner DVR-S21L推進去就OK了,要注意的就只有前面板要裝回去的時候小心套上去。

D47§

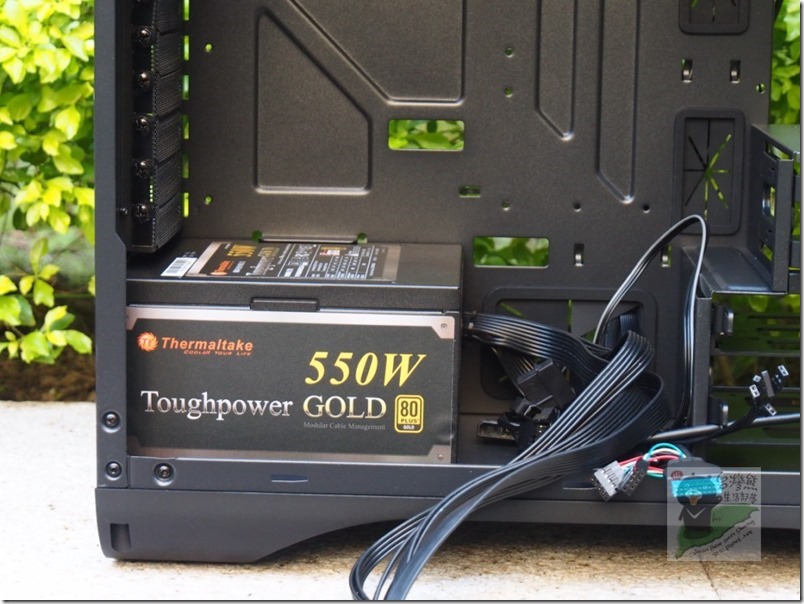

圖 D48-D49 再來換ThermalTake Toughpower GOLD 550W上場,建議先不要將模組電源線接上去,只要先將Toughpower GOLD 550W本體裝上去就好了,模組線稍後再裝不遲。

D48

D49§

至於ThermalTake Toughpower GOLD 550W的開箱文與實測,就另外一篇跟大家分享咯,記得有興趣要追文喔!

圖 D50-D52 儲存裝置上場,這一套熊是建議採用240G的SSD搭配儲存專用的2TB NASHDD,兩者的特性與專長不同,而相同的是保固三年。Kingston HyperX FURY 240G SSD用來做系統與安裝常用軟體、SEAGATE NASHDD 2TB則發揮他7*24小時的專長,想要農場也沒關係,就把下載的地方指向SEAGATE NASHDD 2TB,當然還有重要資料與不常用的軟體安裝也裝在這裡。還有把系統碟GHOST一份到這裡也很好,萬一需要替換系統碟的時候會很方便。

D50

D51

D52§

SETAGATE有提供備份與GHOST軟體,所以這樣使用會讓你更安心,當然還是要提醒,請記得再找一顆2TB(含)以上硬碟把資料備份起來,如果你的資料很重要的話,SSD與HDD沒有用不壞的,要記得喔!當然用NAS幫忙備份也是可以的。Kingston HyperX FURY 240G SSD、SEAGATE NASHDD 2TB的開箱與效能測試與特性圖表,就一樣等另一篇開箱文咯!這裡有4TB NASHDD的可以先看一下!(https://twbear.cc/blog/post/98891497)

對了,安裝SSD的時候有發現托盤的邊緣細細的地方(如上圖D51手指之處),這地方可能會容易斷裂,所以安裝的時候要小心,而經實際觀察如果斷裂視乎也不會有任何影響,所以有點好奇AeroCool這樣設計的用意。

接下來就是這次的組裝核心元件登場,裝電腦先開箱機殼然後把配件一一裝上,是順手的。那核心元件當然就是先開箱主機板,然後將CPU與記憶體一一裝上來。

圖 D53-D54 先上場的就是技嘉電競主機板G1.SNIPER H6,有別於前幾代的綠色,這一次G1.SNIPER Gaming主機板走黑金路線,詳細的用料與開箱文及搭配intel Core i5-4670K的相關效能測試,之後的文章會送上來台灣熊生活部落台灣熊的部落格跟大家分享!請大家多多支持與給指教。

D53

D54§

背板通常最容易忘記,不管3721,先拿出來裝上就對了!

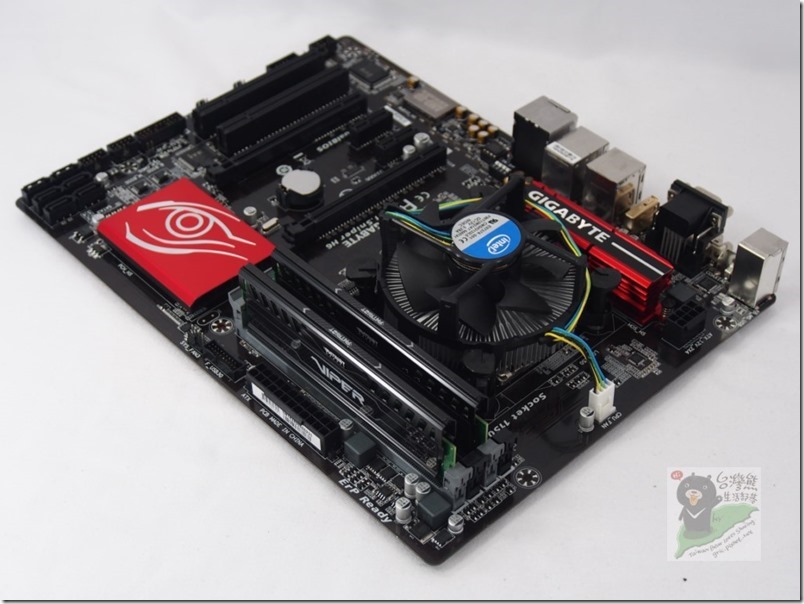

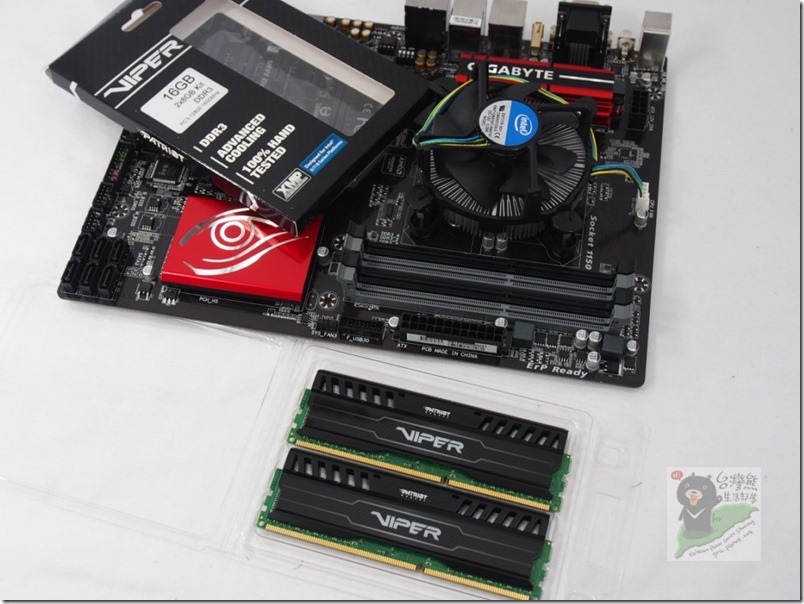

圖 D55-D56 接下來當然就是將intel Core i5-4670K CPU與PATRIOT VIPER PV316G160C9K(點擊可閱讀開箱文 https://twbear.cc/blog/post/105082964 )裝到主機板上。

D55

D56§

圖 D57-D58 先將需要的螺母固定好,需要的線材先預先走好位置,這樣安裝比較快又方便,而且不容易出錯!

D57

D58§

圖 D59 如果你的主機板上面沒有預置PC SPEAKER,那記得先買一個小小的4PIN SPEAKER,開機的時候熊還是習慣聽那一聲Beep,這樣才安心!

D59§

圖 D60 第一階段安裝完成,有沒有發現…不用整線也是上空!

D60§

電競或是效能型電腦,基本上沒有獨立顯示卡是不可能的,所以接下來安裝顯示卡。

圖 D61-D62 上場的是MSI R9-270 2GB顯示卡,之前這一篇「組玩夢幻之星 Online 2?BF4?打LOL的電腦?開箱微星R9 270 GAMING 2G顯示卡做實驗,找出最佳效能價格比與爽度爆表的擴充方式!」(https://twbear.cc/blog/post/105501341 )開箱文中有詳細分享。

D61

D62§

基本上七成OK…,接下來把POWER的模組線裝上去,這樣就大功告成!

圖 D63-D64 基本上線幾乎不用整理,當然再整一下綁一下會更好看,不過熊還在測試他的階段所以不綁是有用意的。還有後方的風扇熊直接接4P電源,沒有讓它受控制中心的控制,熊有自己的想法與考量,這樣做有另外的好處,有興趣再來討論。

D63

D64§

圖 D65 不用整線不用綁線、側蓋裝回沒有問題,一切OK啦!本想測一下噪音,結果2公尺外幫熊散熱的電風扇噪音已經壓過DS200,所以因為DS200噪音值定低於背景噪音,所以就另外放圖片上來了。

D65§

圖 D66-D68 一開機是攝氏溫度與火紅的顯示,預設風扇出力是100%,由零算起0~25~50~100。

D66

D67

D68§

下方的C,就是COLOR,依序按壓有七種顏色,比較建議有藍色(與USB 3配)、白色(與電源燈配),不然就是灰黑色與機殼的低調配合!



^(T)^ 熊熊想說……

測試到這階段基本上相當滿意,包括實測的時候的靜音表現,還有貼心的溫度計幫忙掌控機箱內的溫度情形。整個安裝過程除了SSD的托盤感覺安裝不是那麼順手,但免螺絲直結扒開卡合倒也方便,所以可以說除了外觀滿意,內在的安裝與主打的效能都有到位,所以應該會受到靜音需求的中高階裝機使用者的喜愛!

圖 D69 內外兼修的DS200就是重了點,優點是穩如泰山,所以可以省去一些擔憂。缺點就是搬的時候要先熱身,不然施力不當會閃到腰,當然年輕的你應該不會覺得這是缺點,你們都還身強力壯…。

D69§

圖 D70 整組是真的可以開機啦!你看這技嘉新版的BIOS,一進去還會問你語系,還有技嘉的BIOS螢幕截圖是按[F12],順便跟你分享!

D70§

接下來就是針對這樣的組合、Kingston HyperX FURY 240G SSD、SEAGATE NASHDD 2TB還有ThermalTake Toughpower GOLD 550W等開箱與測試的分享。其中也會先針對Windows 10預覽板來玩一玩然後分享大家一點心得,請大家繼續支持!

這一篇就分享到這裡,下一篇分享見!
