在電競族群中,ASROCK FATAL1TY 系列主機板一直有他的好口碑與支持者,所以Fatal1ty系列也發展到成為主機板系列,由AMD款與INTEL都有。而INTEL 1150腳位系列更是由B85、H87、Z87、H97、Z97及X99(2011-3)雙旗艦都有推出!而其中Killer這殺手系列更是受到高階玩家的喜歡,尤其…當它的價格來到不可思議的主流位階的時候,吸引力自然是無法擋!

K01§ K01

今天的主角就是ASROCK 華擎 Fatal1ty Z97 Killer 主機板,當價位來到四張小朋友有找的主流價格帶,整體設計與用料維持一貫的水準,還將保固期以及保固服務一併都提升,這時候只能說Fatal1ty Z97 Killer果然夠殺! 文末再來提這件事 ^^ 。







(^(T)^) 熊與您分享

這次的測試平台,熊把珍藏的KINGSTON Hyperx 10周年紀念版記憶體抓出來,搭配SEAGATE 為效能與容量兼顧的 SSHD,還有用過之後覺得好用與可以推薦的ThermalTake NiC L32塔式CPU散熱器,來搭配這火紅的ASROCK Fatal1ty Z97 Killer!

K02§ K02

話說之前組裝過的這一組「讓升級有爽度的ASROCK FATAL1TY H97 Performance開箱實測來了,這次搭的是i5-4690K + SEAGATE SSHD + FURY DDR3-1866的組合(升級系列文之一)」( 點擊可閱 https://twbear.cc/blog/post/108153394 ) ,就是希望給升級的使用者在性能與價格間能有滿意的性能與較少的預算目標,這任務與爽度隨著ASROCK Fatal1ty H97 Performance價格降到三千以下,使得整體性價比又在揚升。相同的ASROCK Fatal1ty Z97 Killer價格跳水,這時候順勢玩玩i7-4790K,享受旗艦位階的電競主機爽度,這對預算比較寬裕的玩家決對是合理的事,當然有些地方還是得要保守與觀望一下…所以顯卡還是暫時留用Gigabyte GTS450這張Nvidia顯卡,先把預算移到CPU身上,顯卡等之後再來提升 ^^ ,這也是熊常鼓勵大家的階段式升級法!







(^(T)^) ASROCK Fatal1ty Z97 Killer 開箱

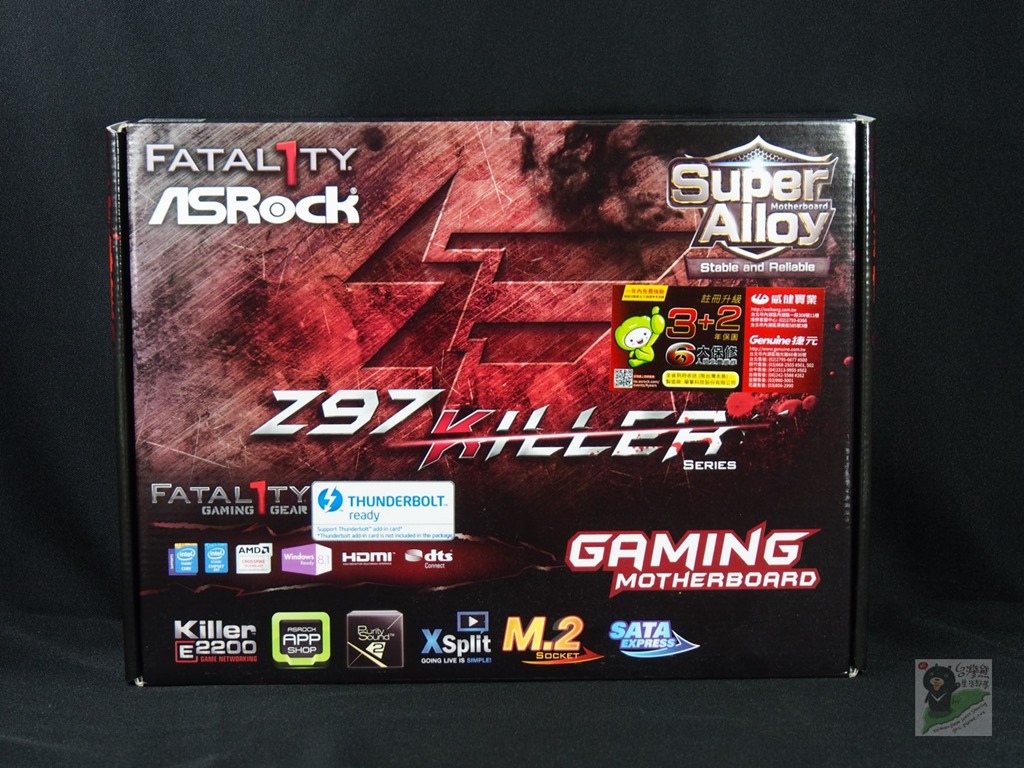

Fatal1ty系列一貫的烈燄紅黑包裝,

K03

K04§ K03-K04

規格、強調SATA-EXPRESS與M.2,還有APP與軟體的搭附支援及提供。總合來講這些強調音質、音效、軟體巨集還有優質用料等特點…就是Killer系列的Gaming Armor電競盔甲!

K05

K06

K07§ K05-K07

進階與詳細的主機板規格,可以上華擎官網查詢

http://www.asrock.com/mb/Intel/Fatal1ty%20Z97%20Killer/index.tw.asp

兩層式包裝、配件標準,經典的優質基板運送保護包裝。

K08

K09

K10§ K08-K10

配色呈現紅、黑、金,大面積低高度PCH散熱片利用線條與記憶體形成視覺連線。

K11§ K11

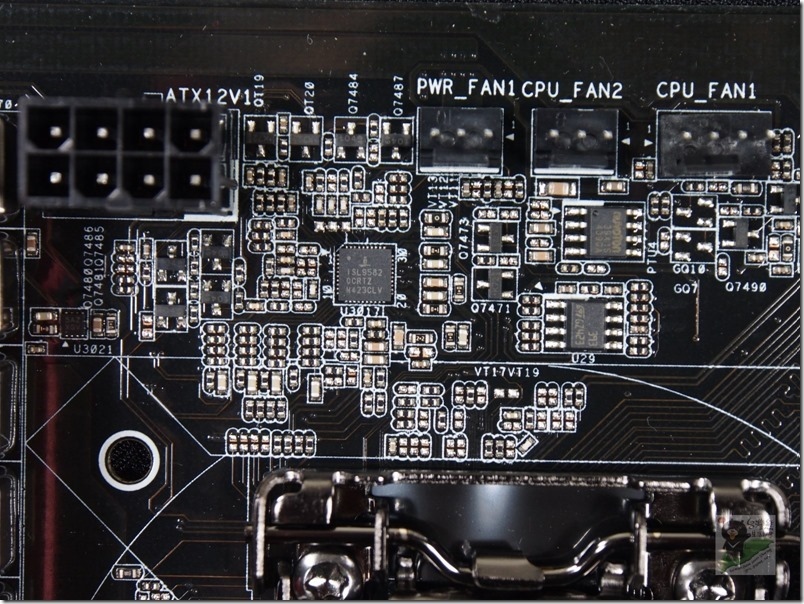

富士康的CPU座,由內而外的記憶體排列、2組CPU FAN與一組一般FAN供電在機板上緣。8PIN ATX12V電源、ISL9582控制器。

K12

K13

K14§ K12-K14

19PIN USB 3.0插槽在機板正中外緣與ATX 24PIN 電源在一起,旁邊的金色固態電容相當搶眼。

K15§ K15

接下來是機板的下半段,最明顯的除了PCI-e 3.0 16X與PCI-e 2.0 16x還有剛剛提過的PCH散熱片,就是M.2的位置,還有右下角排列比較特別的SATA 3與SATA EXPRESS PORT讓人一眼就注意到!

K16

K17§ K16-K17

SATA 3 排列是由左到右,由上到下所以是上排SATA 3_0~2,下排是SATA 3_3還有加上SATA EXPRESS 的SATAE_5_4,中間還夾了一個機殼風扇電源…是有點怪怪的…@@

旁邊ASM 1083控制器相當明顯!

USB 2.0插槽、機殼控制線組、COM1還有HD_AUDIO插槽都在機板的左下角,

POWER LED支援2PIN與3PIN。

K18§ K18

兩組BIOS、選擇開關與CMOS CLEAN都在M.2的位置旁與電池比鄰而居。

K19§ K19

新唐nuvoton NCT6791D、天籟美聲Purity Sound 2(ALC1150)、Killer E2200 都相當醒目。還有那個不起眼的TB1 5PIN插槽,他可是內建的 5-pin Thunderbolt AIC 連接埠,所以只要增加Thunderbolt擴充卡就可以享受20G的高速快感與便利!

K20

K21§ K20-K21

還有夾縫裡的ASM 1442K

K22§ K22

Fatal1ty Mouse PORT、K/M雙用PS/2 PORT、D-SUB、DVI、HDMI…USB 2.0*4、USB 3.0*4…I/O PORT應該夠用啦~~~!

K23§ K23

由機板背面可以看到一個是16X沒錯,另一個是4X,還有兩個1X與兩個PCI。

K24

K25§ K24-K25

這張機板的焊點有比較漂亮,不知道是不是華擎換了新的設備…^^。還有為了音質的提升與降低干擾,用料與設計上ASROCK都下了功夫,這幾顆非固態電容是Nichicon Fine Gold 系列專業音效電容。

接下來就要進入組裝與實測的階段了!







(^(T)^) ASROCK Z97 Killer實測暨7-4790K超頻小試

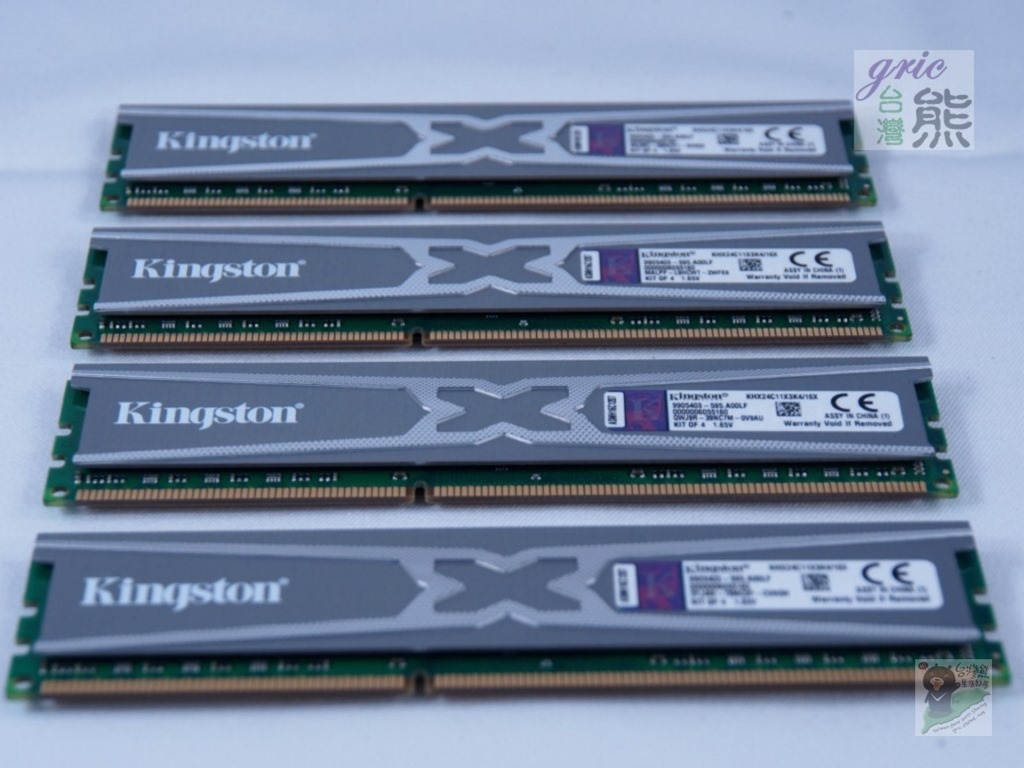

測試前當然要先將RAM、CPU裝好,建議先由記憶體下手!本次配合採用的是 KINGSTON HyperX KHX24C11X3K4-16X 4GB*4 共16GB。相關開箱與詳細效能可以看這一篇「不是猛龍不過江Kingston HyperX 10週年紀念版記憶體KHX24C11X3K4/16X助攻超越5G高峰」( 點擊可閱 https://twbear.cc/blog/post/95929130 )

K26 HyperX KHX24C11X3K4-16X

K27§ K26-K27

裝好記憶體記得幫CPU上散熱膏,

K28§ K28

接著就是ThermalTake 曜越的NiC L32 散熱器上場!delete this article 價格漂亮、簡約設計、無干涉易安裝,通吃intel與AMD平台的曜越NiC L32大風扇熱導管散熱器開箱!(點擊可閱 https://twbear.cc/blog/post/109591253  )

K29

K30

K31§ K29-K31

兼顧效能與容量…還有預算的控制,所以建議有類似考量的網友可以採用SEAGATE SSHD,自己還有身邊幾位朋友用下來,整體的感覺是還不錯。當然預算足夠的人採用SSD+HDD各一顆的用法會是符合高階電競主機的第一想法,所以就看個人喜好與口袋深度 ^^ 。

K32 ST1000DX001

K33§ K32-K33

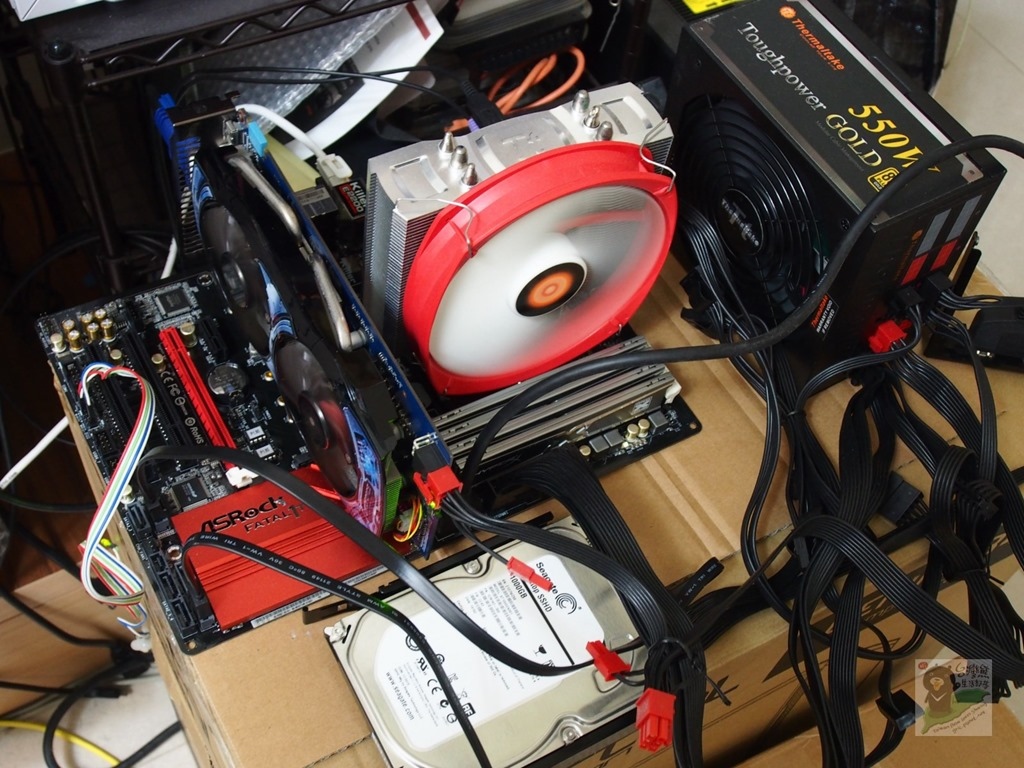

接著就是效能實測了… ^^ ,使用的是「曜越Toughpower 550W 金牌認證模組化電源供應器 」(點擊可閱 https://twbear.cc/blog/post/108558556 )

K34§ K34

既然是殺手級的ASROCK Fatal1ty Z97 Killer又是搭配i7-4790K,所以當然要給他小小超頻一下咯!

簡單調一下基頻(BCLK)與外頻,超越5G輕鬆達陣!

K35

K36

K37 簡單調倍頻與BCLK

K38 簡單調倍頻與BCLK§ K35-K38

而且因為 TT NiC L32的有效壓制所以在BIOS中溫度可以看到只有34.5℃,只是在BIOS終能超頻成功不一定就能進系統,手上這隻U與之前玩過那隻不同,那隻挑戰5G成功,而且完成效能測試與一周的實機使用。今天這隻…5G進不了系統…XD。

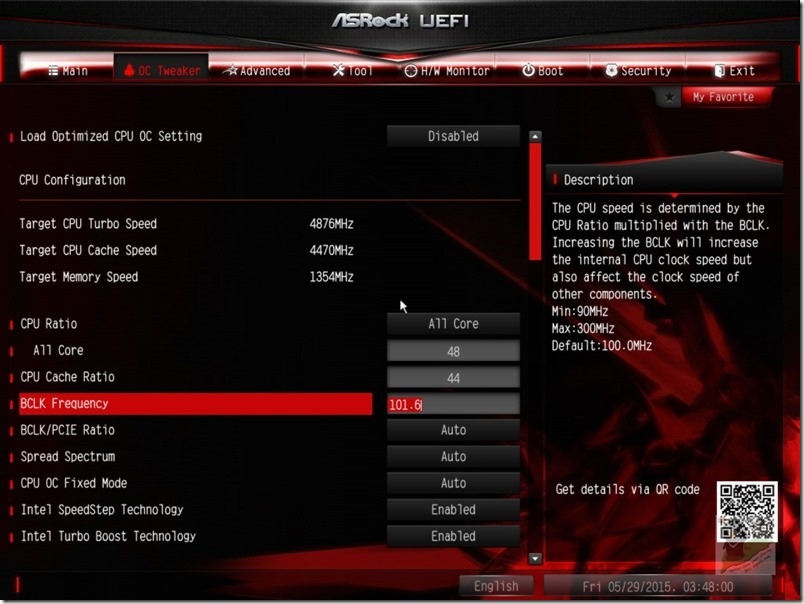

所以改一下用比較方便下手的方式…,把基頻(BCLK)調低到101.6(經驗中最容易讓CPU與記憶體同時接受的值),然後利用BIOS裡的自動OC功能…(笑~),達到4.79G,

K39

K40

K41§ K39-K41

而且進系統沒問題,不過熊想要的是能安心用下去……所以還有更簡單與安心的超頻方式…讓我們繼續看下去!

這簡單的超頻方法,其實就是在預設值的情形下做兩個步驟而已,這樣你就可以完成超頻,享受專家爽度的”感覺”。

先看進BIOS的預設值是這樣……

K42

K43§ K42-K43

然後選 你要的 超頻速度,通常熊會選保守一點,因為要爽度也要可靠度,這樣超頻才是最實質的有用!

K44§ K44

還有記憶體設定一下…這裡是啟用XMP。

K45 提醒記得儲存§ K45

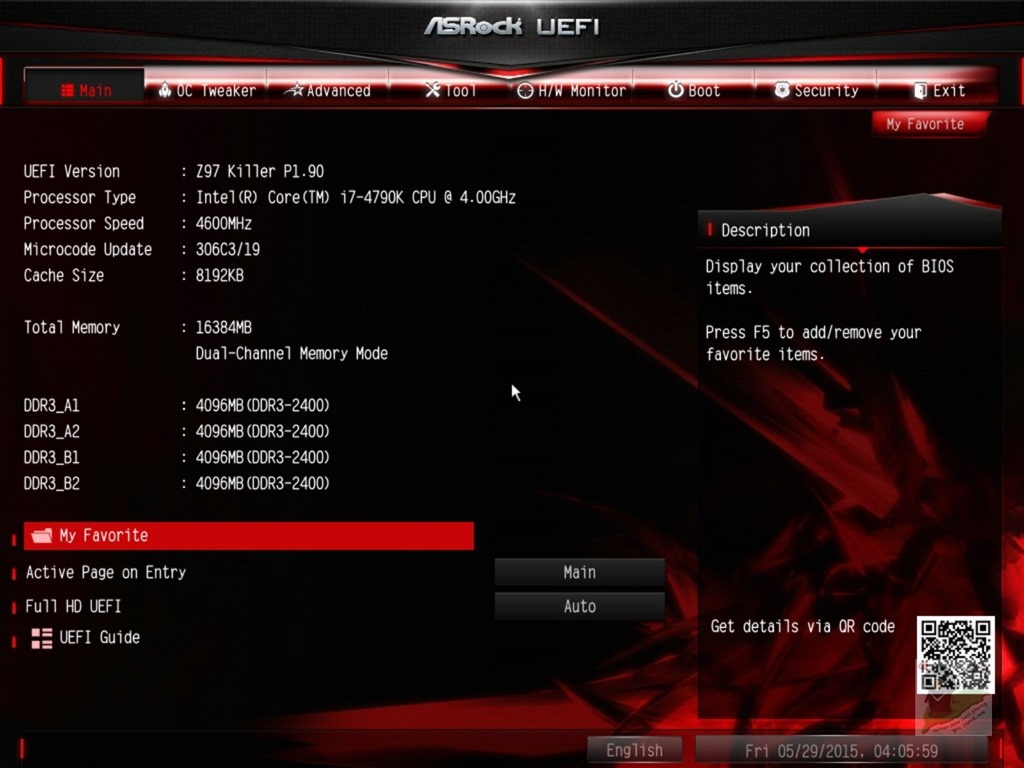

可以看到 4.6G與DDR3-2400都正確了,而且溫度數據只有29.5℃,TT NiC L32表現良好。

K46 重開機後

K47§ K46-K47

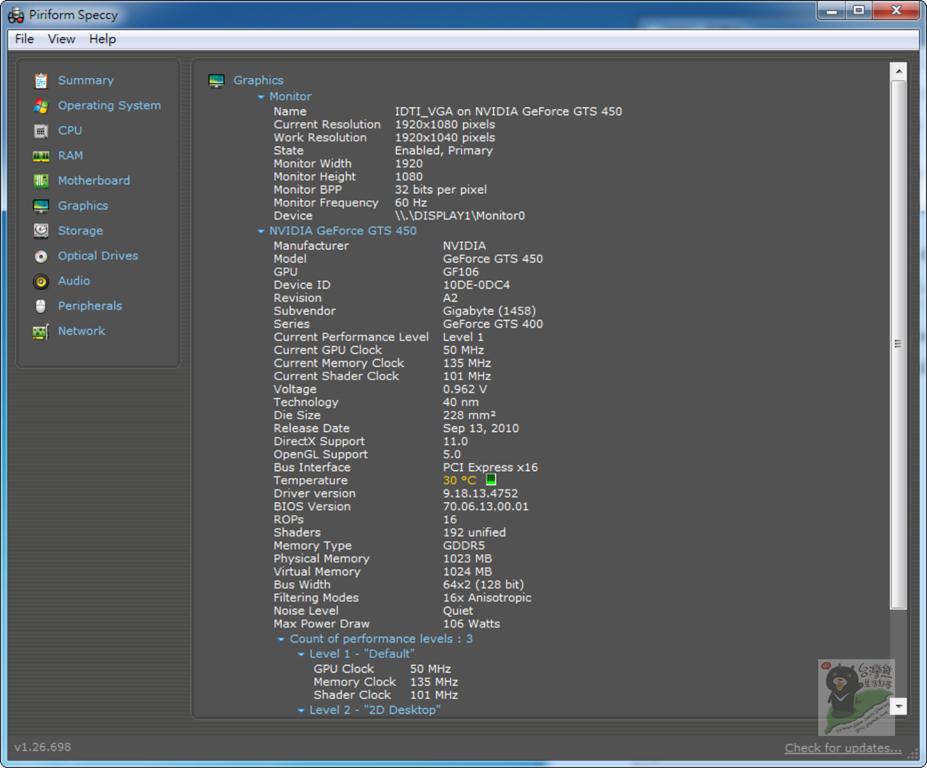

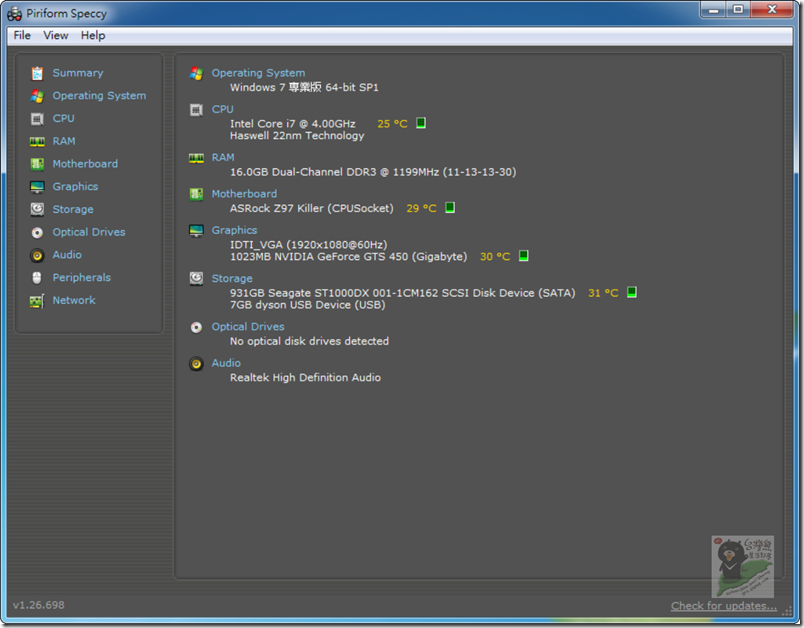

接下來就是一翻兩瞪眼了,能不能進系統、通過效能測試….,看到系統資訊就知道進系統是OK的!

K48

K49

K50

K51

K52

K53§ K48-K53

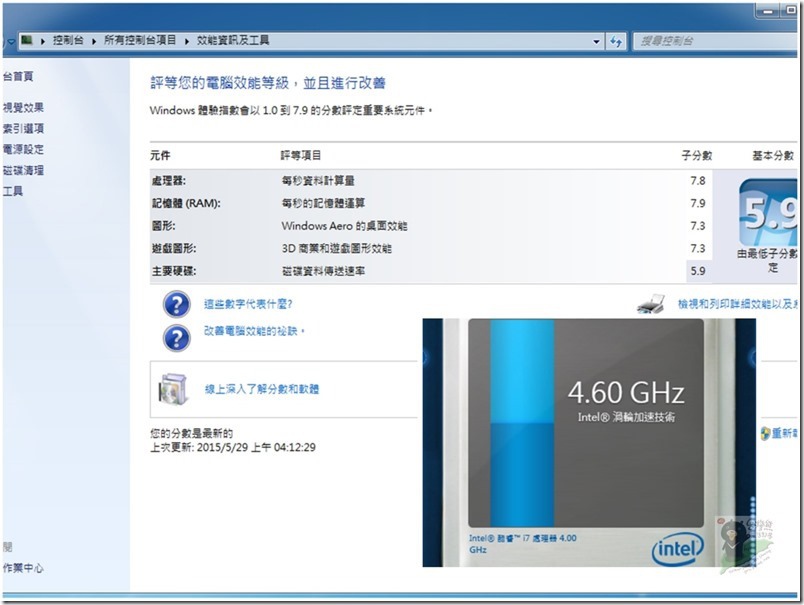

WIN 7 效能體驗指數 7.8、7.9、7.3、7.3、5.9,這成績玩GTA-5、BF4…這些都沒問題。

K54§ K54

Auslogics 1744 、 其中 CPU計算能力達 10421.8,memory speed 2383.2 、HDD PERFORmance 1280.3。

K55

K56§ K55-K56

PCMARK 8 HOME ACCELERATED 3.0 得分 4256,位階就是Gaming PC,雖然顯卡只是GTS 450…XD,測試的時候整體運作順暢,當然SSHD混合式硬碟一直備受關注,所以熊也另外測試了一下!

看下一單元吧!這單元的超頻與效能測試成功!







(^(T)^) SEAGATE SSHD ST1000DX寫入速度看見200

SEAGATE ST1000DX001,1TB的SSHD (點擊可閱 https://twbear.cc/blog/post/108883267/4 )。因為內建的學習功能,所以前幾次的測試數據會有一些差異,不過最令人好奇的是在Z97 KILLER這張板子上,他的寫入速度明顯比讀取快很多,所以不知道是不是控制晶片差異或是匯流排設計等因素。

K57

K58§ K57-K58

所以利用 Crystal Disk Mark 分別針對50MB / 100MB / 500MB /1000MB 做多次測試,提供大家參考它的特性表現情形。

K59§ K59

對SSHD採用的結論就是實際使用的順暢感沒辦法跟數字做完整的對比,相信這應該也是SEAGATE公司在推廣SSHD這產品的困難,所以找尋能對SSHD的效能有效鑑別的軟體或是方法可能有其必要。

當然,熊自己是有想到另一種分法來嘗試看出差異,欲知結果…呵呵~記得要繼續看台灣熊的文章啦!請多多支持喔~.~,先感謝大家!







(^(T)^) 熊熊想說….

整體的,ASROCK Fatal1ty Z97 Killer的開箱與i7-4790K的超頻與效能實測試順利完成了,所以有爽度、有效能、有C/P值得玩GAMING PC任務達成。當然用得安心除了遇見大鵰,或是保守超頻法則之外,就是關於前面提到”保固期”以及”保固服務”一併都提升這件事!SEAGATE在硬碟的保固與快換這件事,就是在保固服務的質上的提升,部分2年保固期提高為3年保固就不必多說明,這些呈現的另一面也是對自家產品的品質信心的作為!而華擎今年推出的”保固期”以及”保固服務”提升,就符合這樣的趨勢與消費者期待!

K60§ K60

第一年換新的服務品質提升,還有像這張主機板5年保固,基本上就是保到換機…(笑~),華擎醬做就是要讓支持者安心,在高度競爭的年代與成熟的使用環境這是對的做法!給消費者信心另一面鞭策自己做的更好,良性循環總要有個出發點!

好啦~這一篇就分享到這咯,下一篇再見啦!
