[3C評測-網路儲存]打破大容量才需高效能傳輸觀念還可以輕鬆升級10G華芸AS6706T高彈性多機制不同介質儲存應用一機搞定資料備份123神器推薦。(含SSD NAS效能、SMB頻寬合併應用開箱實測)

華芸科技年中發表LOCKERSTOR GEN2 NAS系列AS6706T、AS6704T、AS6702T三款新機,打破大容量才需優效能傳輸觀念,高彈性多機制與不同介質一機儲存應用+便利冷備份技術MyArchive輕鬆進行機外資料交換、移動使用甚至異地備援置放儲存簡單達成重要資料的備份123保護措施。所以適合創作者專屬儲存方案、同時也推薦給小微型企業/SOHO/專業工作者與玩家中小企業分公司或部門資料儲存應用

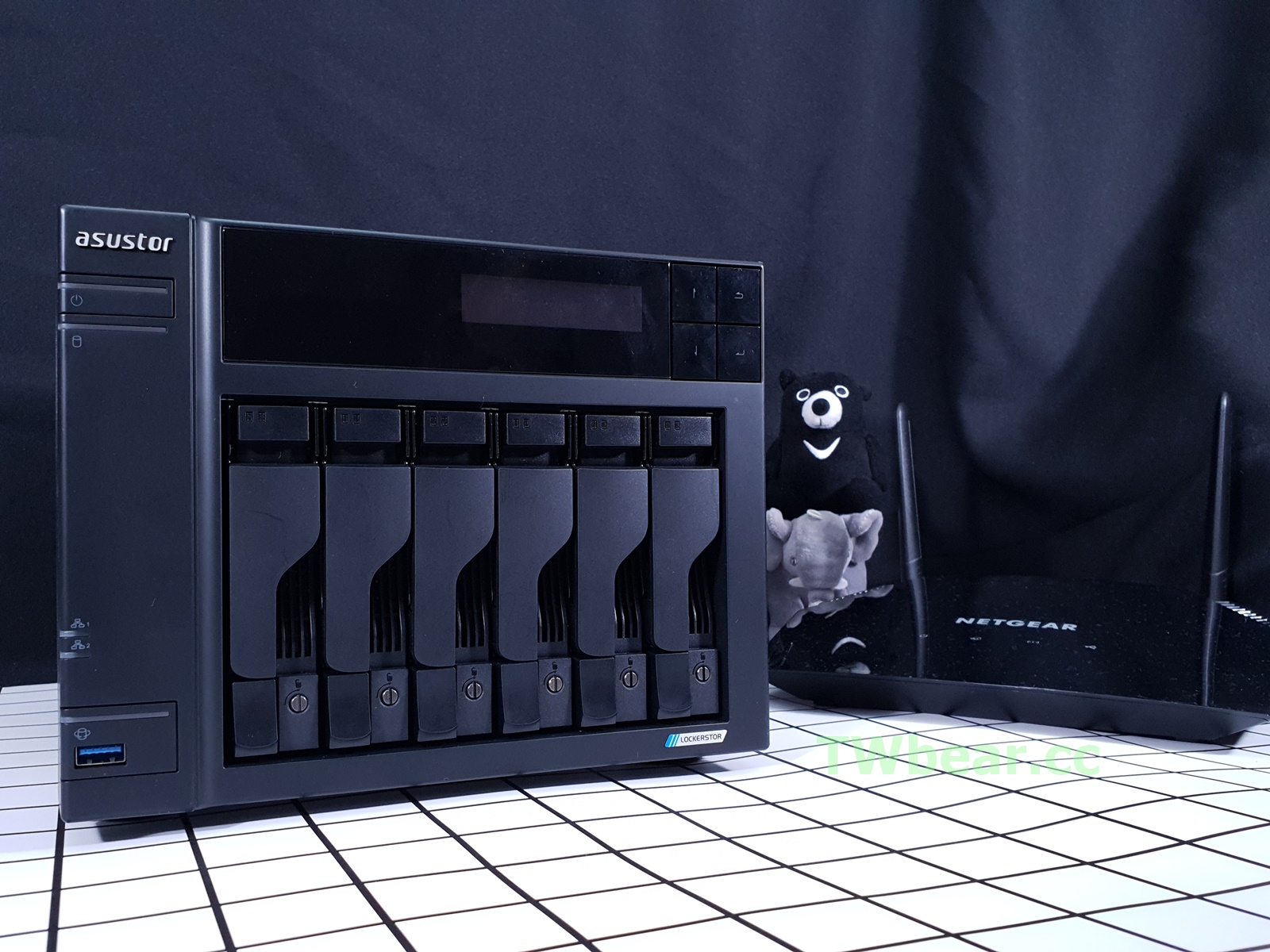

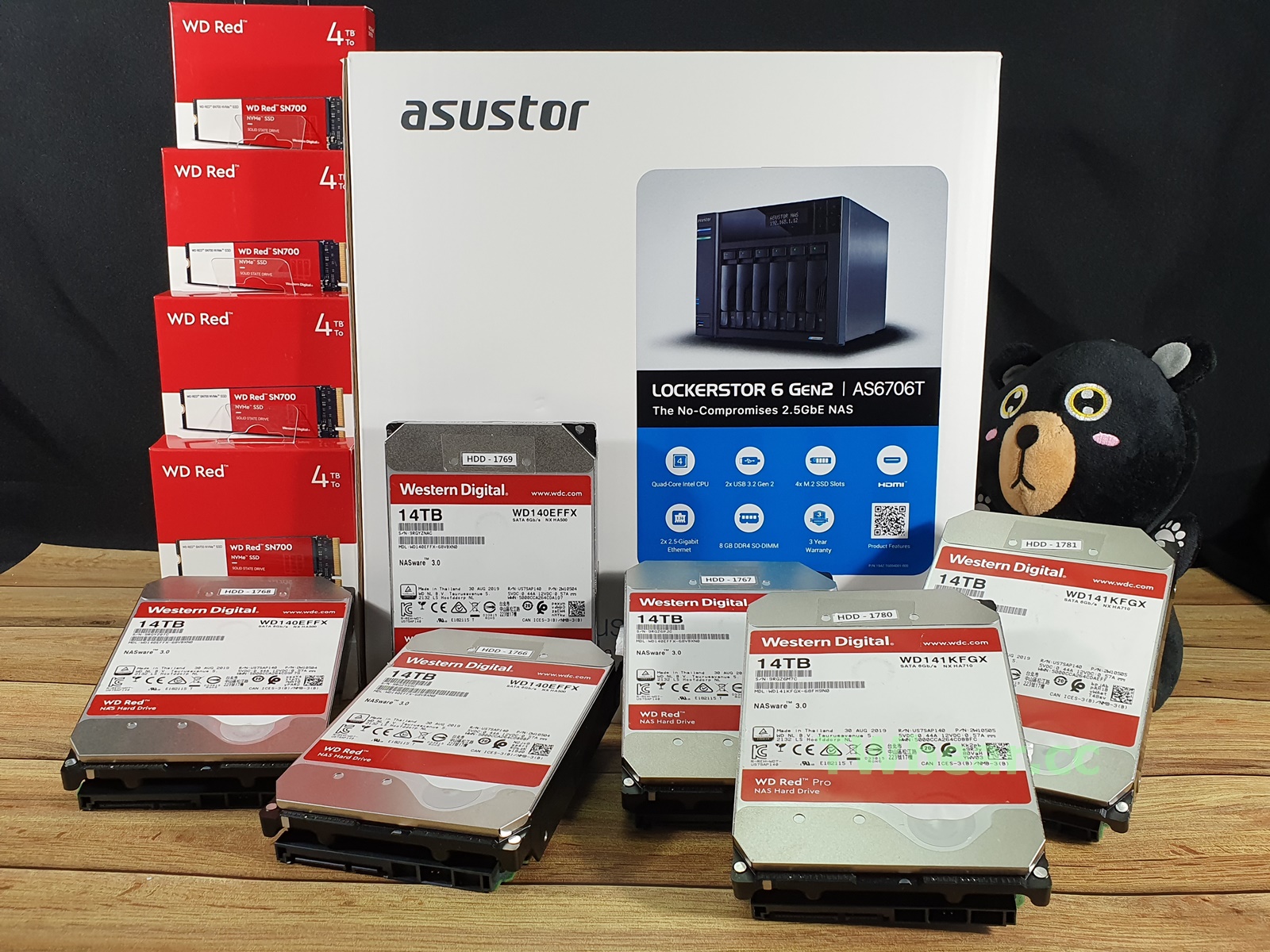

P01接受台灣熊開箱評測的華芸AS6706T與WD紅標SSD+HDD十碟組合

華芸科技在儲存領域中的經常有讓人眼睛一亮的突破與設計,由系統UI與APP Central、到MultiGig多網速乙太網路(*註)的率先導入,在不同層面上改變了NAS的軟硬體發展趨勢。現在更將資訊科技與儲存業界直接及間接運用固態硬碟的設計全面導入產品中,以實質設計打破過往在業界產品定位上的潛規則不再讓高效高速傳輸與大容量儲存需求綁在一起的產品觀念,直接呼應與提供→創作者合宜儲存容量與高效高速架構的需求,達到足敷需求有擴充空間的網路速度(2.5G、5G、10G)、高效SSD磁碟陣列NAS應用+現有NAS HDD架構,再外掛前面提到的華芸冷備份技術MyArchive。這樣的設計可以提供與解決相當多使用者在產品挑選上的猶豫與困難,個人覺得是ASUStor創新與重視使用者經驗暨需求、用心推出的產品。

更多的應用情境與產品效能功能實測,都在本篇評測內容中~就請繼續閱讀咯!

*註 [3C評測-網路儲存]你也能輕鬆入手的10G高速網路儲存傳輸應用架構與組合-適商用合家庭小型NAS華芸Asustor AS4004T開箱(含搭配SEAGATE那嘶狼10TB硬碟)效能實測(2019親民價位10G應用架構系列文)

↓台灣租借WiFi 上網機↓↓

GLOBAL WiFi

九折優惠代碼 bearcard

享受Wi-Ho! WiFi特價點這

點擊→讀者專屬優惠連結



🐻華芸AS67系列NAS讓非超大容量需求者也能享受高效能存取

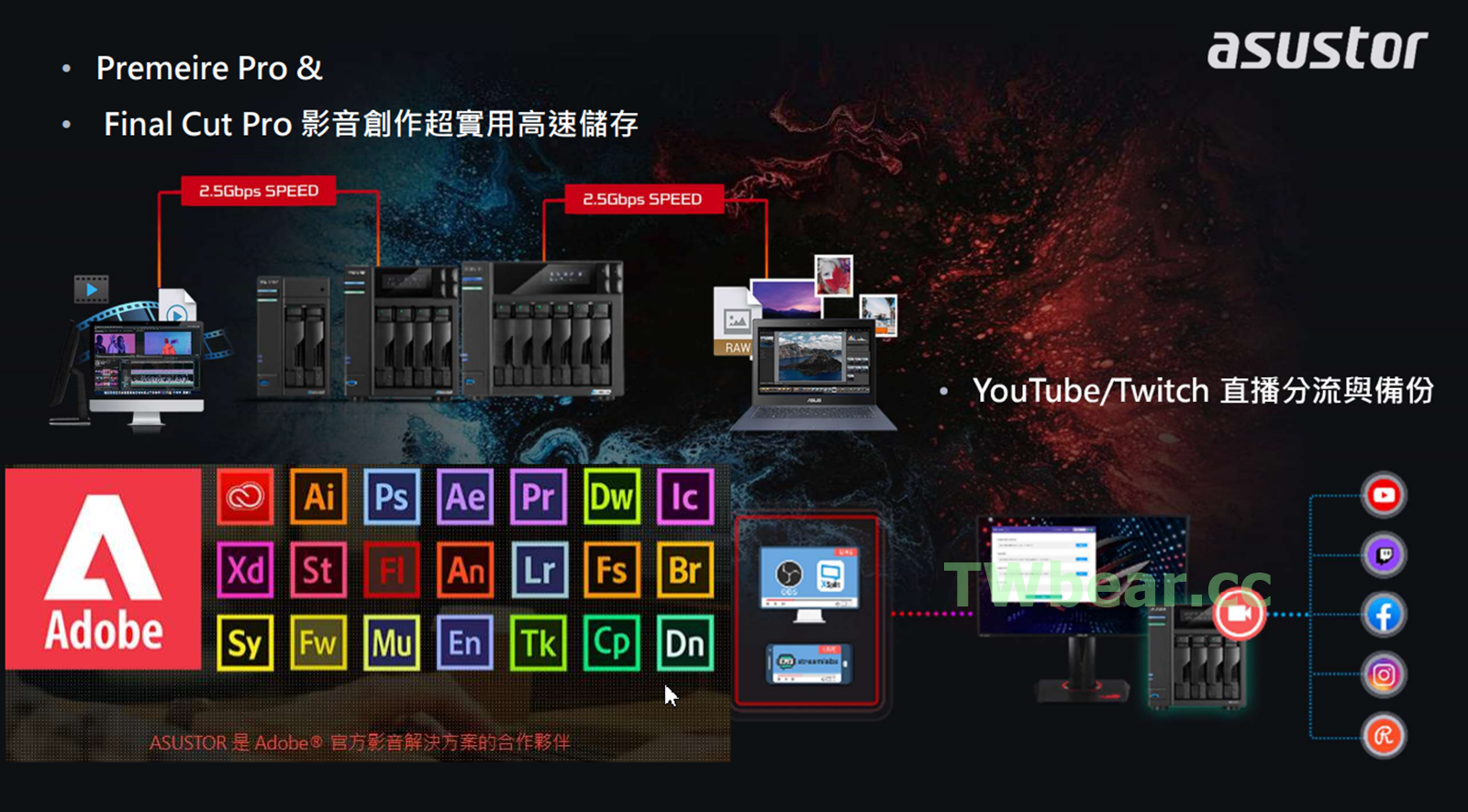

由ASUStor LOCKERSTOR 6 GEN2直接鎖定對容量與效能有一定需求的”創作者”就不難理解這一系列產品的定位,簡單的講就是藉由網路突破1G網路速度限制、搭配以SSD磁碟或是多硬碟組高效能磁碟陣列,達成網路儲存與應用上的優效能表現。實現許多人期待直接在網路儲存裝置中開檔進行除了文章編輯之外,更需要容量空間的圖形編修、影像剪接等工作,省去檔案編修剪接前先COPY到電腦、完成編修剪接後再COPY回NAS裡的重複動作,尤其是使用行動裝置的高度行動創作者/工作者,有限的筆電空間COPY來COPY去~不只是繁瑣,還有現在多數效能行桌機筆電都是採用SSD,SSD固態硬碟的壽命會隨抹除次數的增加而縮短,所以直接在外部儲存裝置就能一次搞定省事也增壽命。

P02

華芸AS67系列除了以2.5G網速解決「優效能網路儲存與應用的速度瓶頸」之外,還能透過支援 SMB 多重通道可結合AS67機身上的2個網路埠,達到超越 2.5 Gbps 網速與網路容錯備上的應用,因為這樣的設計可以讓預算有限的效能行NAS需求使用者,可以搭配內部的四個M.2 SSD插槽進行應用、無須因為效能需求而勉強自己擠出預算硬上大容量高效能NAS,這也就是台灣熊欣賞華芸LOCKERSTOR 6 GEN2打破這舊有產品規劃觀念、把高效能與大容量脫鉤,讓不一定需要超大容量空間的使用者也可以有優效能與足夠容量的NAS產品可以選用。

P03

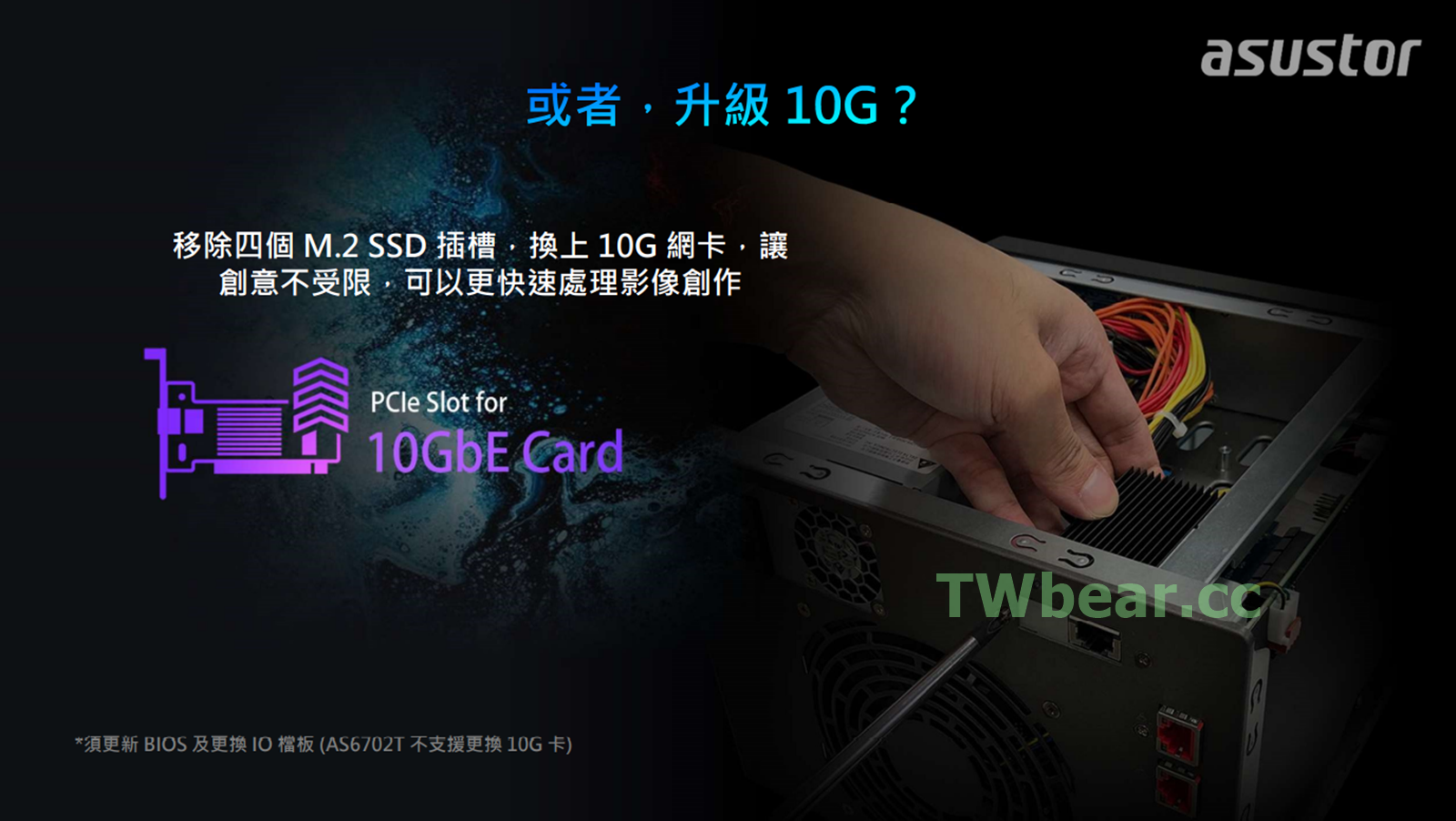

如果是高容量與高傳輸效能需要同時兼顧,以近年台灣熊實測效能明顯提升後的NAS專用硬碟四個組磁碟陣列,基本上搭配5Gb/s網路綽綽有餘、直上10Gb/s也OK,這時候把AS6704T、AS6706T上的四個 M.2 SSD 插槽移除,換上 10G 網卡就直接晉級達成高速網路傳輸應用「邁向10G之路」解鎖任務。

P04

順便提醒大家,只有2個3.5”硬碟匣的AS6702T 不支援更換10G卡喔!所以如果你是想要直上10G或是階段性應用隨需求逐步由2.5G到5G邁向10G之路(或是2.5G→10G)那記得一開始挑選時就要選擇AS6706T或AS6704T喔!←如果你想問這兩台台灣熊優先推薦哪一台?那答案會是AS6706T~原因後面會有說明,而且提供一組建議菜單給大家喔!

P05

既然華芸稱AS67系列為創作者專屬儲存方案,相信不少目前正在看文章的讀者對網路傳輸速度可能沒有基礎概念來想像箇中差異,而台灣熊一直強調AS67系列也很適合小微型企業/SOHO/專業工作者←相信這些使用族群朋友們~大概也不會有MIS部門或專職IT資訊網通人員,所以台灣熊特別提供之前以NETGEAR XS508M+MS510TX等實機設備(**註)所測得之1G/2.5G/5G/10G等網路傳輸速度並製成圖表如上圖P05呈現給大家參考評估使用,這是”實測數據”可不是”理論數據”、所以相信是相當有用的選購設備與架構組建參考資料。

**註 [3C評測-網路設備與儲存]2021輕鬆邁向10G之路系列-親民價位優選晉級到效能追求,小微型企業(SMB)與創作者高速網路儲存首選之NETGEAR Multi-Gig八埠五網速10G交換器XS508M開箱實測!



P06

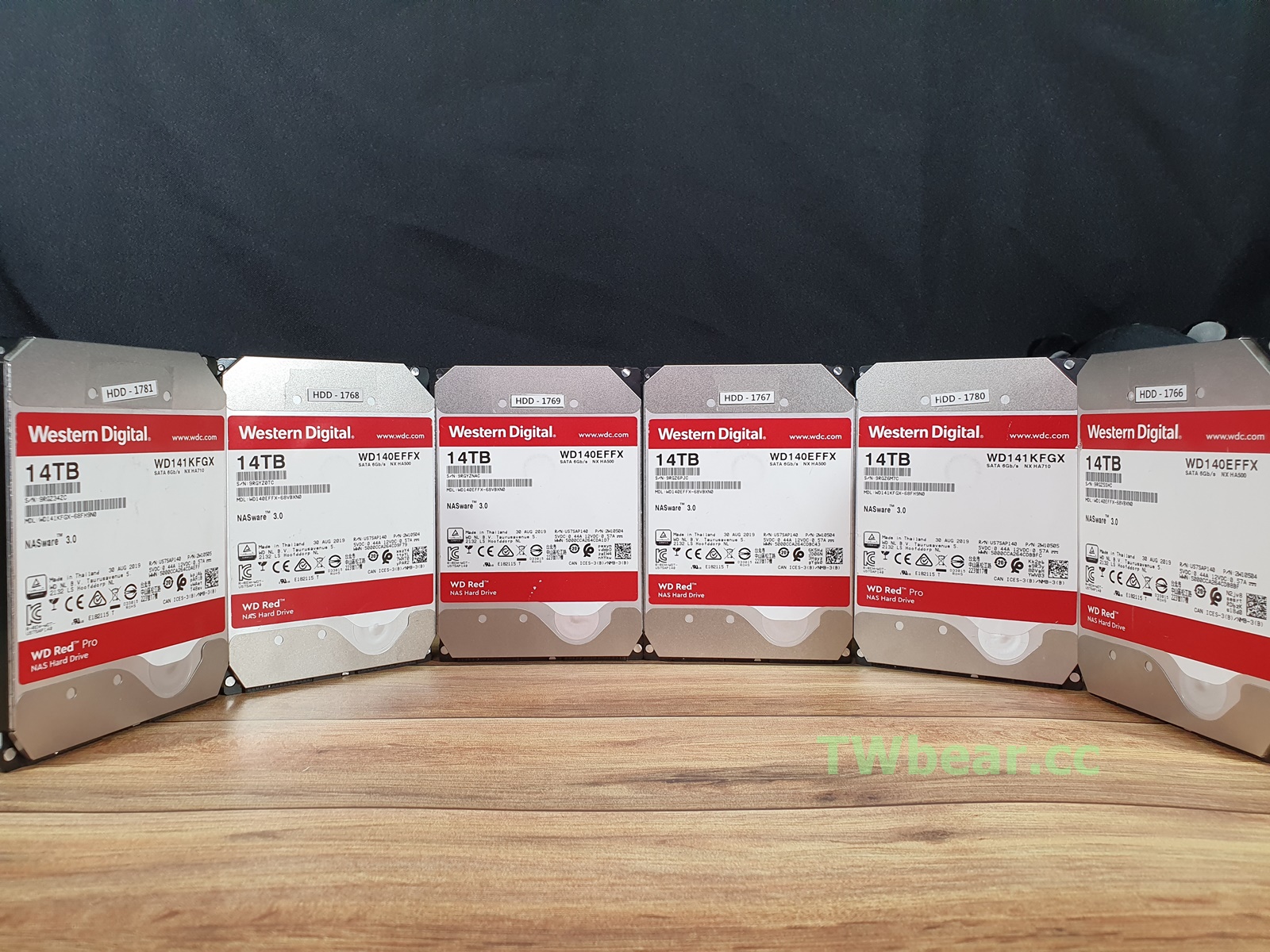

會這樣推薦不是沒有原因,實在是親民價位的NAS網路儲存裝置隨著MULTI-GIGA多網速乙太網路的加入,加上傳統機械(碟式)硬碟的容量與效能持續提升,這些都提供使用者更多樣與不同需求的合宜經濟選擇。以這次創作者專屬儲存裝置的系列評測中,之前測試過的效能級WD RED PRO 14TB WD141KFGX (***註),還有相對價位親民的WD RED / RED PLUS WD140EFFX (5400RPM/****註),實際測得的優異數據在加上之前由AS4004T、AS6508T等華芸家NAS所獲得的評測數據對比推估,當然對親民價位輕鬆邁向10G超高速網路儲存應用架構需求的網友勇敢推薦AS6706T、AS6704T沒有猶豫!

***註 傳統機械碟式硬碟再逢春、效能提升達企業級硬碟水準的WD RED PRO 14TB紅標硬碟WD141KFGX開箱實測,不只NAS專用~兼顧高可靠度與效能型高速儲存巨量儲存優推薦!

****註 具話題性WD 14TB紅標硬碟WD140EFFX開箱實測(跨WD RED / WD RED PLUS系列產品),效能提升與GB儲存成本成反比、高可靠度巨量儲存有推薦!

不過也不是每個人都有邁向10G的需求,但對超越1G網路傳輸的限制與因為1Gb網路頻寬限制造成傳輸與存取速度太慢所造成的應用之不便利期待突破。對NAS的應用希望更直接甚兼具DAS部分工作之可能,這時候AS67系列基礎標配的2.5Gb多網速乙太網路立即派上用場,連期待建構5Gb網路儲存架構也可以利用AS67支援SMB多重通道可結合多個網路埠頻寬功能來達成。

P07 最簡單方式就採用2支AS-U2.5G2(*註)對接AS67xx網路埠

而且針對台灣熊一在提到照顧到非超大容量需求者也能享受到高效能存取之用心,可由這個族群使用者通常會選用的AS6702T這2 BAY NAS看見,就是內建的4個M.2 SSD插槽、讓使用者可以享受SSD帶來的高速效能搭配HDD高可靠度儲存應用。這樣不只不用擔心2.5Gb或5Gb頻寬無法發揮,巧妙搭配就可以達成直接在NAS網路磁碟中開檔、編輯、剪接與儲存及備份一氣呵成。

*註 [3C評測-網路設備與儲存]推薦給務實效能使用者的親民價位輕鬆跨越1Gb網速門檻的高速傳輸網路儲存組合-華芸2.5Gb 5埠無網管交換器ASW205T、外接網卡AS-U2.5G2開箱實測!



P08

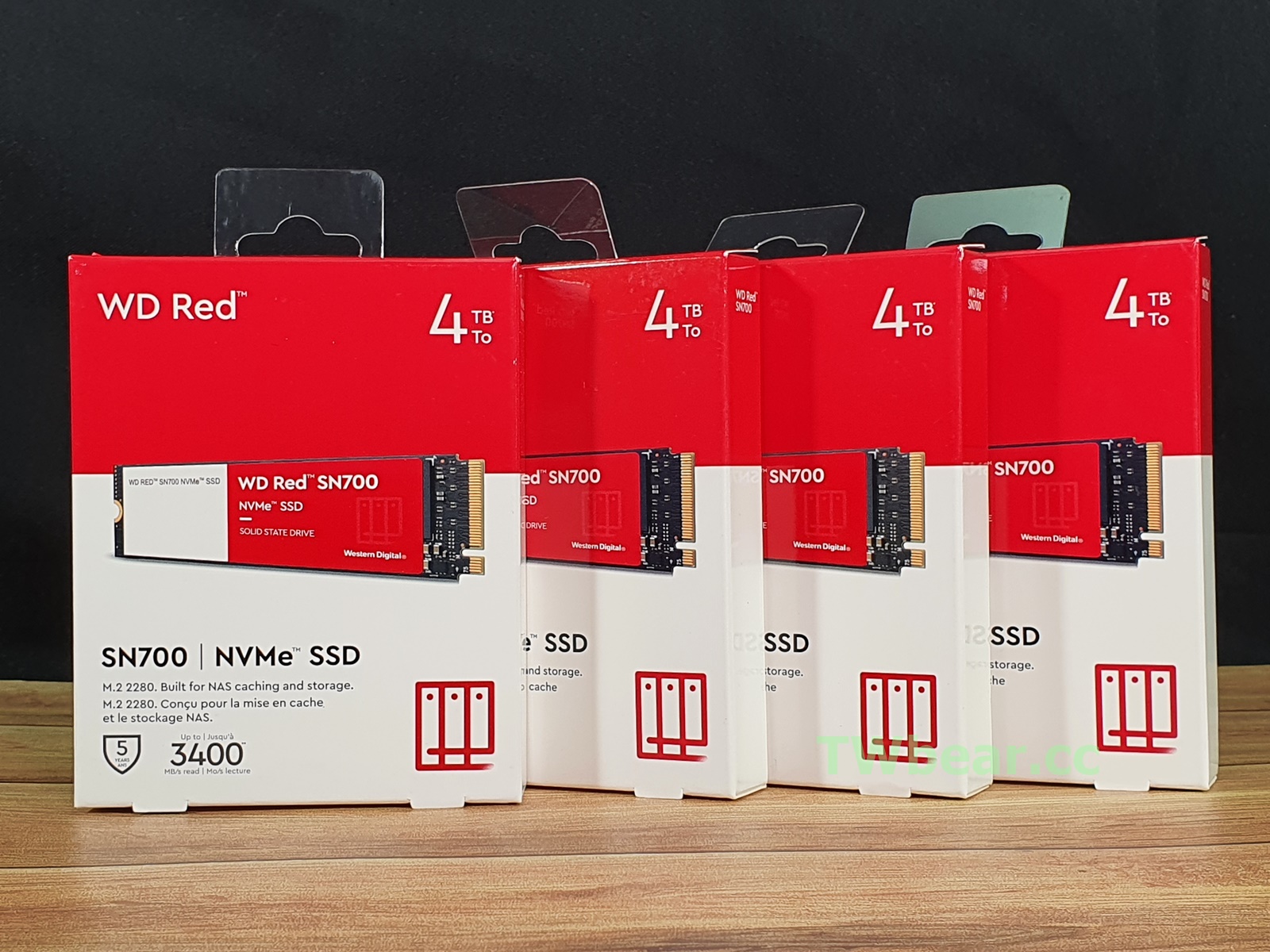

WD Red SN700 NVMe M.2 4TB WDS400T1R0C 紅標NAS SSD固態硬碟實測(**註),單支就可以輕鬆達到讀取34350.2 MB/s、寫入3110.77 MB/s滿足2.5Gb很容易,要滿足5Gb就利用SSD組磁碟陣列也可輕鬆達成,精打細算的使用者還可以善用低容量SSD每Gb單價比較便宜的特色來組成高性價比的大容量SSD應用,這樣爽度更高 ~^_^~。

**註 [3C評測-網路儲存與硬碟] BiG Data巨量資料年代助攻跨越網路傳輸儲存瓶頸神隊友之WD Red SN700 NVMe M.2 4TB WDS400T1R0C 紅標NAS SSD固態硬碟開箱實測!



🐻ASUStor華芸LOCKERSTOR 6 GEN2 (AS6706T)規格與開箱

前面已經把ASUStor華芸LOCKERSTOR 6 GEN2 67系列NAS的產品應用優勢與特性重點介紹過,那接下來就回到這一篇評測文章的主角4+6 BAY的NAS AS6706T身上!

P09

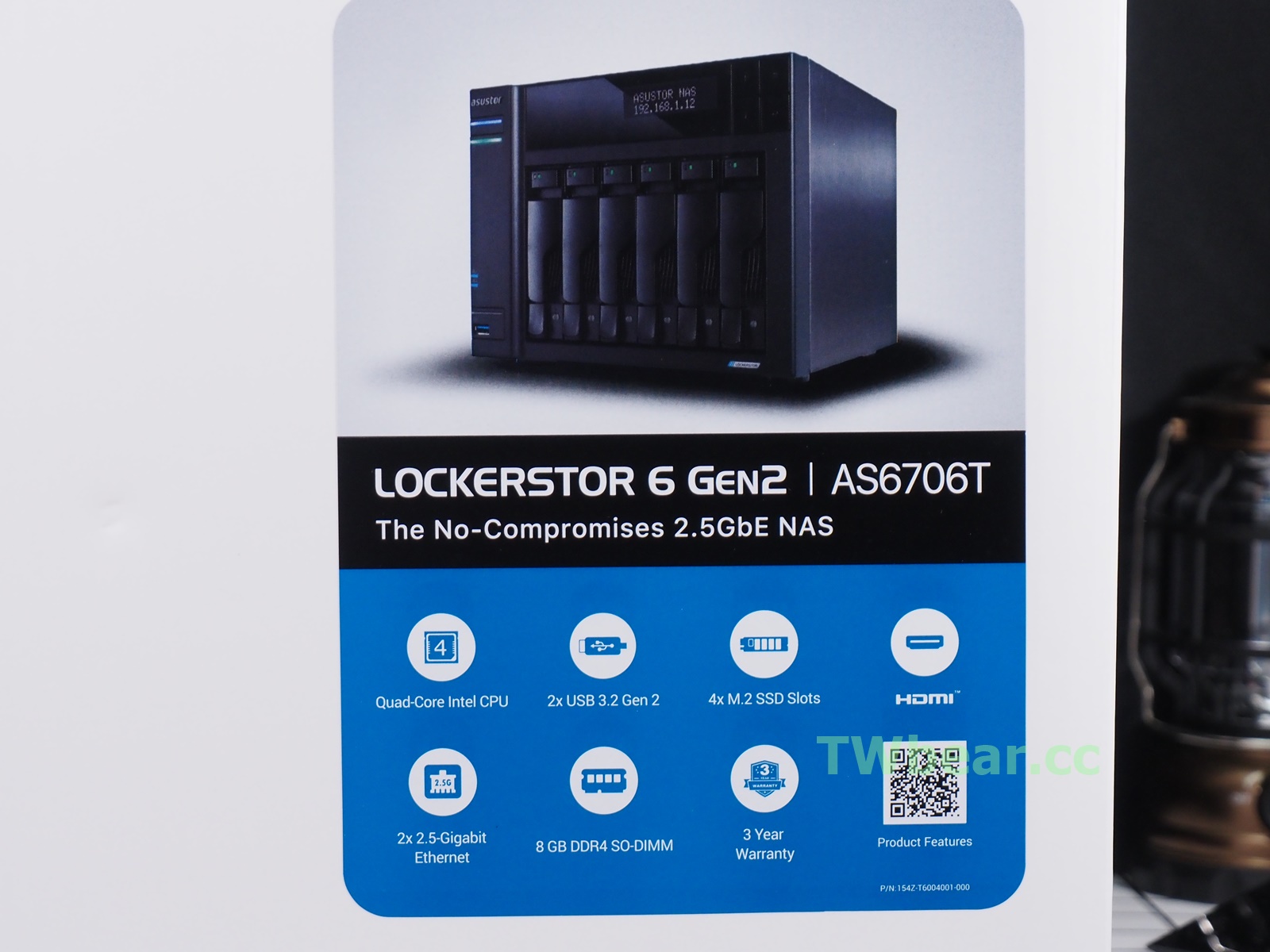

AS6706T的4+6就是4個SSD M.2插槽 + 6個 3.5”硬碟抽取匣

P10

就因為NAS不在只是資料儲存與備份功能或是一些商業用途,在安全監控錄影以及生活應用也愈趨普及,所以更顯得傳輸效能提升的重要性!相信這也是AS67系列NAS會把網路起跳設在Multi-Gig 2.5Gb起跳同時提供M.2 SSD插槽與可替換升級10G網路(AS6702T除外)的主要考量。

P11

AS67系列NAS採用的是INTEL 10奈米先進製程的四核心處理器、8GB DDR4記憶體還有提供一個插槽可擴充,機身上內建HDMI介面可以直接進行多媒體應用、安全監控用途(**註)與其他管理等更多用途。

**註 點擊參考→運用NAS內建HDMI功能進行更多應用,讓NAS不只是資料分享與備份用途喔!



P12

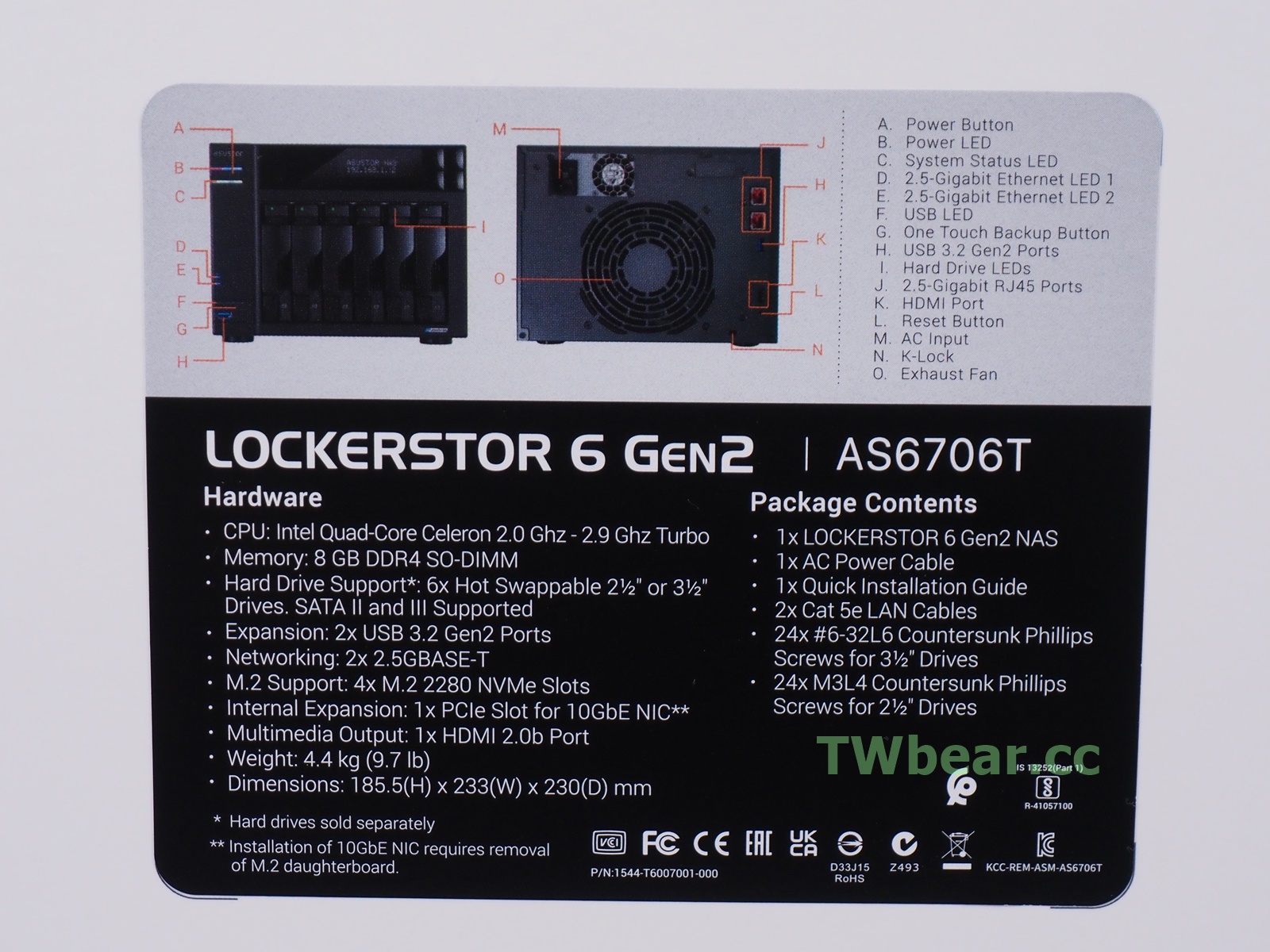

※ ASUStor LOCKERSTOR GEN2 NAS AS6706T硬體規格摘要:

CPU:Intel 10 nm Celeron N5105 四核心處理器(2GHz/MAX 2.9GHz)

記憶體:預裝1支8GB SO-DIMM DDR4記憶體,可再加裝1支8GB共16GB。

內部硬碟數:6xSATA3 6Gb/s(3.5″/2.5″之HDD/SSD)+4x M.2 2280 NVMe PCIe磁碟

最大內部總儲存容量:148 TB (22 TB HDD X 6 + 4TB x 4, 容量隨 RAID模式而異)

外接硬碟介面:USB 3.2 Gen 2 x 2

乙太網路介面:多網速乙太網路 2.5GbE x 2 (2.5Gb/1Gb/100M),支援雙網路喚醒技術 (WOL/ WOW)。

PCIe 擴充槽:1 x for optional expansion 10 GbE card (與M.2 SSD卡無法同時使用)

HDMI 輸出:HDMI 2.0b x 1

LCD 面板:資訊顯示與可搭配操作按鍵進行設定與簡單管理,另內建紅外線接收器 (紅外線遙控器為選購) 。

電源供應器:250W (AC 100V to 240V)

環境資訊:作業溫度0°C~40°C (32°F~104°F) / 相對溼度5% to 95% RH

硬體尺寸: 185.5(H) x 233(W) x 230(D) mm / 4.4 kg

安規資訊:FCC, CE, VCCI, BSMI, C-TICK, KCC, BIS, CCC, UKCA

保固資訊:原廠三年保固

更多資訊與功能細節可上→ 華芸創作者專屬儲存方案:AS6706T

P13

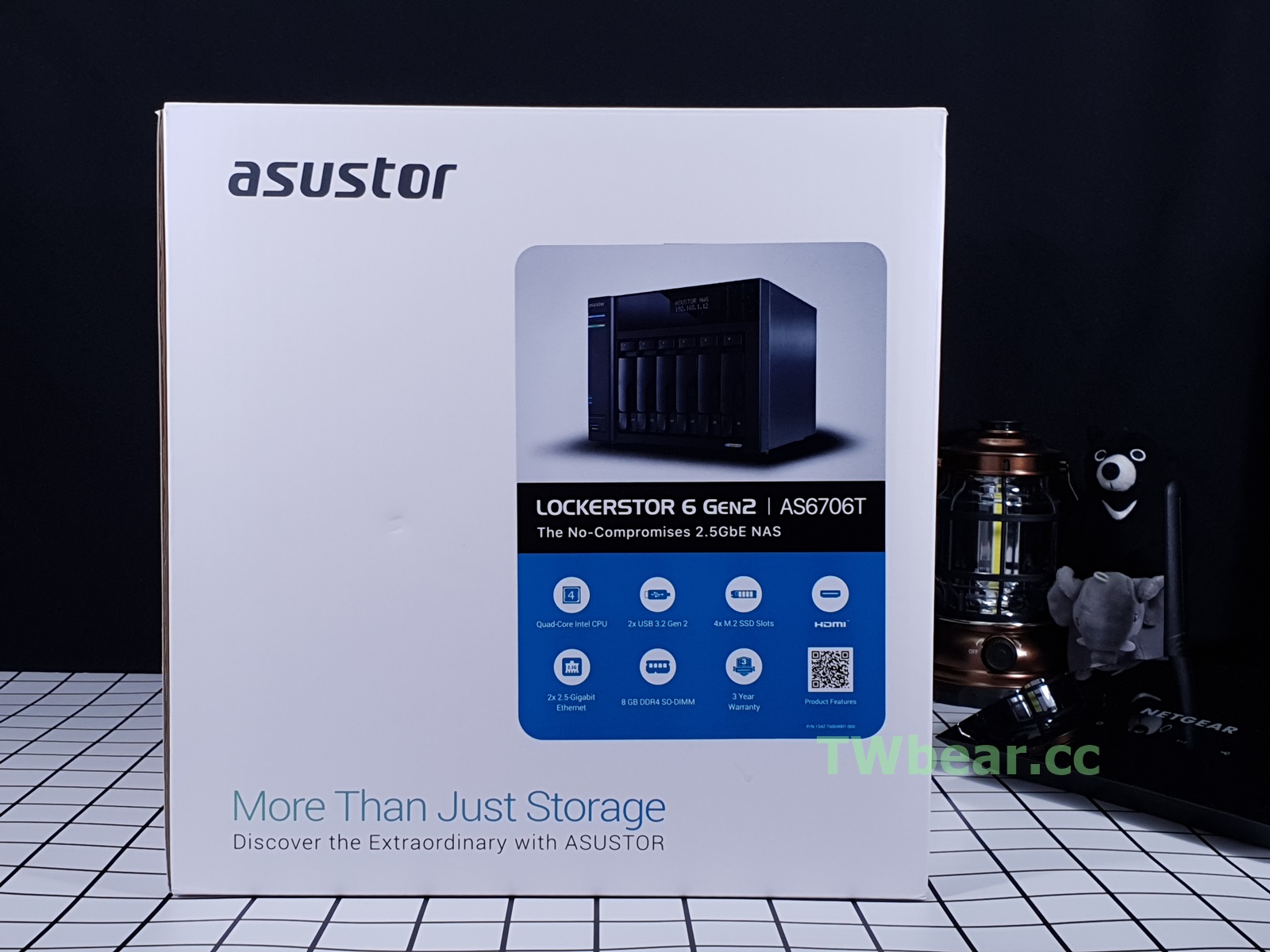

開箱咯~標準的具LCD面板、可鎖定硬碟匣華芸NAS外型,前方包含一個USB 3.2 Gen 2、電源鍵、備份操作鍵及訊號指示燈

P14

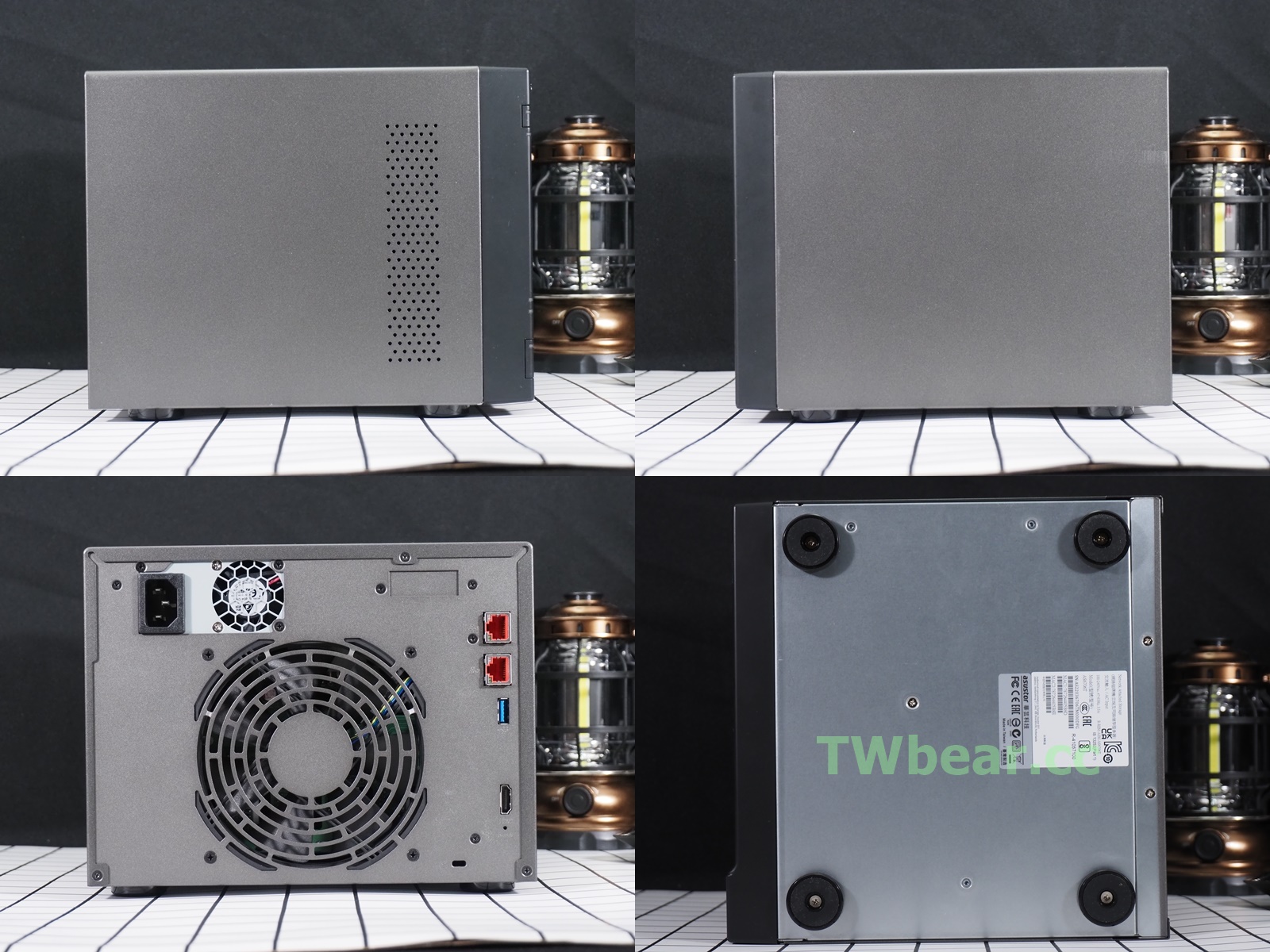

機身一側是主機板有散熱孔,機背兩個2.5G網路孔、一個USB 3.2 Gen 2、一個HDMI 2.0b介面,還有電源插孔與12公分大型散熱風扇。

P15

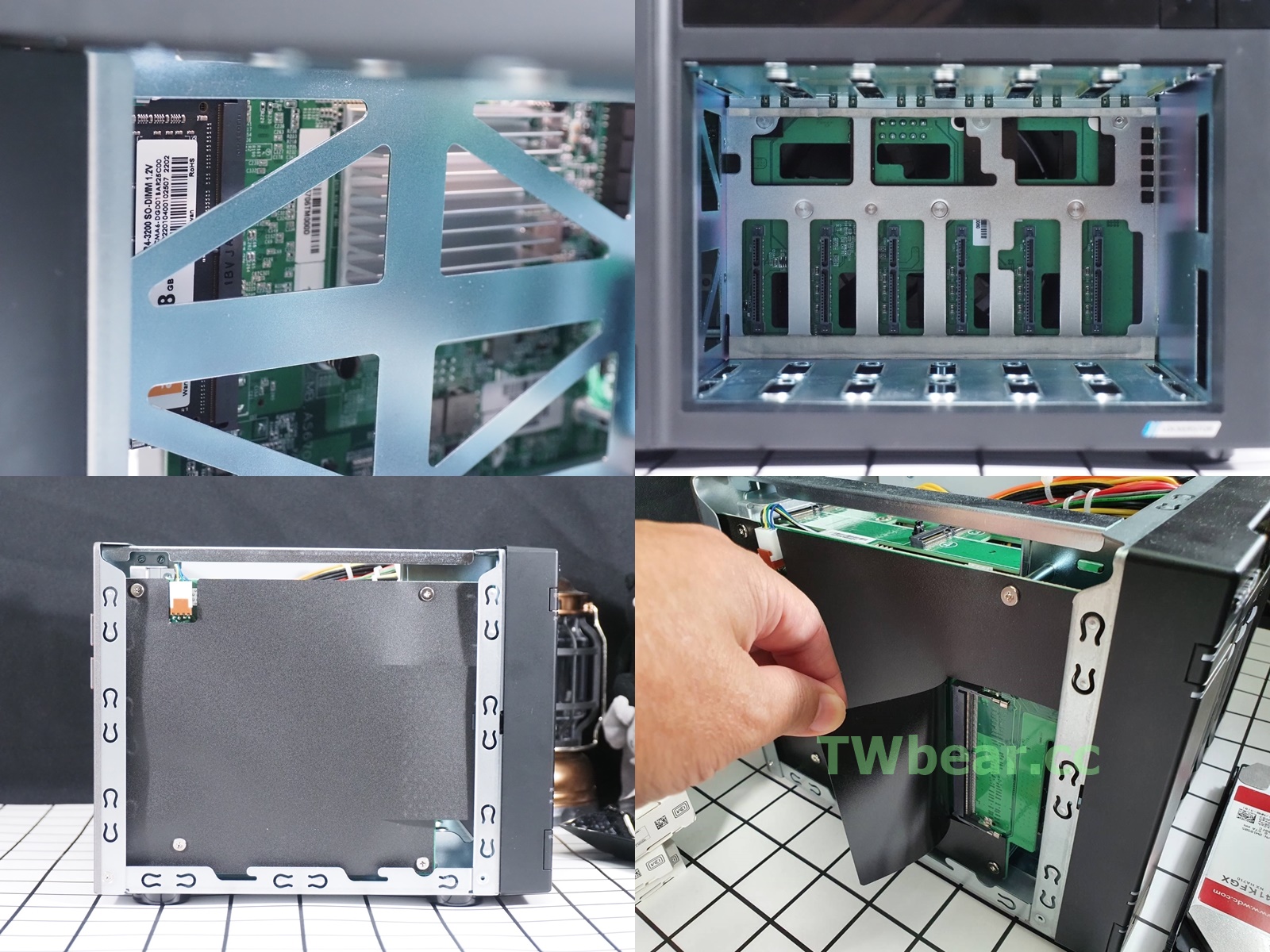

機身正面6槽SATA、左邊主機板CPU上貼被動式大型散熱片,前方是已預先安裝之8GB DDR4記憶體。外側脫掉外殼呈現的是覆蓋絕緣材、下方台灣熊掀開的是預留的記憶體控充槽,可依需要插上8GB DDR4記憶體進行擴充。

P16

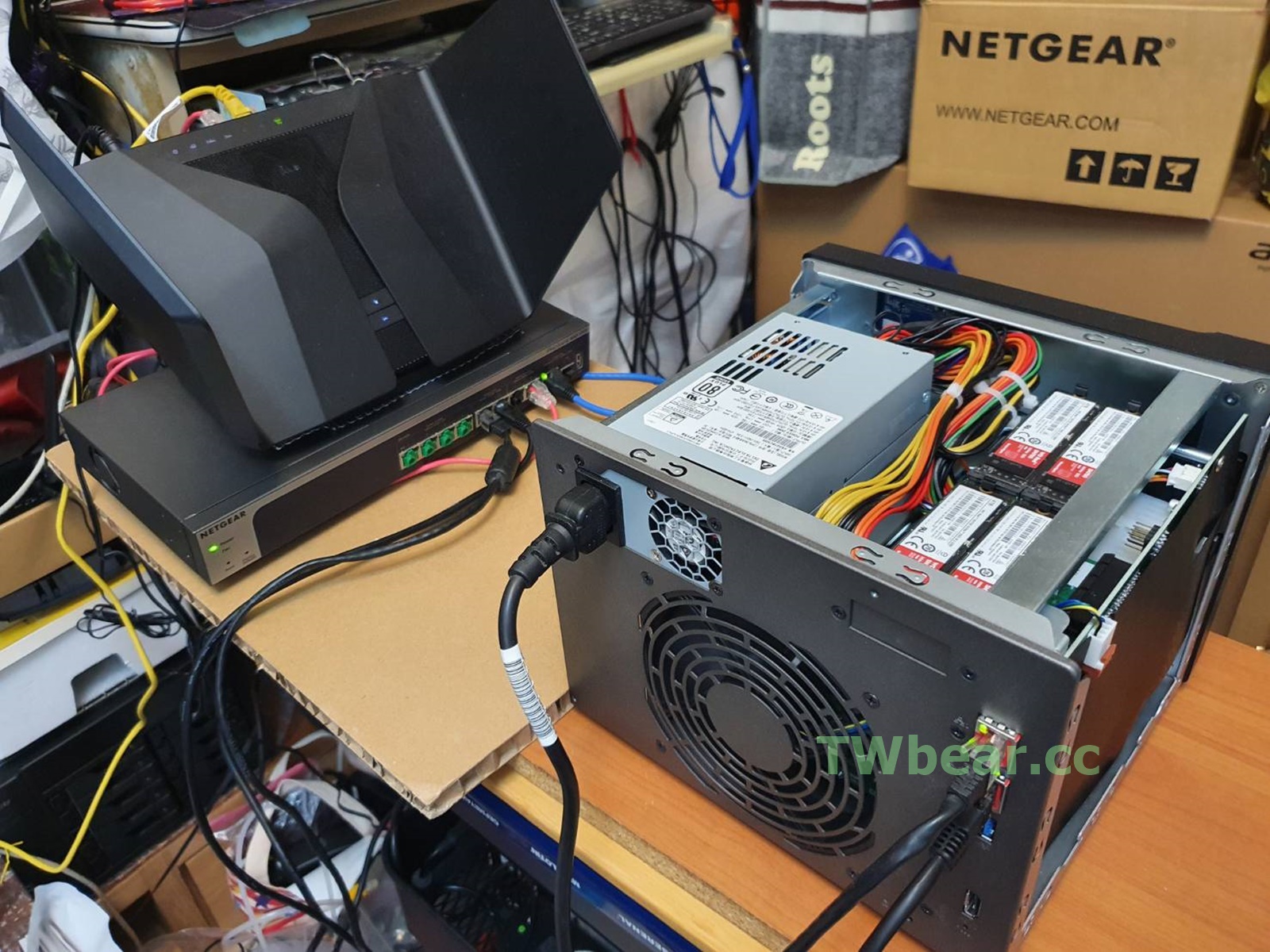

機身上方右邊是台達電80 PLUS認證250W電源供應器,左邊是這台NAS的另一重要特色→可替換擴充之內建 M.2 2280 NVMe 免螺絲易拆裝插槽x4,可依需要替換10G網卡進行網速提升(AS6704T、AS6706T限定功能)。



🐻 ASUStor華芸AS6706T NAS 安裝建置與效能實測

在AS6706T上搭配這次的WD紅標NAS專用硬碟或紅標SN700 NAS SSD,整個安裝啟用都很順暢與快速,同時安裝過程相當簡單所以所以也就不再這裡占用版面,這裡就直接進行大家關注的效能測試!如果你看了覺得滿意,趁著華芸在不同時期提供愛用者各種優惠(***註)手刀搶,那要啟用的時候不用怕、一可以參考台灣熊之前的開箱文(例如:Asustor華芸AS6508T雙10G+雙Multi-Gig(2.5G)多網速乙太網路介面NAS開箱實測!),二就是上華芸官網的教學網頁→ NAS 教學 – ASUSTOR College;或是CALL客服詢問。認真講~跟著指引順順做就輕鬆完成,應該用不到客服服務 ^_^ 。

P17

***註 開箱實測進行中,巧遇華芸官網有這個期間限定優惠好康 → 歡慶 ASUSTOR NAS 創立 11 週年NAS愛用者,不限品牌 !提醒正有採購需求或想要換機的人可以把握機會喔!(換效能硬碟也換新NAS、舊NAS組合當作第二層備份也很OK喔!)

前面提過的使用情境之一是輕鬆跨越1Gb網路頻寬限制享用2.5Gb高速網路頻寬的使用者,那就先來看看台灣熊分別在Wi-Fi 5無線867 Mb/s、有線網路1Gb/s、Wi-Fi 6無線網路 2.4 Gb/s、有線網路2.5Gb/s,不同的網速架構分別針對NAS HDD進行實測取得數據。

P18

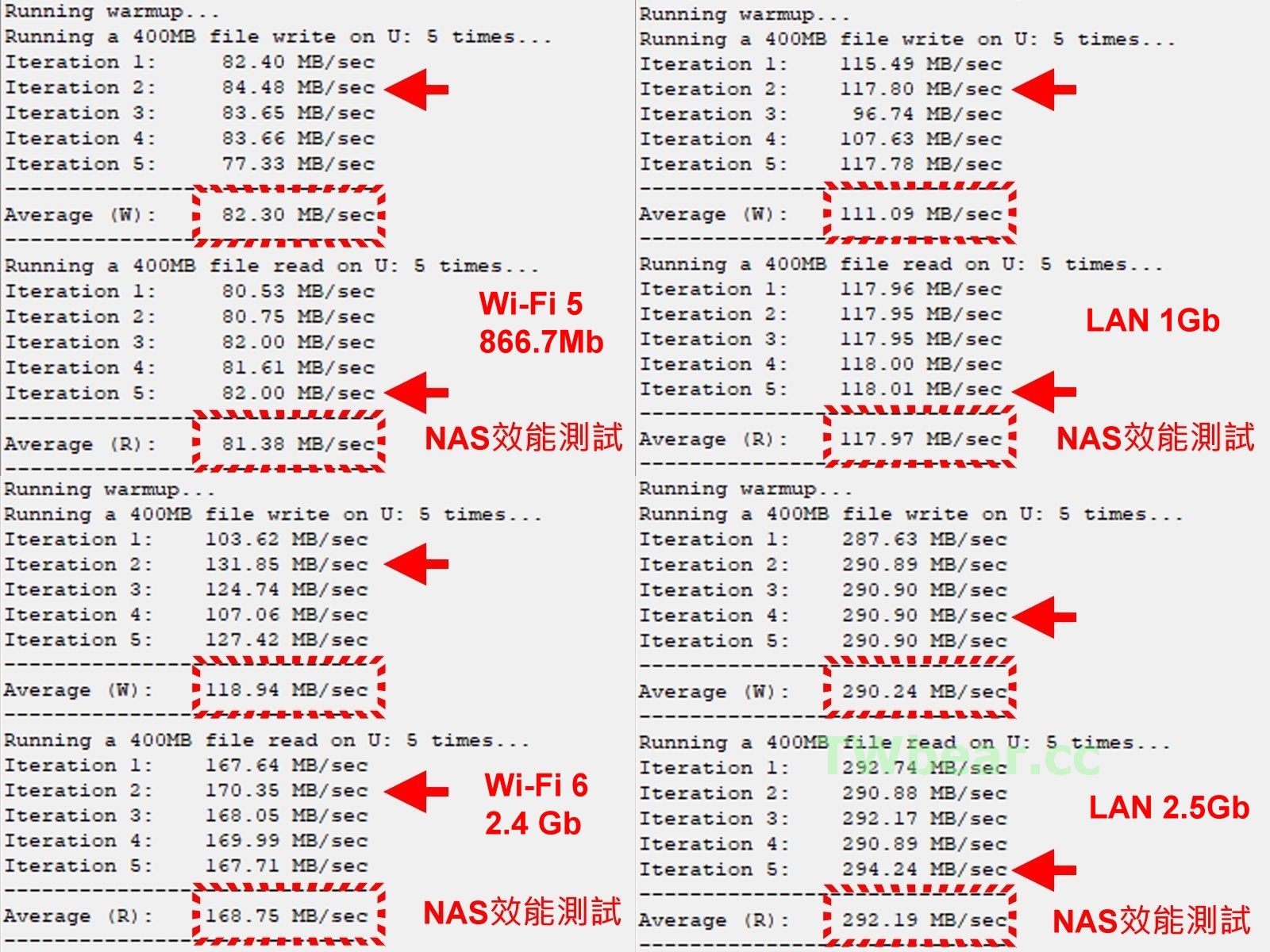

以AS6706T搭配五顆WD RED NAS硬碟大約用電在54W上下,由實測數據可以觀察到AS6706T性能有一定的穩定性,在WiFi 5/866.7Mb網速都能有82 MB/s的讀寫效能表現(*註),而在1Gb有線網路也都有高於一般測試常見的110MB/s以上水準。

*註 WiFi 5無線及1Gb有線網路搭配NETGEAR R6260進行測試,R6260開箱評測傳送門→ 別再問便宜超值500M無線分享求推薦,這台千元親民價位好入手美商NETGEAR R6260夜鷹AC1600 WiFi無線路由器實測不只滿速優效能還超速10%是高性價比好選擇!(內含OpenWRT第三方韌體刷機資訊與注意事項)

P19

想要享受超越1Gb網路速限~快還想要更快的使用者,筆電或是採用無線網路環境行動裝置工作者、升級到WiFi 6/2.4Gb確實可以享受高於1Gb網速的快感,實測數據是131.85 MB/s、170.35 MB/s (**註);最後就是這階段測試的重點→2.5Gb有線網路的效能:290.90 MB/s、294.24 MB/s~跟上面的1Gb網路數據一比、成長分常明顯,是相當有效的效能提升~沒有問題!

**註 WiFi 6無線網路採用NETGEAR RAX120環境測試,RAX120開箱評測傳送門→ 建構高效能優性價比有無線高速儲存方案與應用環境最佳選擇-整合Wi-Fi 6與Multi-Gig多網速乙太網路技術的NETGEAR NightHawk RAX120!

P20

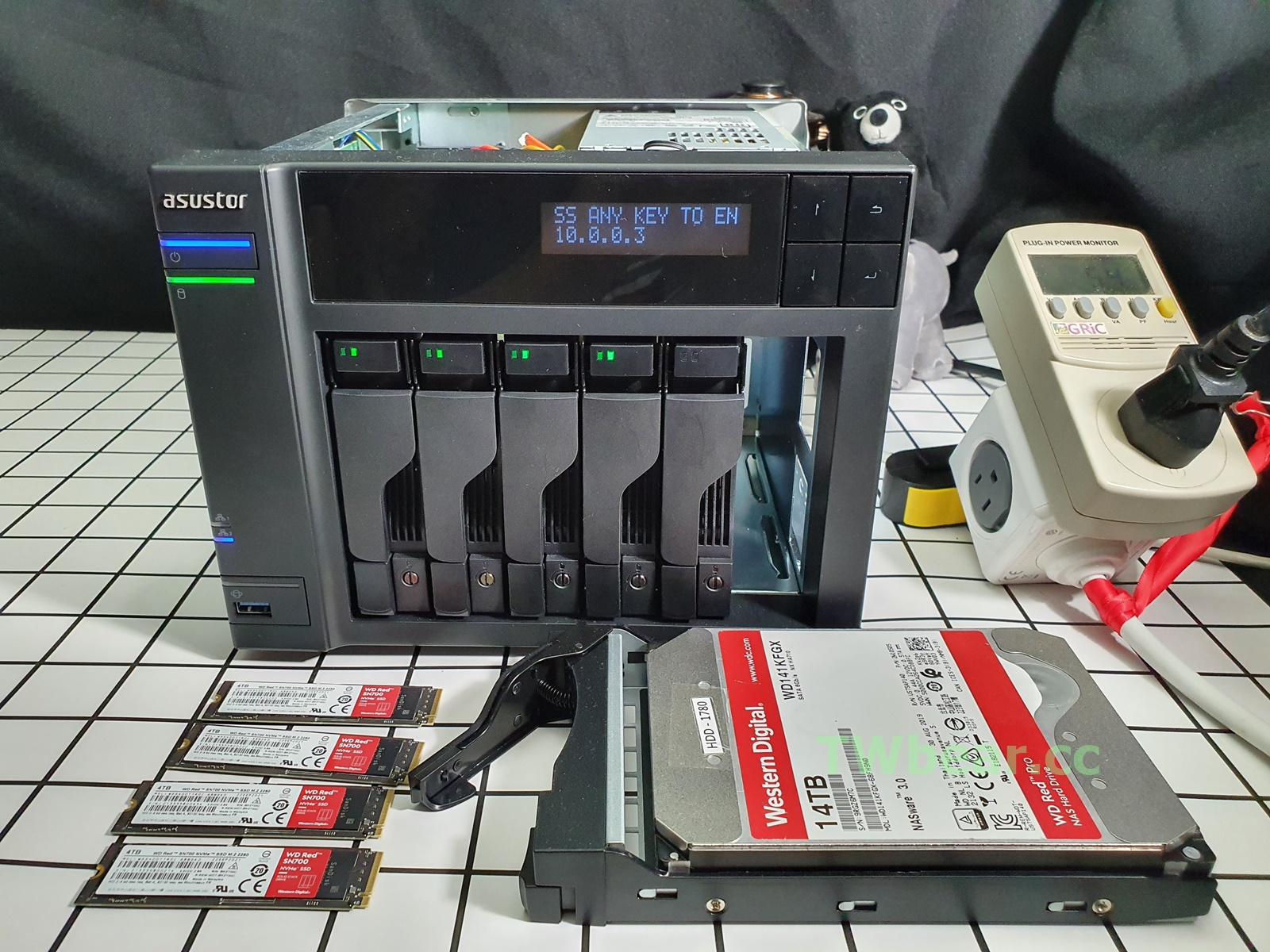

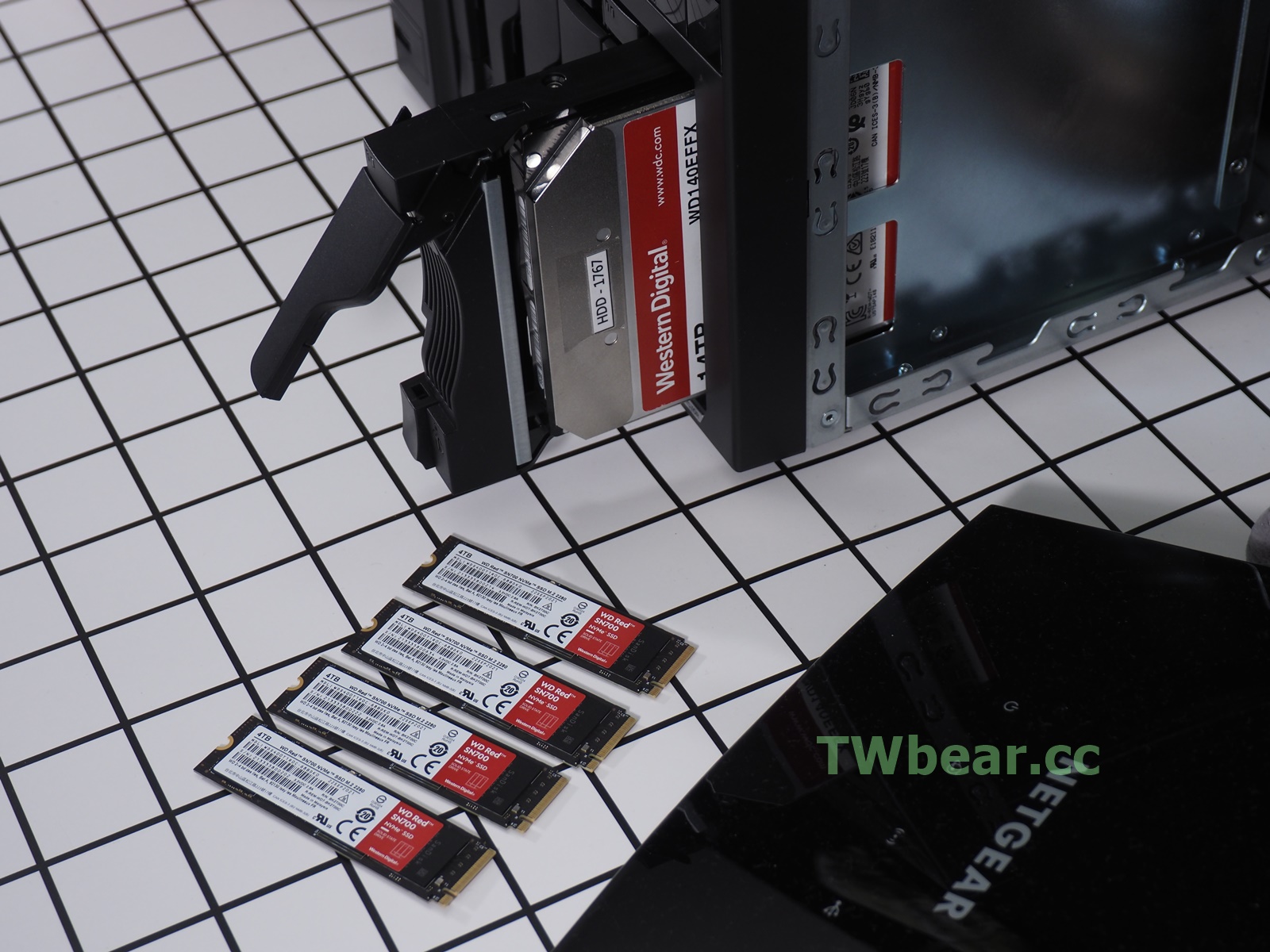

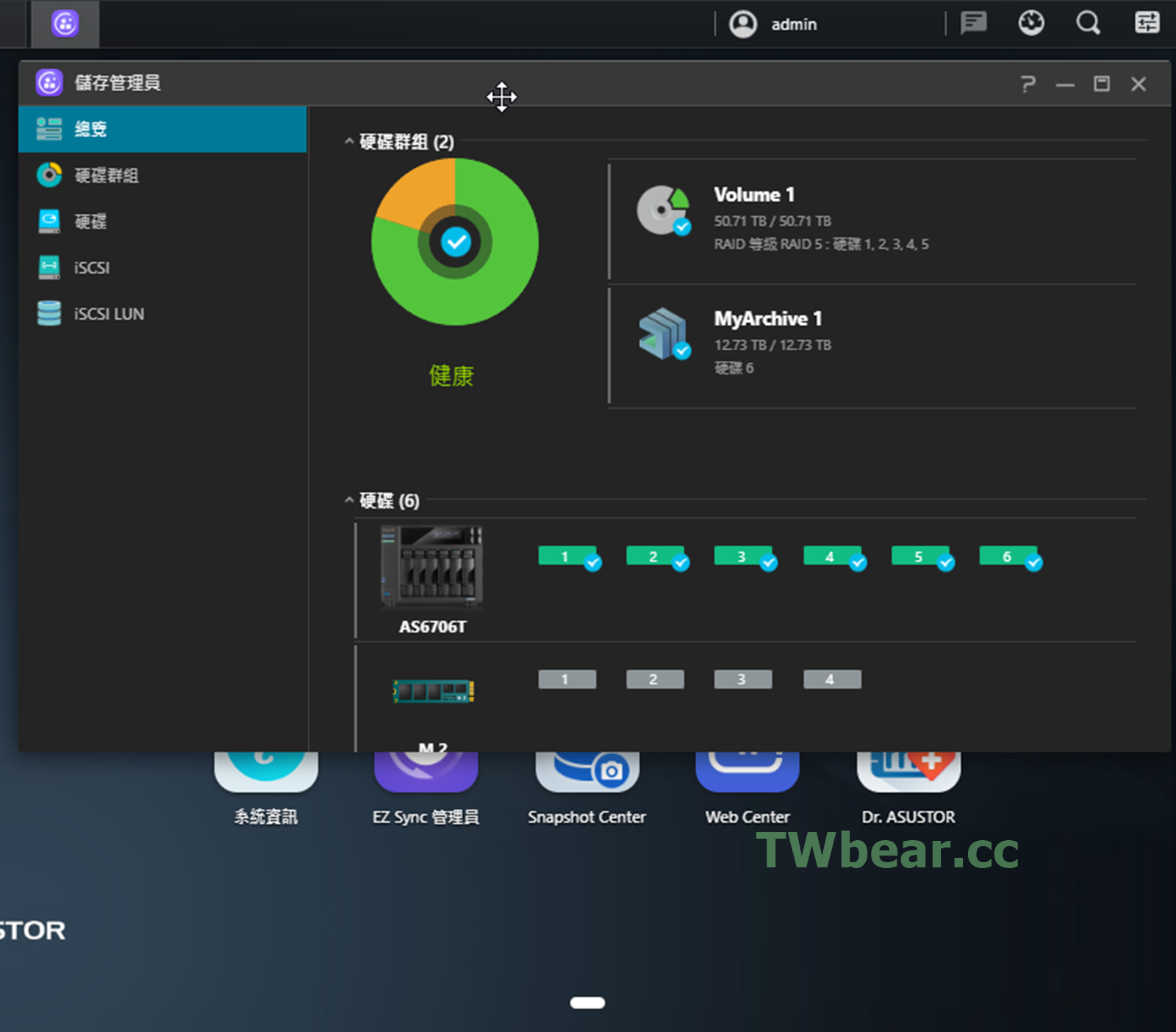

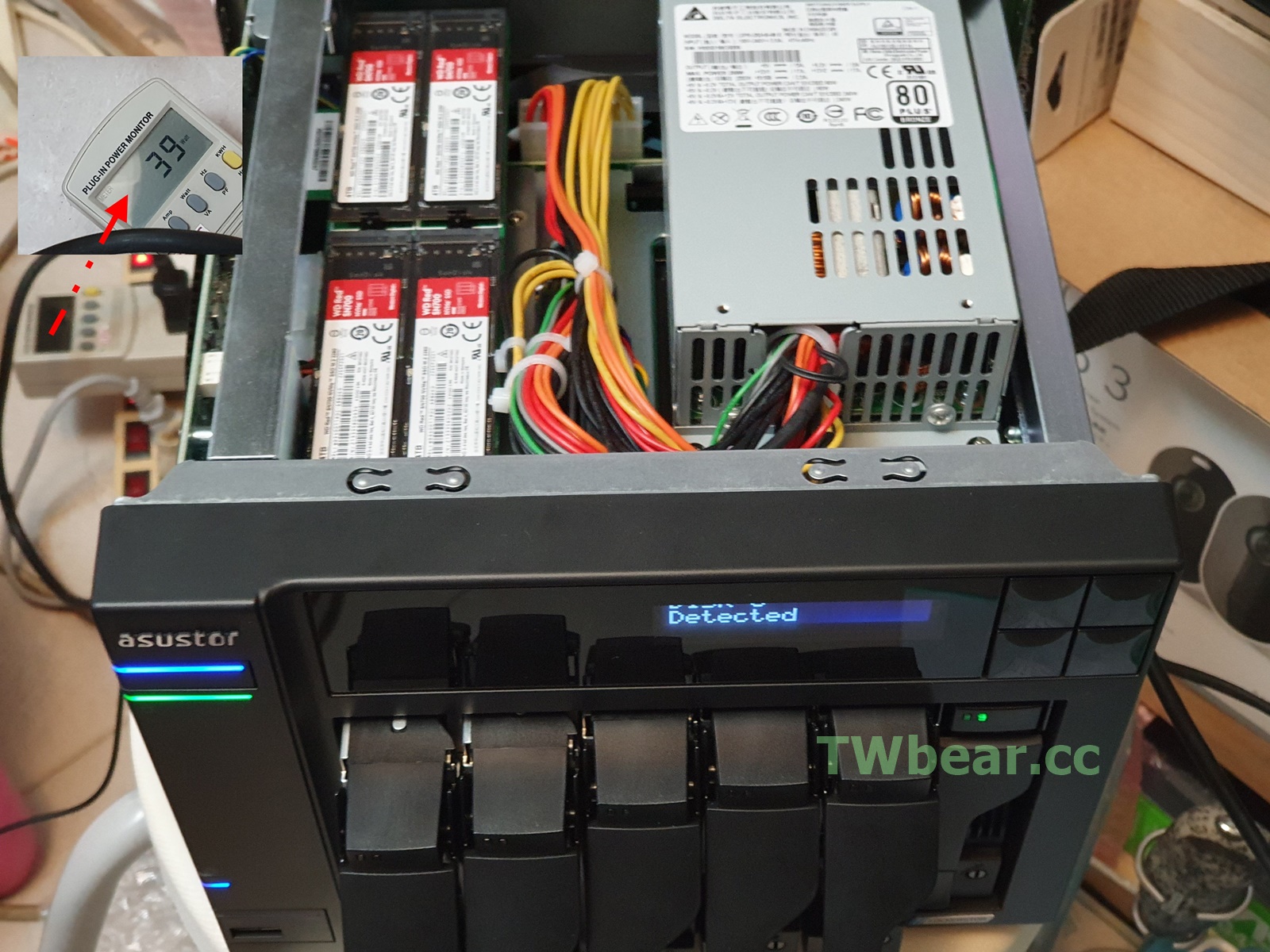

為了兼顧未來直上10G的便利,所以前面測試是以HDD以5顆硬碟組RAID-5第六顆作為冷備份/移動外接應用硬碟;而這階段SSD測試則因為多網速乙太網路2.5Gb架構與SMB系統功能支援可以進行5Gb網速應用,所以就以四支M.2 SSD組建可靠度較高的RAID-5磁碟陣列,以此環境一樣搭配一顆NAS HDD做第二儲存/冷備份/移動外接應用硬碟使用也是推薦的使用方式,這樣4 SSD+1 HDD搭配AS6706T電力使用在39W上下。

P21

由實測數據可以看AS6706T搭配SSD RAID 5在2.5Gb有線網路當然是完全發揮效果,換個角度也可以說是2.5Gb網路環境下已經沒有辦法鑑別出AS6706T的真實力…XD。



🐻務實應用AS6706T NAS SMB多重通道網路埠頻寬合併功能效能實測

那~~~熊熊知道!大家想問5Gb、10Gb網路架構AS6706T存取效能呢?

沒問題~熊熊就先利用AS6706T SMB多重通道網路埠頻寬功能來進行2.5Gb+2.5Gb=5Gb的網速測試!

P22

除了硬體要對等速、對等連接如上圖所示,NAS 2埠 2.5G、PC或筆電(如圖P07所示)也要等速 2.5G 兩埠(或多網速乙太網路 5G兩埠/10G兩埠)連接才能正確使用。

P23

另一個比較忽略的重點~就是AS6706T內SMB服務中的「□ 啟用SMB多重通道」← 這個功能要「點選啟用」並正確完成「套用」,這樣才能正確使用喔!

P24

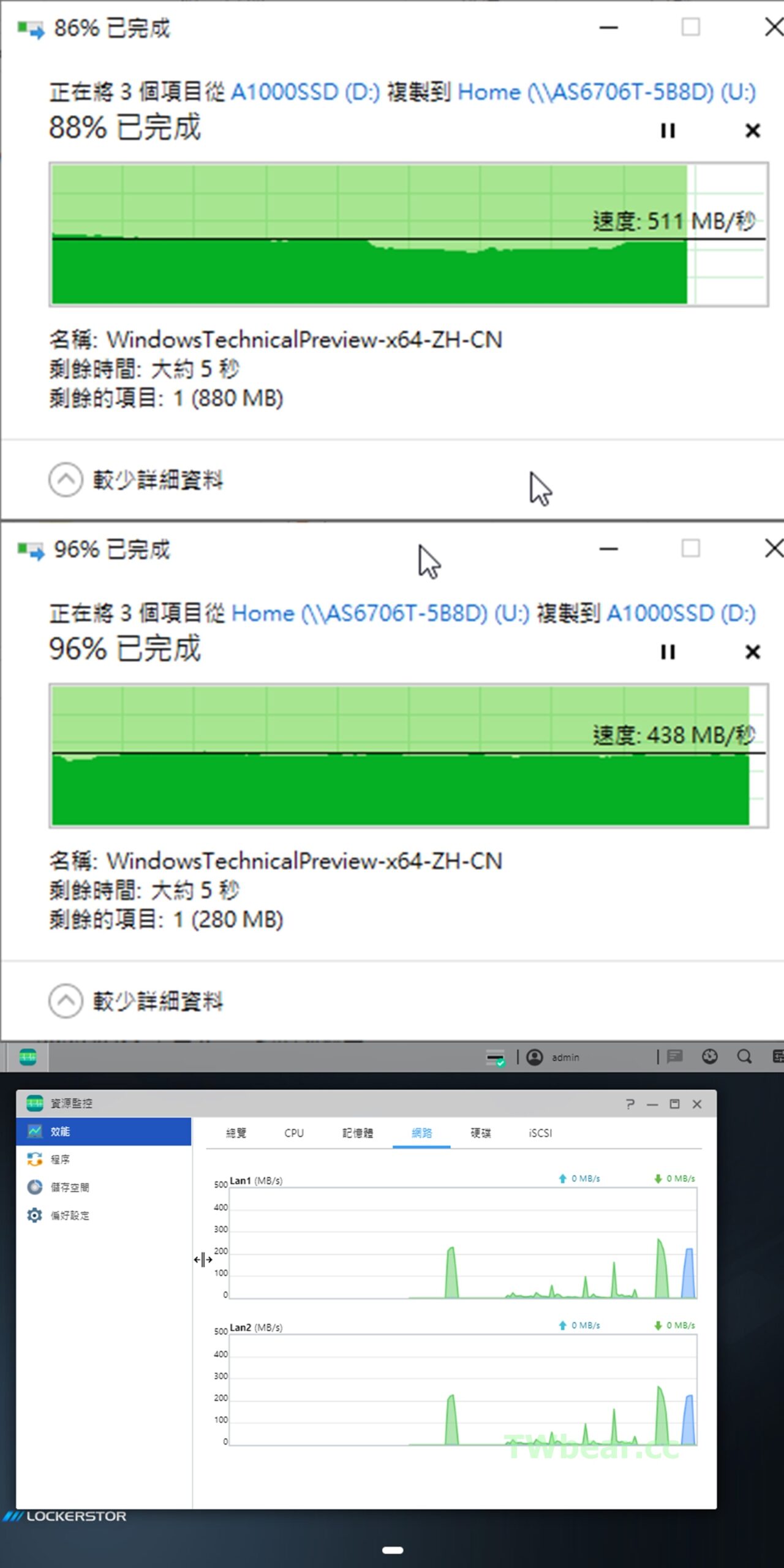

在以WD SN700 4TB SSD RAID-5磁碟陣列進行存取實測,速度亮眼來到 511 MB/秒、438 MB/秒,上圖P24下方是AS6706T的網路資源監測圖,由LAN1、LAN2的藍綠曲線同時動作就知道SMB多埠頻寬合併實測成功!

P25 影片是AS6706T+WDS400T1R0C RAID5雙2.5G埠SMB合併頻寬存取實測

無法內嵌播放實請點擊 → https://youtu.be/eyApJfJNYbc



P26

以過往評測ASUSTOR華芸NAS的經驗推估,基本上搭配200 MB/s上下效能等級的硬碟,以4顆組RAID 5提供10Gb網路架構存取使用基本上沒問題、雖然某些NAS機型或硬碟型號會剛剛好滿足或差一點點但仍能有超過5Gb網速不少有其實用價值,這時就發現5 BAY含以上NAS的優點就是…用五顆硬碟組RAID 5~尤其是這次硬碟效能確實優,五顆RAID 5磁碟陣列用在10Gb網路架構應該會滿意,所以拿來用在雙2.5Gb埠的SMB頻寬合併 5Gb應用,有直追前面SSD 實測的亮眼表現相當合理,因為兩種組合都充分發揮AS6706T的SMB 5Gb極限。這讓人更期待以這樣的組合、把M.2 SSD卡換成10G網卡的10G表現,期待日後有機會取得10G網卡在實測跟大家分享!

P27 AS6706T+5顆WD紅標硬碟組RAID5雙2.5G埠SMB合併頻寬實測影片

無法內嵌播放實請點擊 → https://youtu.be/Hae4I1S0afU

由影片中看到Windows COPY速度大致都在500 MB/s,最高有看到550 MB/s,這樣的速度表現讓使用者用NAS時的爽度與愉快大幅提升。



🐻正確選配與善用MyArchive高資料安全「備份123」AS6706T一台搞定

整組ASUStor華芸創作者專屬儲存方案LOCKERSTOR 6 GEN2 (AS6706T)、搭配WD紅標RED/RED PLUS 14TB(點擊前往閱讀)RED PRO 14TB NAS專用硬碟(點擊前往閱讀)WD RED SN700 4TB 儲存專用SSD(點擊前往閱讀)的開箱評測到告一個段落,以現有的設備順利完成HDD、SSD的前測,還有這一篇的AS6706T開箱包含2.5G、雙2.5G之SMB合併頻寬之5G測試,相信這些數據可以提供經濟預算、非巨量資料但有高效能需求的創作者、小微型企業、SOHO、專業工作者在選購時做實質而有效的參考評估使用。尤其因為高彈性與可升級擴充特性,讓階段性想要輕鬆、低負擔邁向10G網路儲存應用架構的玩家,也可以好好思考最佳性價比的優爽度組合方式。

P28

對於LOCKERSTOR GEN2 NAS系列創作者專屬儲存方案最佳應用菜單推薦:

全系列均具備M.2 SSD插槽X4,所以建議可以善用小容量SSD價格優勢組建RAID 5,AS6702T可搭配2 BAY HDD進行再備份或是RAID 1分工,SSD陣列作為效能型應用、HDD RAID 1做資料倉庫,或是其中一顆作為SSD陣列的備份、另一顆作為再備份與移動式使用也很適合。

4 SSD + 4BAY的AS6704T要像兩組標準4 BAY來使用也OK,當然如果1TB SSDx4 組RAID 5(RAID 0也無不可)、找兩顆現在性價比最漂亮的8TB NAS HDD組RAID 1當資料倉庫,另外第3 BAY找個 4TB NAS HDD備份SSD資料、最後1個BAY找個12TB或是像這次測試的14TB NASHDD來當冷備份/移動式外接應用也覺得很不錯喔!

P29

當然第一眼會讓不少人覺得這4 M.2槽 + 6 BAY的 LOCKERSTOR 6 GEN2 AS6706T產品定位是不是怪怪的…但是經過台灣熊的實測之後,反而凸顯出最佳彈性應用與極高便利使用之可能。尤其搭配善用華芸MyArchive、不管你是有高度移動外接應用需求(列如搭配外接硬碟盒移動資料應用)或是要進行異地置放冷備份,或是SSD陣列、HDD陣列的再備份都很好用,像上面的圖P29就是實測第6顆硬碟插入HDD磁碟陣列NAS備份資料 + 插入SSDD磁碟陣列NAS備份資料然後又拿到PC直接接取SATA介面做資料應用或不同介質(DVD/CD)分類燒錄備份或分享。

P30

所以聯想到兩組很適合想要充分使用AS6706T的讀者可用的菜單組合:

※ 日後預備換掉M.2擴充升級10G網路NAS的:

可以4(R5)+2(R1)、4(R5)+1+1、5(R5)+1的硬碟配置使用,要發揮10G高效就是5+1比較優推、另一顆就利用華芸MyArchive;

有移動式資料應用需求或異地置放備份就是 4+1+1、推薦的硬碟容量 4+2 可以利用 4TBx4 組RAID 5 = 12TB 再加 12TB兩顆組RAID 1;

如果換成5+1就可以用 4TBx5 組RAID 5 = 16TB、這時第6顆硬碟就用16TB,以這樣的配置方式也可以避開同批號/型號硬碟同時間故障的風險。

※ 不會換掉M.2擴充升級10G網路NAS的

舉例就是 1TB SSDx4 組RAID 5或RAID 0容量就是3TB或4TB、這時第6顆硬碟就用4TB,同SSD總容量做再儲存剛好;NAS硬碟4TBx4、第5顆用12TB來再備份1~4之磁碟陣列資料。也可以第5、6顆硬碟都用16TB硬碟,各自搭配華芸MyArchive選擇正確格式獨立使用,第5顆備份SSD陣列(3~4TB)+HDD陣列12TB,第6顆當然就是定期再備份第5顆資料然後移至其他安全地方保存,這樣高資料安全保護的「備份123」與兼具跨越1Gb的高傳輸效能(2.5Gb/5Gb)網路儲存應用方案一台ASUStor華芸LOCKERSTOR 6 GEN2 AS6706T就搞定了!(更多延伸與變化應用就讓大家自行發揮咯 ^_^ )
