Thortect Thunderbolt Plus 850開箱，Plus不只是Plus！



今天談電影雷神索爾…Thor

當然不是，雷神索爾Thor是一部2011年上映的美國動作電影，改編自驚奇漫畫（Marvel Comics）中的神話英雄故事《索爾》。今天要分享的一樣是跟Thor有關但是…是Thortect一個台灣iT / 3C 市場上的新品牌。

圖 T01 今天要開箱分享的主角

.







Thunderbolt Plus 850是Power

沒錯！由圖T01簡單就可以知道今天要開箱的Thortect在台灣推出的TP-TP850AFAG-7R 850W 80 PLUS 金牌電源供應器，所以產品系列名稱採用Thunderbolt您也就不會覺得奇怪了，他跟intel推出的Thunderbolt介面只有名稱相同，不是POWER上面有Thunderbolt介面，不要想太多！





因為 iPower Meter所以更加值(Plus)

Thortect Thunderbolt Plus 850經過前面的簡單介紹應該對整個產品名稱更有印象，850當然就是850W的意思，而Plus想當然爾是因為80Plus金牌認證…！蛤？不是！真的不是因為金牌認證轉換效率可以達到90%以上所以加值(PLUS)喔！？在台灣市場新品牌要放大絕才能有出頭的機會，所以這個Plus是用來與Thunderbolt系列作區隔，因為Thunderbolt 與 Thunderbolt PLUS都有80 PLUS金牌認證，但是只有Thunderbolt PLUS系列的電源供應器材有搭配iPower Meter…，哦~原來如此…所以有需求的人不要選錯了！

圖 T02 Thunderbolt PLUS 80 PLUS金牌認證外還有iPower Meter裝置。

.

之前測試只能使用AC power monitor,這一次多了一個好幫手,很威的玩家與高手會喜歡,雖然不是一直在監看,但是能掌握自已的愛機健康狀態與產生人機互動的感覺,是有安心與具爽度的,當然…代價就是得要多花一點錢錢就是了。而這iPower Meter也會是評測人員的最愛因為雖不能跟專業的DC量測儀器相比，但是多少可以提供一些直流電的相關數據。詳細的測試我們後面再來跟大家分享。







這一篇分享你可以看到什麼…

再繼續下去之前先跟大家做一下大綱說明，在這一篇分享中您可以看到Thortect Thunderbolt Plus 850 TP-TP850AFAG-7R 電源供應器的開箱，還有一些較常注意的規格與數據。另外就是TP-TP850AFAG-7R這樣的重量級POWER在空間有限的ThermalTake ARMOR A30 HTPC機殼中安裝與展現他的優越速配特性…用的到的話這會是(中)小機殼大戰力(擴充)的組合。然後當然是上機實測與iPower Meter的操作歷程與DC及AC數據的呈現。最後就是在有限裝備下的性能測試數據以及展示一小段的影片以及個人的測試心得分享，就請大家耐心往下看咯！







TP-TP850AFAG-7R包裝外觀

外包裝採用便攜設計，整替設計像是想要營造軍規氣息與凸顯金牌企圖，這個”控金ㄟ”Plus一字雙用！

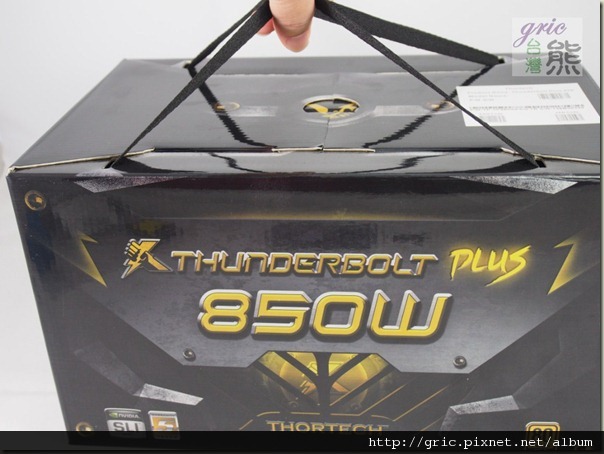

圖 T03-T05 方便提行的設計與9國語言外包裝。

.

.

.

圖 T06 這個Power真的很威，但是兼顧”高階但屬基本需求族群”，他的供電設計分成內建(Direct)與模組(Modular)，對無須多供電電路需求的使用者用直接內電的供電線路就一次搞定可以不用接模組CABLE！

.

圖 T07 官方數據+12V 單路輸出可以高達70.83 A，嚇人哪！在保護方面官方提供的資料是具有OPP/OCP/OVP/UVP/SCP等。另外13.5公分的散熱風扇採用的是滾珠軸承用料，除利於散熱之外還頗為安靜，後面的影片中可以觀察得到。

.

圖 T08 線材長度都蠻長的，iPower Meter還長達85公分，應該是沒有機殼不能裝了吧。

.

圖 T09 電影手法的呈現，也看到雷神索爾圖像。

.







Thunderbolt Plus 850開箱

開箱要稍微用點力，因為嵌入的很深。

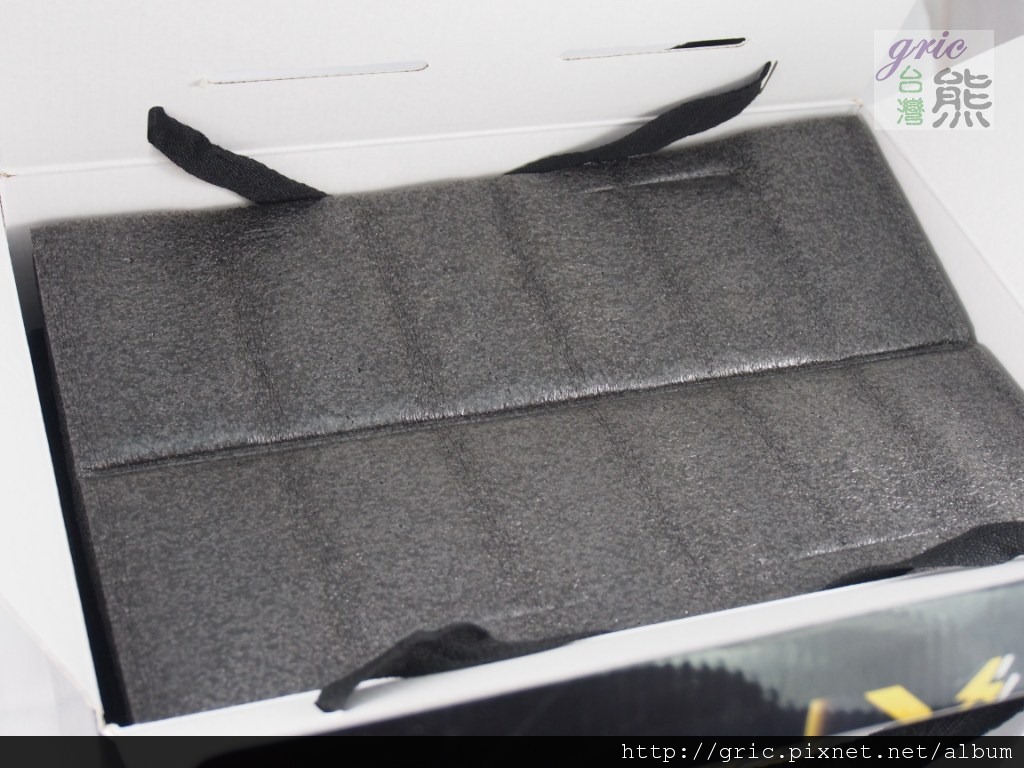

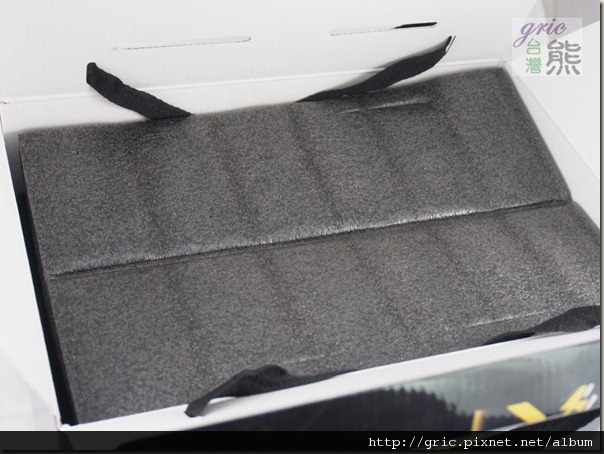

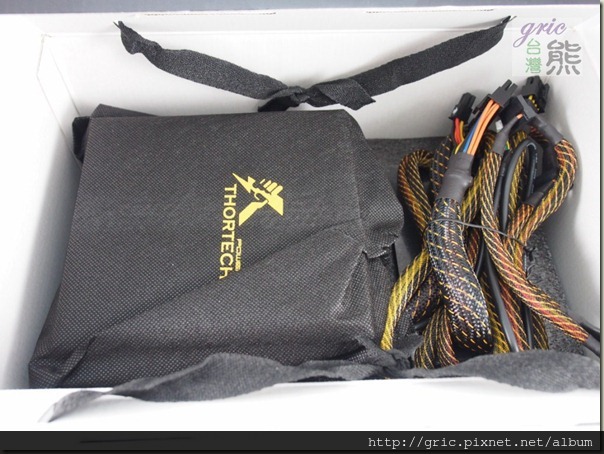

圖 T10-T12 一開箱是見到上蓋保護塑膠軟墊，再掀開就是被小布袋包住的Thunderbolt Plus 850。

.

.

.

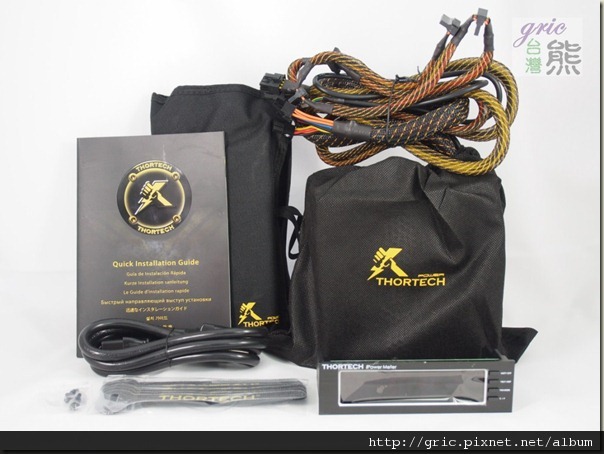

圖 T13 包裝內容物大合照。

.







軍事作風線材管理用料一級

由這黑色的小布套開始散發出來的正是濃濃北歐軍團的風格。

圖 T14 兩袋(本體+模組線材)重量就超過3公斤了(3060 g)，這還不包刮那一條粗壯的電源線。

.

圖 T15 沒錯，固定POWER用的竟然是”手螺”，束帶也多達五條，該說闊氣嗎?還是該說符合高價位POWER應該有的尊榮。

.

圖 T16-T17 剛剛提到的粗壯電源線，上面直接把線徑與安規與溫度標示清楚，105 ℃沒看錯！

.

.

圖 T18 不必驚訝，用料實在的代價就是重，這個學過電工扛過電線的人都知道，所以這樣一條短短的電線就要263公克，加上剛剛的3060公克…呵呵~3323公克。

.

既然先看了線材，那就繼續由模組線材往下開箱！

圖 T19 這一整組還攜行包的模組線材總重621公克

.

圖 T20 軍事配件包的包裝習慣，一整包攤開來整齊好管理。

.

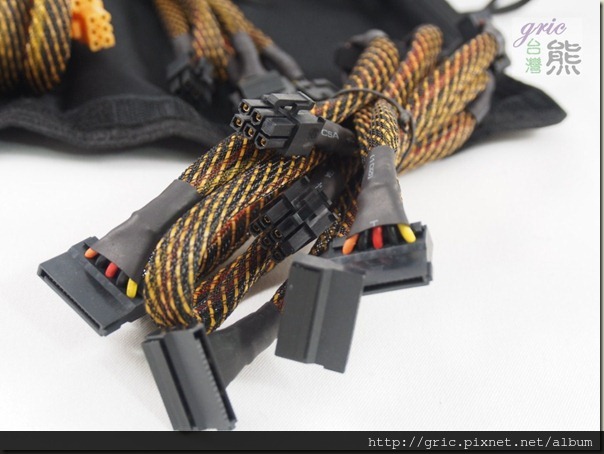

圖 T21-T24 接頭都有相關安規標記，防呆也都用心設計與施作，單然每條線都作了網狀包覆。

.

.

.

.

線頭端也都作了束口。

這一部分的模組線材接頭數分別整理如下：PCI-E 2.0 6+2四個、PATA 4PIN 六個、Floppy 4Pin一個、SATA 15PIN八個。當然…這樣的重量級POWER SATA接頭不會只有八個可以運用，請您繼續看下去…。







漆料塗裝得宜讓人有真軍規的感覺

看完前面的線材開箱，相信的主角本體會有期待，那我們先看體重！

圖 T25 單測本體含內建線材共重2440公克。

.

再來主角現身！

圖 T26-T27 標示風格與線材配色一致，注意本體的漆料圖裝。

.

.

本體的尺寸是16x15x8.6公分。

圖 T28 後方因為是自動電源偵測所以沒有110/220V的切換開關，蜂巢式散熱孔幾乎開片所有可用空間，安全開關也採用大型的開關設計，更增軍規粗壯風味。

.

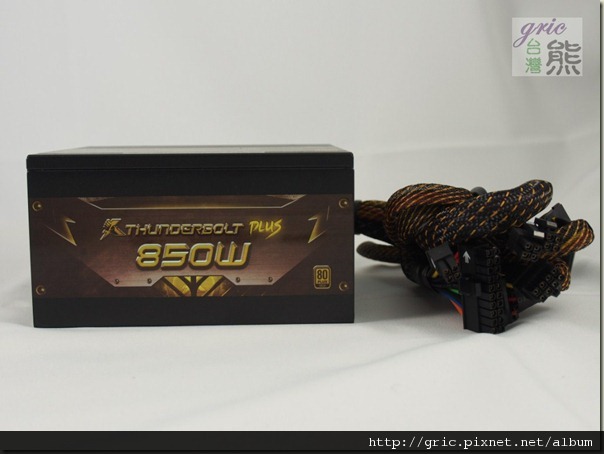

圖 T29 側面跟包裝圖騰形象一樣。

.

圖 T30-T31 不要訝異，除了模組線材設計，這個POWER還有直接”內建”的線材…喔~不只主機板的電源喔！還有4組SATA…。

.

.

內建的電源線材有這些：MB 20+4PIN一個、EPS 12V CPU 8PIN一個、EPS 12V CPU 4+4(8PIN)一個、SATA 15PIN四個，所以連同剛剛的模組線材提供的8個加起來就是最多有12個SATA電源可以使用！另外就是還有一個搭配iPower Meter的6PIN專用線。

因為火力強大所以更要有軍事化設備的低調，很多iT/3C裝置都強調軍事塗裝，說真的這一款他的漆料與塗裝才讓熊覺得真的跟美是裝備上的塗裝”感覺”最為相近，所以多拍兩張與您共享是一件合理的事！

圖 T32-T33 這樣的配色與塗裝是不是”感覺”有軍事設備的質感。

.

.







iPower Meter一瞥

之前開箱他牌POWER作測試與分享的時候，有高人指點對DC(直流電)數據應該要做一些檢測才是更專業的表現！但是怎奈相關設備並不便宜，所以除了Power Monitor、3用電表與一般掛式電錶之外…熊還是沒辦法入手專業直流電表與附載檢測設備…！不過採用這一組Thortech Thunderbolt Plus 850就幸福多了，雖然還是不能跟專業電表相比擬，但是有了像iPower Meter這樣的量測裝置，確實是提供了更為接近正確的直流數據與相關的轉換效率及溫度資訊，相信對沒有專業DC量具的玩家或是評測人員應該是不無小補！

圖 T34-T37 5.25”大小設計的iPower Meter。

.

.

.

.

透過面板可以切換監控耗電瓦數、轉換效率表現、DC電壓、DC電流(這個是重點)，還可以切換風扇模式與華氏或攝氏的溫度單位。







入駐HTPC機殼游刃有餘

重量級的火牛…大家都怕龐然大物難以安裝，雖然前面已經標示出尺寸其實這一隻火牛沒有很大隻，但是數據有時候您很難想像，所以就利用才剛剛裝過的個人HTPC合宜電腦的ThermalTake ARMOR A30這一個中小型機殼來試裝與測試Thortech Thunderbolt Plus 850。

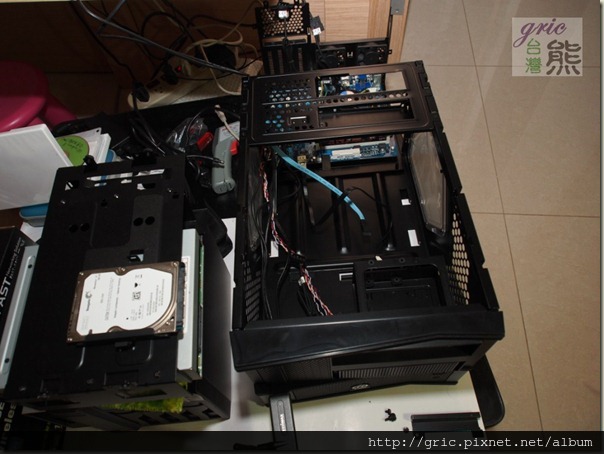

圖 T38-T40 掀開A30上蓋，取出硬碟/光碟機固定模組，將機板模組向後抽出，就可以開始安裝這顆大POWER。

.

.

.

圖 T41 A30裝上TP-TP850AFAG-7R還是OK沒問題！

.

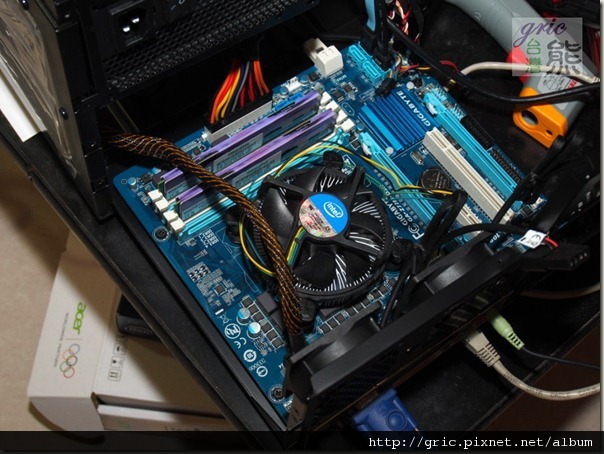

圖 T42-T43 裝備不多的話直接用內建的線材就搞定了，空間多寬敞啊~呵呵！

.

.

圖 T44 如果只是裝個像550T/560等等的顯卡甚至更高階的顯卡，也只要增加一條顯示卡供電模組電源線就搞定了！

.

如果因為用不到那麼多的線材…選Thortech Thunderbolt Plus 系列的POWER會不會太OVER一點？熊的答案是…這台HTPC您有發現嗎？他還有擴充的空間，這A30的機殼硬碟與其他裝置還真的可以裝不少顆，還有可以CrossFire或是SLI的機會，所以不會太OVER啦！尤其是看了下面這張圖…玩家與講究爽度的人應該會覺得OK的啦！

圖 T45 這樣看起來有沒有和您的胃口或是期望呢？！

.







實機測試平台規格

Gigabyte GA-Z77M-D3H

intel Core i3-3225

WinChip DDR3-1333 4GBx2

Seagate Momentus XT 750GB

Pionner BD-ROM BDC-202

ThermalTake ARMOR A30

Windows 8 企業評估版

Lantic GTX-550Ti



受測試設備為

Thortech Thunderbolt Plus 850 TP-TP850AFAG-7R電源供應器







先由iPower Meter開始

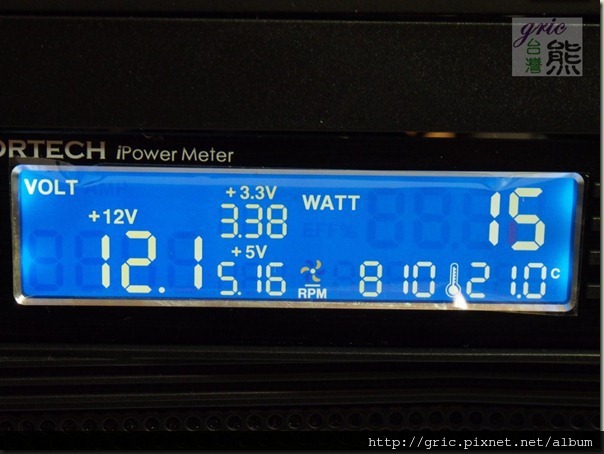

圖 T46 iPower Meter顯示諸元，由左至右分別是：DC +12V電壓資訊，+3.3V / +5V 資訊，風扇轉速與溫度資訊，然後是右上角的大數字是耗電瓦數，這樣的三大區塊。

.

圖 T47 當按下右邊的WATT/EFF按鈕之後右上的大數字變成是轉換效率百分比(EFF%)！這裡因為是輕負載…所以62.38是合理的啦。

.

圖 T48 當按下右邊Volt/AMP按鈕後可以看見左邊上方出現安培AMP的標示，這時候可以看到+12V 0.12A / +5V 2.04A / +3.3V 0.83A 等直流電流數值。

.

圖 T49當按下右邊FAN MODE風扇控制鈕按下去會强制由800多轉拉高到1800~2000多轉之問,立馬提升了機內的散熱能力,但是也必須捨去低噪安靜的好處,可以依你的實際需求來選用也就是這顆Power的好處。。這時請注意電力消耗瓦數(WATT)也跟著提高了！

.

圖 T50 當按下右邊C / F按鈕後可以看見溫度單位變成華氏°F了。

.







在有限設備內提高附載儘量公正驗證金牌的轉換效率

低附載無法顯示高效能轉換效率而正確與公平的驗證金牌90%以上的功力，所以熊在手邊有限設備的情形下加上了一片Nvidia GTX-550Ti顯示卡！

圖 T51-T52 只要多一條顯卡模組電源線，所以整個空間還是不會被擠壓到。另外由iPower Meter也可以立馬發現WATT由15提升到56，當然這時候還沒有燒機進行測試所以是輕載狀態。

.

.







AC與DC電力資訊

在分享OCCT考甜甜圈的測試數據之前，先將Power Monitor與iPower Meter相關量測到的數據呈現與您分享。

圖 T53 OCCT所監測與顯示的電源資訊

.

圖 T54-T56 市電經Power Monitor測得的AC電力資訊 108.9V / 1.81A / 186W

.

.

.

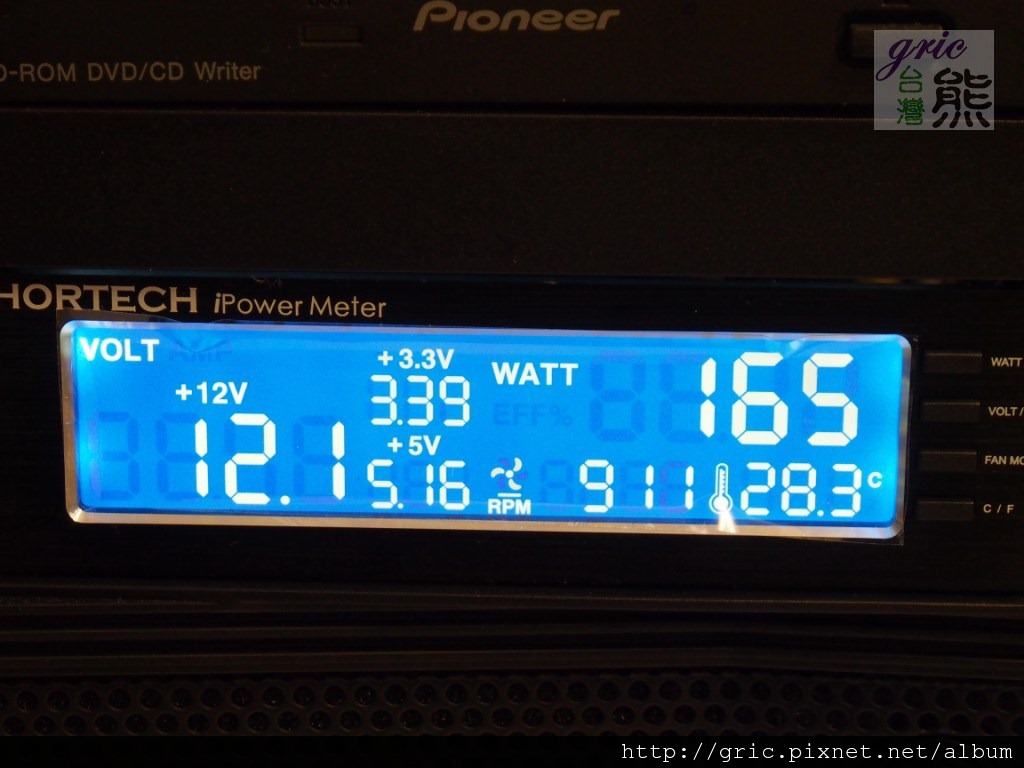

圖 T57 iPower Meter測得的主機相關DC電力資訊 +12.1V / + 5.16V / +3.39V / 165W

.

圖 T58-T59 Power Monitor側得知PF功率因素值92%與iPower Meter測得之EFF轉換效率91.53%，都超過90%。

.

.

所以經過驗證Thortech Thunderbolt Plus 850 TP-TP850AFAG-7R電源供應器確實是有達到80 PLUS 金牌認證該有的>90%的展現。







OCCT燒機測試一小時數據分享

這一個Section就請您自己一張一張圖表瞧瞧咯，也可以叫出其他您有興趣或是熟悉的POWER有OCCT測是圖表的分享文來做一個比對，對特性與表現作另一番的認識。

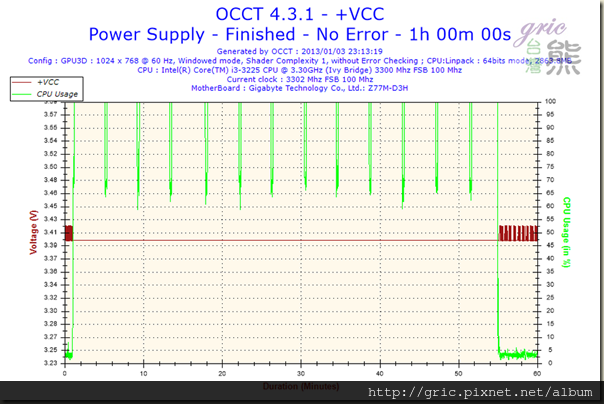

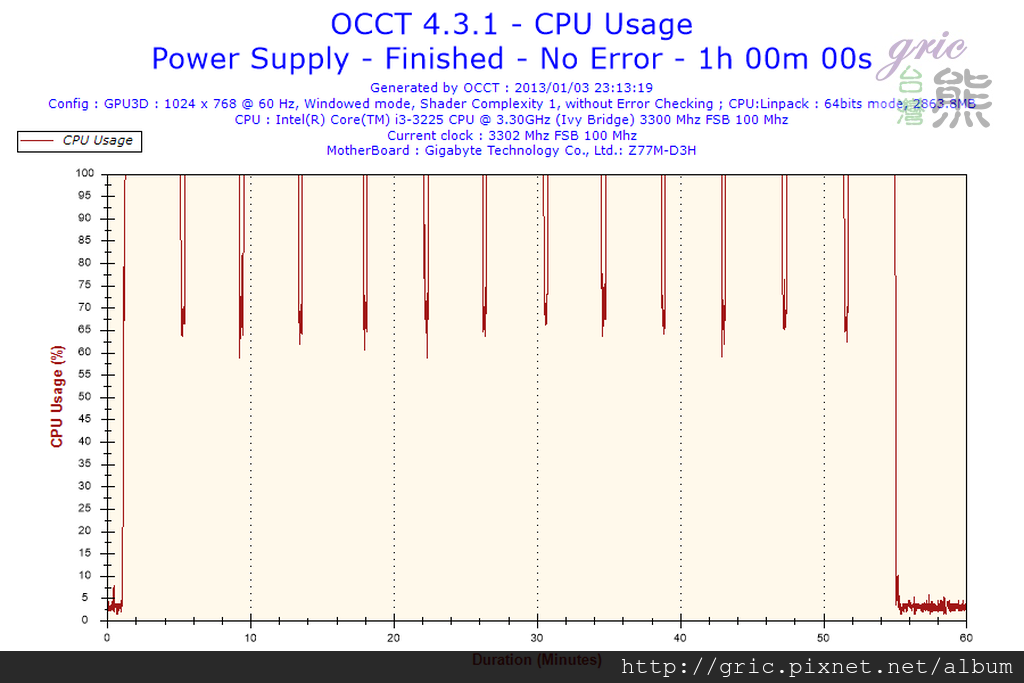

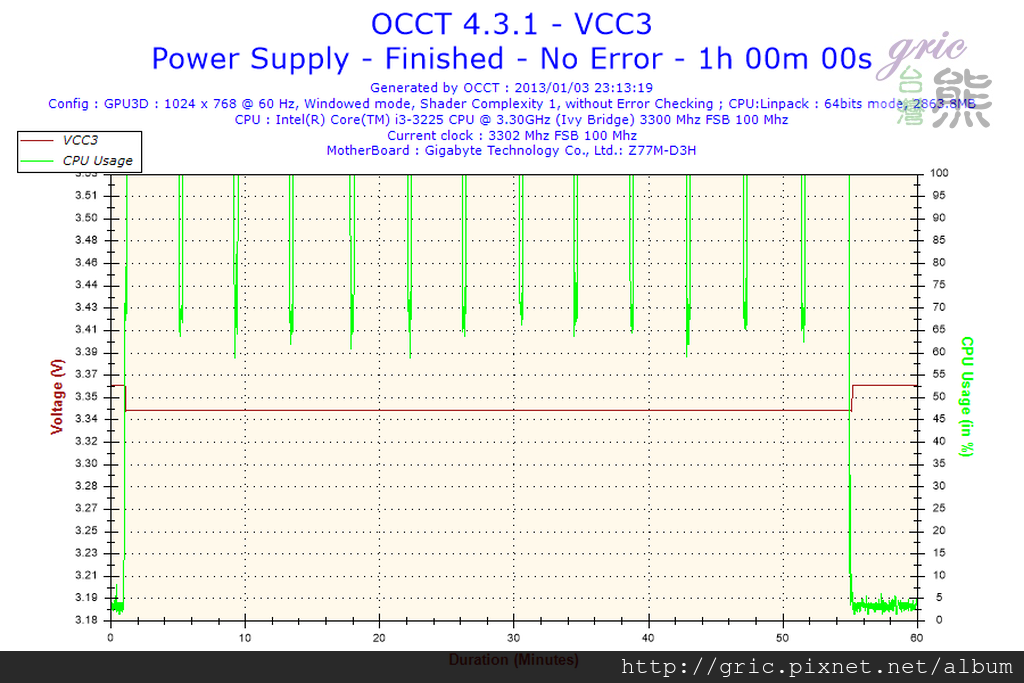

圖 T60-T75 採用OCCT 4.3.1進行測試，POWER FAN MODE為靜音模式，全程無錯誤。











有一個優點大家比較容易忽略

用大機殼的人、還有不常開開關關的使用者而言，這應該不會覺得是一個值得關注的優點，但是對於像是ARMOR A30這類型的HTPC機殼或是Half Tower且POWER上置式的機殼，這應該是一個優點！那就是Fan delay設計，就是關機後風扇持續運作協助將POWER本身與機箱內的餘熱繼續排出的設計。

圖 T78、T79的影片還有圖T80看過以後您應該就了解Thortech Thunderbolt Plus 850 TP-TP850AFAG-7R電源供應器的Fan delay是在做啥了！當然為了讓大家可以看清楚所以是將Thunderbolt Plus 850移到機外利用另一組平台進行測試跟您分享！

.

.

影片不能內嵌播放時請點擊這裡連結播放：http://youtu.be/BXqzFsQ43Fg

.

這樣的風扇延遲關閉設計以這一次的測試平台ARMOR A30來講真的是非常適合，因為POWER的風扇剛好整個罩住CPU與CPU供電模組的正上方，所以關機後繼續將熱氣持續排出對設備當然是有幫助的。







測試心得

對Thortech Thunderbolt Plus 850 TP-TP850AFAG-7R電源供應器花的不少的時間進行測試與功能的了解，當然沒有拆殼與剪線這樣的破壞測試分享是熊的一貫做法，所以對於廠商所標示之數據與安規等熊沒有在測試中做到的與呈現的部分只能選擇相信廠商的誠信行為，也相信廠商敢提出五年保固還有相對的安規資訊，因該也不敢在現在消費保護規範嚴謹的時代隨便寫寫。一如文中的測試心得與對質感的觀察，熊是相當喜歡這一顆POWER！但是對他一起跳就是800W，導致很多高質感玩家可能不會輕易採用是覺得可惜了一點，如果能有600~800之間的產品線出來相信價格也會親民一些，採用的玩家應該也有機會多一些。不過換個角度來看高階與超級玩家及高質感使用者手上已經採用了一堆高端的怪獸設備，這時候給一個夠力夠威有質感具戰鬥力的POWER應該是廠商的想法，似乎也是應該有的市場考量，反正市場就是各取所需，您就看過參考參考…重點是您自己的使用需求與預算！以上就是熊的測試心得與感想跟您分享了！
