[熊愛3C]是時候了~!開箱ECS A75F-M2試試AMD Fusion APU內顯的定位到哪裡?

開學了~

問熊組裝規格與注意事項的人也多了!還有網友會問”推土機”何時來~!呵呵~! 效能與價格與規格的拉拔戰周而復始! ^_^”

然而測試或是推薦有時候擔心的就是誤差或是錯誤的第一手、尤其iT / 3C 商品更是如此,科技商品為求時效與商業競爭爭取時效第一手推出或是搶先推出在現在已是無可避免、甚至說已是常態,所以當多樣性產品組合更新時更要謹慎、像CPU/GPU/Chipset加上MB一起更新時就是大工程! 所以要玩過測過才能給大家一些意見參考參考!

不過現在情形已經稍稍改變、自AMD併購ATi後立即喊出”Fusion”計畫迄今,成熟的Fusion商品APU (AMD Fusion A 系列加速處理器(APU) 在2011/06/15已經正式推出,這時候CPU/GPU/Chipset一樣是三項同步大更新、但對MB廠商的挑戰與考驗卻沒有增加太多的複雜度,所以有廠商有機會在這階層商品一推出來之時就推出便宜又具C/P值得主機板了!這情形讓消費者有機會不用再猶豫太久與等待太久、是好事一件!

但APU到底有那些改變與增強的重點?

AMD說”AMD資深副總裁暨產品事業群總經理Rick Bergman表示,AMD A系列APU代表AMD一個重大轉捩點,亦是自從微處理器發明以來,業界最大幅度的架構變革。它預示未來全新的運算經驗,並為筆記型電腦與個人電腦帶來前所未有的繪圖與影音效能。”

A01

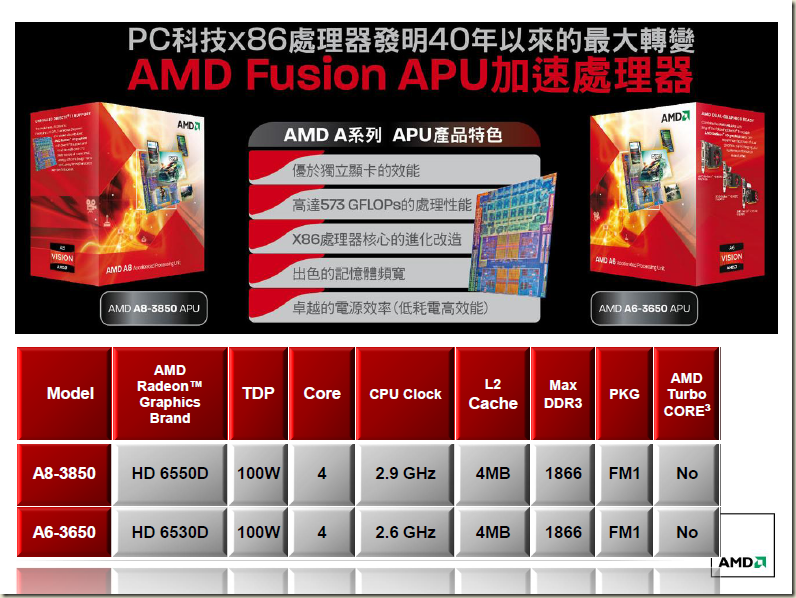

由上面這張來自AMD的圖片中熊覺得最直接的明顯的就是CPU名稱的改變不再叫CPU而是改稱APU、而APU產品名稱也改為 A4/A8/A6(最近A5露出咯~!),接著注意到的是”AMD Dual Graphics 雙顯技術”…還有列在其他文宣的DX11與Turbo Core 2.0…。

下圖是AMD APU 2011下半年產品的計畫。

A02



A03



AMD這次搶得頭香、是晶片組”原生”支援USB 3.0,所以AMD自然也好好的給他宣傳了一下!而這晶片組命名為A75!

A04

A05

USB 3.0與USB 2.0效能差距對使用者來講是真的很具吸引力,當然有吸引力的”重點”還有顯示”效能”與”功能”!

AMD 在內顯上強調提升非常之多、可以打趴i牌,因為它直接支援DirectX 11 / Eyefinity 以及直接原生提供Dual Graphic雙顯技術(這一點intel採用透過第三方晶片也可以達成類似功能可參閱: 台灣熊深入王團一探效能提昇457%的祕辛與地表最強顯卡的秘技 一文 )

A06



所以 APU + A75晶片組確實對使用者有一定的吸引力,但是目前推出的(主流)APU以 A6-3650 與 A8-3850為主,尤其是前者AMd APU A6-3650較為常見,但是APU本身的價格…AMD官方說:「 AMD A8-3850桌上型處理器的CPU時脈為2.9GHz,GPU為600MHz,內建400個Radeon™核心,並包含4MB 的L2快取記憶體,散熱設計功率(TDP)為100瓦,媒體建議售價為新台幣4,500元(含稅)。
AMD A6-3650桌上型處理器的CPU時脈為2.6GHz,GPU為443MHz,內建320個Radeon™核心,並包含4MB 的L2快取記憶體,散熱設計功率(TDP)為100瓦,媒體建議售價為新台幣3,900元(含稅)。」

市場說:「AMD A6-3650 35xx~36xx」…價格是還OK啦!對應這樣的效能與規格、但是C/P值就相對的顯得討不到好處,所以熊就針對”晶片組”下手…對啦!找一片超值的主機板只有這樣才能讓AMD APU 桌機平台C/P值亮眼、讓使用者眼亮,這樣才買得下手、裝得上機對吧!

A07

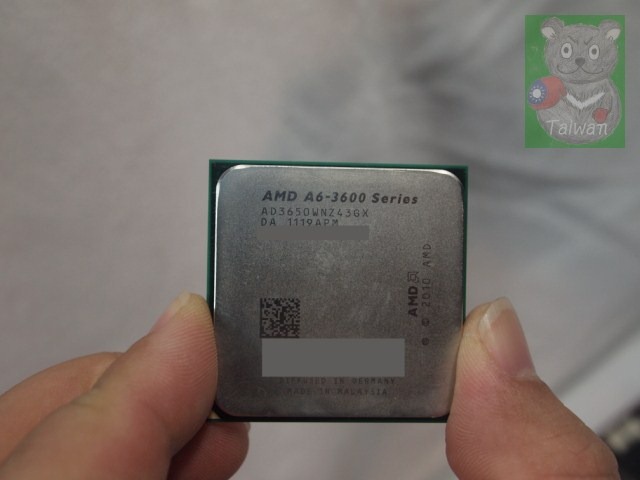

那就 AMD A6-3650 咯!

A8



講到超值、就想到熊之前測試過的 分享不分大小事-鐵人賽8/30組超值、效能、爽度兼具的電腦那麼難嗎?讓台灣熊試試1.開箱ECS MCP61M-M3 就真的是讓C/P值高到爆,13xx元左右的主機板加上稍微貴一點的CPU成果是不錯的!不過巧合的不只是這樣的組合方式、碰巧這一組也是AMD平台組合,所以就由ECS(精英電腦)下手、找找有沒有能提升APU阿普平台C/P值得超值好物!

E01

應該就是他了! ECS A75F-M2 官方說價格在24xx左右、市場說在2千左右,這樣APU+MB=5,5xx~5,6xx左右、組一台萬把元效能機應該是不錯的基礎起點。



話不多說~~開箱啦!

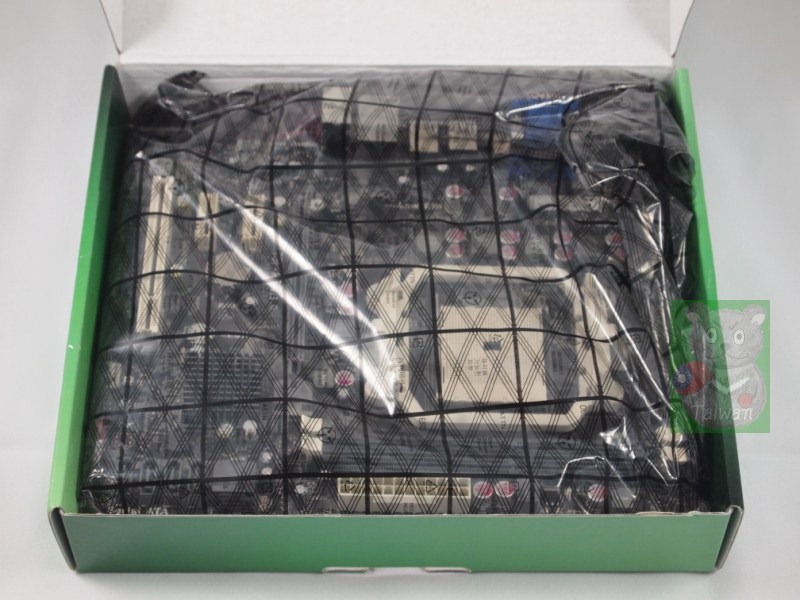

這是一片Micro-ATX規格的主機板。

E02



配件簡單、手冊/DVD/SATA *2/背板與簡要說明書。

E03



配色簡單、用料以這價位來講算是不錯,主要區域都是採用固態電容、便宜也要兼顧穩定與耐用,這一點比之前那片超值主機板定位好!

E04

E05

E06

24Pin+4Pin的電源組成,還保留了一組PCI介面、另外SATA接頭四個向上兩個向前數量OK,PCI-E x16前端的鯨魚尾鰭式的卡榫對顯卡的固定與拆卸加分不少!熊喜歡~!



白色USB 2.0右邊灰色的是USB接頭、他還可以幫Mobile Device充電喔!(像iPhone、iPad’、Galaxy Tab 、HTC …)

E07

不只有前置19Pin的USB 3.0連結腳座,更讓人喜歡的是他連Com Port(RS-232)與LPT Port(Parallel Port)也都保留有連接的腳位、用的到的人這是很珍貴的訊息喔!



換個角度再看一下。

E08

E09

E10

後面的介面有PS2 x1 / USB 2.0 x6 / USB 3.0 x2 / D-Sub / HDMI / Giga-Enthernet / 3孔音效組成,此主機板採用AMI BIOS。(最近AMI好像活回來了~~~)



E11

這次主機板背面倒是意料外的簡單與乾淨。

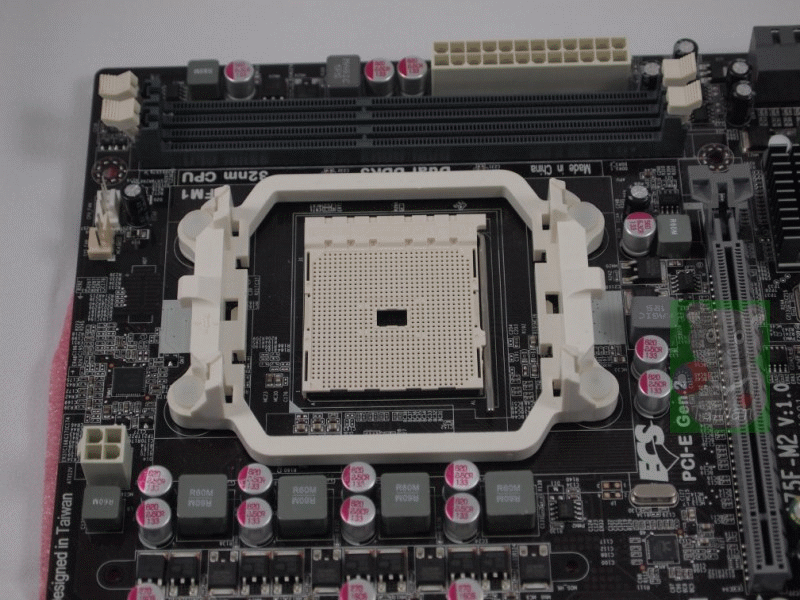

接下來就裝上AMD APU A6-3650咯!依序就是: 打開 → 放上APU (CPU) → 關上 → 上散熱膏 → 安裝散熱器

E12

這裡採用手上既有的舊型Cooler Master CPU散熱器、AMD對使用者與周邊零件商算是很友善的之前的AM2/AM2+/AM3規格的散熱器一樣可以使用,不過如果是AMD官方之前在AM2/AM2+/AM3搭CPU過來的散熱器是夠用、但是想要效果好一點可能還是換一下比較好!



使用KingSton HyperX DDR3-1600 2G x2 的記憶體 ( KHX1600C9D3X2K2/4GX ) 電壓 1.65V、安心測試。

E13

E14

裝上記憶體咯!

E14-2

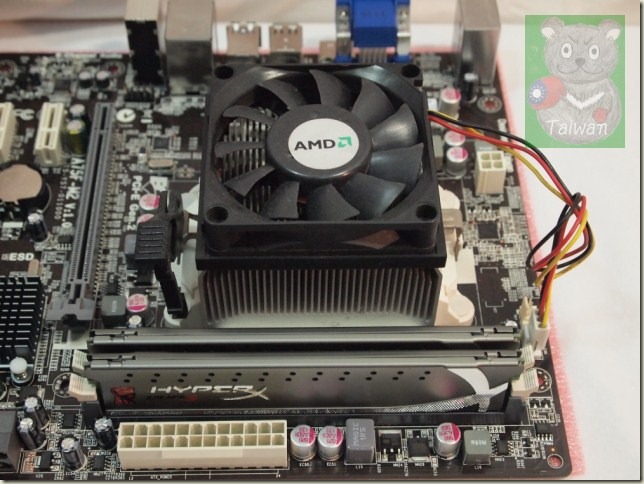

另外這張就是採用AMD AM2/AM2+ 原廠所附的散熱器組裝起來的樣子!E14-1

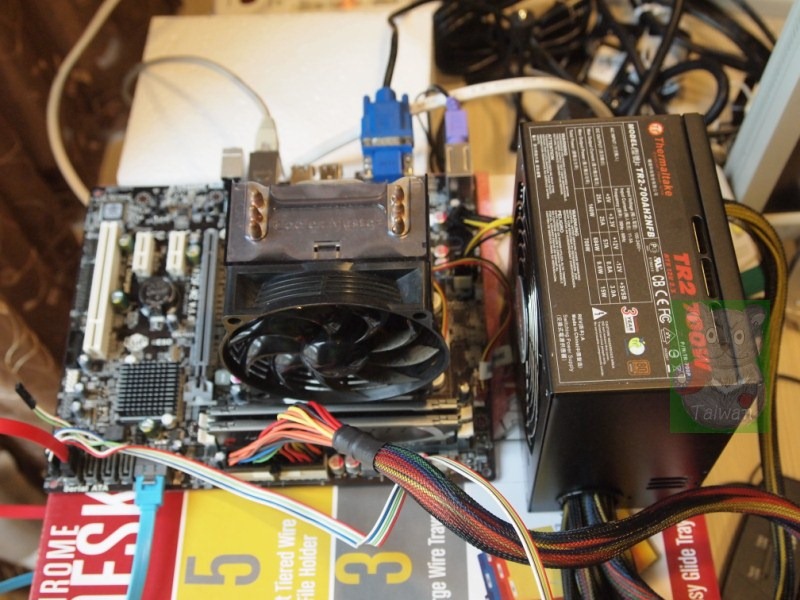

手邊剛好有一顆TT TR2-700W 的Power 當然就使用這顆夠力又令人安心的的大傢伙咯!

 E15

準備就緒…接下來就開機先簡測一下咯!





開機~

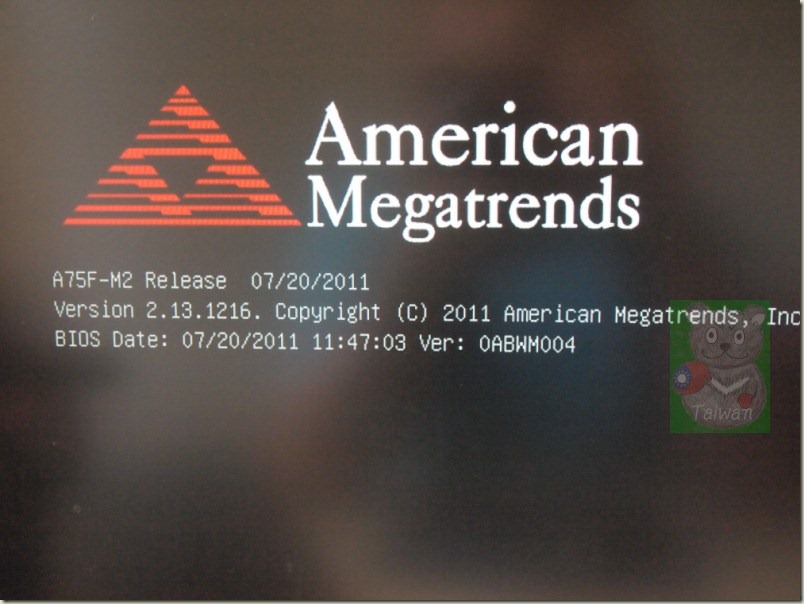

印入眼簾的是大大的AMI LOGO 與精英 A75F-M2 / BIOS 07/20/2011 Ver. 2.13.1216版 的文字訊息。

E16

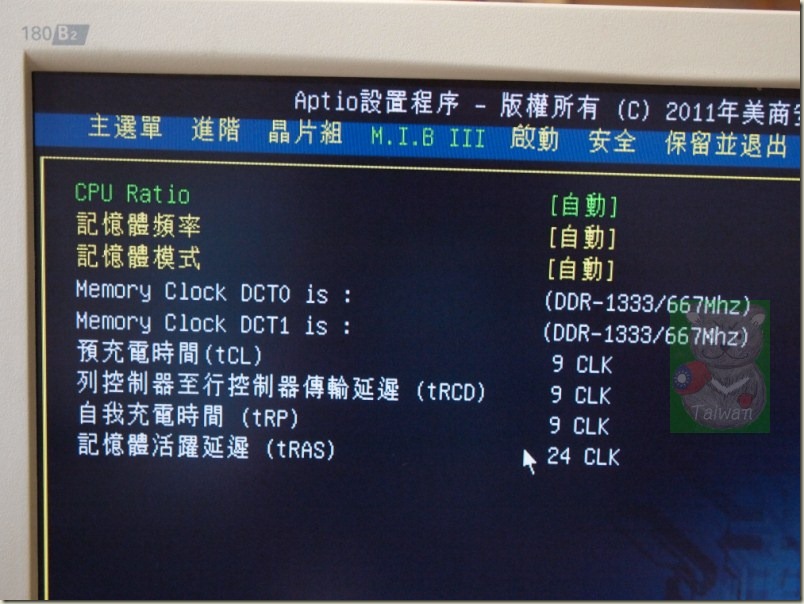

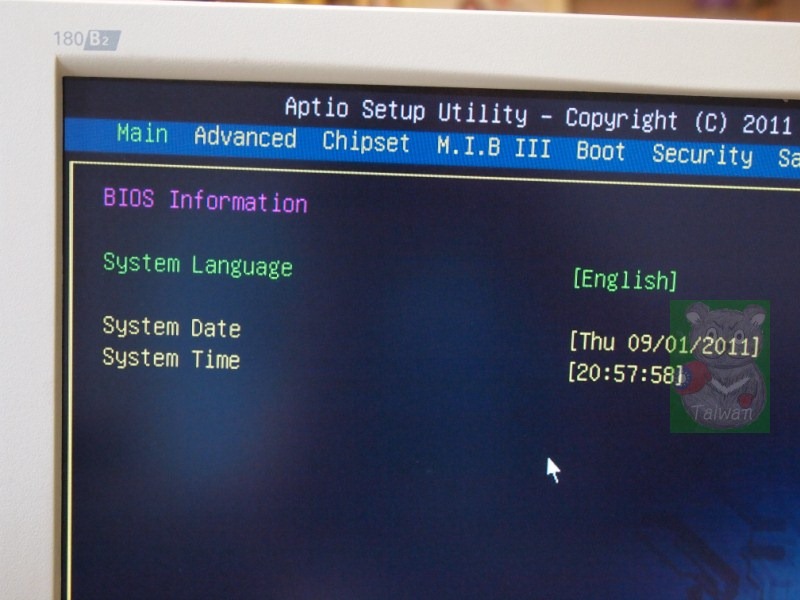

進入BIOS、BIOS語言選項有時國語言,順便進去改一下記憶體的頻率資料。

E17

E18

E19

記得充新開機與確認一下!

E20



E21

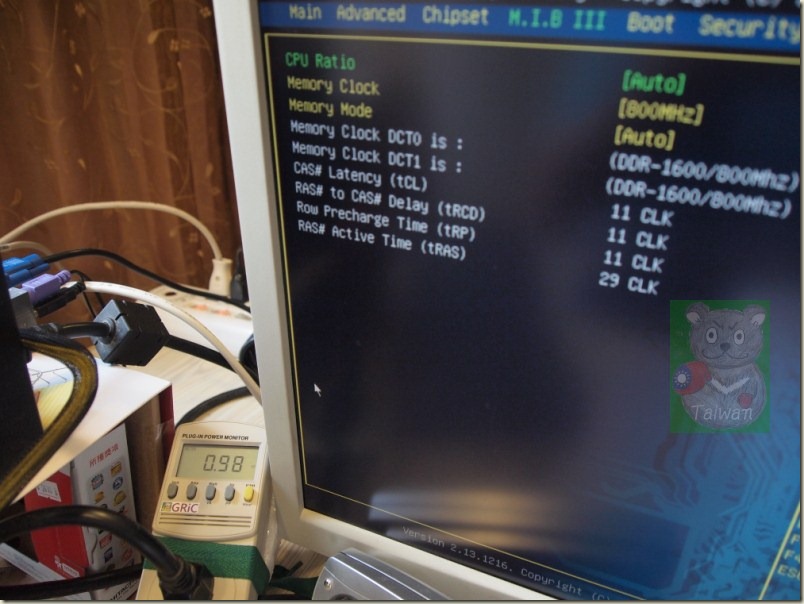

OK~確認是DDR-1600/800MHz。(預設會抓到DDR-1333/667MHz)

看一下此刻電力校消耗狀況,125W、PF=0.98。

E22

E23



接下來開機進入Windows 7~

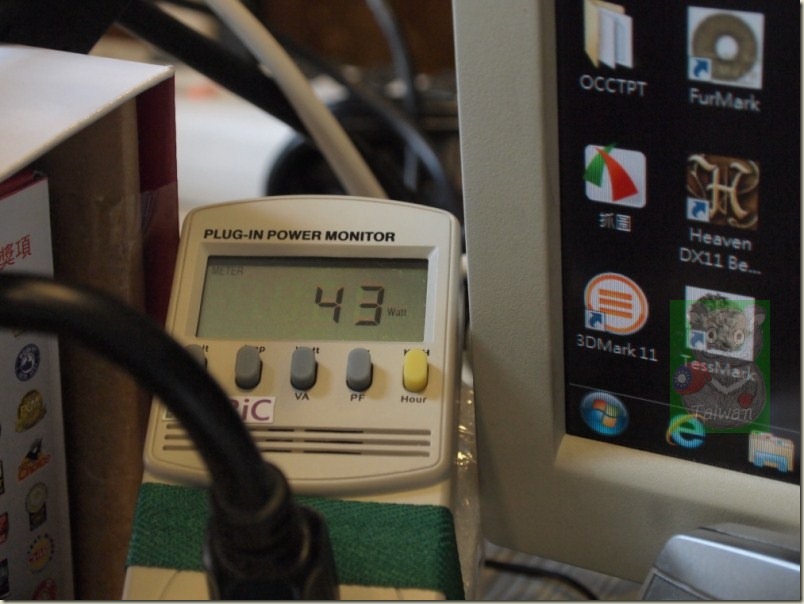

先看一下耗電狀況!43 W~~~喔!省電喔~)PF=0.93 這應該是托TT TR2 80PLUS銅牌認證這顆電源供應器之福!(有興趣可以看一下熊之前的分享文 台灣熊開箱效能型電腦與高階顯卡良伴 Thermaltake TR2 700W看看有何好料~ )

E24

E25

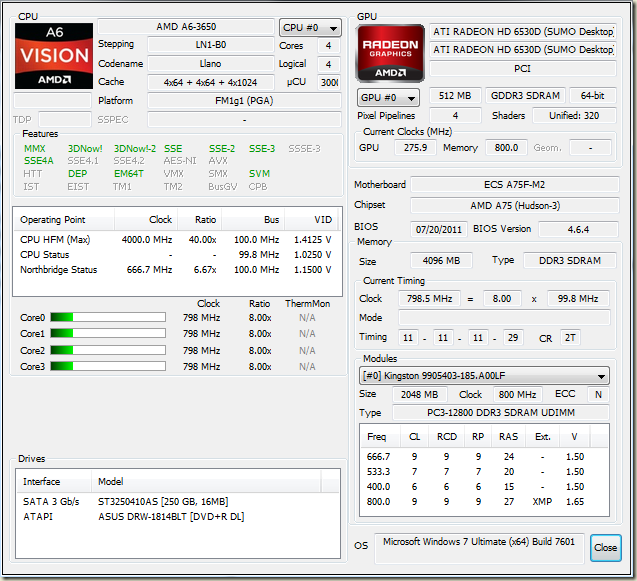

看看這一組硬體現在的諸元吧!

AMD A6-3650 APU with HD Graphics 2595.7MHz (比2.6GHz稍低一點點沒有超頻)

ECS A75F-M2

ST3250410AS

KingSton 995403-185.A DDR3(1600) PC3-12800 / clock 800MHz 11-11-11-29

ASUS DRW-1814BLT

ATi RADEON HD 6530D GDDR3-512MB / 64bit GPU 275.9 MHz

Thermaltake TR2-700AH2NFB 700W PowerE26

E27

還有 MicroSoft Windows 7 Ultimate 64Bits OS



既然是簡測當然要看一下Windows 7效能指數咯!

E28

E29

E30

7.2 / 4.5 / 4.7 / 6.2 / 5.9

CPU指數 7.2 看來 APU A6-3650 這顆四核心CPU還不錯!

遊戲效能指數 6.2 這樣內顯成績果然比i牌內顯好很多。

不過…4G的記憶體在不更動Windows 7任何設定的前題下卻只抓到 1.48G可用,還有DDR3-1600的記憶體效能成績只有4.5,而且Windows Aero的桌面效能指數只有4.7(這有可能是因為前面的記憶體指數所拖累到的…),明顯還有需要檢查與了解的地方,這謎題就等下一篇小能測試分享再來跟大家一起分享答案咯!

如果看文的您有相同的經驗或是解決的方法,也可以發上來跟熊一起分享與討論喔!如果有您的指點熊的分享應該會更臻完美! ^_^



最後是ECS A75F-M2 菁英官方提供的一些特點說明、也提供給想要使用這片主機板的讀者參考!



Summary of A75F-M2 :

ECS Green Series A75F-M2 supports AMD latest generation FM1 socket for A Series Processors platform.

A Series Processors will replace AM3 Athlon Series CPU gradually and the market share will up to 50% at Q4’ 2011.

Supporting USB3.0 + SATA 6G for 10X transfer speed with the high capacity and high-speed, special designed with EZ charger technology for user friendly.

Providing All Solid Capacitors for the CPU, Memory and Chipset power supply area for good quality & longevity.

Providing 4 times more safe with ESD protection for VGA, DVI, HDMI, USB and Lan ports.

Coming with A Series Processors amazing GPU and Multi-Core, A75F-M2 provide amazing performance than Last Generation even Intel 2010 new platform.

Saving more money by purchasing ECS A75F-M2 MB instead of one more mainstream VGA card

Supporting UVD 3, DX11, Dual Graphics feature for the added visual experience.

New uEFI BIOS with M.I.BIII, Multi-Language and GUI interface for user-friendly interface.

Bundled with ECS iEZ utility: eBLU/ eDLU/ eSF/ eBoost and Norton anti-virus software, and getting amazing CPU performance by eBoost.



重點熊都用“粗體”字幫您標示出來咯!所以就不另佔篇幅了 !  下一篇見啦 !
