台灣熊與VIVOTEK網路攝影機的第一次接觸,造型特殊的CC8130 PoE IPCAM簡單開箱分享!





^()^ 熊言熊語

電腦與通訊及消費型電子這3個C,隨著數位生活的更臻完整,也開始變形與更為複雜。而針對複雜的科技,不只廠商想要易用化,相信使用者更希望能知其然知其所以然,能夠知道這些設備的用途、彼此間的關聯與如何搭配使用。所以台灣熊持續與不斷的以實證的原則與方式,對各類設備進行整合與開箱測試,以實際的應用案例,還有依需求建立的規劃與整合,針對單品開箱評測、系統與套件整合進行測試實證,雖然需要耗費相當多的時間,但看到一篇篇的資料、數據、應用文章紀錄與堆砌起來,自己尤其中收穫很多,真的印證做中學的道理。也希望藉由這些文章的分享,遇到有緣人,使這些文章內含的資訊昇華為有用的知識,而能為您所用! ^_^

圖 C01 這好長一陣子,由電腦、元件、週邊…,到硬碟、儲存設備、NAS…,乃至IPCAM與NVR等整合智慧手持裝置應用、NAS等的安全監控錄影…,真的覺得iT的專業不只千百種,真的!這次熊是打算實作將VIVOTEK的IPCAM搭配新上市不久身懷絕技的華芸AS-302T,還有大容量針對7×24使用環境的希捷4TB NAS專用硬碟,匹配在一起進行測試。看看經過實作可以達到什麼樣的效果,有沒有什麼樣的問題或是注意事項,還有建置與使用的過程紀錄,提供大家與廠商各自就需要的部分進行參考。

C01.

這一次的測試專題,台灣熊將它分成三個篇幅來寫,針對不同角度的切入提供大家參考,其中包括一篇是透過網路供電的PoE網路攝影機的簡單開箱,雖然沒有在這次的專案中運作起來,但是還是將他簡單實證測一下給大家了解IPCAM還是有供電規格上的差異,所以千萬不要買錯,不要看到有鏡頭、甚至因為看來更簡潔漂亮就下手,買錯了不能用就可惜了。相對地如果你有支援PoE的設備,然後買到外觀漂亮又實用的IPCAM,你就爽度100%了。至於PoE的相關分享文章,可以參考台灣熊之前的分享。

系列測試專題如下:

台灣熊與ViVoTek網路攝影機的第一次接觸,造型特殊的CC8130 PoE IPCAM簡單開箱分享!

由VIVOTEK網路攝影機出發搭配華芸AS-302T搭載SEAGATE NAS HDD,開箱IPCAM實測

由ASUSTOR NAS觀點出發搭載SEAGATE NAS HDD整合VIVOTEK IP8131W實測,含開箱AS-302T!





^()^熊與您分享

熊想…,科技為用而設計,所以人為用而學也絕對是合理的事,當然有為學而閱讀者更是可佩,為興趣而看文者同好也(握手~),所以這一系列就不拘泥於所有設備先開箱介紹之後再一一加入測試。而是以不同設備角度的導入觀點來實作測試,哪個設備會先用到就先開箱,其他設備就依序配合,先應用後開箱,所以要單品使用者、或是已有部分設備者,可以視需求選擇前面所列的三篇文章進行閱讀! ^_^

圖 C02 這一篇要分享的是VIVOTEK CC8130網路攝影機PoE IP-CAM !

C02.

分以下單元分享:

※VIVOTEK CC8130包裝外觀與規格

※開箱VIVOTEK CC8130網路攝影機

※簡單試一下提供使用注意事項

※熊熊想說…





^()^ VIVOTEK CC8130包裝外觀與規格

話說VIVOTEK CC8130的外型真的很特殊,基本上半圓柱型的外觀加上小巧,第一具備的就是”美型的外觀”。第二就是因為小巧與簡潔外觀使得對環境的衝擊性與”警示性的外在”精神壓迫感降低”!第三他的造型與某些室內自動芳香器還真有幾分神似,所以也算是隱匿性較高的機種,不用偽裝或是藏匿就很容易被訪客自動無視。所以對裝潢講究的家庭與重視辦公室氣氛氛圍的人應該會喜歡,尤其是需要安裝的地點無電源插頭、或不想因為大大的變壓器破壞視覺美感的人應該更愛。

圖 C03-C06 VIVOTEK簡單的白橘黑包裝,正面直接就點出CC8130的特點包括180度全景(Panoramic View)的廣角優點,釘掛於牆邊全面掌握。還有1280×800@30fps及H264/MJPEG支援與強調易安裝。

C03

C04

C05

C06.

VIVOTEK很大方的隨機搭配附贈32-CH的監控錄影VMS系統(Video Management Software)ST7501,不過這軟體的命名方式很特別就是了,感覺就像硬體型號^_^。



VIVOTEK 網路攝影機(Network Cameras)其他詳細規格( 官網 ):

晶睿通訊CC8130 PoE IPCAM

百萬像素、全景、尺寸輕巧、半圓柱狀形網路攝影機 CC8130、MIT!Multimedia SoC、Flash 128MB、RAM 128MB。

•100 萬畫素1/4″ Progressive CMOS感光元件

•固定焦距 1.3mm / F1.8

•最低照度 0.47 Lux, 50 IRE ( Color )

•具ePTZ功能、及4x digital zoom (IE plug-in)

•Audio input 有效距離5公尺

•即時 H.264 和 MJPEG 多模引擎壓縮技術 (雙模壓縮格式)

•水平 180 度全景(180° (horizontal)、100° (vertical)、180° (diagonal))

•內建符合 IEEE 802.3af 標準的乙太網路供電Class 1,10Base-T/100 BaseTX Ethernet (RJ-45)。

•支援10組即時監看登入

•提供眾多協定支援:IPv4, IPv6, TCP/IP, HTTP, HTTPS, UPnP, RTSP/RTP/RTCP, IGMP, SMTP, FTP, DHCP, NTP, DNS, DDNS, PPPoE, CoS, QoS, SNMP, 802.1X 。

•支援ONVIF

•兩年保固





^()^ 開箱VIVOTEK CC8130網路攝影機

會將俐落外型作為訴求的IPCAM應該不多,就趕緊開箱瞧瞧!

圖 C07-C08 除螺絲附件有塑膠袋外,其他都是環保包裝材質!

C07

C08.

接下來就是本體巡禮了!

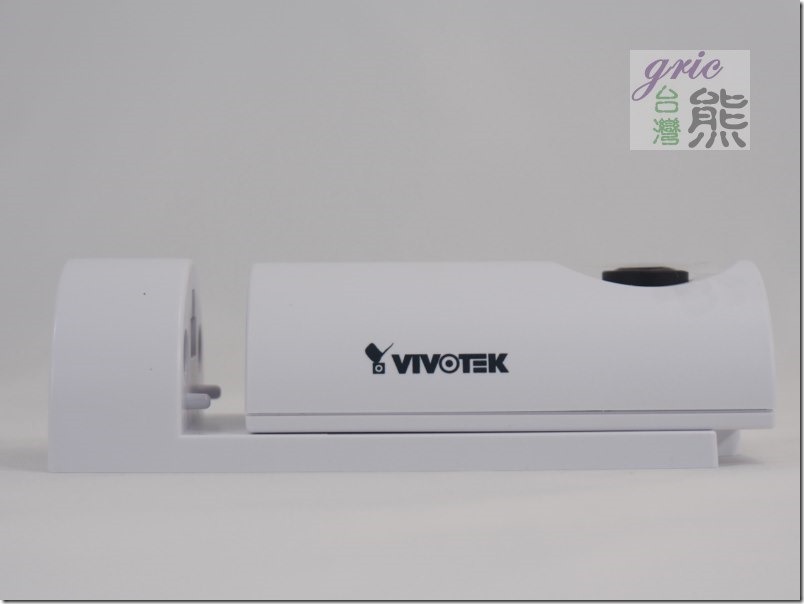

圖 C09-C13 整組CC8130各面視圖。

C09

C10

C11

C12

C13.

圖 C14 採用嵌合方式,所以往上端推即可分離!

C14.

圖 C15-C16 背後的小設計針對需要進行特殊的”裝入”或是”背式固定”還有單獨不要底座時的固定方式可以使用!

C15

C16.

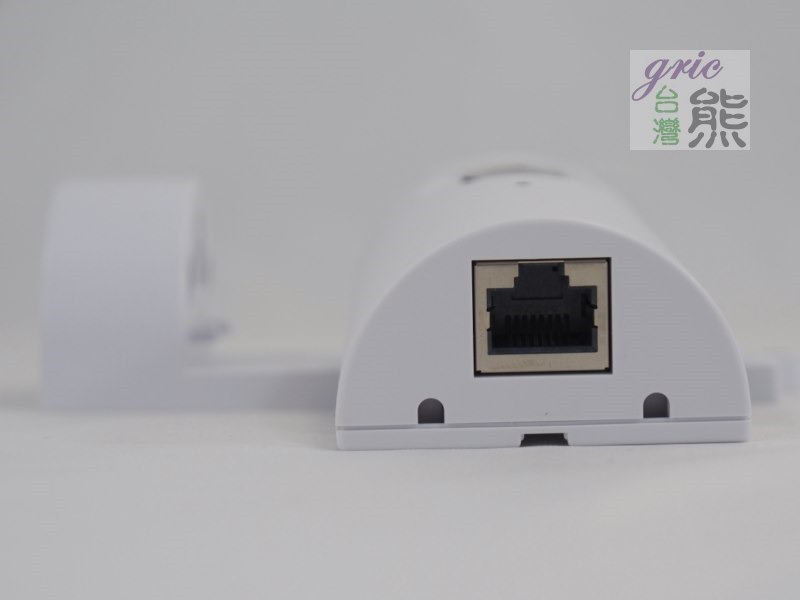

圖 C17-C20 RJ45孔在底端,線材插入與取出有點小技巧,還有退出網路線需要一隻如圖C20所示的退線桿,不然你的網路線可能拔不出來喔!

C17

C18

C19

C20.

如果您是非專業但想自己安裝,那熊建議與提醒網路線選購時要選沒有包覆型膠套保護的那種,不然會卡在洞口進不去!





^()^ 簡單試一下提供使用注意事項

熊的習慣常看文的都知道,接下來就是實際測試一下!

圖 C21-C22 一如預期皆在一般的集線器上,CC8130是不會動的,因為CC8130是走乙太網路供電設計,而一般網路集線器多數是不支援PoE功能,所以接上後沒有供電是正常的!而熊還是要實際插上去是希望讀者能在採購時會去注意到這個小地方,所以可以進行這樣的測試。

C21

C22.

反之,如果您的集線器有PoE功能,但是IPCAM沒有支援PoE那可不可以搭配使用?答案是肯定的,可以!因為PoE交換器會自動偵測,所以一般型有變壓器的IPCAM,插上電源後再接到支援PoE的交換器或是錄影設備時是可以使用的。

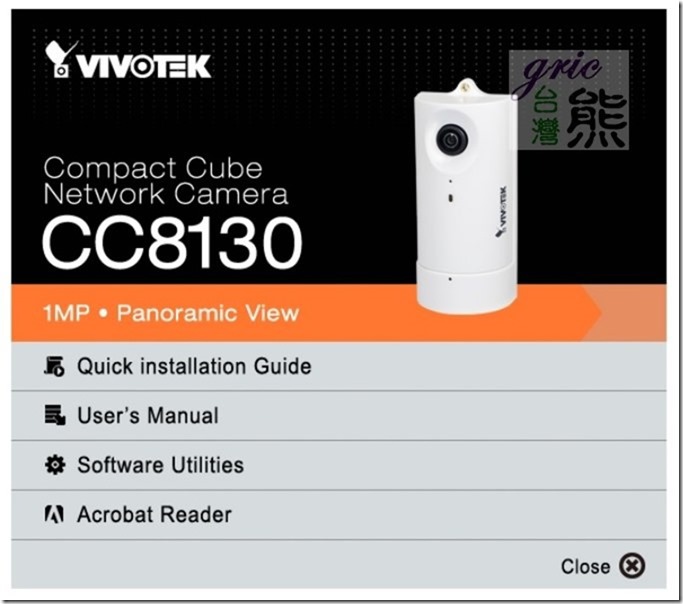

圖 C23-C24 即便是不能通電實測CC8130的f1.3mm/F1.8全景效果,但是還是看一下VIVOTEK自豪的易安裝軟體提供的訊息。以下的電子說明書就有提供解決…萬一你買了CC8130才發現自己的設備沒有支援PoE的時候,你的解決方式。

C23

C24.

看到圖C24應該很容易了解,就因為VIVOTEK 晶睿通訊在送測的時候沒有搭附外接的PoE供電設備,而一般的NAS是一定不會支援PoE的,NVR也不一定支援,像熊之前開箱測試的NVR就有搭直接可以支援PoE鏡頭的,還有需要搭配PoE交換器才能支援PoE攝影鏡頭的,所以再次提醒如果是非專業的玩家,在選購的時候要留意這很重要的一點。





^()^熊熊想說

VIVOTEK CC8130的外觀與鏡頭規格,尤其是180度全景確實是非常吸引人的特點!加上外觀的特色與採用PoE的供電方式,使得它的應用與可安裝地點多出了非常多的創意與想像,相信對不管是裝潢講究、畫質要求還有特殊安裝環境需求的人都是一個不錯的設備。這次礙於設備支援台灣熊不能抓鏡頭畫面給大家看,但相信之後應該還有機會請VIVOTEK再次送測,如有進一步訊息再跟大家分享。

圖 C25 硬體設備需要考量之外,相關的設定與操作的軟體也是需要注意的,CC8130的安裝與採用的ST7501 VMS軟體,與接下來要開箱評測的IP8131W是相同的,為求實作與畫面的正確性與Step by Step導引,所以CC8130相同的軟體分享就併入到IP8131W的分享文章中一起分享,有需要參考設定與軟體的就請移駕相關系列文章閱讀!

C25.

這一篇分享就到這裡咯~下一篇分享見啦!

PS: 光碟裡VIVOTEK將ST7501軟體標為Central Management Software (CMS),但根據最新訊息VIVOTEK已逐漸將其改稱為Video Management Software (VMS),以上補充說明!
