[電腦組裝-系列文]來組一台風格不同的電競電腦好了[開箱篇]技嘉GA AB350-GAMING3開箱含R7 1700系統效能測試!

這一波AMD確實造成話題,大家相當關注!同時隨著R5系列CPU的登場,讓大家看到AMD這次果真是準備好了~來真的!因為R5的出現也就持續了這一波AMD新CPU與新晶片組的熱度,也讓R7的能見度增高,有後續且按步就班的系列CPU推出來,這樣消除高階玩家心中的不確定性,要入手也才會更安心對吧!

C01§ C01



(^()^) 自己的風格電腦自己配自己裝

組裝一台電腦的主要核心,硬體部份就是CPU、MB、RAM、SSD…等。AMD R7 1700沒有內建顯示功能,所以就要加上顯示卡。其他搭配組件還有POWER、機殼、DVDRW(非必要)、USB隨身碟(可以製作開機USB系統安裝碟),週邊I/O介面的就KEYBOARD、MOUSE、SPEAKER…不過現在採用耳機麥克風的越來越多,尤其是電腦遊戲玩家都滿喜歡採用電競耳機。這也是這次做一整個AMD電競PC組裝系列文的一個構想,由內到外、從硬到軟、主機到週邊整個試裝與實測,讓有需要的網友可以作為參考。



C02§ C02

這一篇是組裝AMD平台中高階電競主機的系列文之一,前面分享的有組裝菜單篇(*註)、裝機前系統安裝碟的準備與USB碟效能測試篇(**註),接下來就是進入組裝的重頭戲,就是組裝元件的開箱與系統效能的測試。

*註    [電腦組裝-系列文] 來組一台風格不同的電競電腦好了[菜單篇]看AMD+Gigabyte+PATRiOT的組裝清單



**註   [教學文][電腦組裝-系列文]來組一台風格不同的電競電腦好了[預備篇]製作windows 10系統安裝碟含PATRiOT VIPER 256GB USB碟開箱實測



C03§ C03

因為有前面的系列文章,所以就不多說直接開始組裝元件中最主要CPU、記憶體、顯示卡與乘載他們的主機板,及安裝作業系統的儲存裝置陸續開箱!主機板開箱搭配R1700 CPU、RX480顯示卡,還有另兩項組件一起進行的系統效能就在這一篇,個別組件記憶體PATRiOT VIPER PC4-19200 DDR4-2400MHz 16GB記憶體、PATRiOT HELLFIRE 240GB M.2 2280 PCIe NVMe SSD以及各自進一步有關效能測試,就另外分別分享。所以不管是對整組、對主機板特色,或是對個別元件有興趣的,就可以各自選看想要知道的硬體文章!



(^()^) 喜歡GA-AB350-GAMING3幾個特點


話不多說就直接讓這次的主角GA-AB350-GAMING3登場!

主機板的重要性光由名稱就知道,但雖然他重要,卻也常常因為其他零件在規格上的容易辨識及呈現而容易被忽視。大家會在乎記憶體是8G、16G…這樣容量上的數據,而忽略主機板上的晶片組、I/O上的一些介面等等細節。所以主機板晶片組的選用還是很重要的,這在系列文第一篇有說明所以這一篇就不多贅述,只提醒選購電腦或組裝電腦的時候,不是只看記憶體是不是8G、16G,是硬碟、固態硬碟,內顯、外顯…這樣而已!

C04

這張主機板在幾個地方都做了一些改變,跟以往的GAMING系列主機板做比較的話。針對硬體的耐用度、GAMING元素中的LED光顯示、水冷元件供電介面…,在接下來的內容裡陸續跟大家分享!

C05

選主機板真的不是看有幾個USB PORT、有幾個SATA PORT…,表面的文字固然重要,但硬體的用料還有設計上的思維細節,已經是現在一張主機板好不好,要不要選用的另個面向的重點。

C06

有時候設計上的小細節就是影響穩定性與耐用度的大關鍵!尤其是攸關介面與介面相連接的細節,還有狀態監測…,多年來~幾乎效能與熱這兩者之間呈現的是正相關,也就是效能越好的電腦越容易發熱,而熱對穩定性也至為重要,所以對硬體上的偵測,還有對水冷的支援相對重要!

C07

功能效能之外一個很個性的”技嘉可更換式時尚雷雕導光飾板”要特別提一下!各廠商持續對RGB的顯示與支援,大家也都一致的由自體發光與管理上,進化到跟周邊、機殼等等做配對,技嘉甚至讓使用者可以自己利用3D印表機,印出自己的個性圖騰,然後”安裝”回主機板!沒錯~就是裝回去主機板!所以你要一張自己個性、獨一無二特色的主機板,那這張就是進化的選擇!雖然3D印表機還不是很普及,但由這個設計就可以看到前面提過的設計思維上的進化,也看到廠商想要讓產品有機會與個人特色有更多的結合機會。

C08

網路效能對GAMING電腦很重要,所以也看到針對他所做的加速細節,雖然這用肉眼不能一下就看到成效。要直接與簡單就看見成效的,看擴充槽最快!效能型顯示卡的重量大家都十分清楚與有印象,其幾年開始有了插槽保護強化的設計,技嘉這方面一直相當用心,這張主機板上更看到”深入”的細節,讓這議題由有沒有保護包覆→包覆有沒有固定→進化到但單一固定還是緊密的鎖定!

C09

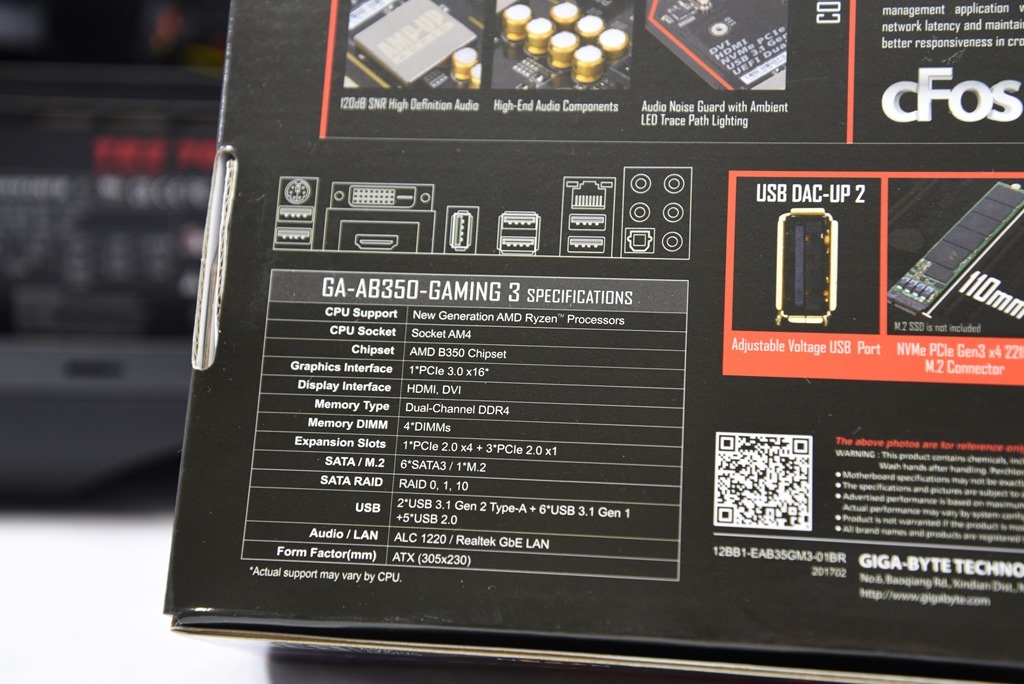

包裝上可以看到GA-AB350-GAMING 主要規格的簡單呈現,進一步的規格可以前往技嘉官網了解(點擊前往)

C10

§ C10

差點忘了提XD,這張主機板還標示了 VR READY,所以有這方面需求的也可以選擇他喔!







(^()^) GA-AB350-GAMING3開箱

看過包裝上的一些特色強調,接下來就開箱來瞧一瞧咯!可以肉眼直接看到的,順便給他特寫呈現!

C11

開箱第一印象就是配件比較多喔…,

C12

除了貼心的前面板介面控制線的轉接頭,還有前面提到的RGB延伸整合會用的轉接線!

C13C14

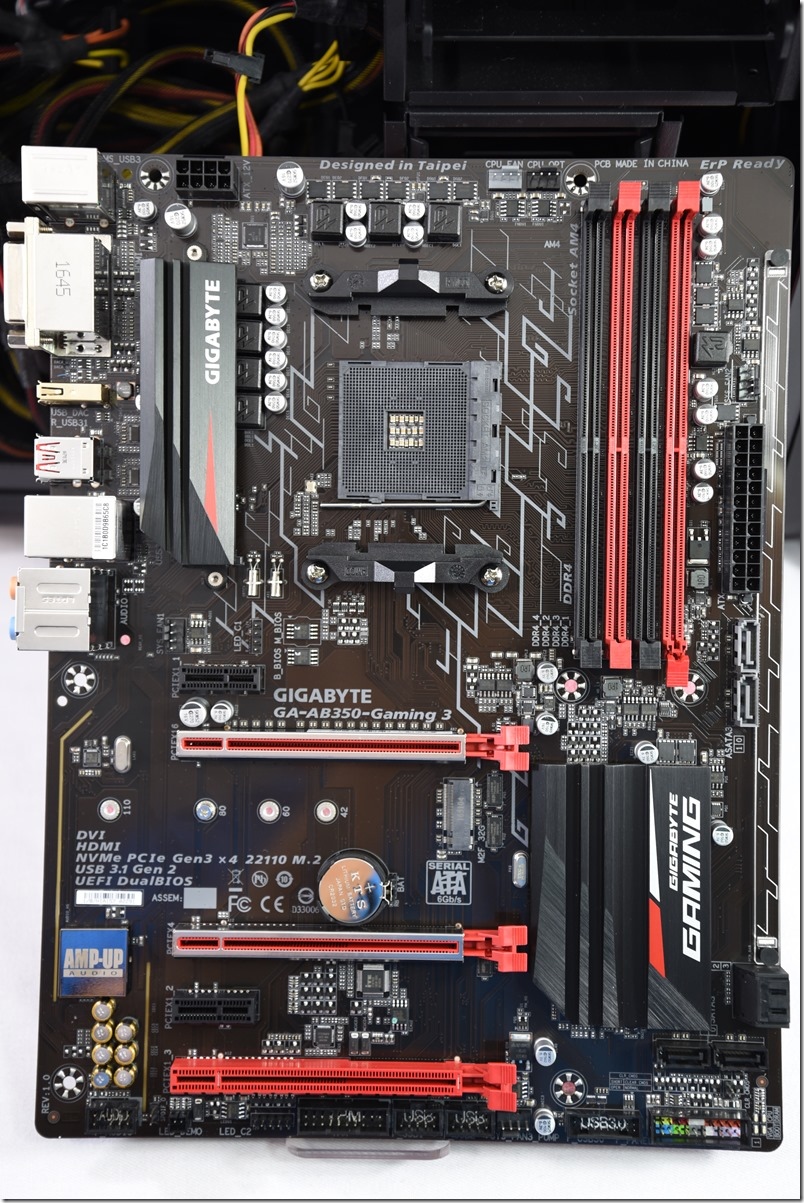

技嘉在電競上採用過黑白、紅黑…等,這次紅黑主色系之外,利用白色的線條讓主機板多了戰士應該有的圖騰感覺,其中包括了更細緻的”燈條飾板”,對前面提過的自己用3D印表機可以自己再進化,擁有獨一無二專屬主機板不是夢想^^。

C15C16

SATA PORT採用兩個方向、三個位置的設計,

C17C18

轉個角度瞧瞧~.~

C19

對電競主機板而言,顯卡擴充槽有穿護甲已經是基本!現在還照顧到其他擴充槽,繼續看下去就知道!

先看其他I/O配置與相關的晶片 ^^

C20

右下角除了前置控制與顯示介面、USB 3的插槽,還有對組裝時、或是日後的系統維修協助判斷很方便與重要的-系統診斷 LED設計。

C21

ITE的I8792E、旁邊有MXIC旺宏的晶片,

C22

REALTEK 8111G

C23

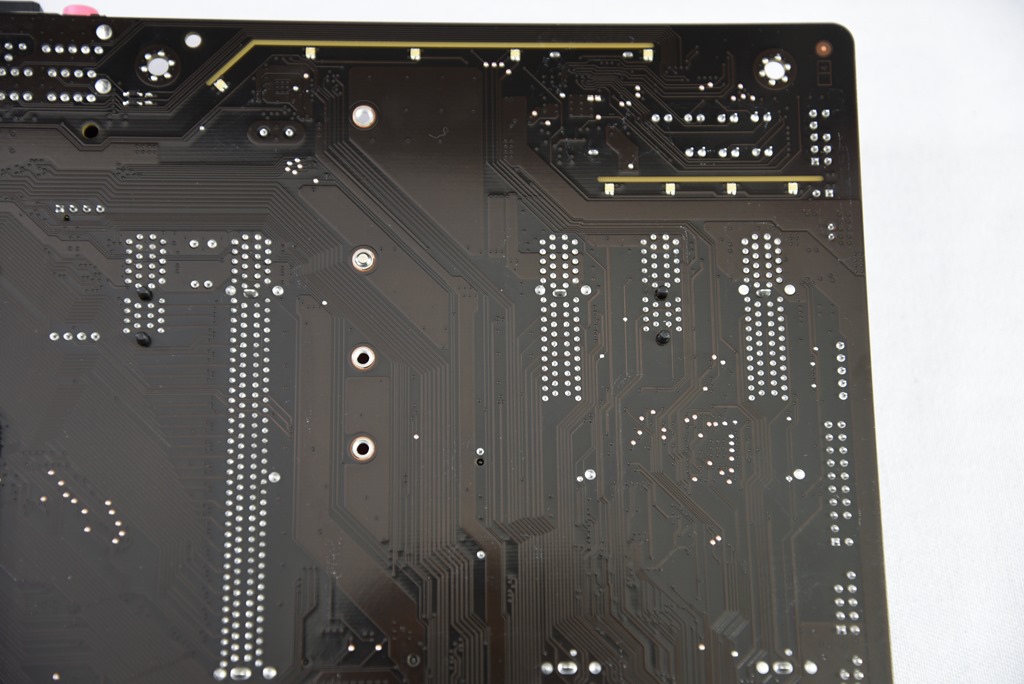

翻過來由背面看更可以看出前面提過的”細緻”與”強化”,

C24

有注意看到除了護甲有穿透到主機板背面並焊接好之外,中間增加了兩個”-“的穿透與焊接點你看到了嗎?

這是”雙重鎖定式支架”,這可是技嘉的專利喔!

技嘉針對這邊提升了對插槽的抓取,這樣對於顯卡的穩定是有幫助的,想想看…顯卡上面的風扇也會有些微的震動,長期下來這也是很可觀的撓動喔!所以多了強固點對介面接點相信可以有一定程度的保護提升,這是熊自己的觀點就是了 ^^!

C25

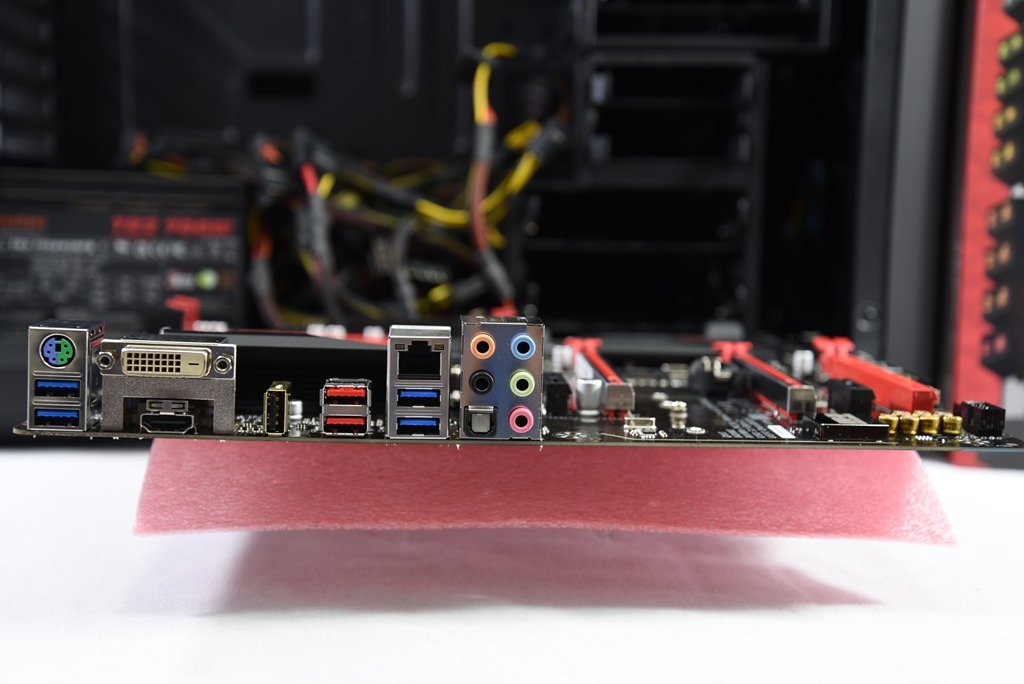

背面的IO中包括USB 3.1 PORT外還有獨立電源設計提供電壓補償的USB PORT,

C26C27

§ C27

技嘉除了在耐用度、可靠性上持續的提升,也看到在更易使用與維護的方面的用心,再加上電競炫彩設計、及擴充,支援RGBW及RGB/UV燈條、RGB Fusion及手機APP控制軟體、還有前面台灣熊特別提的導光飾板…等, 讓這張主機板的性價比隨之提升。





(^()^) AMD一路有堅持還有其搭組件登場



實測選用的是AMD R7-1700,第一篇文章中有說明這裡不多佔版面,有興趣的記得去瞧瞧。

C28C29

傳承多年~AMD平台一直有個優點^^,這優點就是儘量想辦法跟前世代的產品有些相容的支援,這樣可以讓使用者既有的投資可以充分的被再利用!像是直接支援前一代CPU這件事,但科技的發展不是這麼容易掌控,所以不是能夠一直這樣做,但AMD總會有機會在這方面展現堅持,

C30

這次AMD雖然AM4腳座沒有向前相容,但是他的扣式散熱器設計與尺寸是相同的,台灣熊也故意拿了之前舊型的散熱器來進行實證測試,結果是支援沒有問題!

C31

R7 1700就位,接下來就是 顯卡、記憶體與SSD登場!

C32

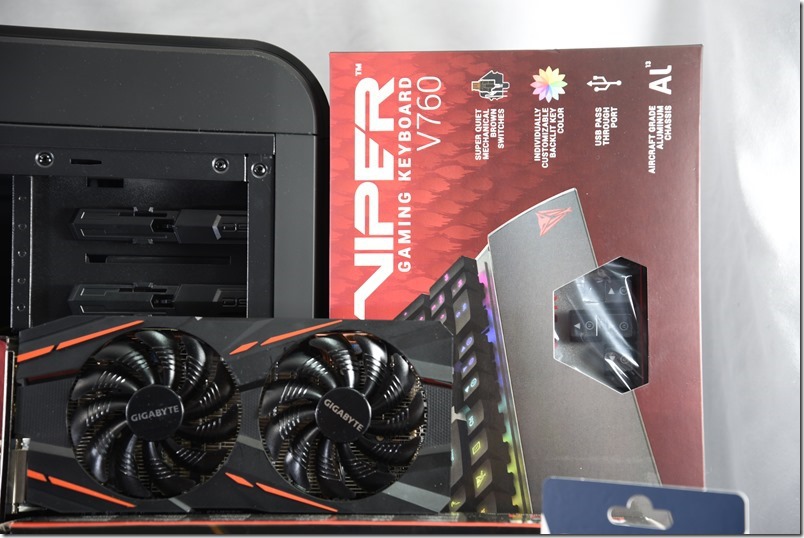

R7 1700沒有內建顯示功能,這裡採用的是RX480顯可來隨同測試,估計如果採用新款的RX580應該會有更好的效能數據!

C33

還有採用PATRiOT HELLFIRE 240GB M.2 2280 PCIe NVMe SSD與 VIPER PC4-19200 2400MHz DDR4記憶體

博帝HELLFIRE系列效能成績真的不錯,之後的文章會分享!博帝一直有好口碑的記憶體也是,記憶體還有更快速

C34

VIPER PC4-24000 3000MHz,HELLFIRE還有更大容量的480GB款,這裡搭配AB350-GAMING 3不高的價位,所以沒有選用。追求速度快還要再快、容量大還要再大的玩家,可以也可以選用喔!



 接下來就進入重頭戲….效能實測!
